Tonneau Applique (Remove and Install)

Code de correction 1120122111 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-11-19: Ajout d'étapes pour l'ajustement.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.

Retirer

  1. Ouvrez le hayon.
  2. Ouvrez le couvre-caisse.
  3. Retirez les boulons (x2) qui fixent l'applique de la benne à la carrosserie, puis tirez fermement vers le haut à partir du bord arrière de l'applique pour libérer l'arrière de l'applique. Appuyez sur la languette de verrouillage des points de montage avant pour libérer l’applique de toit
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Faites extrêmement attention de ne pas endommage le filetage des boulons pendant le retrait/l'installation.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T30

Installer

  1. Placez l'applique de la benne sur les points de fixation, exercez une pression vers le bas pour enclencher les points de fixation avant et arrière, puis installez les boulons (x2) qui fixent l'applique de la benne à la carrosserie.
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Assurez-vous que le joint n’est pas coincé à l’extérieur de l’applique. Utilisez un outil de garniture pour ajuster la position du joint, au besoin.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Faites extrêmement attention de ne pas endommager le filetage des boulons pendant le retrait/l'installation.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T30
    Informational PurposesAn informational icon, calling your attention
    Remarque
  2. Mesurez l'écart entre les lattes du couvre-tonneau et l'applique du couvre-tonneau.
    Informational PurposesAn informational icon, calling your attention
    Remarque

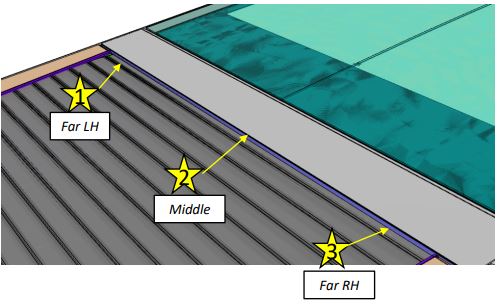

    Mesurez trois points sur l'applique de la benne.
    Informational PurposesAn informational icon, calling your attention
    Remarque

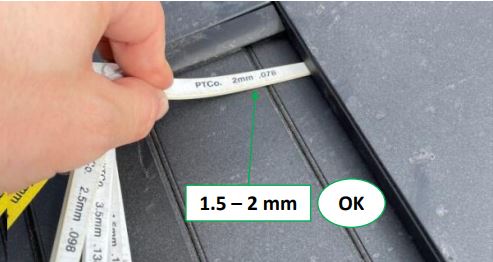

    Assurez-vous que l'écart est entre 1,5 mm et 2 mm.
  3. Si les mesures d'écart sont hors spécifications, retirez l'applique de la benne et ajustez les attaches à ressort (x2), si nécessaire.
    Informational PurposesAn informational icon, calling your attention
    Remarque

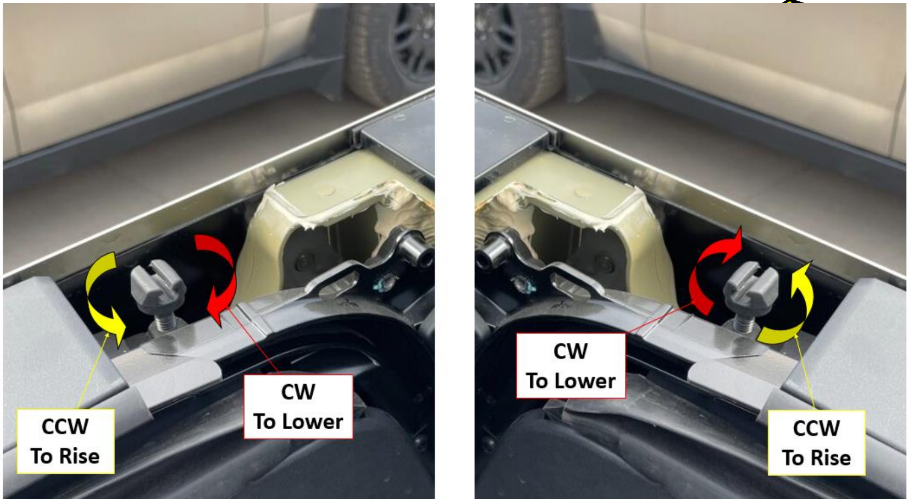

    Si l'écart est supérieur à 2,0 mm, tournez les boulons dans le sens des aiguilles d'une montre pour le réduire. Si l'écart est inférieur à 1,5 mm, tournez les boulons dans le sens contraire des aiguilles d'une montre pour l'augmenter.
  4. Fermez le couvre-caisse.
  5. Fermez le hayon.
