Trim - Cantrail - LH (Remove and Install)

Code de correction 1520068031 1520068032 1520068041 1520068042 FRT 0.48 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 05-03-2024 : Mise à jour des images et ajout d'une note concernant le nombre variable de fixations.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Ouvrez les portes de gauche et abaissez les glaces de gauche.
  2. Retirez la garniture avant du pavillon. Voir Trim - Header - Front (Remove and Install).
  3. Retirez la garniture médiane du montant A gauche. Voir Trim - A-Pillar - Mid - LH (Remove and Install).
  4. Retirez le panneau de quart qui se trouve à gauche du bloc d'instruments. Voir Quarter Panel Assembly - LH - Instrument Panel (Remove and Replace).
  5. Retirez la garniture supérieure du montant A gauche. Voir Trim - A-Pillar - Upper - LH (Remove and Install).
  6. Retirez la garniture arrière du pavillon. Voir Trim - Header - Rear (Remove and Install).
  7. Ouvrez le crochet à vêtements qui se trouve du côté gauche.
  8. Retirez le couvercle de la vis du crochet à vêtements qui se trouve du côté gauche.
  9. Retirez la vis du crochet à vêtements gauche.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  10. Relâchez les agrafes (x5) qui fixent la garniture du renfort de toit qui se trouve du côté gauche au véhicule, puis laissez pendre le renfort de toit sur les câbles d'attache.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le nombre de fixations peut varier.

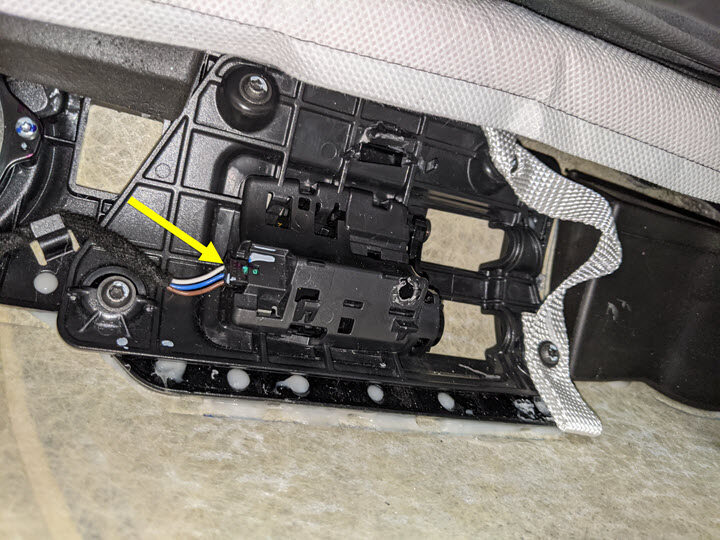

  11. Débranchez le faisceau électrique du pavillon de la lampe de lecture arrière gauche.
  12. Retirez les boulons (x3) qui fixent la garniture du renfort de toit de gauche aux câbles d'attache, puis libérez la garniture des câbles d'attache.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le nombre de fixations peut varier.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T30

Installer

  1. Placez la garniture du renfort de toit de gauche sur les câbles d'attache, puis posez les boulons (x3) qui fixent la garniture du renfort de toit aux câbles d'attache.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T30
  2. Branchez le faisceau électrique du pavillon de la lampe de lecture arrière gauche.
  3. Enclenchez les agrafes (x5) qui fixent la garniture du renfort de toit qui se trouve du côté gauche au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Remplacez les agrafes manquantes ou endommagées.
  4. Posez la vis du crochet à vêtements de gauche.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  5. Posez le couvercle de la vis du crochet à vêtements qui se trouve du côté gauche.
  6. Fermez le crochet à vêtements qui se trouve du côté gauche.
  7. Posez la garniture arrière du pavillon. Voir Trim - Header - Rear (Remove and Install).
  8. Installez la garniture supérieure du montant A gauche. Voir Trim - A-Pillar - Upper - LH (Remove and Install).
  9. Posez le panneau de quart du côté gauche du bloc d'instruments. Voir Quarter Panel Assembly - LH - Instrument Panel (Remove and Replace).
  10. Installez la garniture médiane du montant A gauche. Voir Trim - A-Pillar - Mid - LH (Remove and Install).
  11. Posez la garniture avant du pavillon. Voir Trim - Header - Front (Remove and Install).
  12. Remontez les glaces de gauche et fermez les portes de gauche.
