Passenger Compartment Carpet - End Item, Rear Wall Lower Trim, Soft Trim (Remove and Install)

Code de correction 1530083111 1530083112 FRT 0.12 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 30-10-2024 : Ajout d'une légende de flèche supplémentaire pour libérer le montant C plus haut pour un meilleur accès.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Ouvrez les portes arrière et abaissez les glaces arrière.
  2. Retirez le tapis protecteur à la 2e rangée.
  3. Rabattez les sièges de deuxième rangée en position verticale.

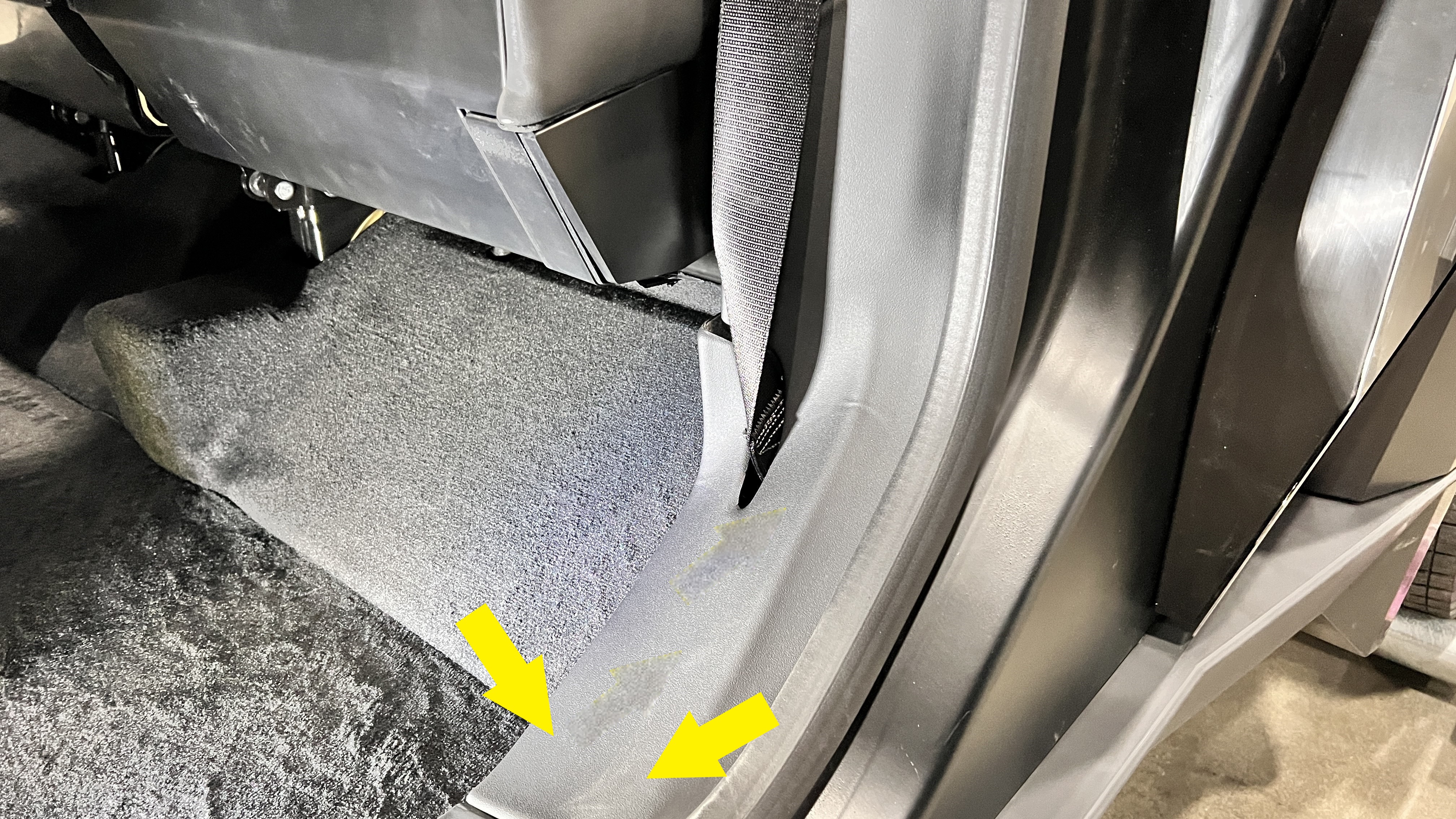

  4. Relâchez l'agrafe et le repère qui fixent la partie avant de la garniture inférieure du montant C qui se trouve du côté gauche. Répétez cette étape pour la garniture du montant C qui se trouve du côté droit.
    Figure 1. Côté gauche illustré; côté droit similaire

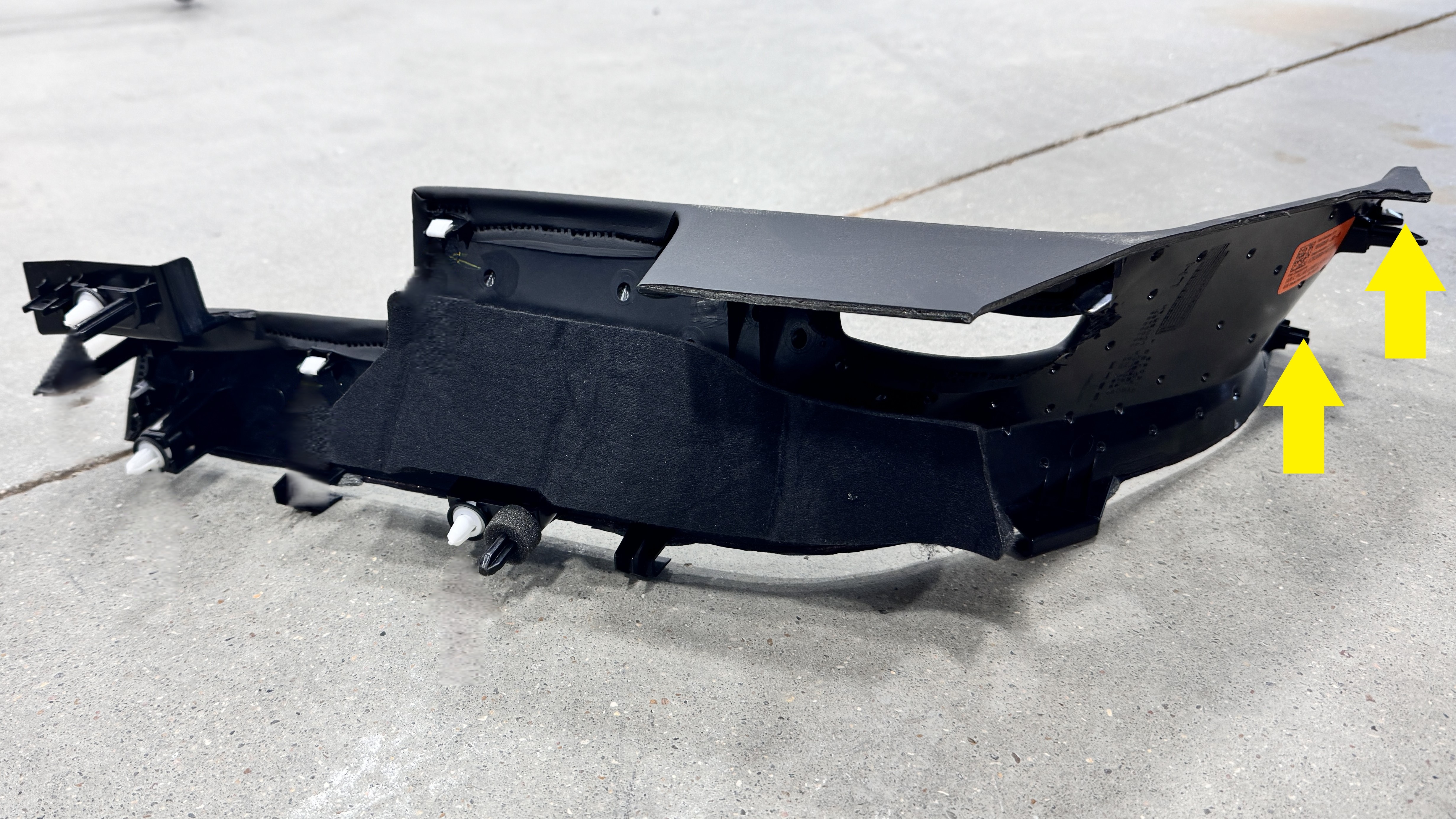

  5. Retirez les attaches-poussoirs (x2) les plus éloignées qui fixent la garniture inférieure du mur arrière au véhicule, tirez la garniture vers l'avant pour libérer les agrafes intérieures (x4), puis retirez la garniture du véhicule.

Installer

  1. Placez la garniture inférieure du mur arrière dans le véhicule, puis posez les attaches-poussoirs (x2) les plus éloignées et les agrafes intérieures (x4) qui fixent la garniture au véhicule.
  2. Fixez l'agrafe et le repère qui fixent la partie avant de la garniture inférieure du montant C qui se trouve du côté gauche. Répétez cette étape pour la garniture du montant C qui se trouve du côté droit.
    Figure 2. Côté gauche illustré; côté droit similaire
  3. Ramenez les sièges de deuxième rangée à leur position initiale.
  4. Installez le tapis protecteur à la 2e rangée.
  5. Remontez les glaces arrière et fermez les portes arrière.
