Deflector Clip - Tonneau - LH (Remove and Replace)

Code de correction NEW 0.80 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
  • 2025-10-07: Released new procedure.

Retirer

  1. Remove the tonneau slats. See Slat System - Tonneau (Remove and Install).

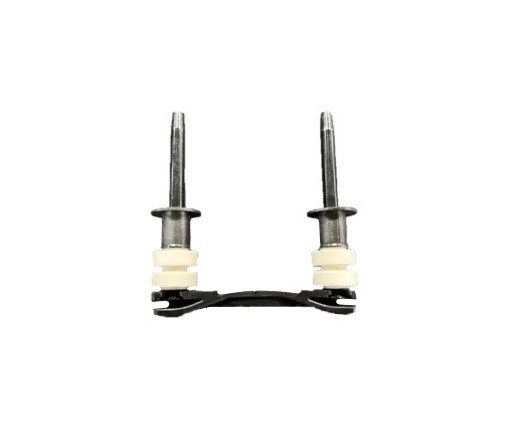

  2. Remove LH End Slat Bolt, Roller, Tonneau Service Kit
    Informational PurposesAn informational icon, calling your attention
    Remarque

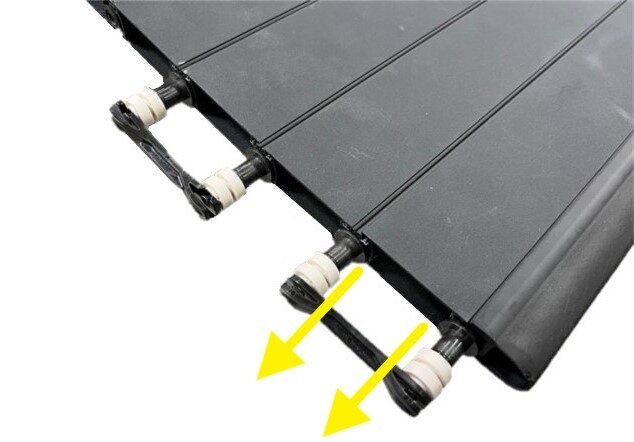

    2x slat bolts, 2x sleeves, 4x rollers, 1x Y-React Clip, Carefully pull outwards to release slat bolts from slats

Installer

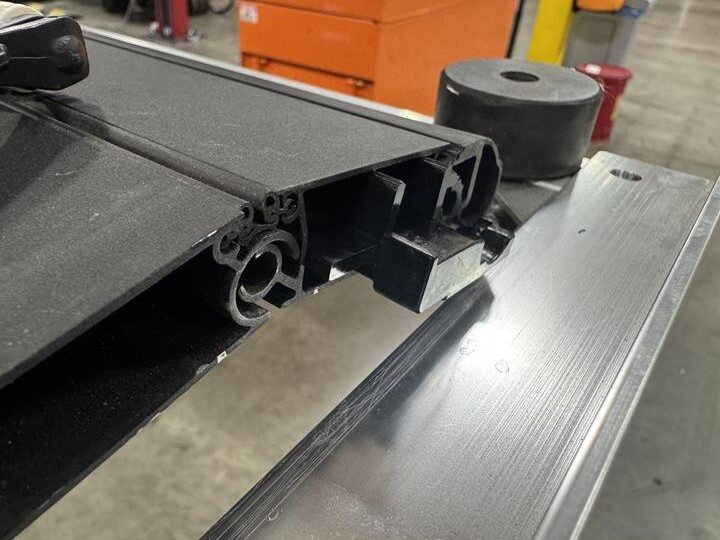

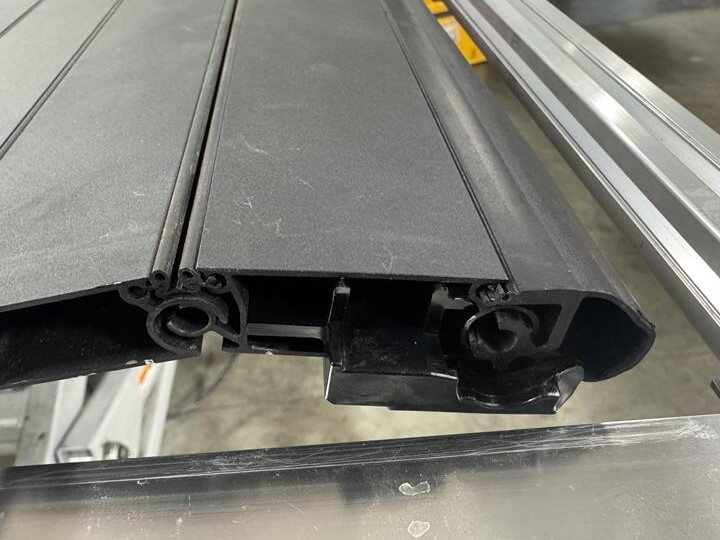

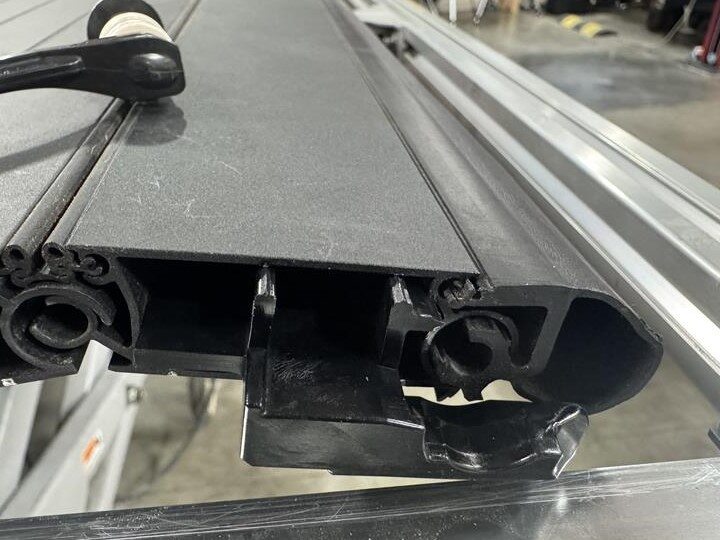

  1. Install LH deflector clip
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x Clip,Insert into end slat.
  2. Install LH End Slat Bolt, Roller, Tonneau Service Kit
    Informational PurposesAn informational icon, calling your attention
    Remarque

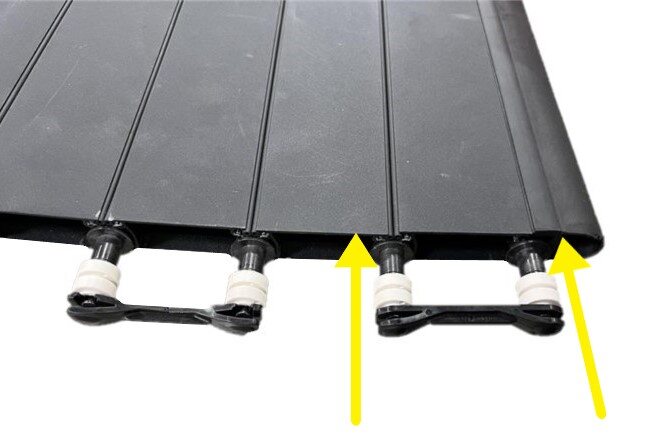

    2x slat bolts, 2x sleeves, 4x rollers, 1x Y-React Clip, Insert slat bolts into slats until fully engaged
  3. Install the tonneau slats. See Slat System - Tonneau (Remove and Install). After Manually guiding the remaining tonneau slts and chain onto the bed rails, and before securing the tonneau chain onto the motors, perform the following steps:
    1. Re-establish vehicle connection to Toolbox 3.
    2. Select "Actions" tab and search for "Tonneau".
    3. Select "Tonneau Cover Calibration", click "Run", and allow routine to complete.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Select "X" at top right of window to close once complete.
    4. Disconnect Toolbox 3 from vehicle and remove laptop.
