Headlamps - Headlamp Assembly - LH (Remove and Install)

Code de correction 1740067011 1740067021 FRT 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la vitre avant gauche.
  2. Retirez le tablier arrière sous le capot. Voir Underhood Trim - Rear Apron Assembly (Remove and Install).
  3. Retirez l'ensemble de coffre avant. Voir Frunk Assembly (Remove and Install).
  4. Retirez l'applique centrale avant. Voir Front Grille and Applique - Front Center Applique Assembly (Remove and Install).
  5. Relâchez le verrou du connecteur, puis débranchez le connecteur électrique du faisceau de phare gauche.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N'appuyez pas sur la languette de verrouillage. Tirez une fois sur la languette de verrouillage pour déverrouiller, puis tirez à nouveau pour déconnecter.

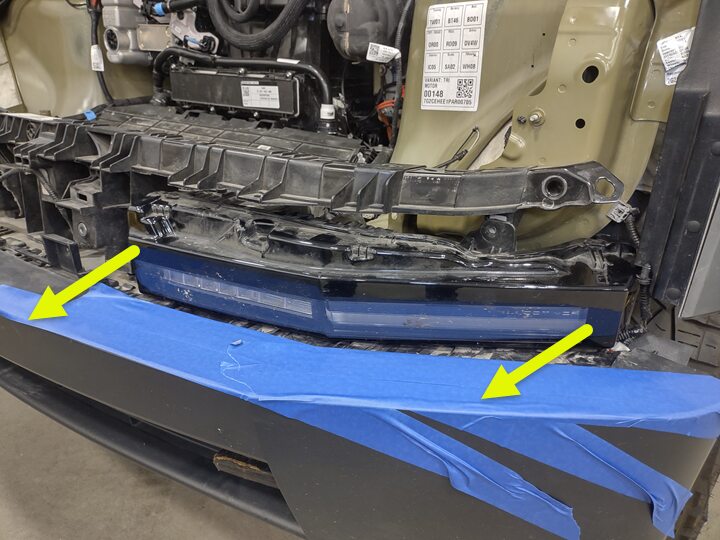

  6. Appliquez du ruban de masquage sur le dessus du carénage avant gauche, sous le phare gauche.

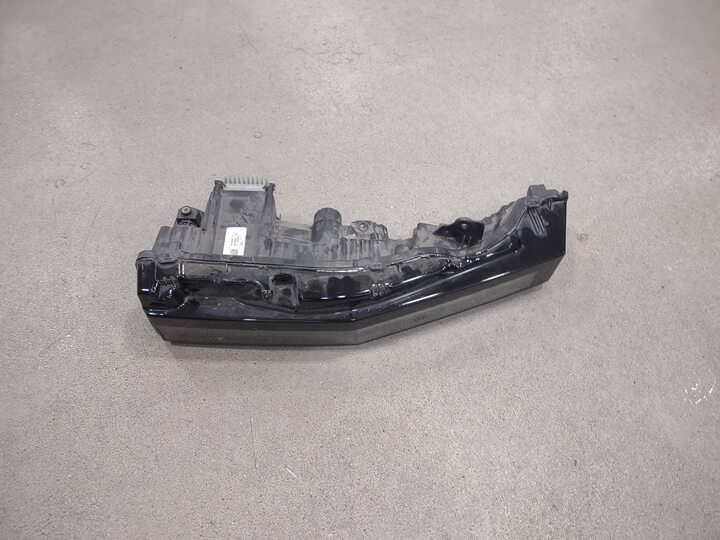

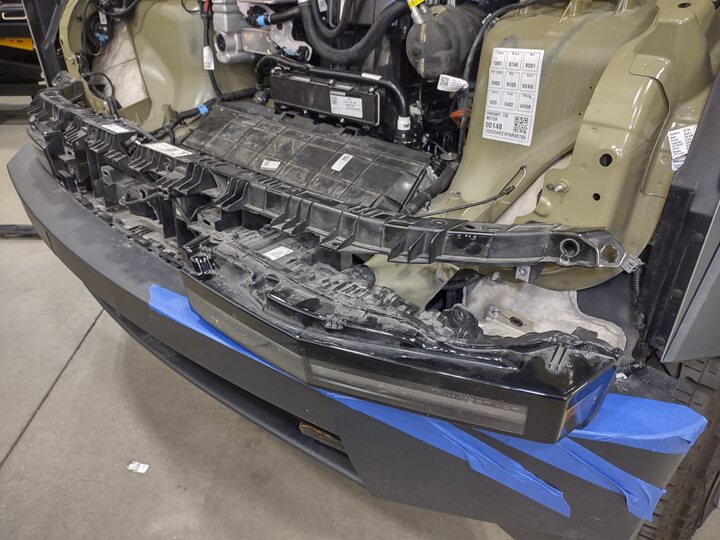

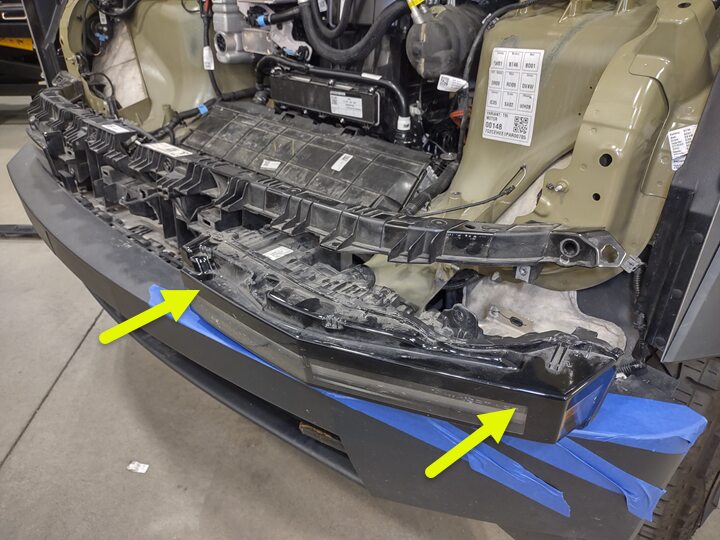

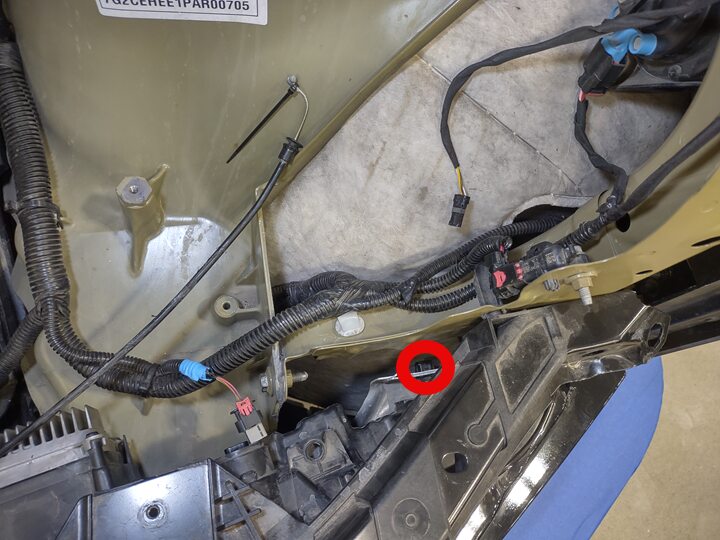

  7. Retirez les boulons (x2) qui fixent l'ensemble du phare gauche au véhicule, puis retirez le phare du véhicule.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque

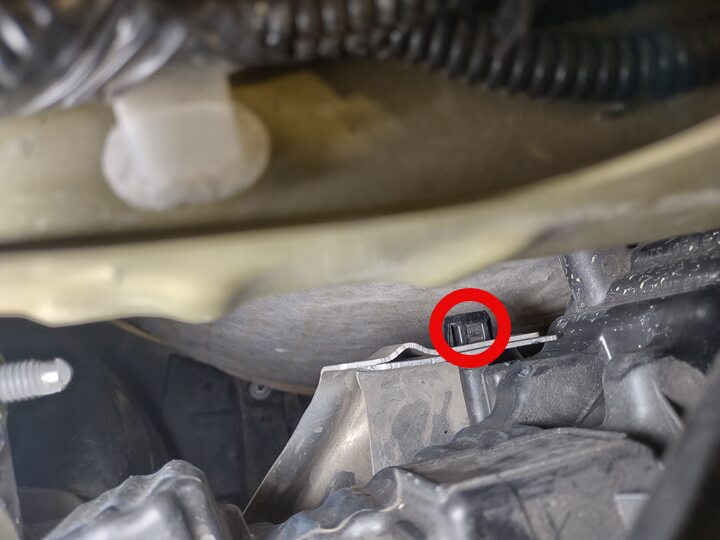

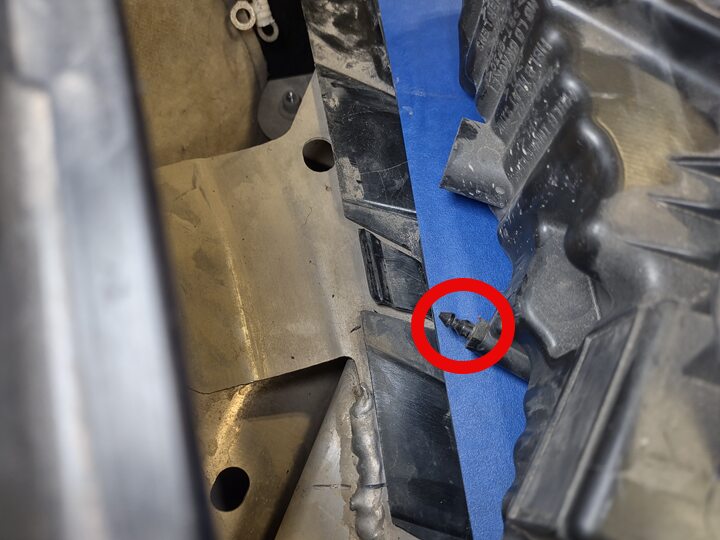

    Soulevez légèrement le phare, puis tirez-le vers l'avant pour le libérer du repère.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites doucement levier avec un outil à garniture, au besoin.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

Installer

  1. Positionnez l’ensemble de phare gauche dans le véhicule, puis installez les boulons (x2) qui fixent le phare au véhicule.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le repère s'enclenche complètement.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  2. Retirez le ruban de masquage du carénage avant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous qu'il ne reste aucun résidu d'adhésif.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez des lingettes à l'alcool isopropylique pour nettoyer la surface, au besoin.
  3. Branchez le connecteur électrique du faisceau du phare gauche, puis enclenchez le verrou du connecteur.
  4. Installez l'applique centrale avant. Voir Front Grille and Applique - Front Center Applique Assembly (Remove and Install).
  5. Installez l'ensemble de coffre avant. Voir Frunk Assembly (Remove and Install).
  6. Installez le tablier arrière sous le capot. Voir Underhood Trim - Rear Apron Assembly (Remove and Install).
  7. Étalonnez les phares. Voir Phare - réglage (méthode du mur).
