Beauty Cover - Rearview Mirror (Remove and Install)

Code de correction 1505103031 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-04-01: Avertissement ajouté pour ne pas endommager le THS. Ajout d'une vérification pour les alertes THS.
  • 2025-01-16: Mise à jour du nombre de connecteurs lors de la libération du couvercle.
  • 24-10-2024 : Ajout d'une étape pour retirer l'ensemble de console de plafond.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Retirez le rétroviseur. Voir Rearview Mirror (Remove and Install).
  2. Retirez l'ensemble de console de plafond. Voir Overhead Console Assembly - Front (Remove and Install).
  3. Relâchez prudemment les attaches (x4) qui fixent le revêtement esthétique du rétroviseur au véhicule, débranchez les connecteurs électriques (x3), puis libérez l'attache du faisceau pour retirer le revêtement du véhicule.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Faites attention lorsque vous relâchez les attaches. Assurez-vous que les bords du revêtement ne sont pas en contact avec le capteur de température et d'humidité (THS). Si possible, n'utilisez pas d'outils lors du retrait de l'attache la plus proche du THS.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Libérez le verrou du connecteur avant de débrancher le connecteur électrique.

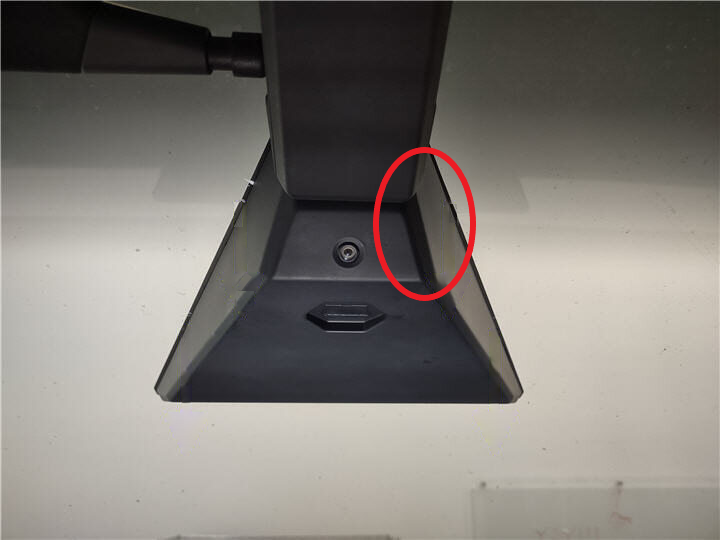

    Figure 1. Emplacement du capteur de température et d'humidité
    Figure 2. Capteur de température et d'humidité
  4. Retirez les vis (x2) et relâchez l’agrafe de faisceau électrique qui fixe la caméra intérieure au revêtement esthétique du rétroviseur, puis retirez la caméra intérieure du revêtement esthétique du rétroviseur.
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10

Installer

  1. Placez la caméra intérieure sur le revêtement esthétique du rétroviseur, puis posez les vis (x2) et fixez l’agrafe du faisceau électrique qui retient la caméra intérieure au revêtement esthétique du rétroviseur.
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10
  2. Placez prudemment l'ensemble de revêtement esthétique du rétroviseur dans le véhicule, branchez les connecteurs électriques (x3), fixez l'attache du faisceau et fixez les attaches (x4) qui fixent le revêtement au véhicule.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Faites attention lors de l'installation du revêtement esthétique dans le véhicule. Assurez-vous que les bords du revêtement ne touchent pas le THS pendant le positionnement.
    Figure 3. Emplacement du capteur de température et d'humidité
  3. Installez l'ensemble de console de plafond. Voir Overhead Console Assembly - Front (Remove and Install).
  4. Installez le rétroviseur. Voir Rearview Mirror (Remove and Install).
  5. Sur l'écran tactile du véhicule, vérifiez si les alertes ci-dessous sont présentes. Si l'une des alertes est présente, assurez-vous que le connecteur électrique THS est correctement branché. Si le connecteur THS est correctement branché et que les alertes sont toujours présentes, vérifiez les dommages éventuels au THS et remplacez-le, si nécessaire. Voir Sensor - Temperature and Relative Humidity - Windshield (Remove and Install).
    • • VCRIGHT_a271_THSSensorFault
    • • VCRIGHT_a257_THSMIA
    • • GTW_a043_THSversionMismatch
