Rear Camera - Trinity Cam, HFOV180, Rotate, Dkey, Back (Remove and Install)

Code de correction 1722090011 1722090012 FRT 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-02-25: Ajout d'un test de connexion de caméra pour mettre à jour le micrologiciel de la caméra de remplacement.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Retirez le couvercle intérieur du hayon. Voir Truck Bed - Tailgate Inner Cover (Remove and Install).
  2. Retirez la lampe du hayon. Voir Tail Lights - Tailgate Lamp (Remove and Install).
  3. Retirez les boulons (x2) qui fixent l'ensemble de support de caméra arrière au véhicule, puis retirez le support du véhicule.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10
  4. Retirez les boulons (x2) qui fixent la caméra arrière au support, puis retirez la caméra du support.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10

Installer

  1. Positionnez la caméra arrière sur le support, puis posez les boulons (x2) qui fixent la caméra au support.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10
  2. Positionnez l'ensemble de support de caméra arrière sur le véhicule, puis posez les boulons (x2) qui fixent le support au véhicule.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T10
  3. Installez la lampe du hayon. Voir Tail Lights - Tailgate Lamp (Remove and Install).
  4. Installez le couvercle intérieur du hayon. Voir Truck Bed - Tailgate Inner Cover (Remove and Install).
  5. Connectez un ordinateur portable avec Toolbox au véhicule pour déverrouiller la passerelle du véhicule et activer le mode Entretien. Voir Toolbox 3.0 (connecter et déconnecter).
  6. Sur l'écran tactile du véhicule, accédez à Aide au conducteur > Caméras > Réinitialiser le DAS pour effacer l'étalonnage de la caméra.
  7. Caméras HW4 uniquement : Exécutez le test de connexion de la caméra pour mettre à jour le micrologiciel de la nouvelle caméra.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les caméras DAS ne sont pas des modules CAN et ne peuvent pas être mises à jour par le biais de la réinstallation du micrologiciel ou le « déploiement de remplacement de pièce ».
    1. Branchez localement un ordinateur portable doté du logiciel Toolbox 3 au véhicule. Voir .
    2. Cliquez sur l'onglet Actions, recherchez « calibration mode » (mode d'étalonnage), puis exécutez la routine DAS Enter Calibration Mode (modèle d'étalonnage entrée DAS).
    3. Cliquez sur l'onglet Actions, recherchez « camera connection test » (test de connexion de la caméra), puis exécutez la routine qui correspond à la caméra qui a été remplacée (par exemple, Test de connexion de la caméra du montant B gauche ou Test de connexion de la caméra frontale).
      Informational PurposesAn informational icon, calling your attention
      Remarque
      L'ensemble bicaméra orienté vers l'avant se compose de deux caméras individuelles qui doivent être mises à jour séparément : Test de connexion de la caméra frontale et Test de connexion de la caméra Fisheye. Assurez-vous de mettre à jour le micrologiciel des caméras qui ont été remplacées.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Si deux versions de la même routine sont affichées, exécutez la routine qui contient « -SCRIPT » dans le champ « Path » (chemin).

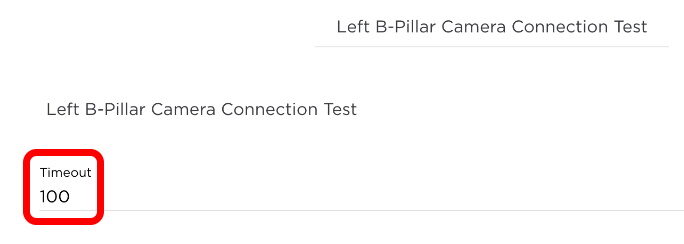

    4. Dans l'invite de test de connexion de la caméra, changez le délai à « 100 », puis exécutez la routine.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Cette routine mettra à jour le micrologiciel de la caméra, puis confirmera que la caméra est connectée.
  8. Débranchez l'ordinateur portable du véhicule et quittez le mode Entretien. Voir Mode Entretien.
  9. Remontez la glace avant gauche et fermez la porte avant gauche.
