Dash, IP and Console Harnesses - Harness - Console (Remove and Install)

Code de correction 1710029041 1710029042 FRT 0.54 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Retirez l'ensemble de la console centrale. Voir Center Console - Center Console Assembly (Remove and Install).
  2. Retirez le capuchon de l'accoudoir de la console centrale. Voir Center Console - Armrest Cap Assembly (Remove and Install).
  3. Retirez l'ensemble de garniture décorative supérieure de la console centrale. Voir Center Console - Top Decor Assembly (Remove and Install).
  4. Retirez les panneaux extérieurs gauche et droit de la console centrale. Voir Center Console - External Panel Assembly - LH (Remove and Install).

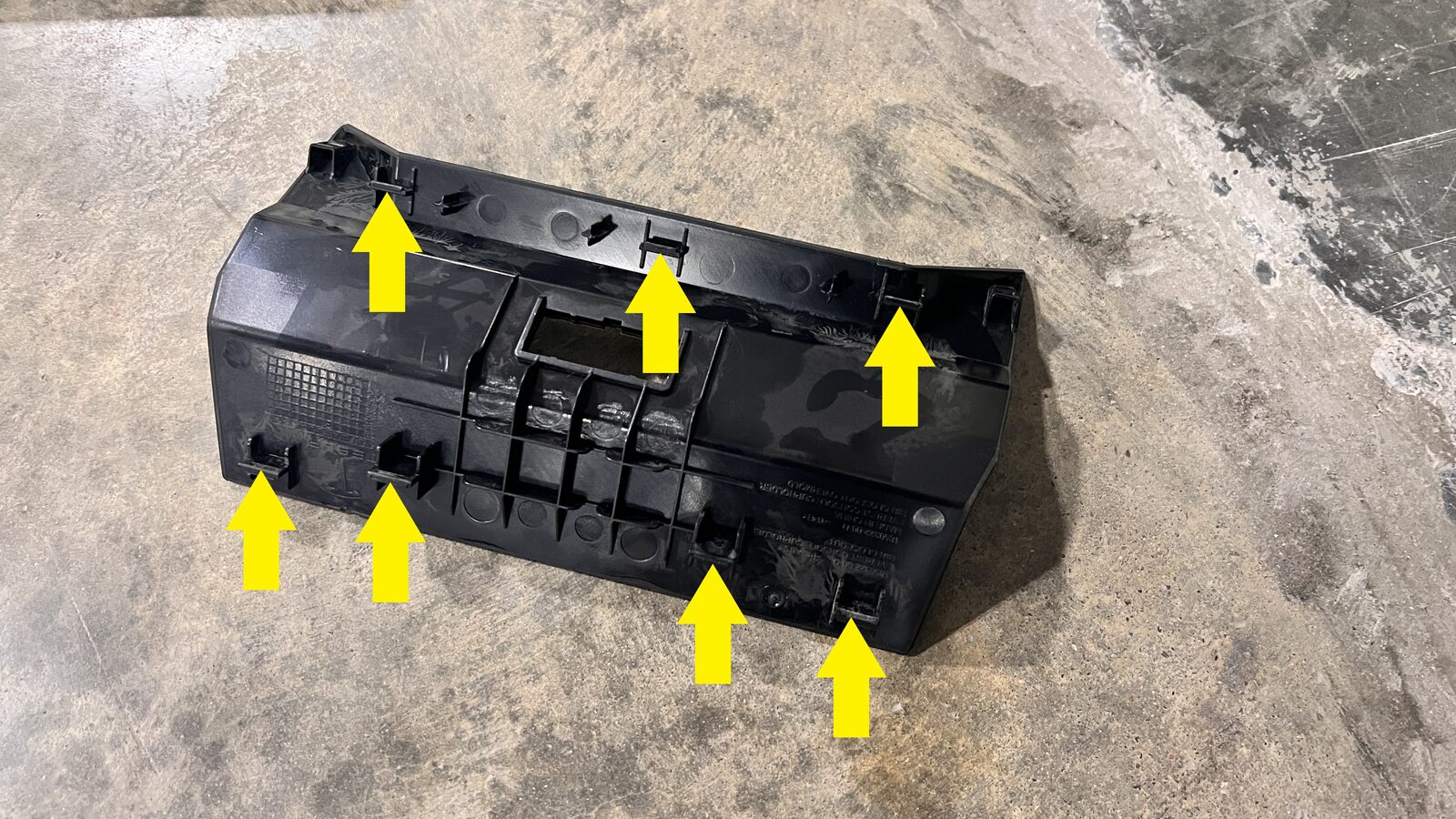

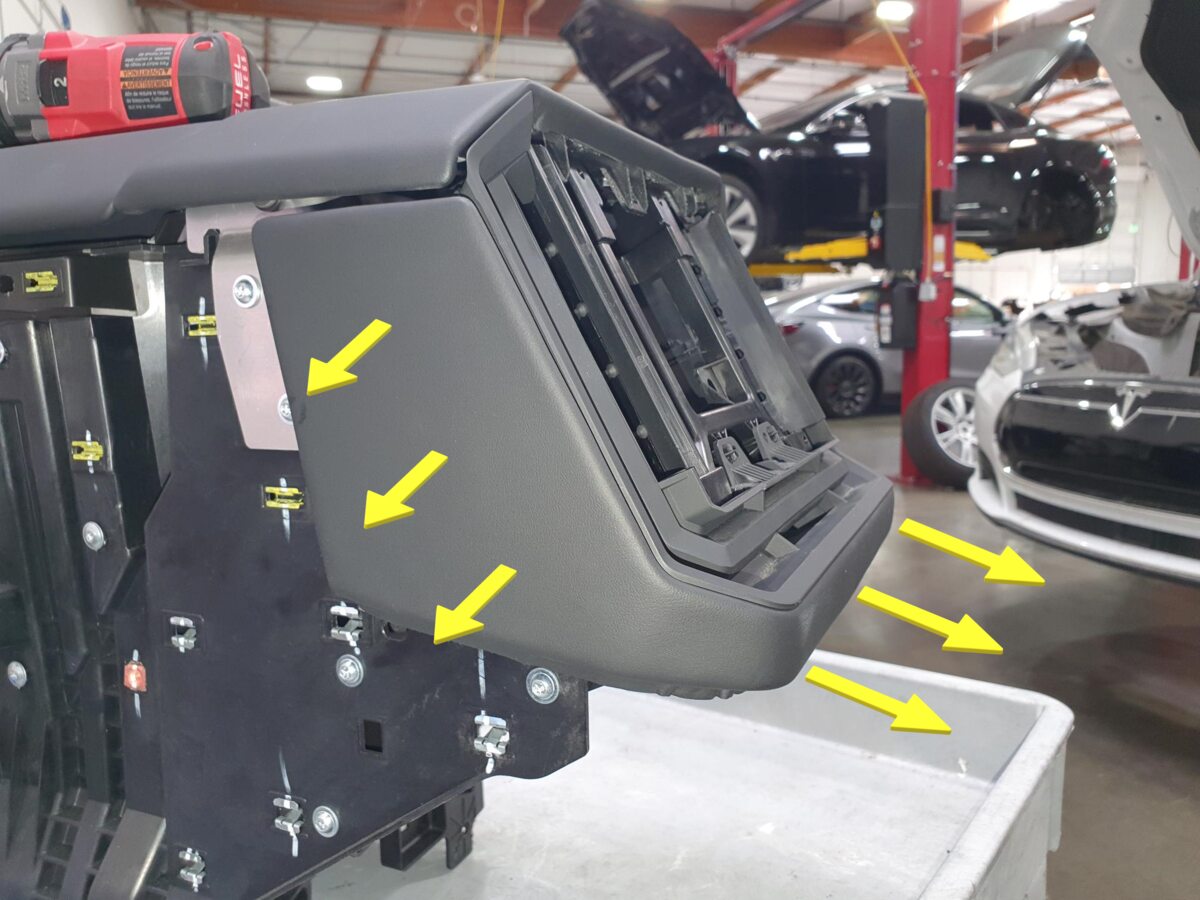

  5. Retirez les boulons (x8) qui fixent le capuchon de la console d’aération à l'ensemble de console centrale, relâchez les languettes de montage (x7) et les languettes de guidage (x2), puis libérez de l'ensemble de la console centrale le capuchon de la console d’aération.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  6. Débranchez les connecteurs électriques (x2) de l'écran tactile de deuxième rangée, débranchez le fil de masse, puis relâchez les attaches à garniture (x2) du faisceau.

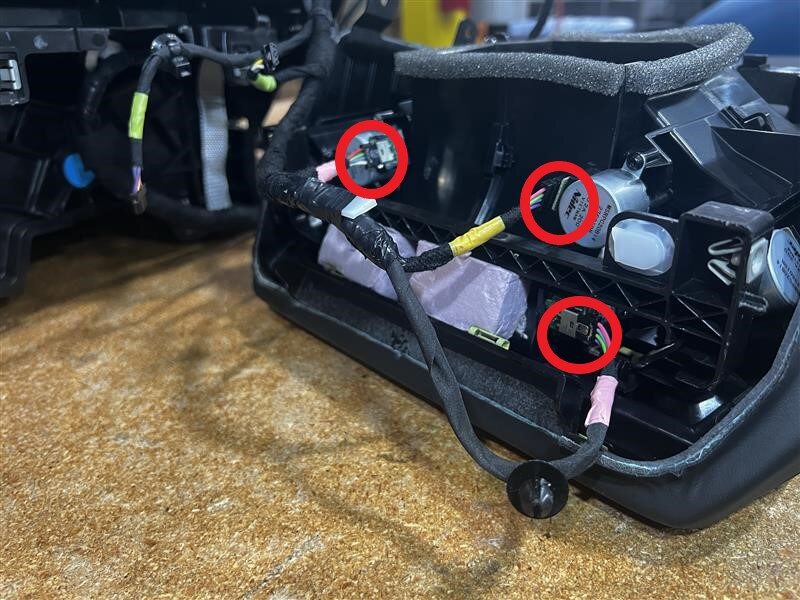

  7. Débranchez les connecteurs électriques (x3) du module d'aération de la deuxième rangée.

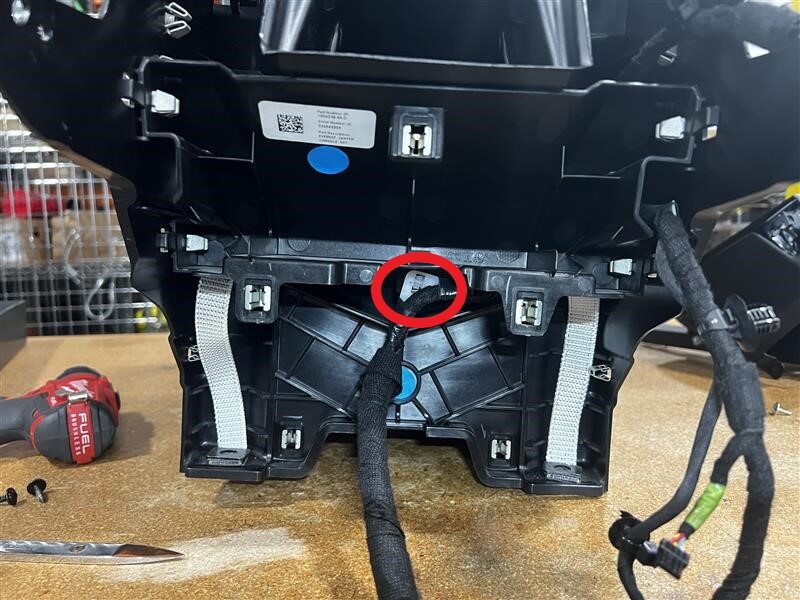

  8. Défaites l'attache qui fixe le faisceau de console centrale au support central.

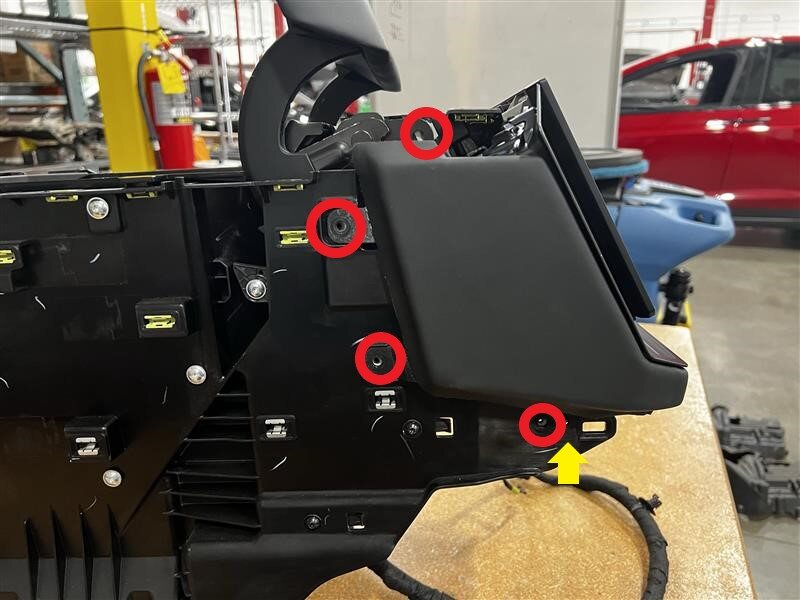

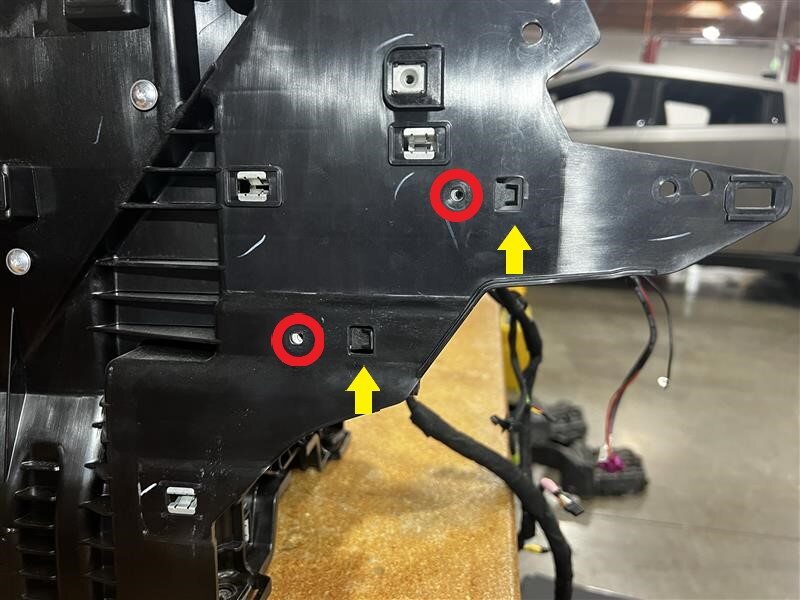

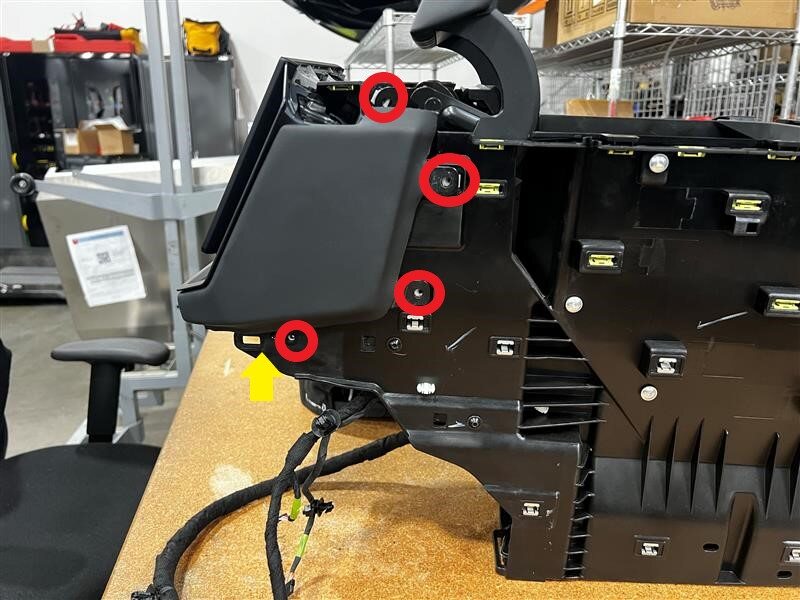

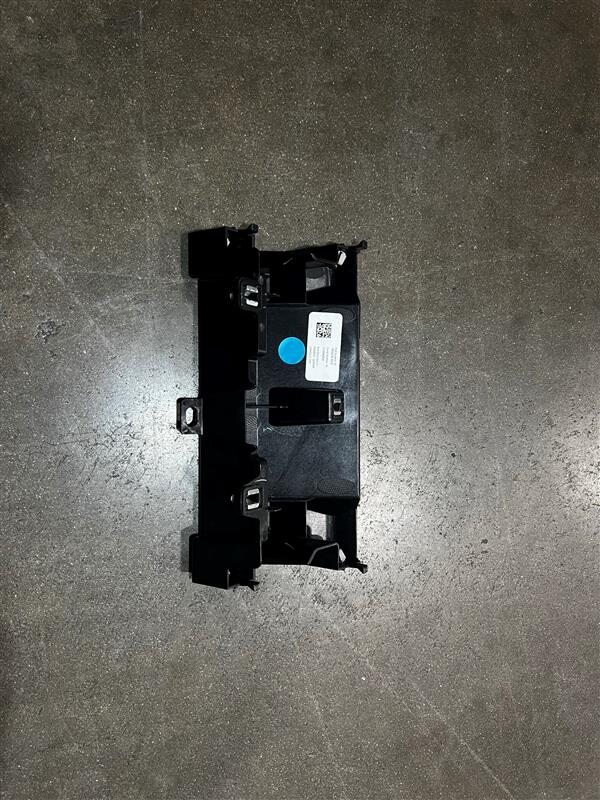

  9. Retirez les boulons (x4) qui fixent le support central de la console centrale à l'ensemble de console centrale, puis libérez les repères de guidage (x4) pour retirer le support de l'ensemble.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20

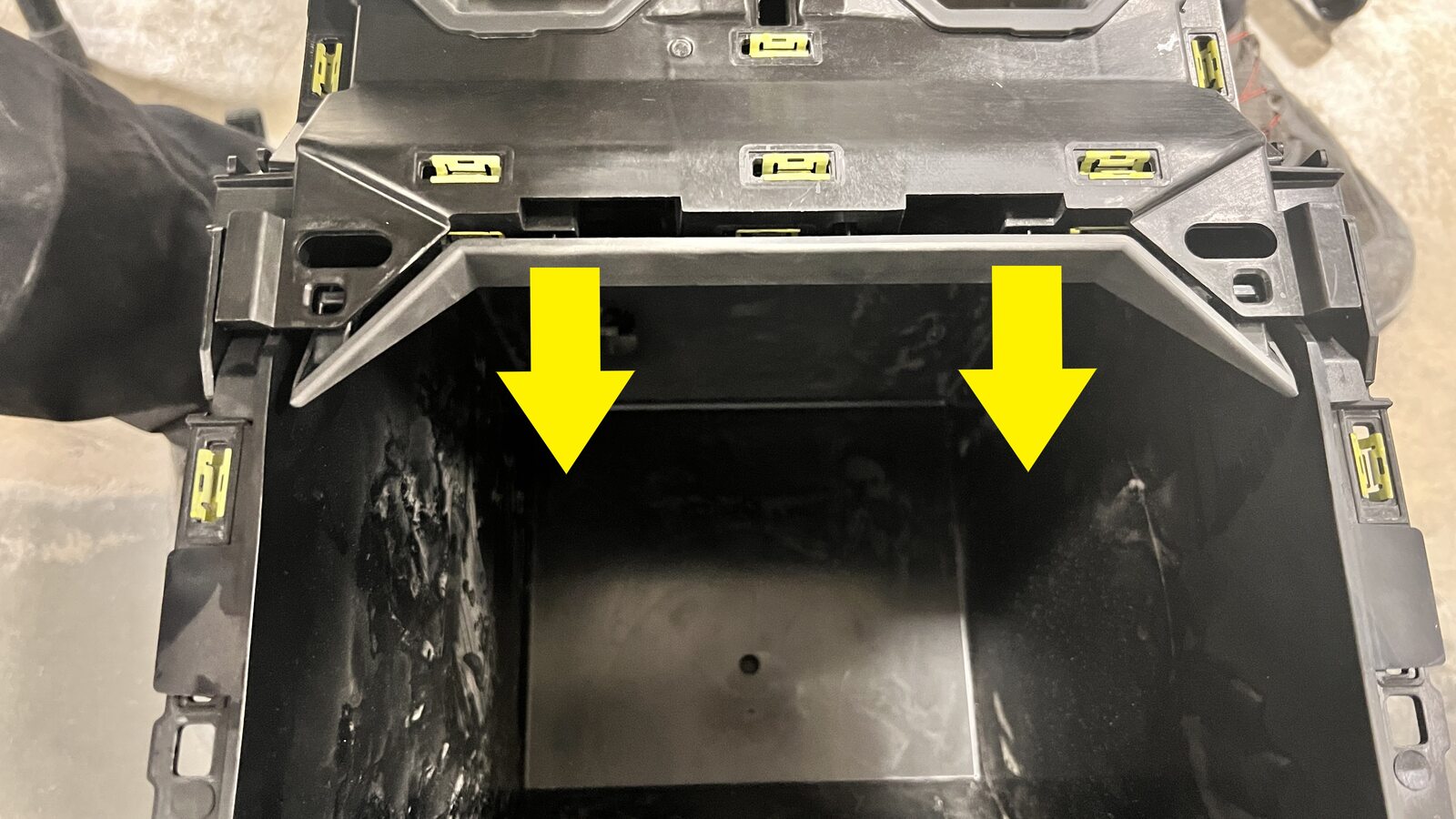

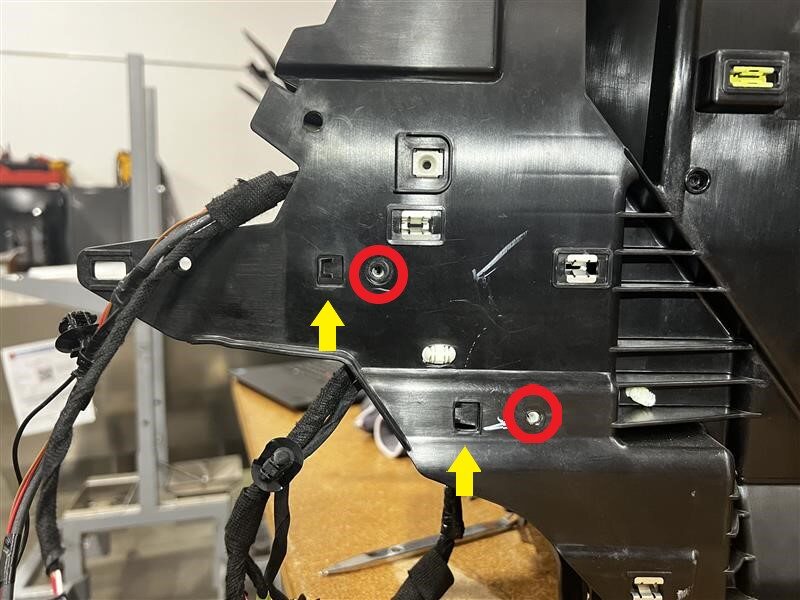

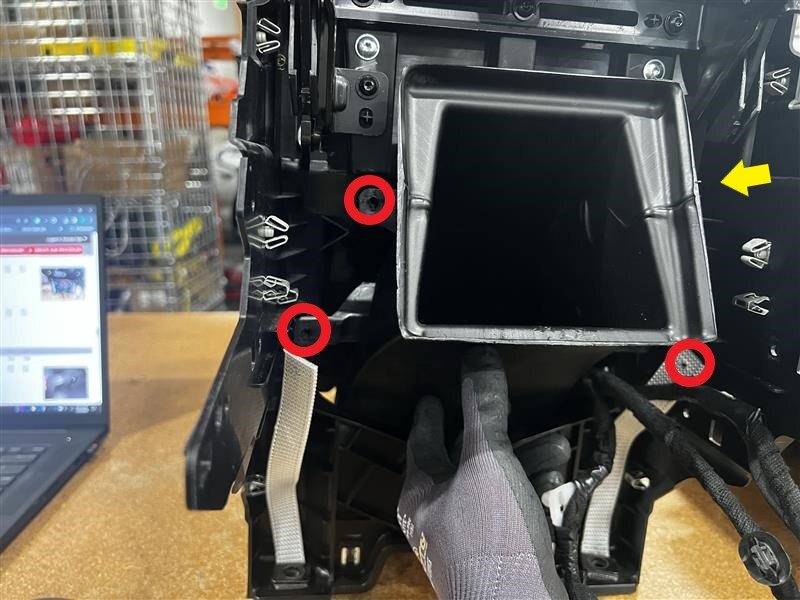

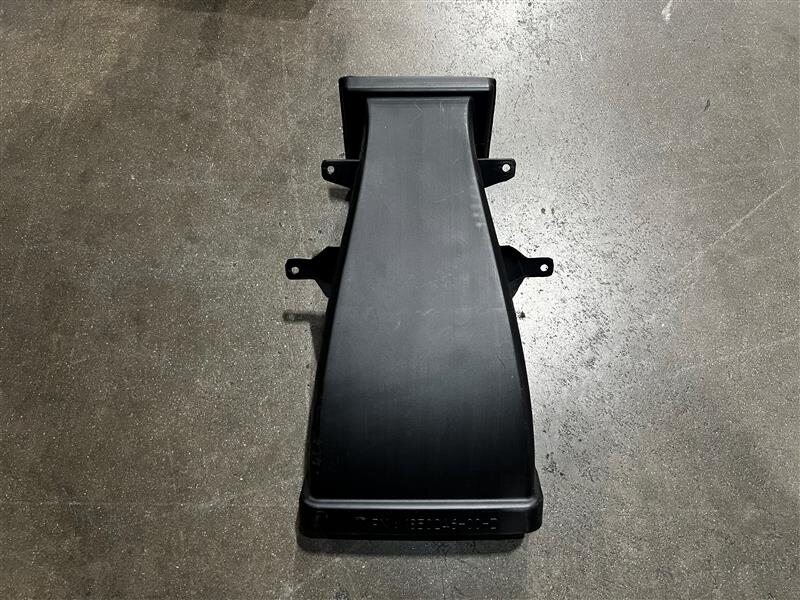

  10. Retirez les boulons (x4) qui fixent le conduit de la console centrale à l'ensemble de console centrale, puis retirez le conduit de l'ensemble.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  11. Défaites les attaches (x7) qui fixent le panneau intérieur de la console centrale à l'ensemble de console centrale, débranchez le connecteur électrique, puis retirez le panneau intérieur de l'ensemble.

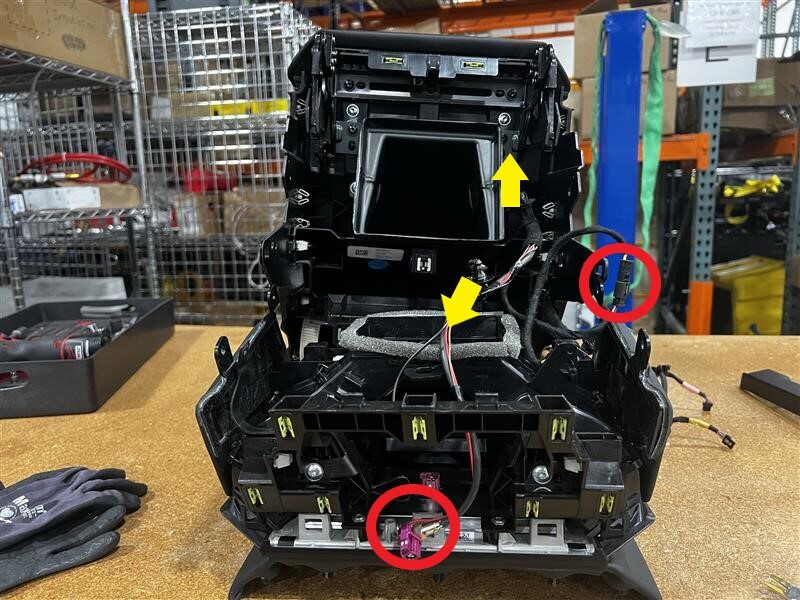

  12. Débranchez du CV USB les connecteurs électriques (x2) du faisceau de console centrale.

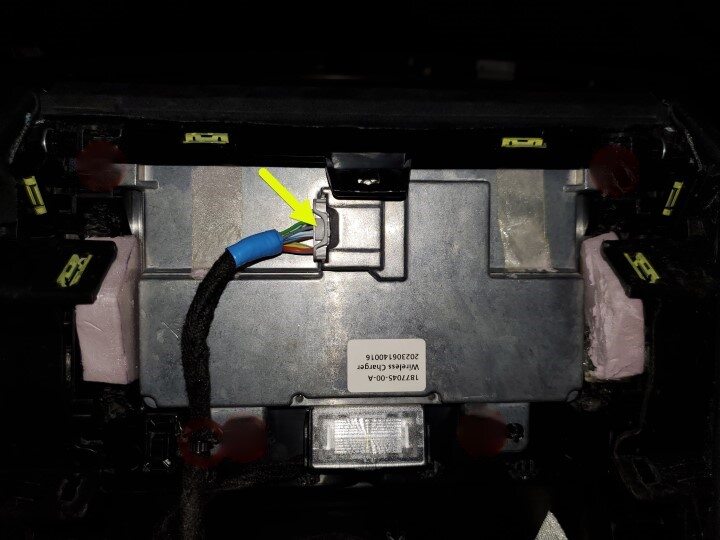

  13. Débranchez du chargeur sans fil le connecteur électrique du faisceau de console centrale.

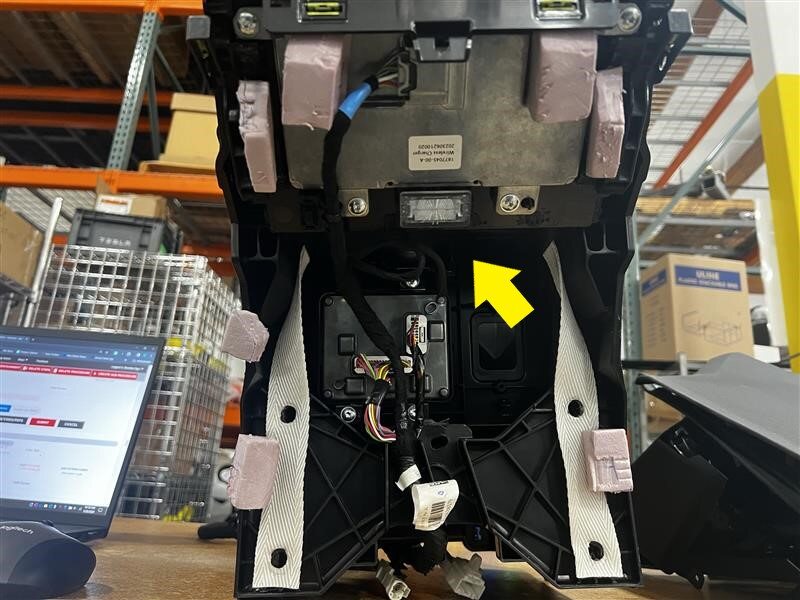

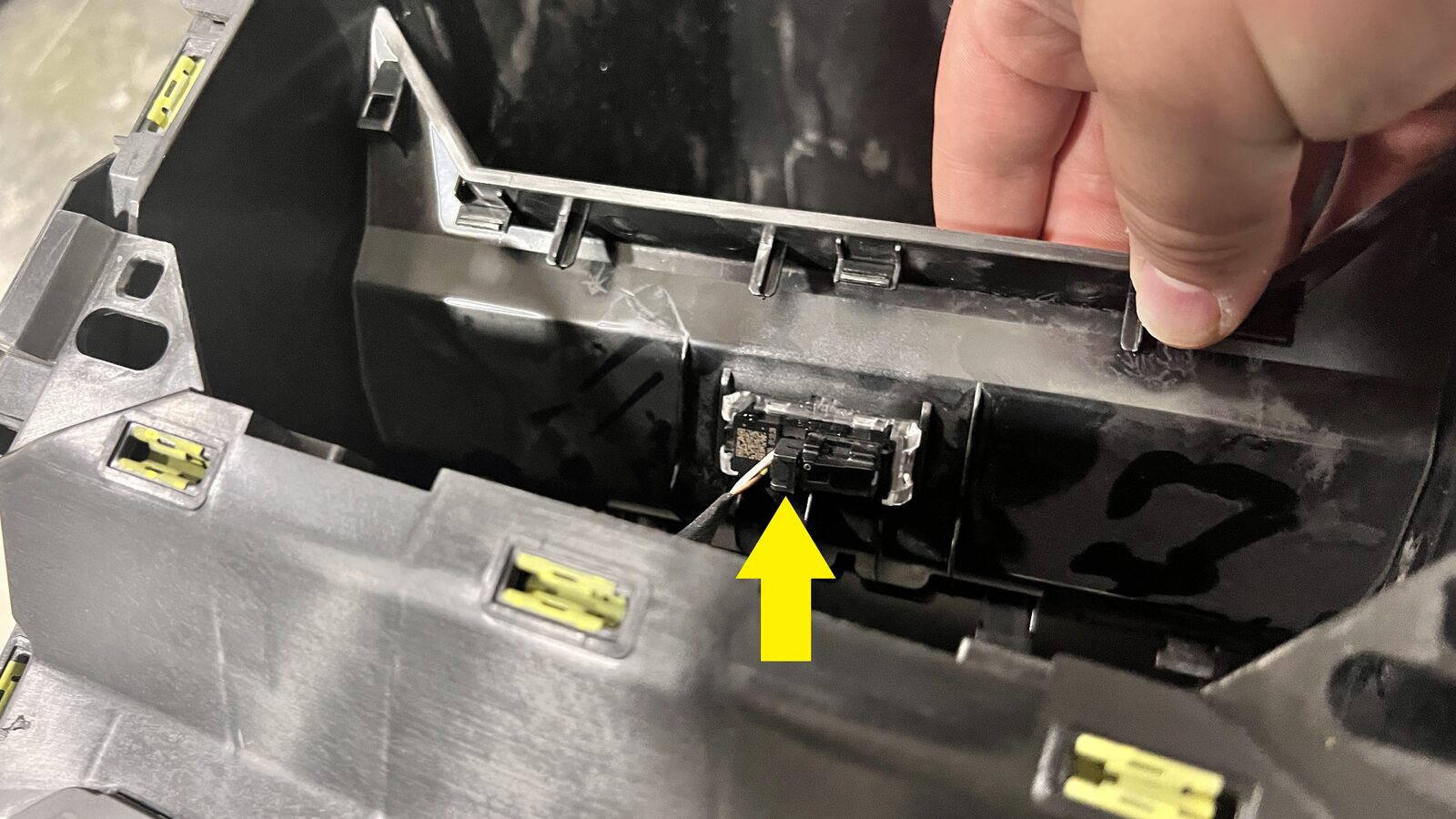

  14. Débranchez la lampe d’éclairage d’accueil avant de la console centrale.

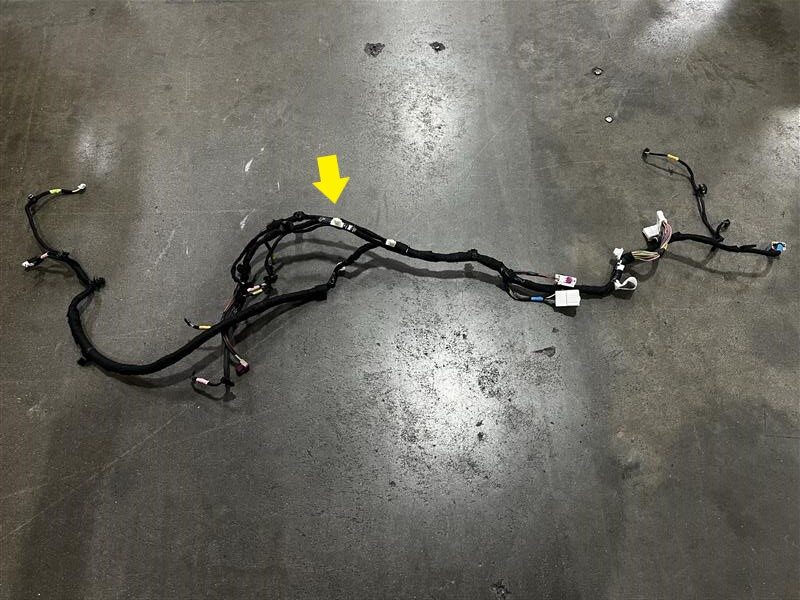

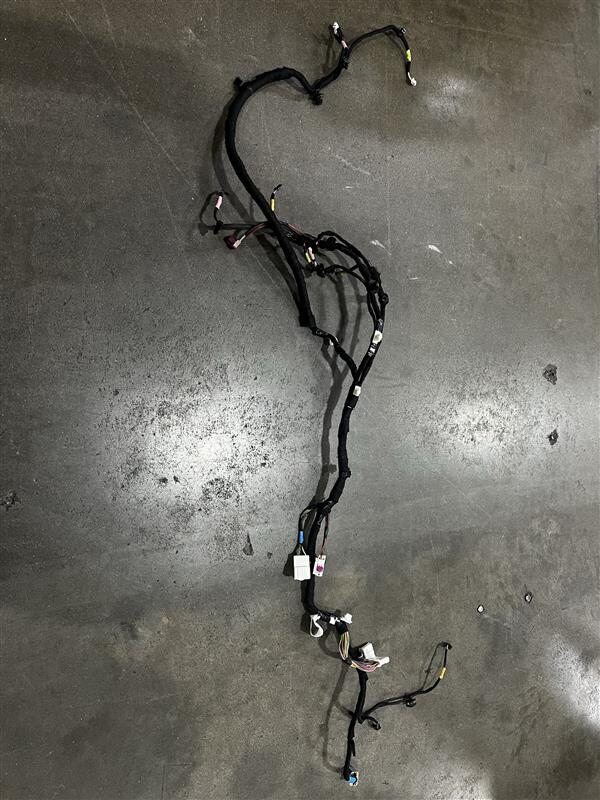

  15. Défaites les attaches (x5) qui fixent le faisceau de console centrale à la console centrale, puis retirez le faisceau de l'ensemble.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites pivoter la console centrale au besoin.

Installer

  1. Positionnez le faisceau de console centrale dans l'ensemble de console centrale, puis fixez les attaches (x5) qui fixent le faisceau à l'ensemble.
    Informational PurposesAn informational icon, calling your attention
    Remarque

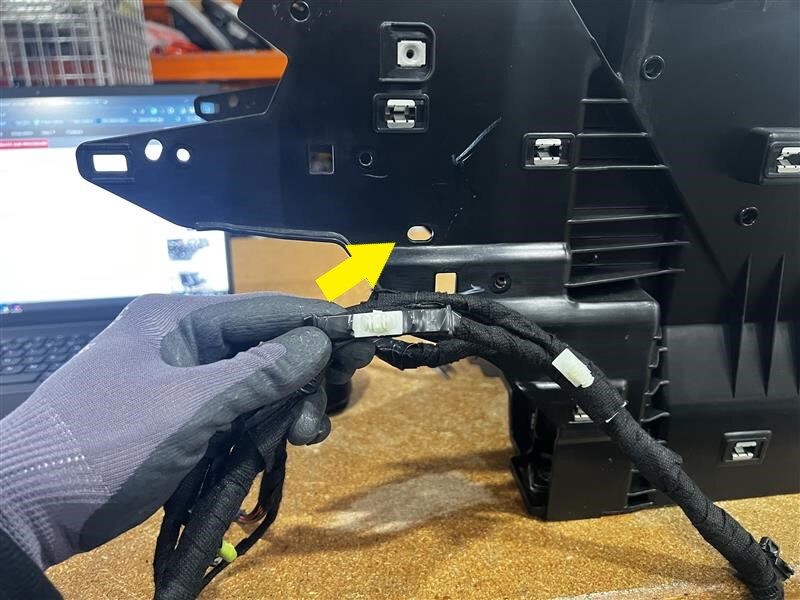

    Utilisez l'attache blanche la plus à l'extérieur comme point de départ à l'arrière de la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites pivoter la console centrale au besoin.
  2. Branchez la lampe d’éclairage d’accueil avant de la console centrale.
  3. Branchez le connecteur électrique du faisceau de console centrale au chargeur sans fil.
  4. Branchez les connecteurs électriques (x2) du faisceau de console centrale au CV USB.
  5. Positionnez le panneau intérieur de la console centrale sur l'ensemble de console centrale, branchez le connecteur électrique, puis fixez les attaches (x7) qui fixent le panneau intérieur à l'ensemble.
  6. Positionnez le conduit de la console centrale sur l'ensemble de console centrale, puis installez les boulons (x4) qui fixent le conduit à l'ensemble.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  7. Positionnez le support central de la console centrale sur l'ensemble de console centrale, puis installez les boulons (x4) qui fixent le support à l'ensemble.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un clic audible se fera entendre au moment de l'engagement des repères de guidage (x4).
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  8. Sécurisez l'attache qui fixe le faisceau de console centrale au support central.
  9. Branchez les connecteurs électriques (x3) du module d'aération de la deuxième rangée.
  10. Branchez les connecteurs électriques (x2) à l'écran tactile de deuxième rangée, connectez le fil de masse, puis installez les attaches à garniture (x2).
  11. Positionnez le capuchon de la console d'aération sur l'ensemble de console centrale, engagez les languettes de montage (x7) et les languettes de guidage (x2), puis installez les boulons (x8) qui fixent le capuchon de la console d'aération à l'ensemble de console centrale.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  12. Installez le capuchon de l'accoudoir de la console centrale. Voir Center Console - Armrest Cap Assembly (Remove and Install).
  13. Installez les panneaux extérieurs gauche et droit de la console centrale. Voir Center Console - External Panel Assembly - LH (Remove and Install).
  14. Installez l'ensemble de garniture décorative supérieure de la console centrale. Voir Center Console - Top Decor Assembly (Remove and Install).
  15. Installez l’ensemble console centrale. Voir Center Console - Center Console Assembly (Remove and Install).
