Code de correction 1520068027 0.36 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.
2. Ouvrez le coffre avant électrique.
3. Retirez le tablier arrière situé sous le capot. Voir Underhood Apron - Rear (Remove and Install),
4. Débranchez l’alimentation MT. Voir Disconnect MV Power (Modify),
5. Remove the front header trim. See Trim - Header - Front (Remove and Install).

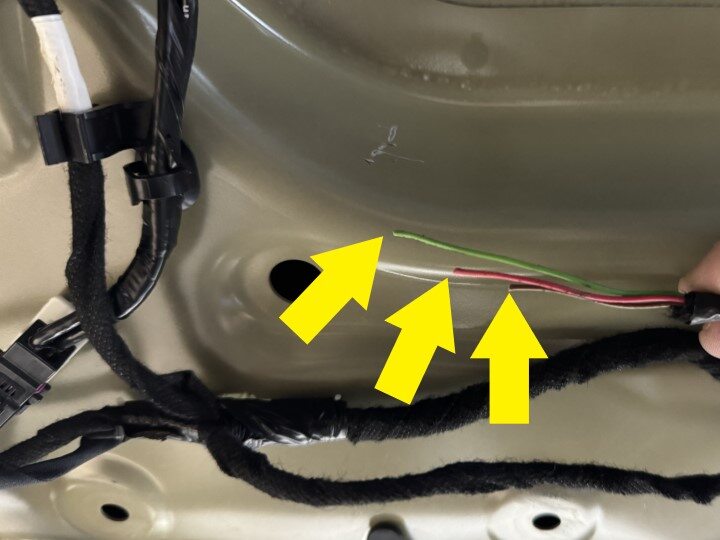

6. Cut X1902 connector off harness.
   Remarque

   1x connector, Cut all three wires within 1 inch/25mm of connector

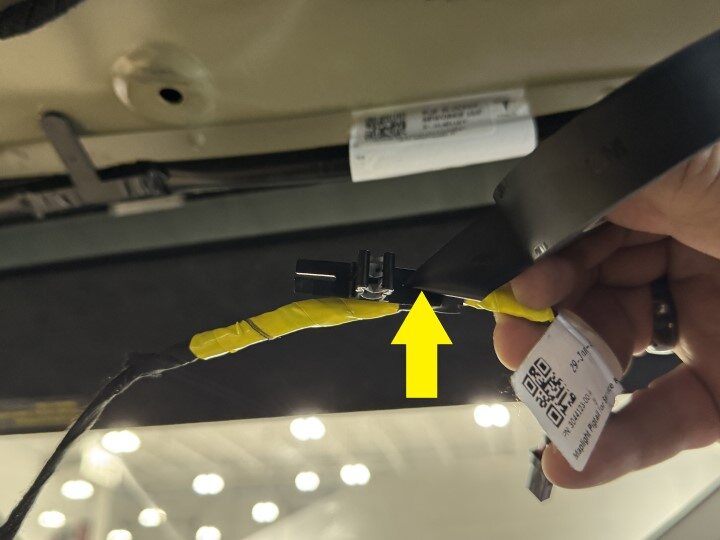

7. Remove wire harness edge clip.
   Remarque

   Using seam ripper cut electrical tape securing edge clip to harness



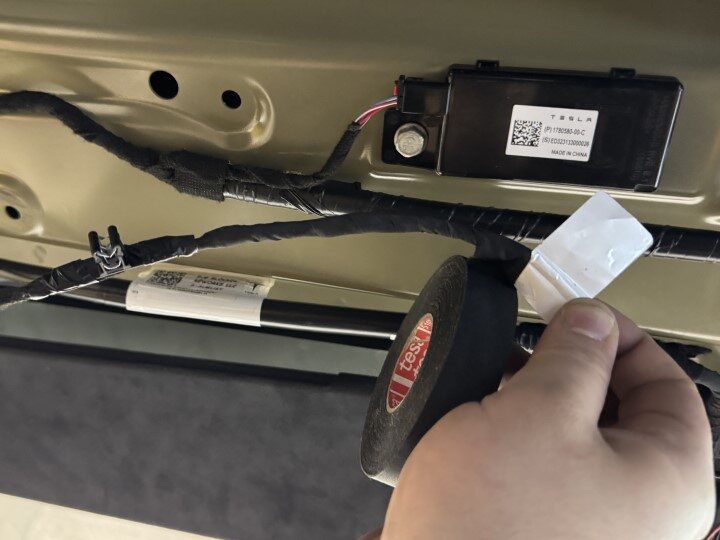

8. Remove foam tape to expose wires.
   Remarque

   Peel back up to 2"/50mm of wire harness foam tape, Pigtail harness may have foam tape applied

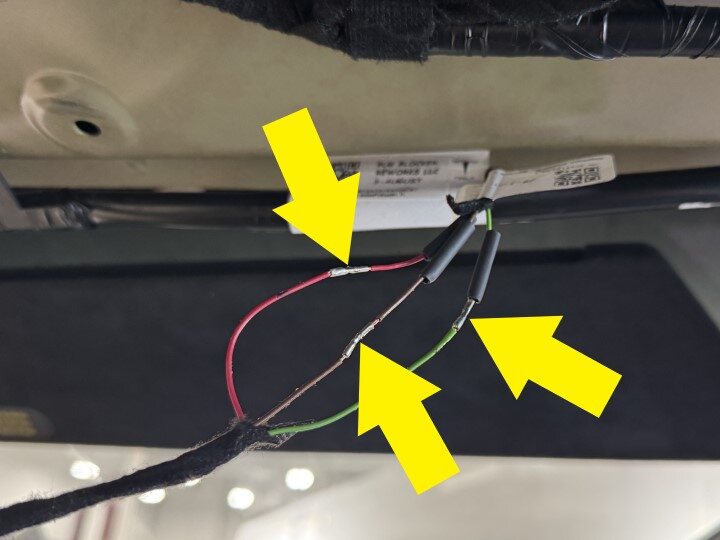

9. Prepare harness and pigtail for crimping.
   Remarque

   6x wires, Cut back 2 of 3 wires of harness at staggered lengths to allow even spacing of crimp joints, Perform matching cuts on 2 of 3 wires of pigtail, Strip 1/4"/6mm of insulation from each wire





10. Install wire crimps to pigtail harness.
    Remarque

    3x wires, Before installing wire crimps slide appropriate size heat shrink tubing over each wire

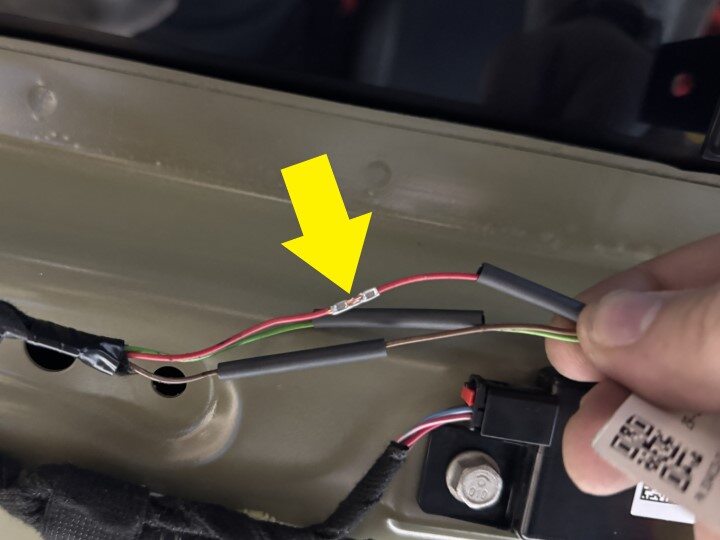

11. Crimp pigtail harness to respective wire harness wires.
    Remarque

    6x wires, Match wire colors and lengths, Perform a gentle tug test after crimping to ensure secure connection







12. Solder crimped wire connections.
    Remarque

    Apply solder to crimped joint until copper wires no longer visible at center of wire crimp, Use caution to ensure no heat is being directed towards wire insulation or interior trim components

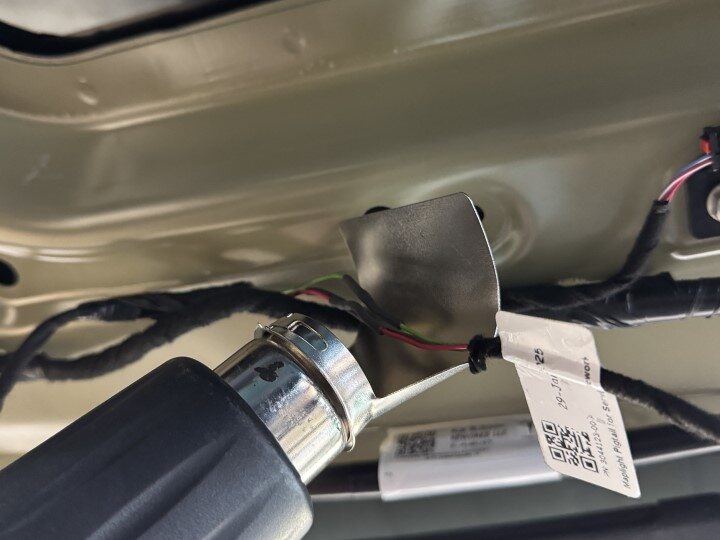

13. Apply heat shrink tubing to spliced wires.
    Remarque

    Slide heat shrink tubing into position then apply heat until sealant glue is visible at tubing ends

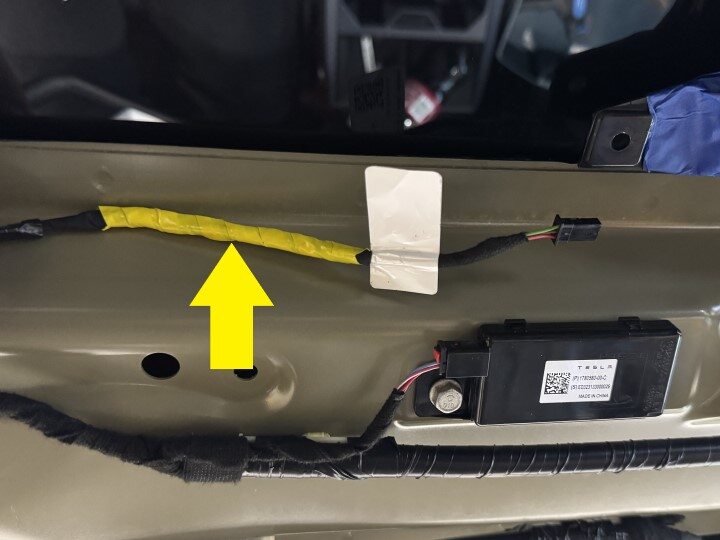

14. Apply harness tape to reworked harness.
    Remarque

    Apply harness tape over all exposed wire insulation then apply yellow tape to reworked section





15. Install wire harness edge clip.
    Remarque

    Install edge clip 3"/75mm from connecter, Apply one layer of tape to harness then slide clip legs over tape, Apply two layers of tape over clip legs then repeat on opposite end of clip, Test fit to ensure sufficient slack exists to connector when secured







16. Install the front header trim. See Trim - Header - Front (Remove and Install).
17. Branchez l'alimentation électrique MT. Voir Disconnect MV Power (Modify),
18. Installez le tablier sous le capot. Voir Underhood Apron - Rear (Remove and Install),
19. Fermez le coffre avant électrique.
20. Remontez la glace avant gauche et fermez la porte avant gauche.
