Cable Strap - Tailgate (Remove and Install)

Code de correction 1133116031 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.
  2. Ouvrez le hayon.
  3. Relâchez l'attache à ressort, puis relâchez la sangle du câble gauche de la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Tirez le ressort vers l'arrière puis faites-le glisser vers le haut pour le libérer.

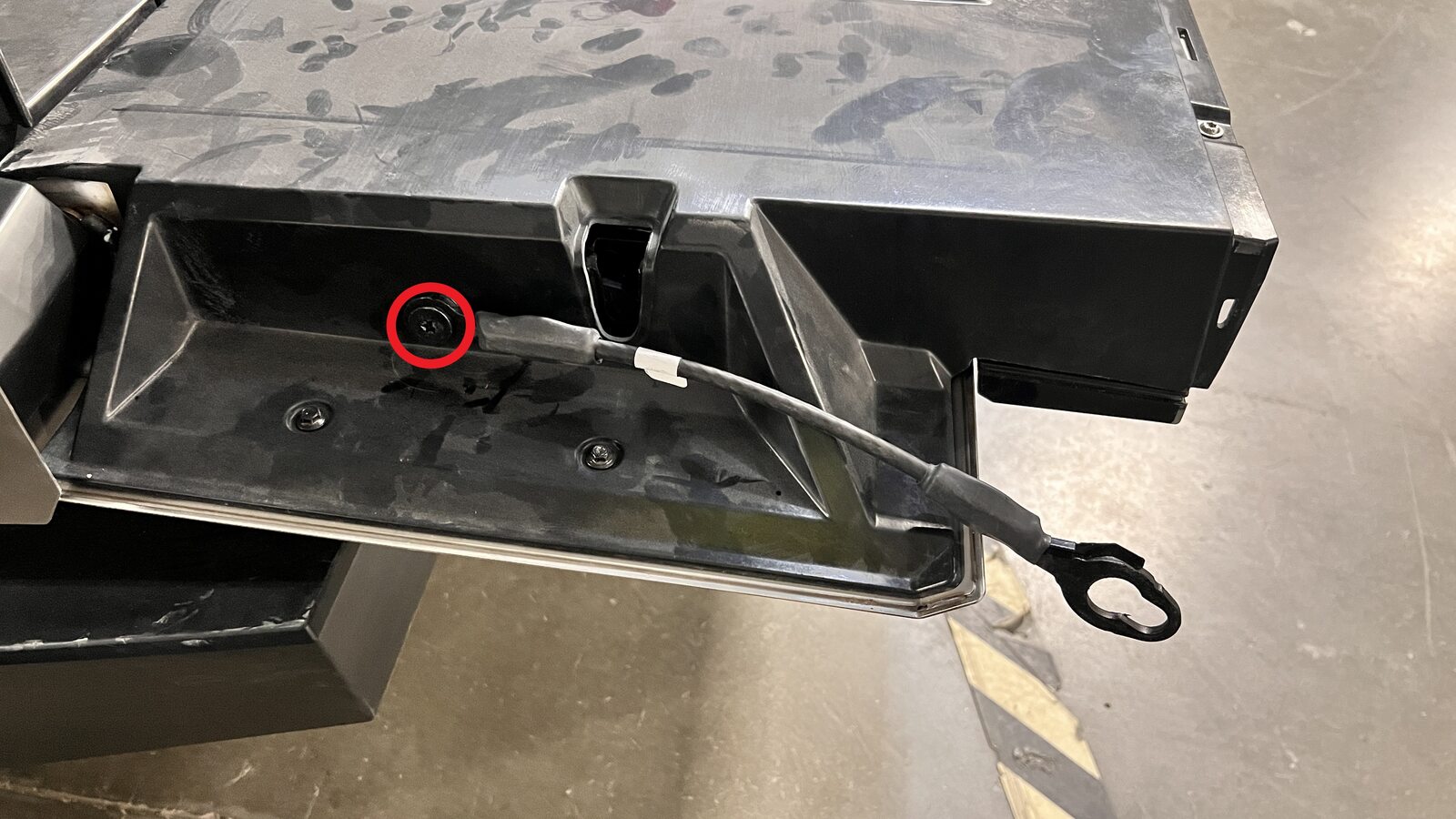

  4. Retirez le boulon qui fixe la sangle du câble du hayon gauche au hayon, puis retirez la sangle du hayon.
    28 Nm (20.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le boulon est imperdable.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T40

Installer

  1. Positionnez la sangle du câble du hayon gauche sur le hayon, puis installez le boulon qui fixe la sangle au hayon.
    28 Nm (20.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le boulon est imperdable.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T40
  2. Fixez la sangle du câble du hayon gauche à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez-la sur le bossage de montage, puis faites glisser vers le bas pour engager l'attache à ressort.
  3. Fermez le hayon.
  4. Remontez la glace avant gauche et fermez la porte avant gauche.
