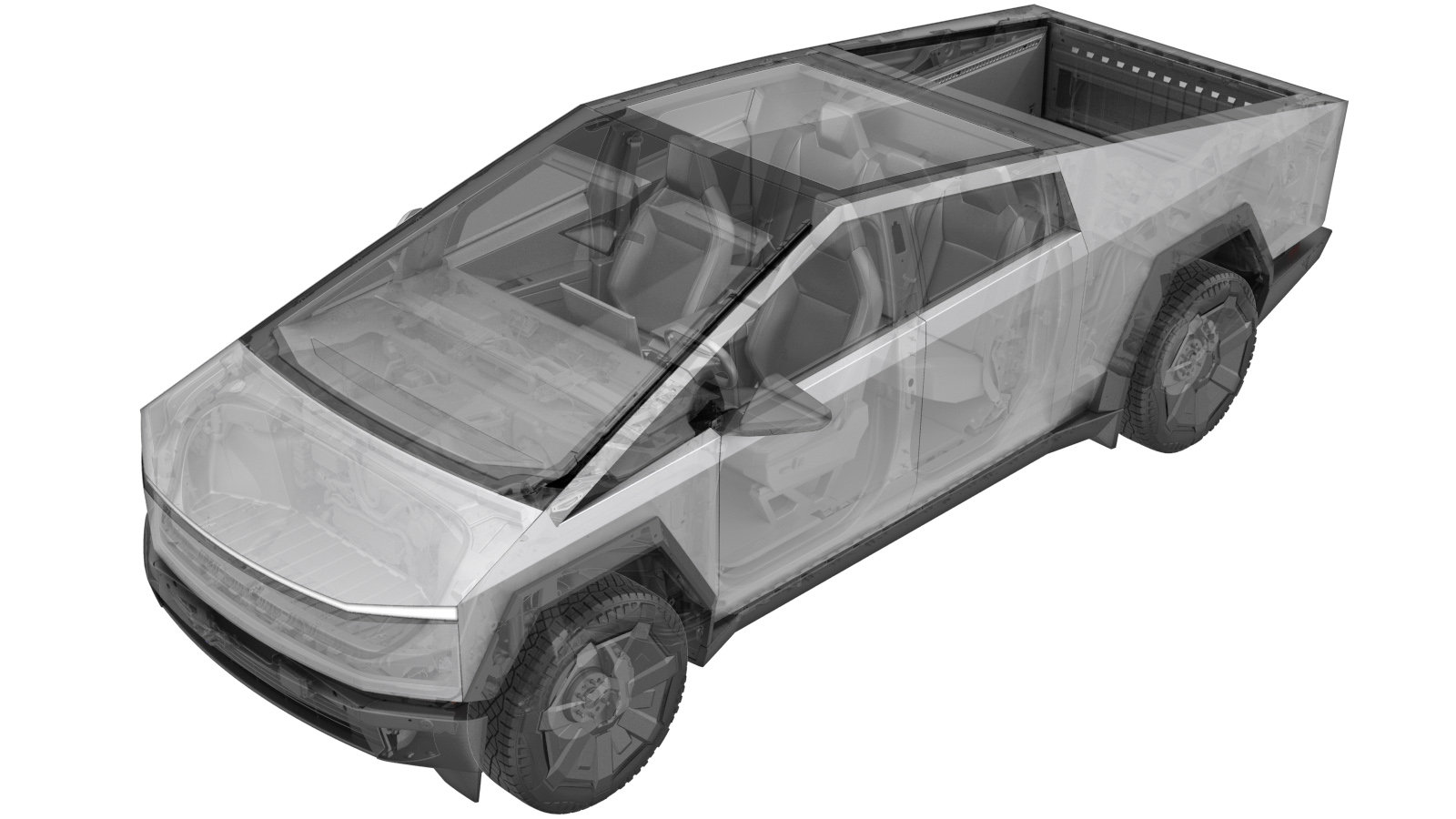

Horizon Rail Assembly - Tonneau - LH (Long Range) (Remove and Install)

Code de correction 11200100401, 11200100402 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension.
  • 2025-06-21: Released new procedure.

Retirer

  1. Ouvrez le hayon.
  2. Remove the LH sail applique. See Sail Applique - LH (Long Range) (Remove and Install).
  3. Remove the LH tonneau cam block. Cam Block - Tonneau - LH (Long Range) (Remove and Install).
  4. Remove the fasteners (x9) that attach the LH tonneau horizon rail assembly to the vehicle, and then remove the assembly from the vehicle.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 8 mm x4 fasteners
    • Douille de 10 mm x5 fasteners

Installer

  1. Position the LH tonneau horizon rail assembly into the vehicle, and then install the fasteners (x9) that attach the assembly to the vehicle.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 8 mm x4 fasteners
    • Douille de 10 mm x5 fasteners
  2. Install the LH tonneau cam block. Cam Block - Tonneau - LH (Long Range) (Remove and Install).
  3. Install the LH sail applique. See Sail Applique - LH (Long Range) (Remove and Install).
  4. Fermez le hayon.
