Closure Panels - Assembly - Tailgate (Remove and Replace)

Code de correction 1010025012 FRT 0.78 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-01-29: Étapes supplémentaires pour transférer la biellette de torsion.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est une PREMIÈRE VERSION. Bien qu'elle ait été validée, des avertissements et des mises en garde pourraient manquer. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près des systèmes et des composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.

Retirer

  1. Retirez l'ensemble de hayon du véhicule. Voir Closure Panels - Assembly - Tailgate (Remove and Install).
  2. Retirez la lampe du hayon. Voir Tail Lights - Tailgate Lamp (Remove and Install).
  3. Retirez les loquets de fermeture du hayon des côtés gauche et droit. Voir Tailgate Latch and Striker - LH Tailgate Cinching Latch (Remove and Install).
  4. Relâchez le support de verrouillage et les attaches (x2) qui fixent les câbles de déverrouillage manuel à l'ensemble de hayon, puis retirez les câbles de déverrouillage du hayon.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez le support de verrouillage, puis faites-le glisser vers le haut pour le retirer.
  5. Retirez le faisceau de hayon de l'ensemble de hayon. Voir Rear Fascia and Tail Gate Harnesses - Tailgate (Remove and Install).

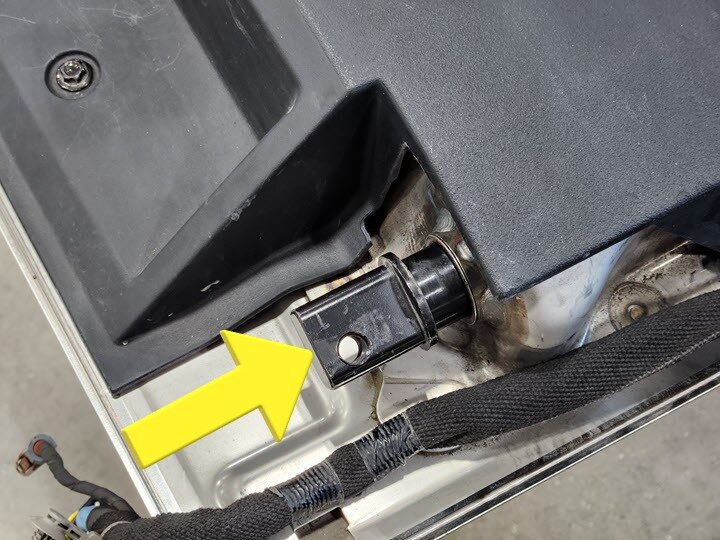

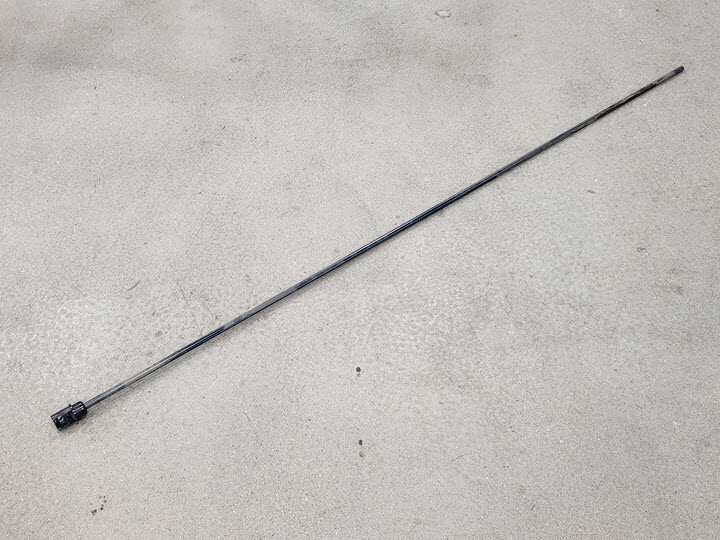

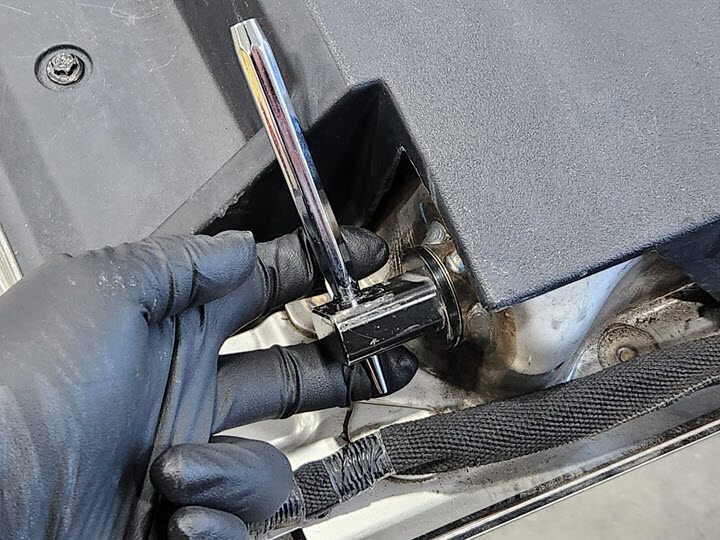

  6. Retirez la biellette de torsion du hayon de l'ensemble de hayon.
    Informational PurposesAn informational icon, calling your attention
    Remarque

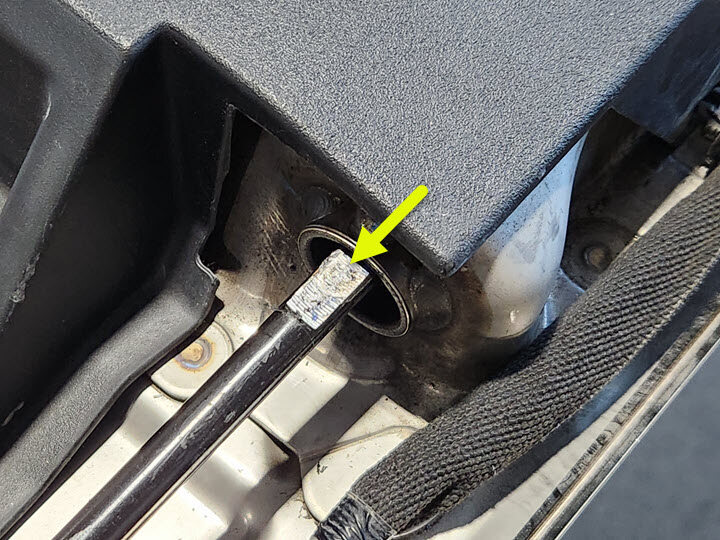

    Notez l'orientation du bord plat de la biellette de torsion.

Installer

  1. Installez la biellette de torsion du hayon dans l'ensemble de hayon.
    Informational PurposesAn informational icon, calling your attention
    Remarque

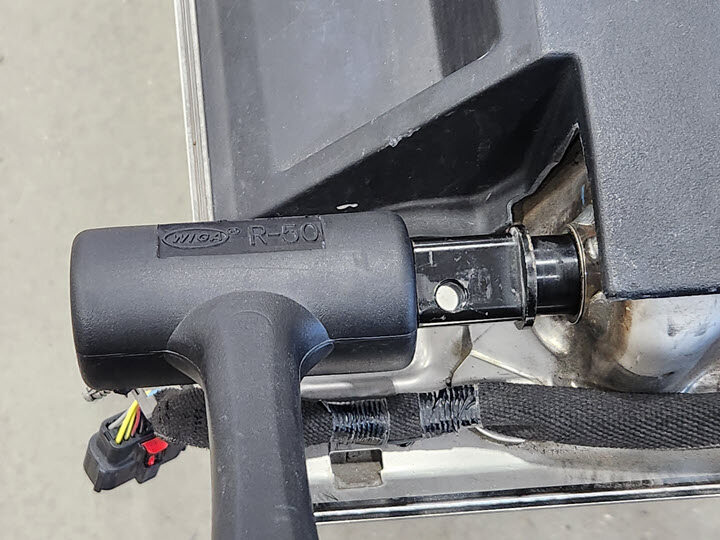

    Assurez-vous que le bord plat est dans la bonne orientation, puis tapotez doucement la biellette avec un marteau jusqu'à ce qu'elle soit en position.
  2. Installez le faisceau de hayon dans l'ensemble de hayon. Voir Rear Fascia and Tail Gate Harnesses - Tailgate (Remove and Install).
  3. Positionnez les câbles de déverrouillage manuel sur l'ensemble de hayon, puis fixez le support de verrouillage et les attaches (x2) qui fixent les câbles de déverrouillage au hayon.
  4. Installez les loquets de fermeture du hayon des côtés gauche et droit. Voir Tailgate Latch and Striker - LH Tailgate Cinching Latch (Remove and Install).
  5. Installez la lampe du hayon. Voir Tail Lights - Tailgate Lamp (Remove and Install).
  6. Installez l'ensemble de hayon dans le véhicule. Voir Closure Panels - Assembly - Tailgate (Remove and Install).
