Couvercle de boulon – garniture de porte – arrière – gauche (retrait et remplacement)

Code de correction 1513010702 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Retirer

  1. Ouvrez la porte arrière gauche et abaissez la vitre arrière gauche.

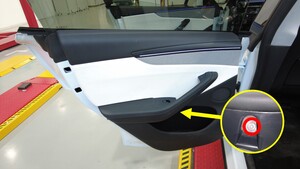

  2. Retirez le boulon qui fixe le couvercle de boulon de porte arrière gauche à la porte.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T30

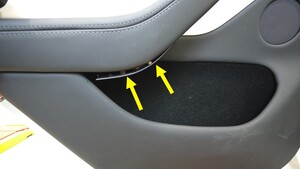

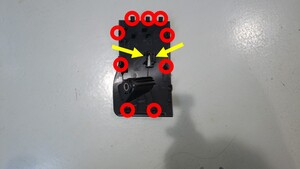

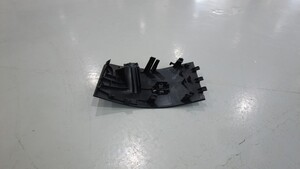

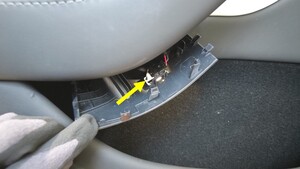

  3. Libérez les attaches (x9) qui fixent le couvercle de boulon à l'ensemble de porte, puis relâchez les languettes (x2) qui fixent la lumière au couvercle de boulon pour retirer le couvercle du véhicule.

Installer

  1. Installez les languettes (x2) qui fixent la lumière au couvercle de boulon, puis installez les attaches (x9) qui fixent le couvercle de boulon à l'ensemble de porte.
  2. Installez le boulon qui fixe le couvercle de boulon de porte arrière gauche à la porte.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T30
  3. Relevez la vitre arrière gauche et fermez la porte arrière gauche.
