Reflex Lens - Rear - RH (Remove and Replace)

Code de correction 17404502 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-12-18: Ajout d'une note demandant de retirer les attaches endommagées afin d'éviter les problèmes de bruit, vibrations et rudesse.
Équipement :
  • 1523872-00-A FBIT, T10 x 25 mm
  • CM91269380 Outil de finition en plastique large
  • 1082344-64-A Clé à rochet isolée 1/4 po standard

Retirer

  1. Ouvrez le hayon relevable.

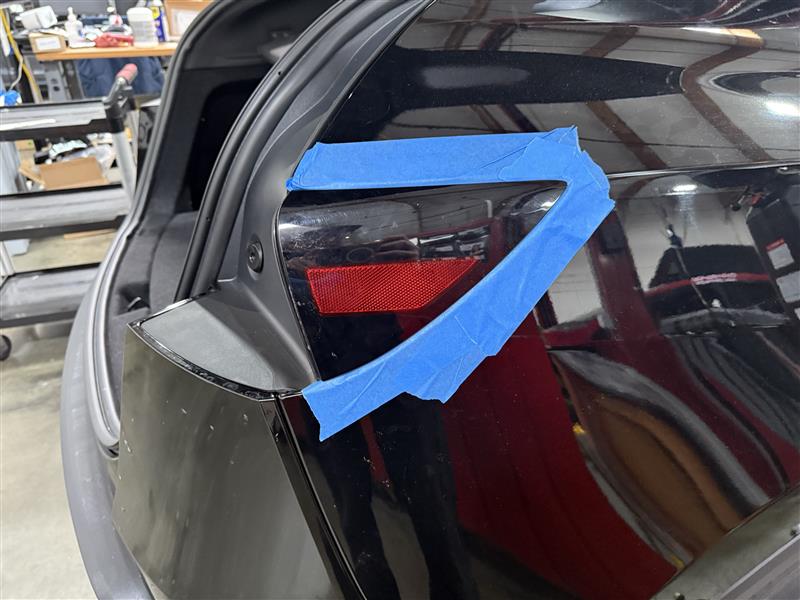

  2. Appliquez du ruban adhésif sur le panneau de custode arrière droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez du ruban de masquage pour protéger la zone de travail.

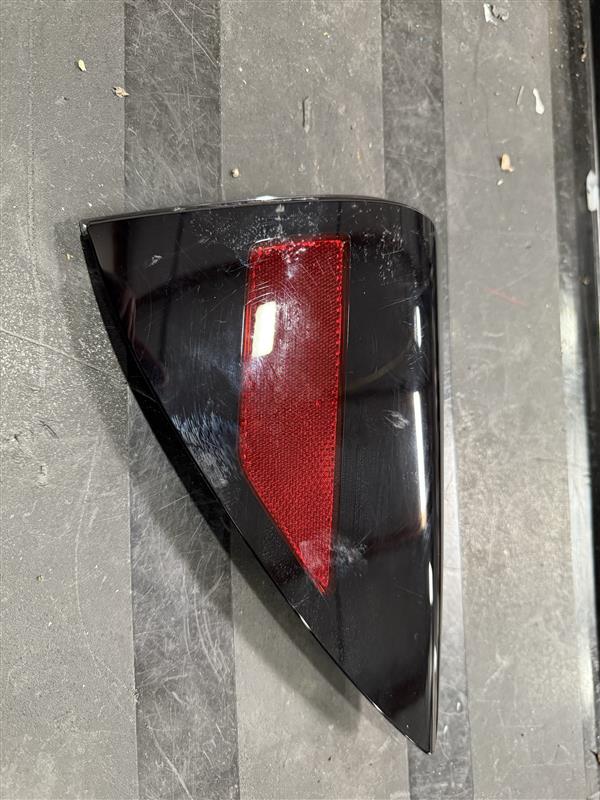

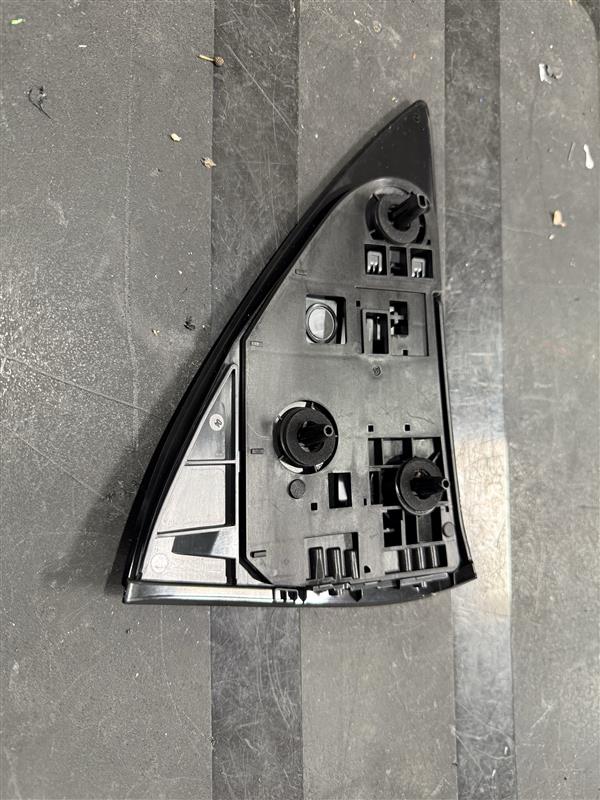

  3. Faites délicatement levier sur le côté pour libérer les attaches (x3) qui fixent le réflecteur droit au véhicule, puis retirez et jetez le réflecteur droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez les attaches endommagées afin d'éviter des problèmes de bruit, vibrations et rudesse.

Remplacer

  1. Installez le phare reflex droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les repères avant l'installation uniforme, assurez-vous que la lumière est au ras du panneau de custode.

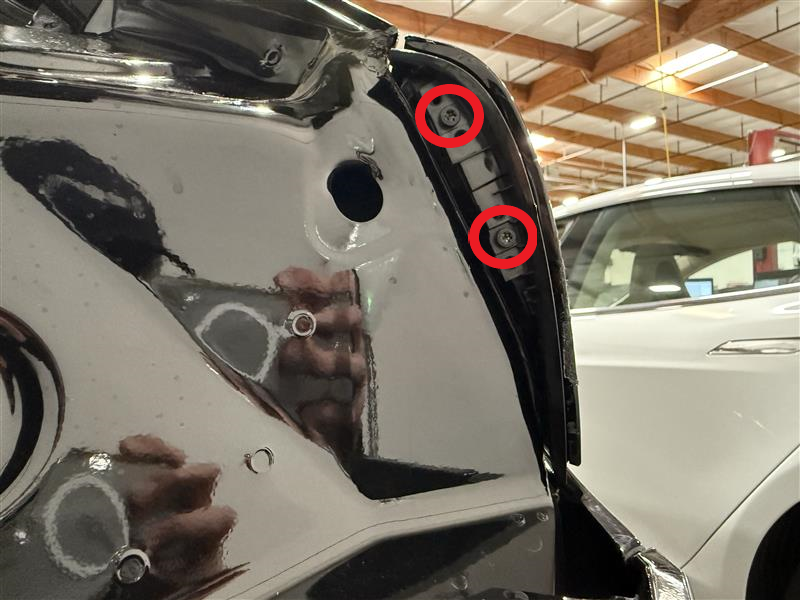

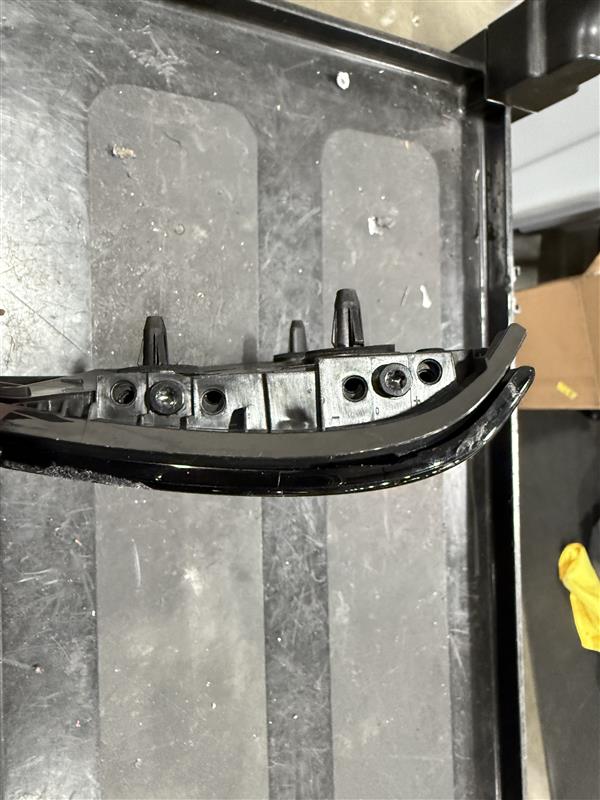

  2. Ajustez le réflecteur droit pour qu'il soit aligné avec le panneau de custode arrière.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T10
  3. Retirez le ruban de masquage du réflecteur droit.
  4. Fermez le hayon relevable.
