Instrument Panel - Air Vent - Passenger - RHD (Remove and Replace)

Code de correction 1405030502 FRT 1.20 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Instrument Panel - Air Vent - Passenger - RHD (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis (x5) qui fixent l'évent du passager à l'ensemble supérieur du tableau de bord
0.9 Nm (8 lbs-in)
  • Embout Torx T20
 Réutiliser

Retirer

  1. Retirez l'ensemble supérieur du tableau de bord. Voir Ensemble – tableau de bord – supérieur (conduite à droite) (retrait et remplacement),

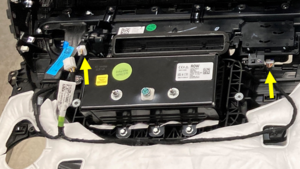

  2. Débranchez les connecteurs de bouche d'aération du passager (x2).

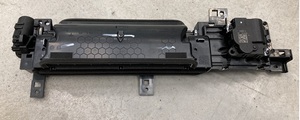

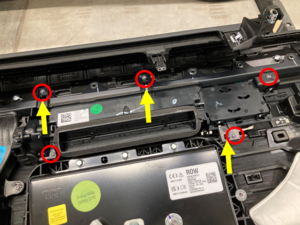

  3. Retirez les vis (x5) qui fixent la bouche d'aération du passager à l'ensemble supérieur du tableau de bord, libérez les repères (x3), puis retirez la bouche d'aération de l'ensemble.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20

Installer

  1. Placez la bouche d'aération du passager sur l'ensemble supérieur du tableau de bord et alignez les repères (x5), puis installez les vis (x5) qui fixent la bouche d'aération du passager à l'ensemble supérieur du tableau de bord.
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  2. Branchez les connecteurs de bouche d'aération du passager (x2).

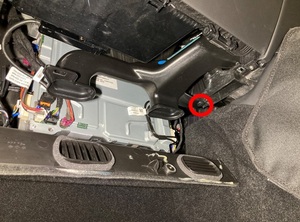

  3. Installez l'attache qui fixe le conduit de l’espace pour les jambes du passager au véhicule.
  4. Installez l'ensemble supérieur du tableau de bord. Voir Ensemble – tableau de bord – supérieur (conduite à droite) (retrait et remplacement),
