Vitre - porte - gauche - avant (réglez)

Code de correction 11010004 Temps forfaitaires réglables REMARQUE : Cette procédure utilise un code de correction réglable. Utilisez le code de correction énuméré ci-dessus et entrez manuellement le temps réel passé à effectuer cette procédure. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 1588904-00-A - JAUGE D'ÉCARTEMENT EN VERRE, MODEL Y
  • 1454796-00-B - Outil de commutation de fenêtre
  • 2025-04-23: Ajout de sous-étapes et d'un emplacement pour le réglage de l'angle de la vis du vérin.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Le déploiement du coussin gonflable latéral dépend de la capacité du capteur à la porte avant de détecter un impact latéral d’après les variations de pression. Assurez-vous qu’il n’y a aucun trou non couvert dans les caissons de porte avant. De plus, assurez-vous de bien réinstaller les bouchons ou le ruban adhésif après avoir inspecté ou réparé les portes avant et leurs composants.
Informational PurposesAn informational icon, calling your attention
Remarque
Les spécifications relatives à l'affleurement et aux espaces se retrouvent dans la section « Normes d'inspection » des Principes de fonctionnement.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple:
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons (x2) qui fixent le bloc de guidage du régulateur
12 Nm (8.8 lbs-ft)
  • Douille de 10 mm
 Réutiliser

Procédure

  1. Vérifiez l'ajustement de la vitre avant gauche à l'aide d'un outil de vérification des affleurements et dégagements.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'écart doit être entre 6 et 11 mm. L'affleurement doit être entre 2 et 3,5 mm.
  2. Placez deux morceaux de ruban de masquage sur la vitre et le joint de ceinture extérieure de la porte avant gauche, puis coupez délicatement à travers le ruban à la jonction de la vitre et du joint, comme illustré.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Cette étape vous aidera à vous souvenir de la positon d'origine de la vitre que vous tentez d'ajuster.
  3. Retirez le panneau de garniture de la porte avant côté gauche. Voir Door Trim - Front - LH - LHD (Remove and Install),
  4. Retirez les bouchons de la porte (x2) qui recouvrent les blocs de guidage du lève-vitre.
  5. Branchez l’outil spécial de commutateur de vitre au faisceau de la porte.
  6. Desserrez les boulons (x2) qui fixent la vitre de la fenêtre avant gauche aux blocs de guide de lève-vitre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il n’est pas nécessaire de retirer complètement le boulon.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  7. Fermez la porte avant gauche avec une personne assise sur le siège du conducteur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne pincez pas le faisceau de la porte lorsque vous fermez la porte.
  8. A l’aide de l’outil spécial de commutateur de vitre, relevez la vitre avant gauche.
  9. Vérifiez l'ajustement de la vitre avant gauche à l'aide d'un outil de vérification des affleurements et dégagements, et réajustez la vitre au besoin.
    1. Déplacez la vitre au besoin pour les ajustements.

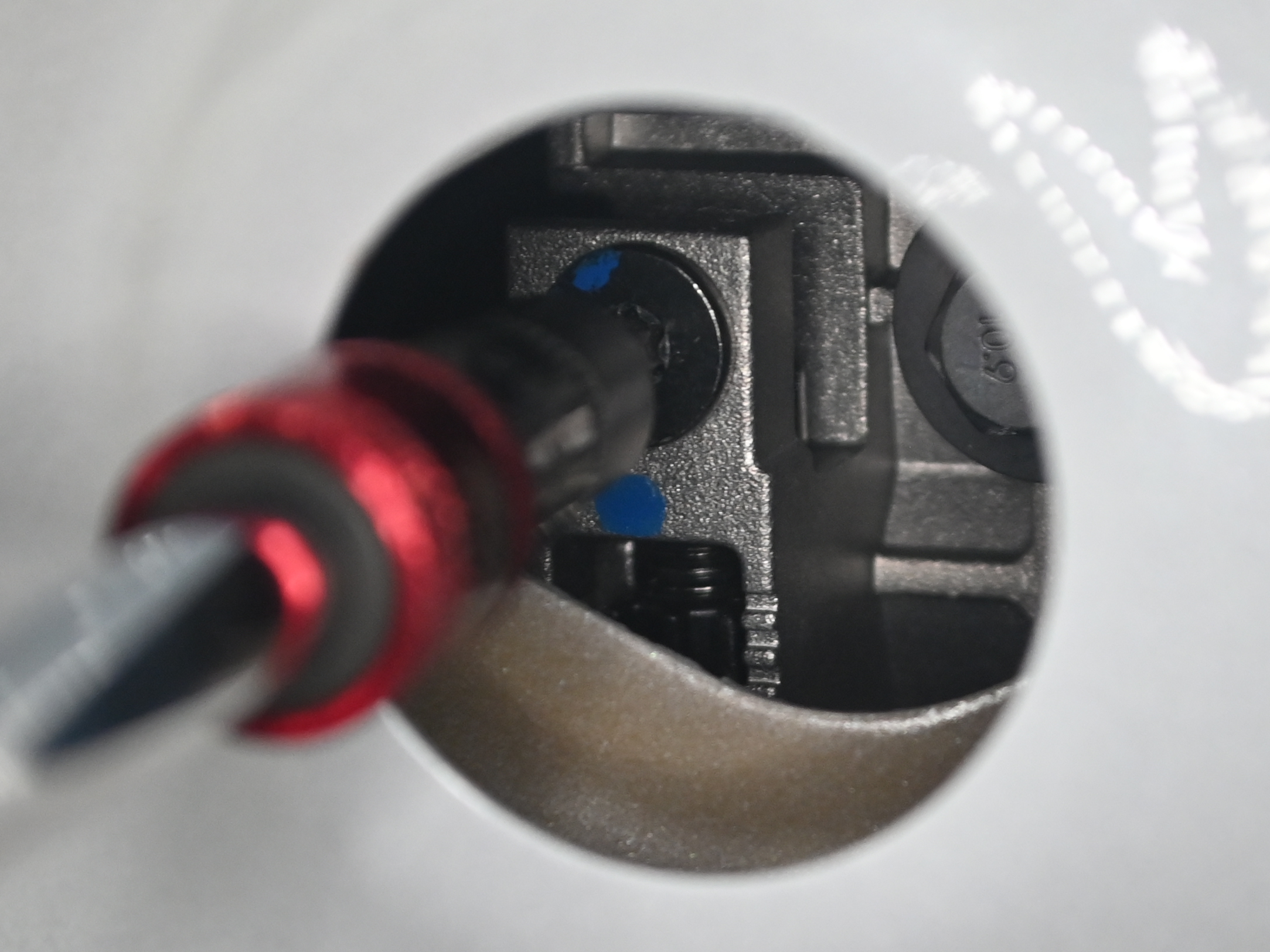

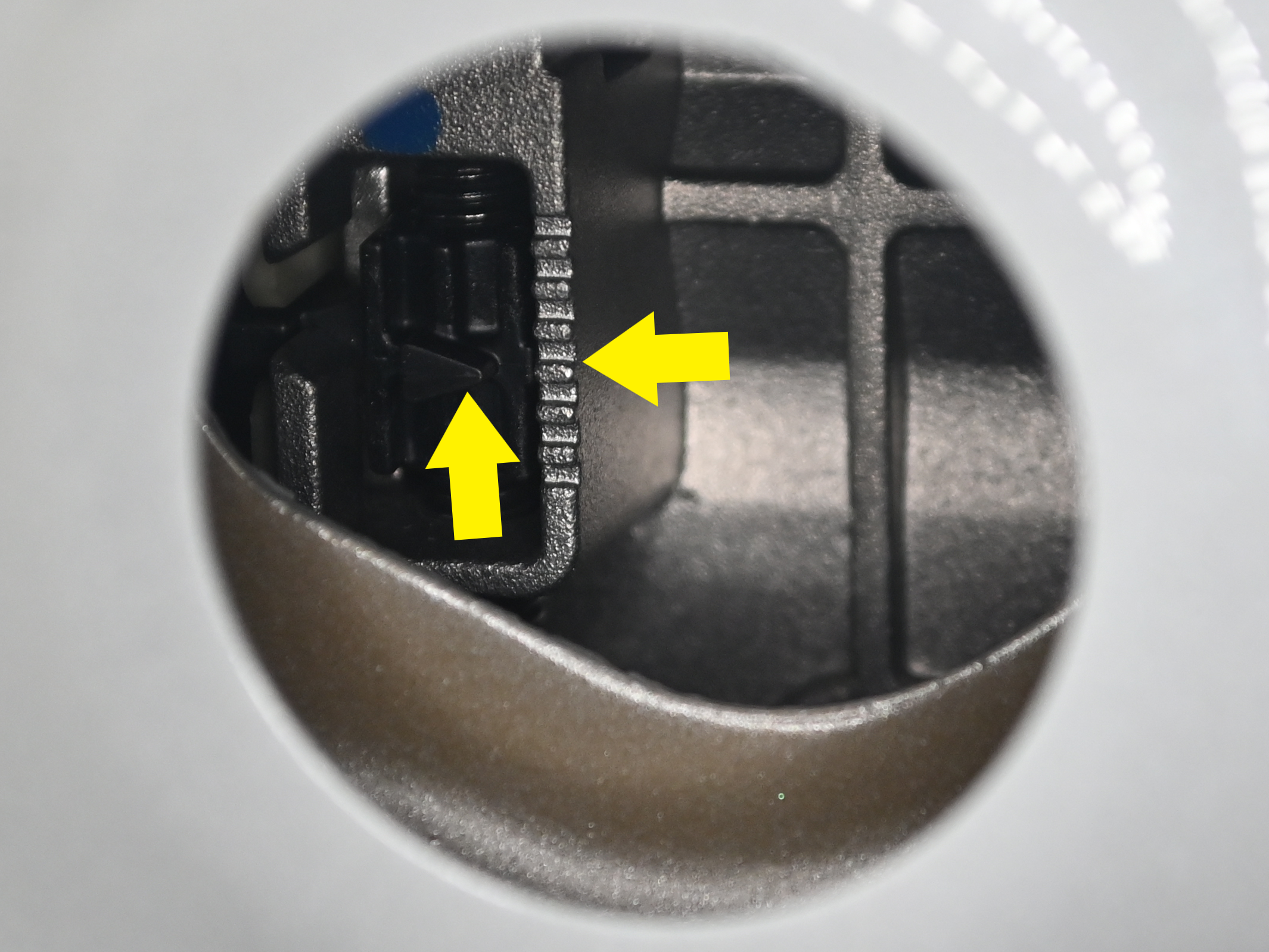

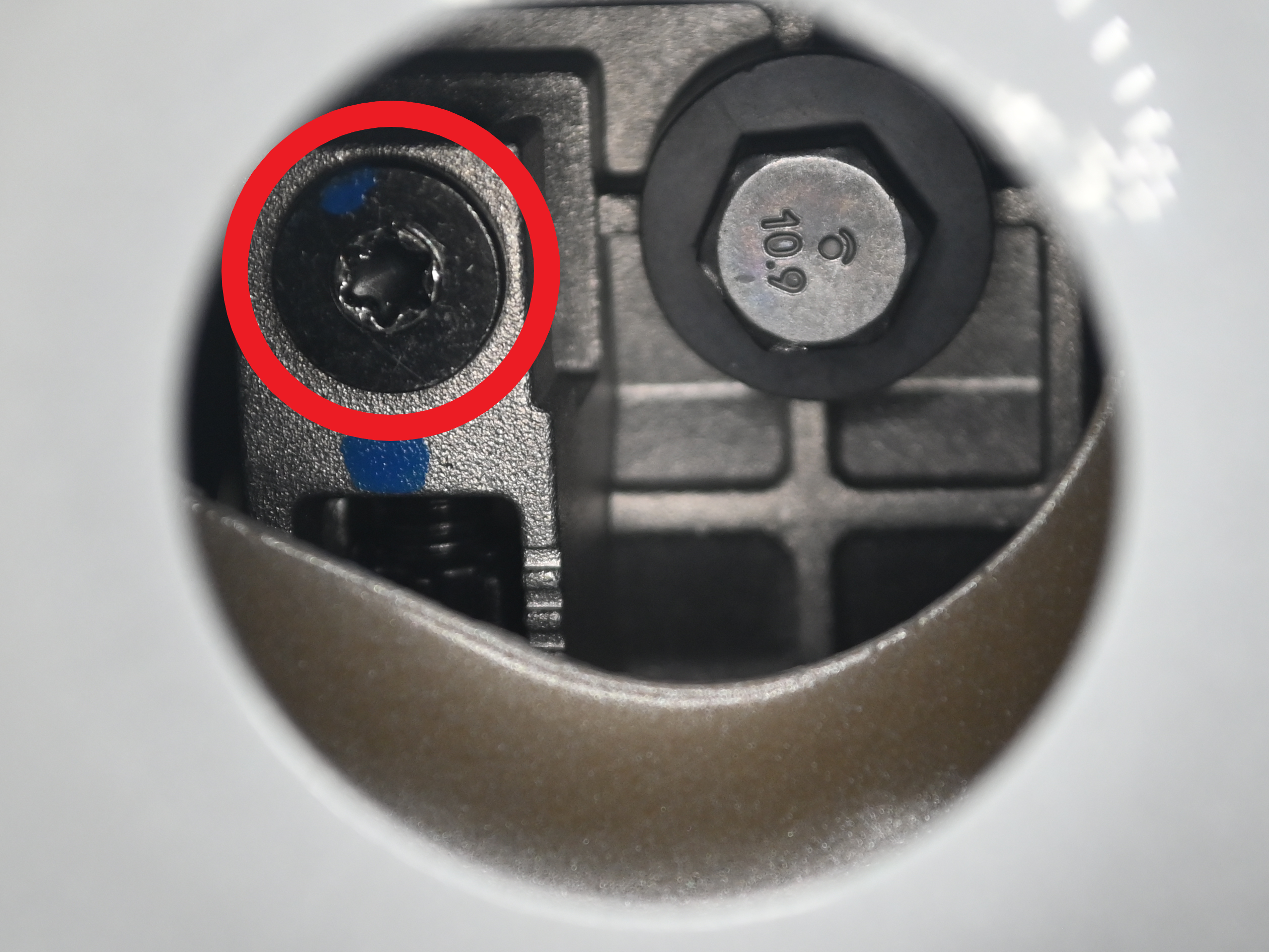

    2. Ajustez l'alignement de l'angle avec la vis du vérin (T20) située dans le trou d'accès du guide de lève-vitre le plus à l'arrière.
  10. Serrez au couple prévu les boulons (x2) qui fixent la vitre avant gauche aux blocs de guidage du régulateur par la personne assise sur le siège du conducteur.
    12 Nm (8.8 lbs-ft)
  11. Abaissez la vitre avant gauche et ouvrez la porte avant gauche, puis débranchez l'outil spécial de commutateur de vitre.
  12. Installez les bouchons de la porte (x2) qui recouvrent les blocs de guidage du lève-vitre.
  13. Installez le panneau de garniture de porte avant gauche. Voir Door Trim - Front - LH - LHD (Remove and Install),
