Lower Front Fascia (Remove and Replace)

Code de correction 1001031202 FRT 0.90 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Spécifications de couple

Tableau 1. Spécifications de couple: Lower Front Fascia (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons (x2) fixant l'ensemble de carénage inférieur avant à l'ensemble de carénage supérieur avant.
2.5 Nm (1.8 lbs-ft)
  • Douille Torx T40
  • Rallonge de 4 po
 Réutiliser

Retirer

  1. Retirez la calandre de carénage avant du carénage. Voir Grille - Front Fascia (Remove and Replace),

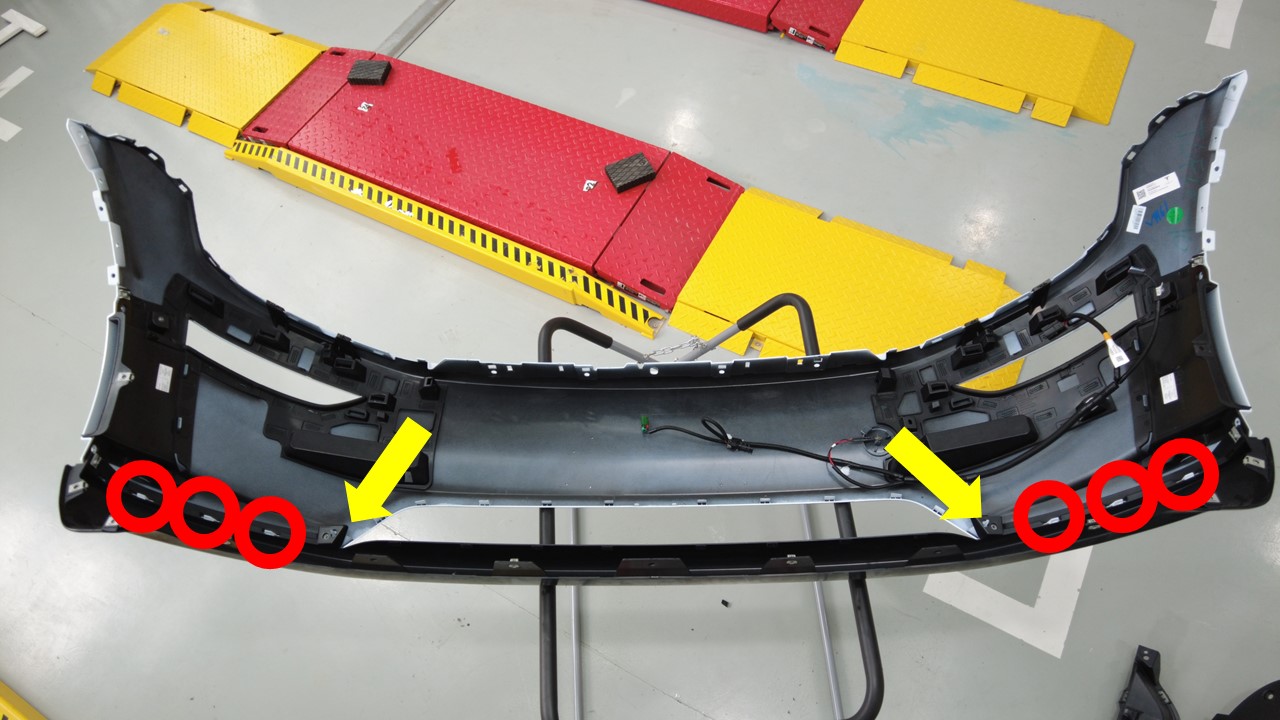

  2. Retirez les boulons fixant l'ensemble inférieur du carénage avant à l'ensemble supérieur du carénage avant.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T40
    • Rallonge de 4 po

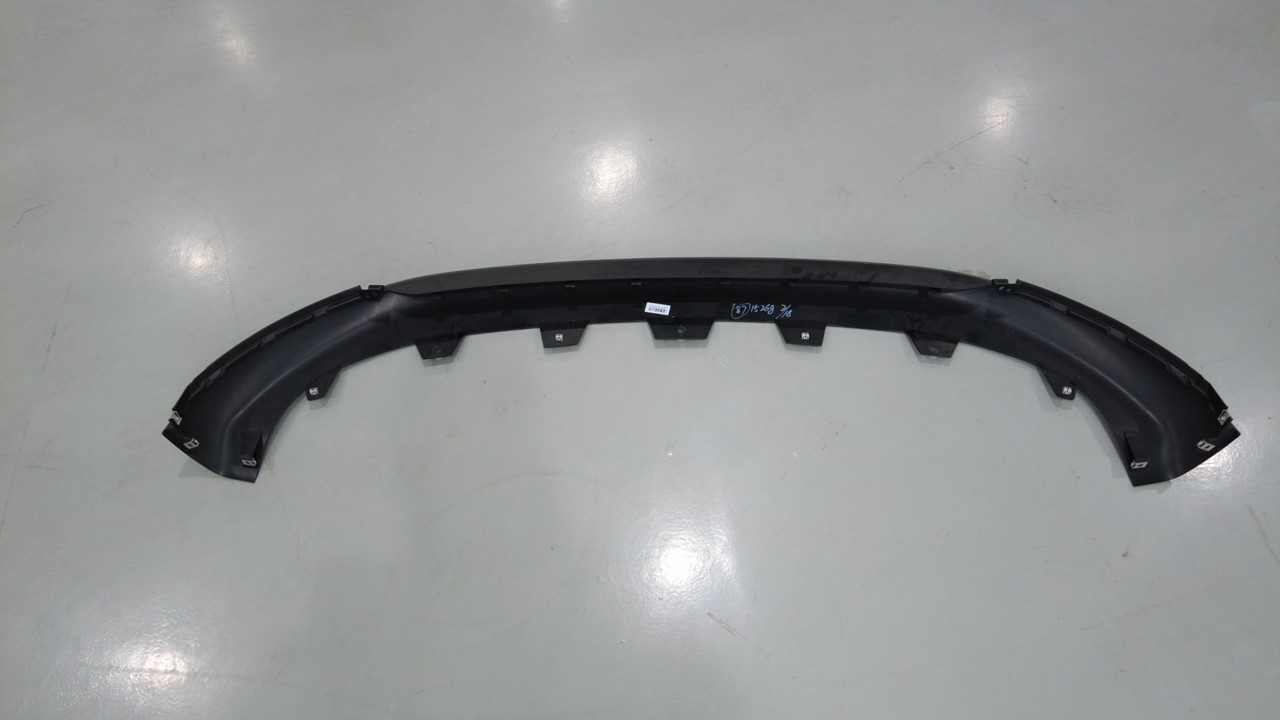

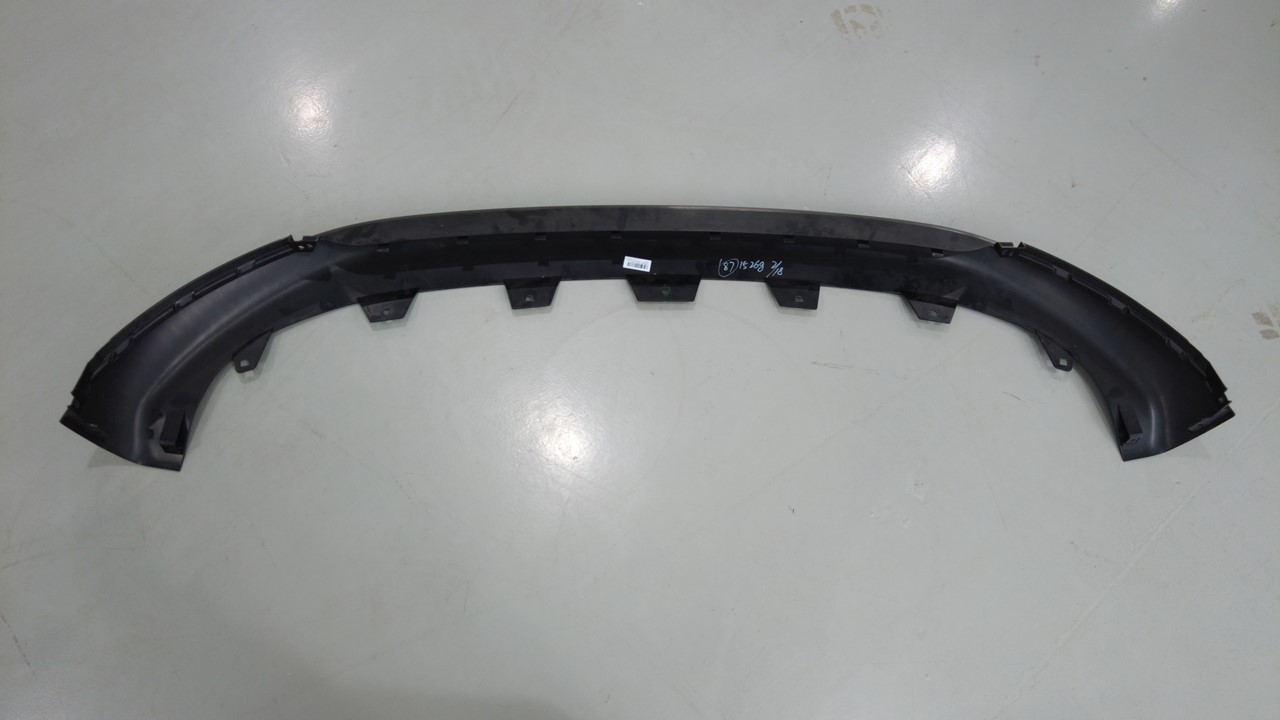

  3. Utilisez un outil de levier pour retirer l'ensemble inférieur du carénage avant.

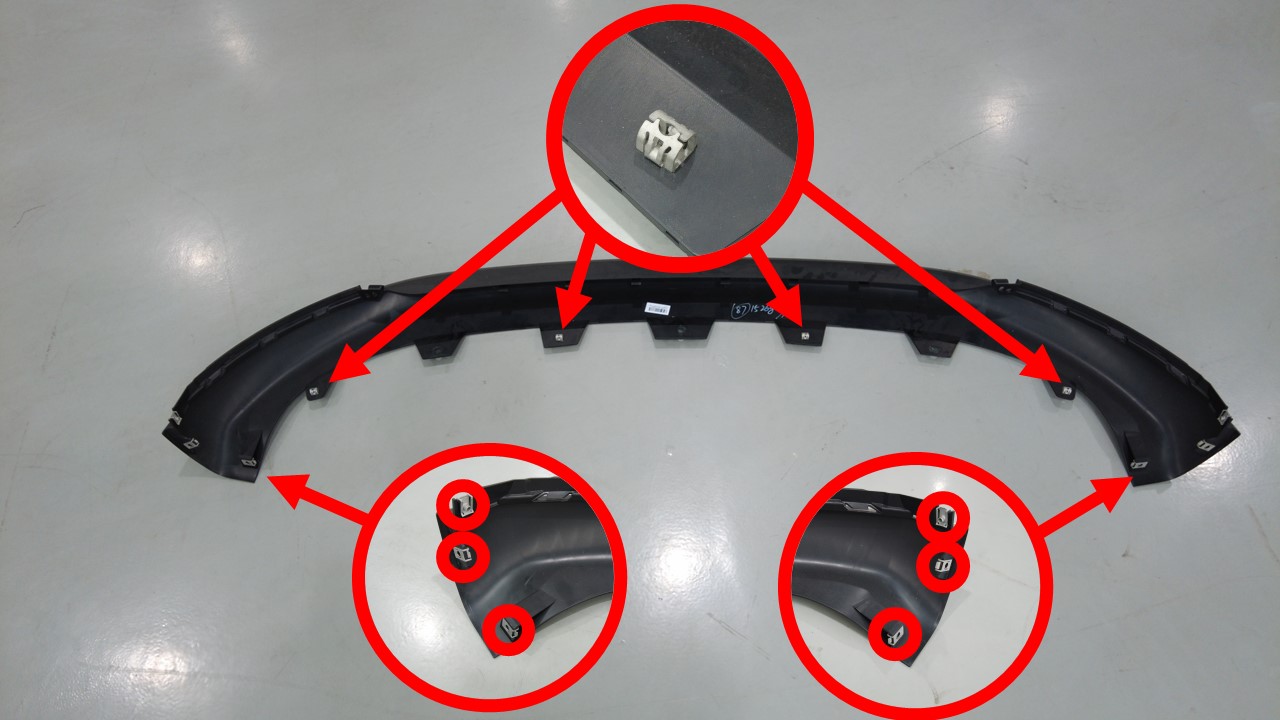

  4. Retirez les 10 écrous de l'ensemble inférieur du carénage avant.
    Informational PurposesAn informational icon, calling your attention
    Remarque

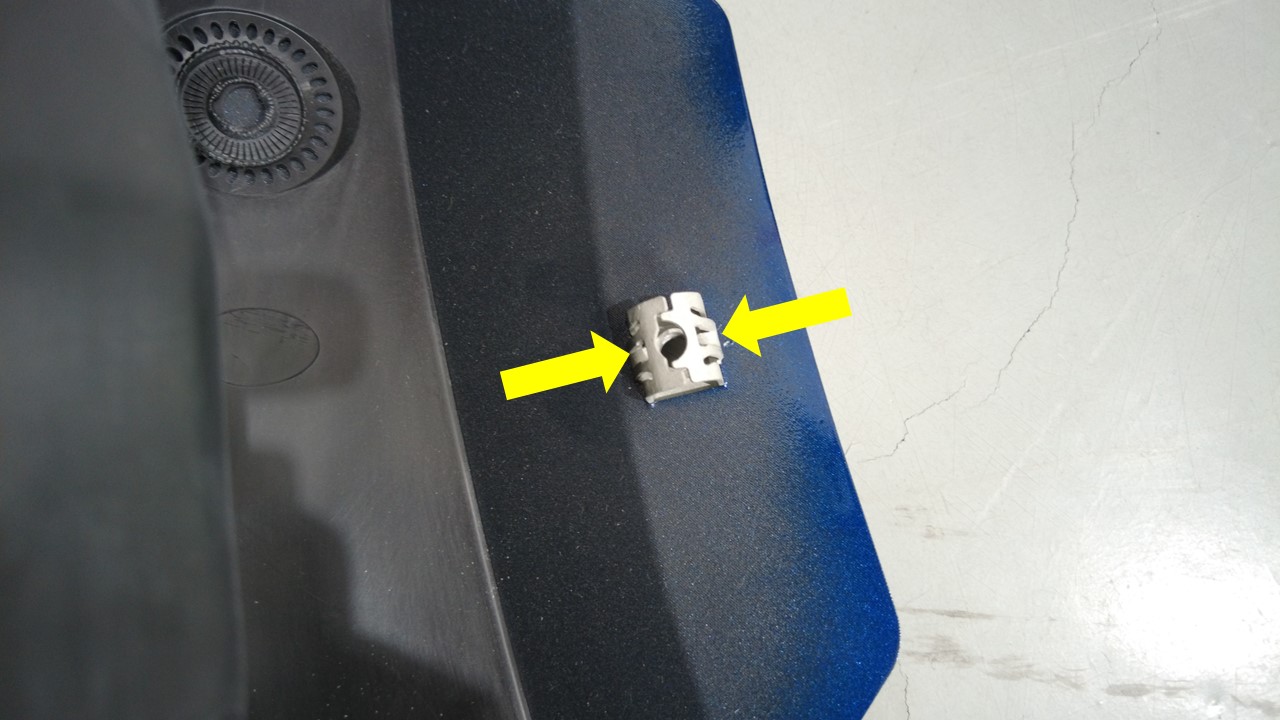

    Pour les écrous du milieu, poussez les deux pièces de verrouillage latérales pour libérer les écrous.

Installer

  1. Retirez les 10 écrous de l'ensemble inférieur du carénage avant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pour les écrous du milieu, poussez les deux pièces de verrouillage latérales pour libérer les écrous.

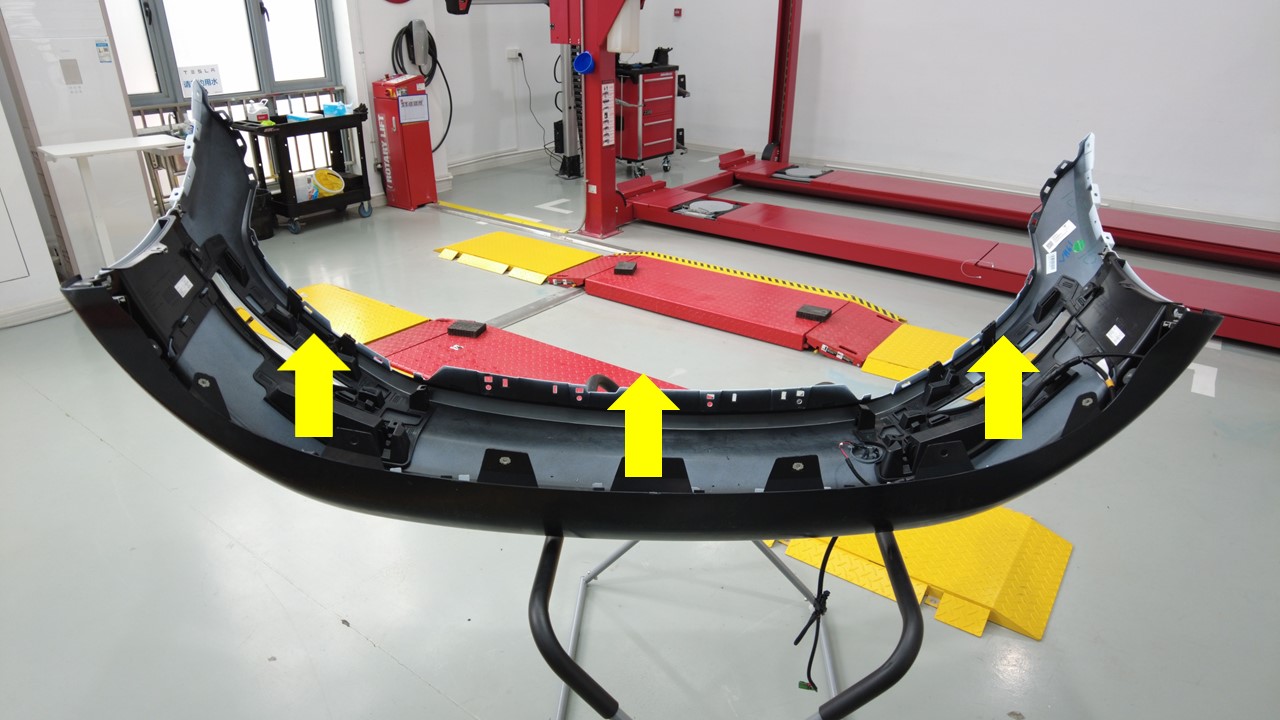

  2. Installez l'ensemble inférieur du carénage avant.
  3. Installez les boulons fixant l'ensemble inférieur du carénage avant à l'ensemble supérieur du carénage avant.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T40
    • Rallonge de 4 po
  4. Installez la calandre de carénage avant sur le carénage. Voir Grille - Front Fascia (Remove and Replace),
