Cache-boulon – garniture de porte - avant – gauche (retrait et remplacement)

Code de correction 1513020502 FRT 0.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Retirer

  1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.

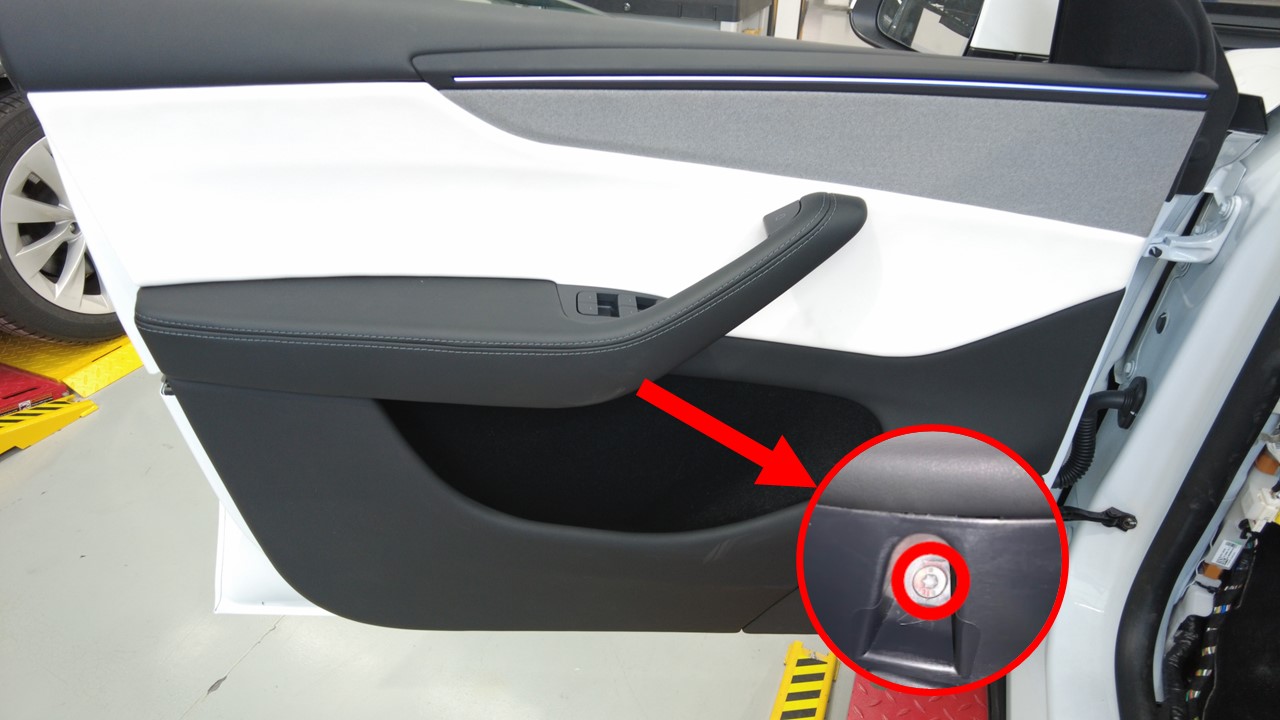

  2. Retirez le boulon inférieur de la garniture de porte avant gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T30

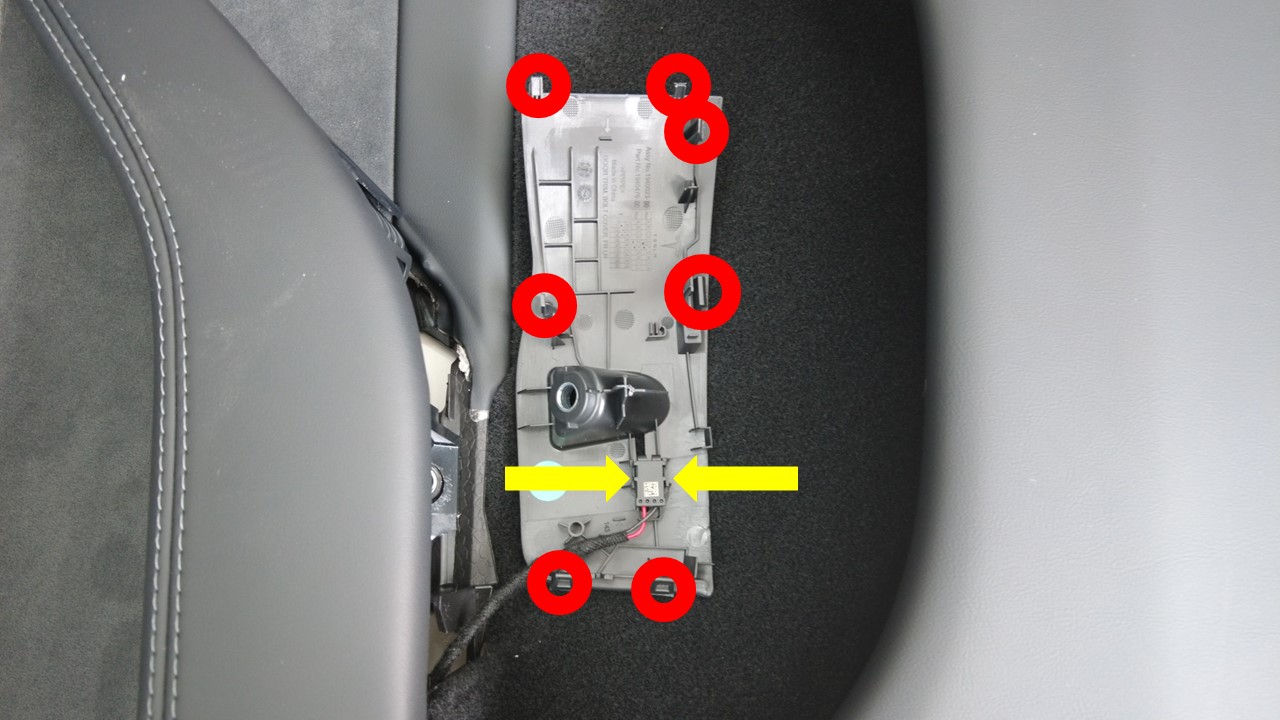

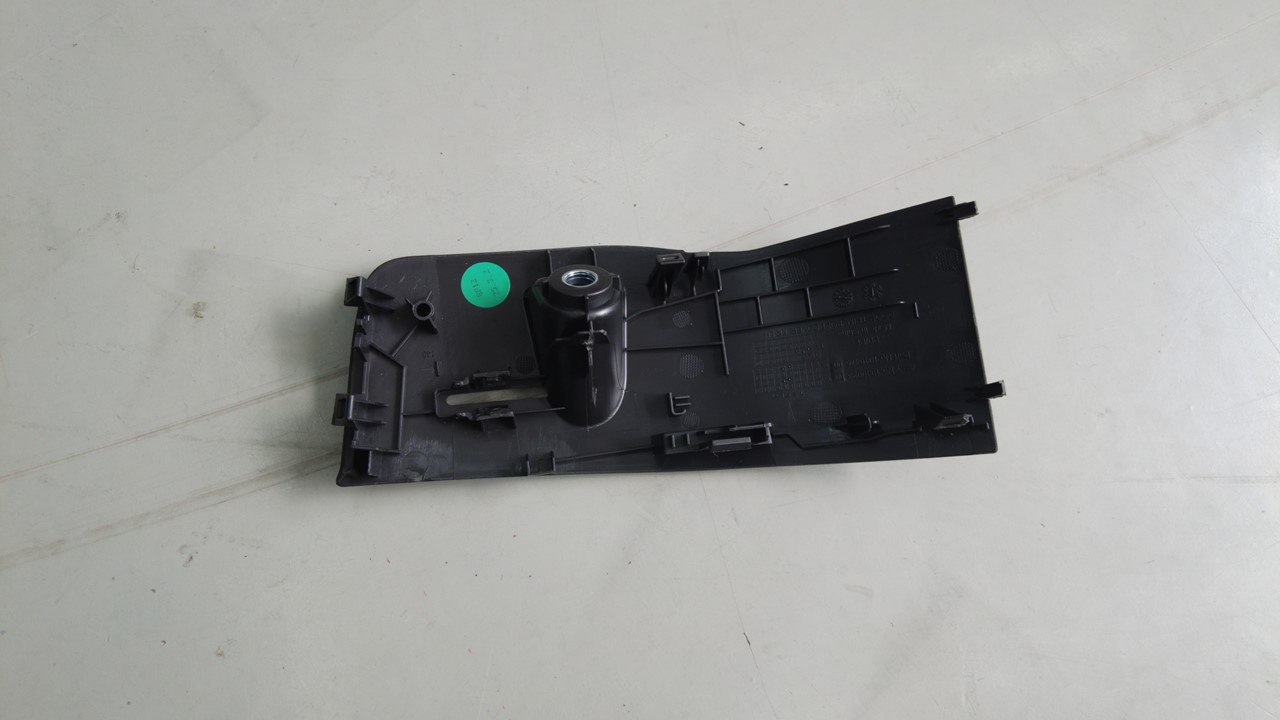

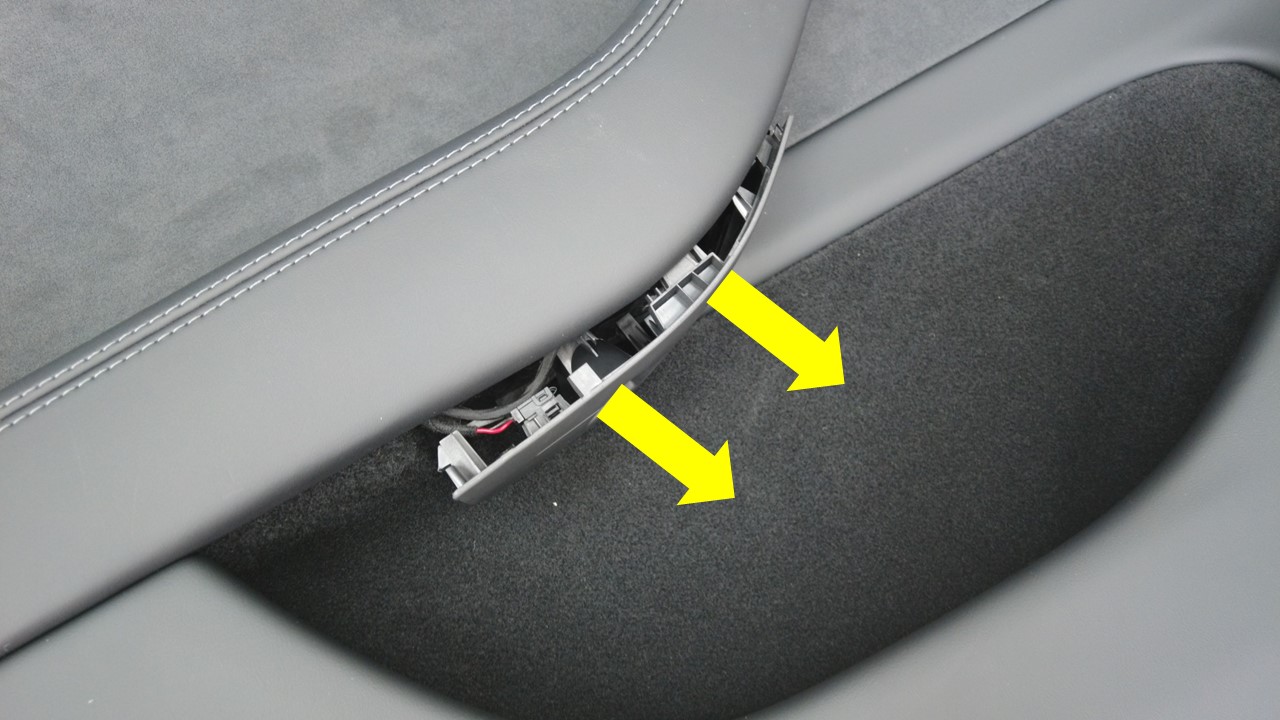

  3. Soulevez le couvercle du boulon de la garniture de porte avant gauche vers l'extérieur, puis relâchez les languettes (x2) pour retirer la lumière du couvercle du boulon.

Installer

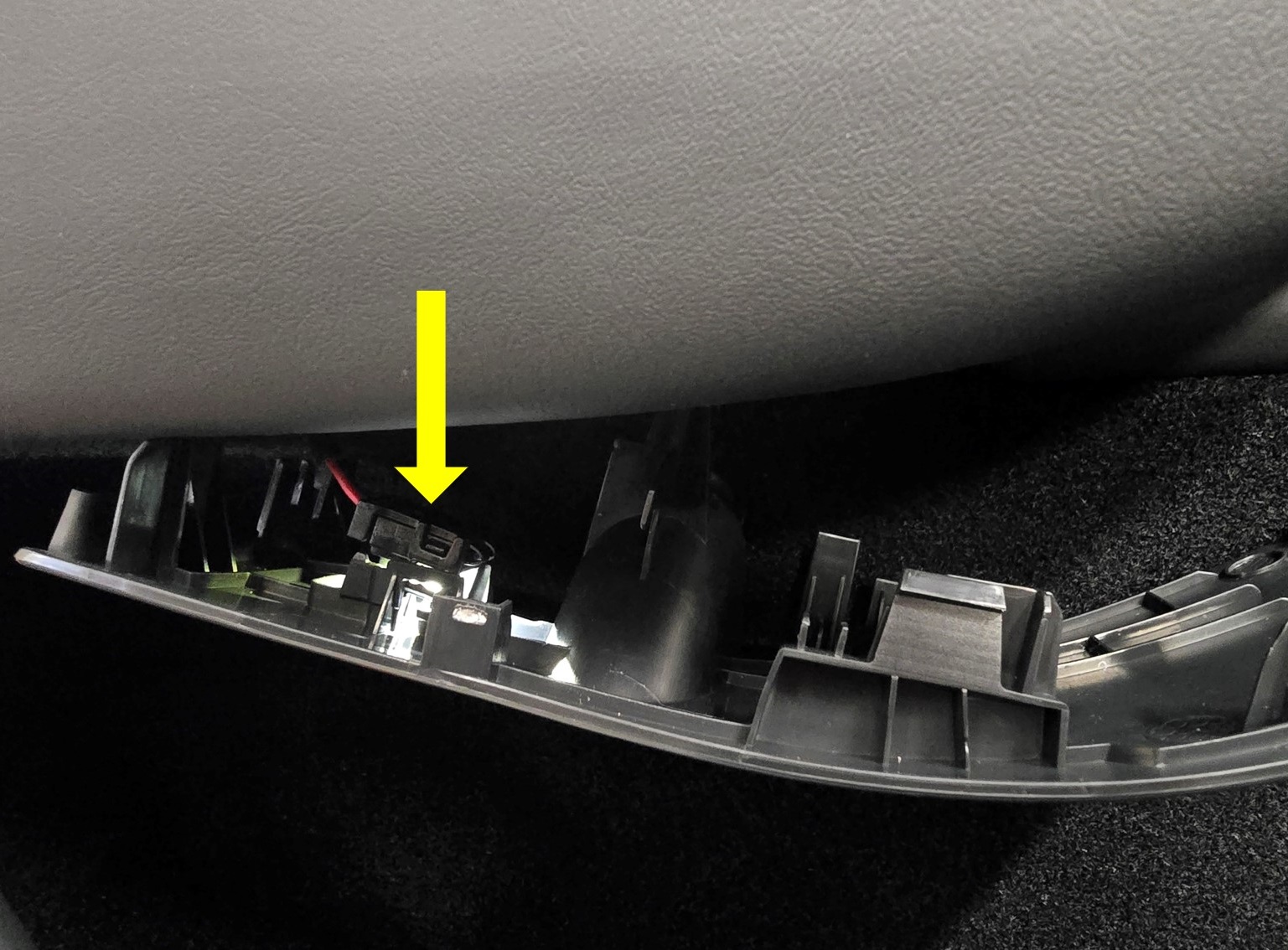

  1. Installez la lumière dans les languettes (x2), puis installez le couvercle du boulon de la garniture de porte avant gauche.
  2. Installez le boulon inférieur sur la garniture de porte avant gauche.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T30
  3. Remontez la glace avant gauche et fermez la porte avant gauche.
