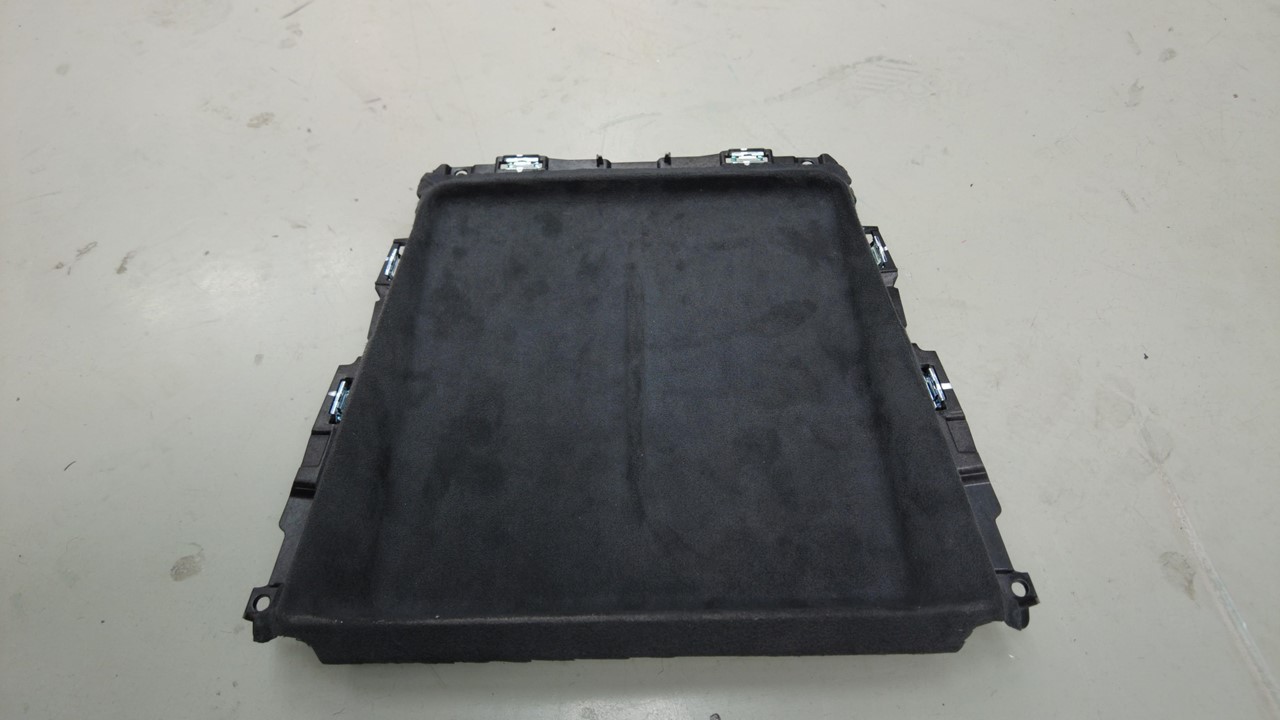

Étagère à téléphone - console centrale (retrait et remplacement)
Code de correction
15190302902
FRT
0,12
REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire.
REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com.
REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.
Caractéristiques techniques de couple
Description | Valeur de couple | Outils recommandés | Réutiliser/remplacer | Remarques |
---|---|---|---|---|
Vis (x4) qui fixent l'ensemble station d'accueil téléphonique et module de chargeur à la console centrale Vis (x3) qui fixe le module de chargeur inductif au socle de téléphone |
![]() 1.2 Nm (.9 lbs-ft) |
|
Réutiliser |
Retirer
- Retirez la garniture autour du socle pour téléphone. Voir Socle - station d'accueil de téléphone - console centrale (retrait et remplacement),
-

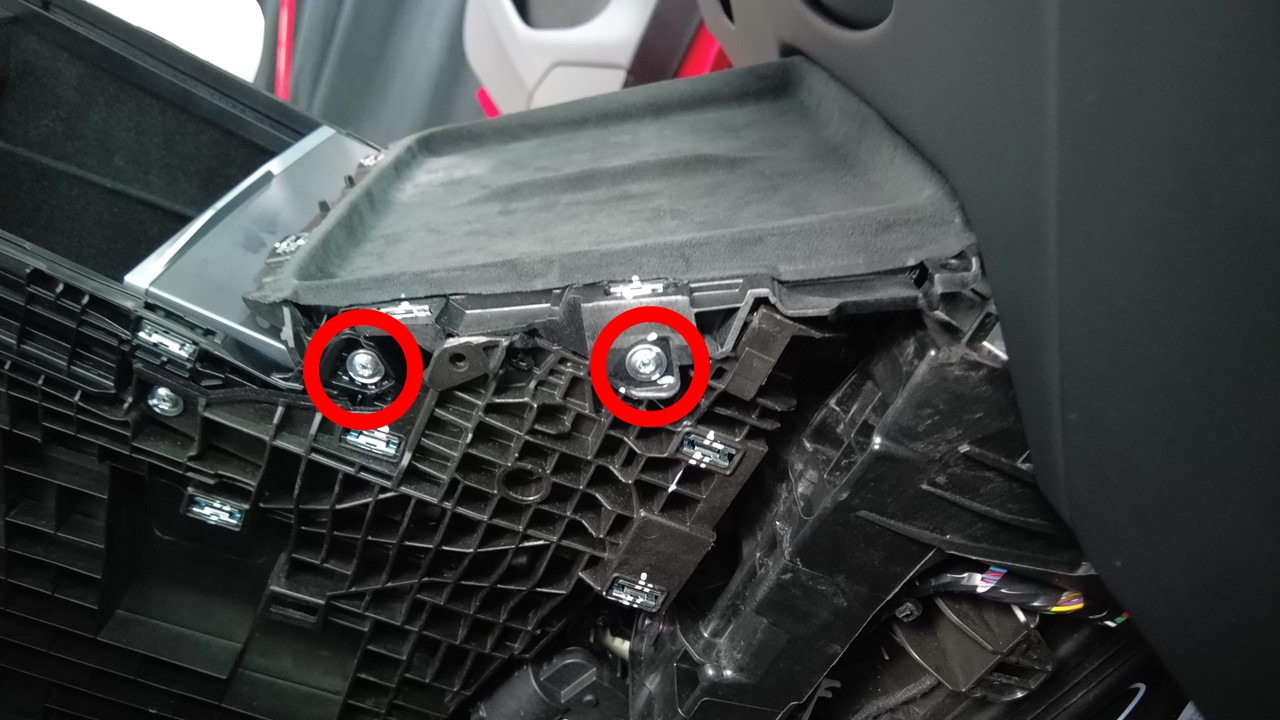

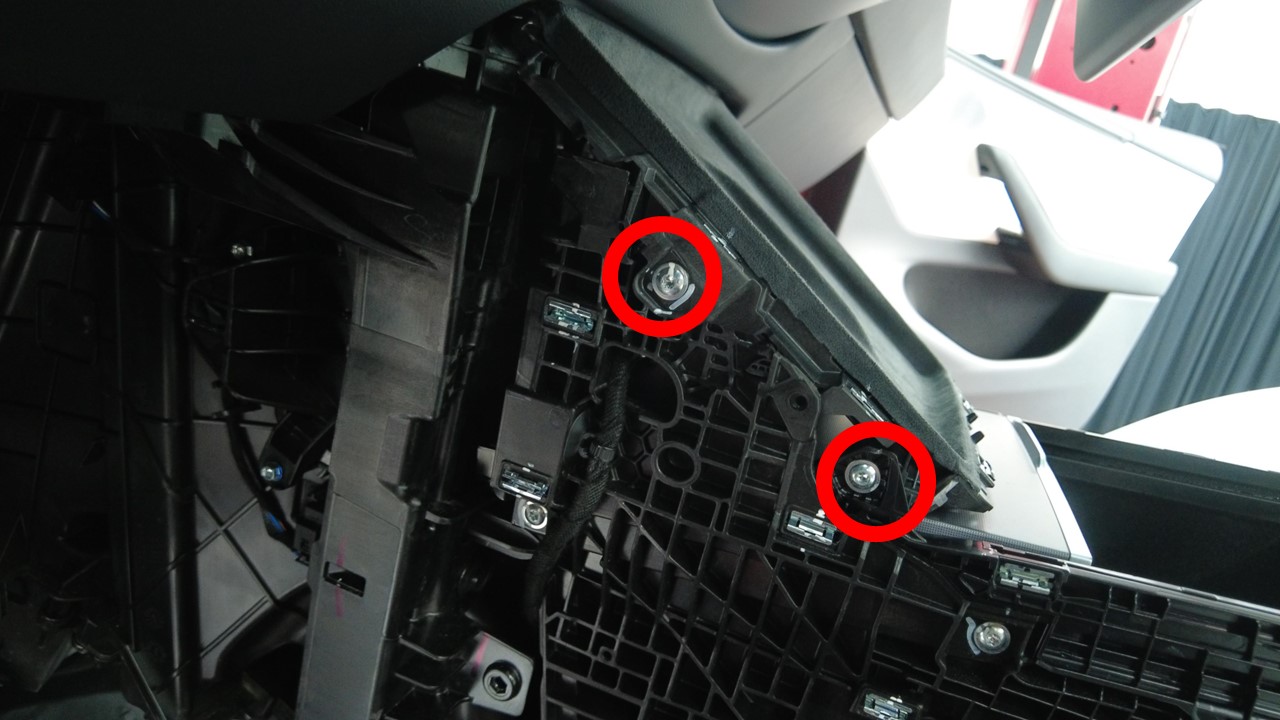

Retirez les vis (x4) qui fixent l'ensemble de socle pour téléphone et de module de chargeur à la console centrale.
TIpNous recommandons l’utilisation des outils suivants :
- Embout Torx T20
- Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
-

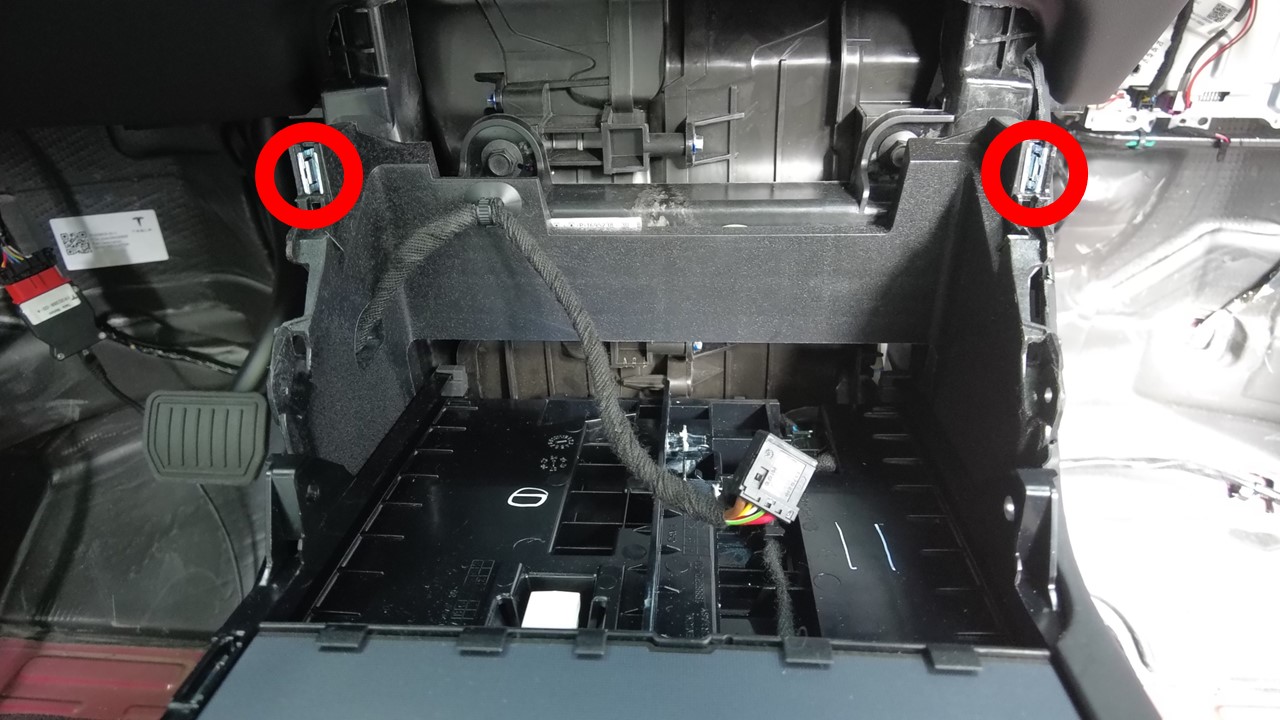

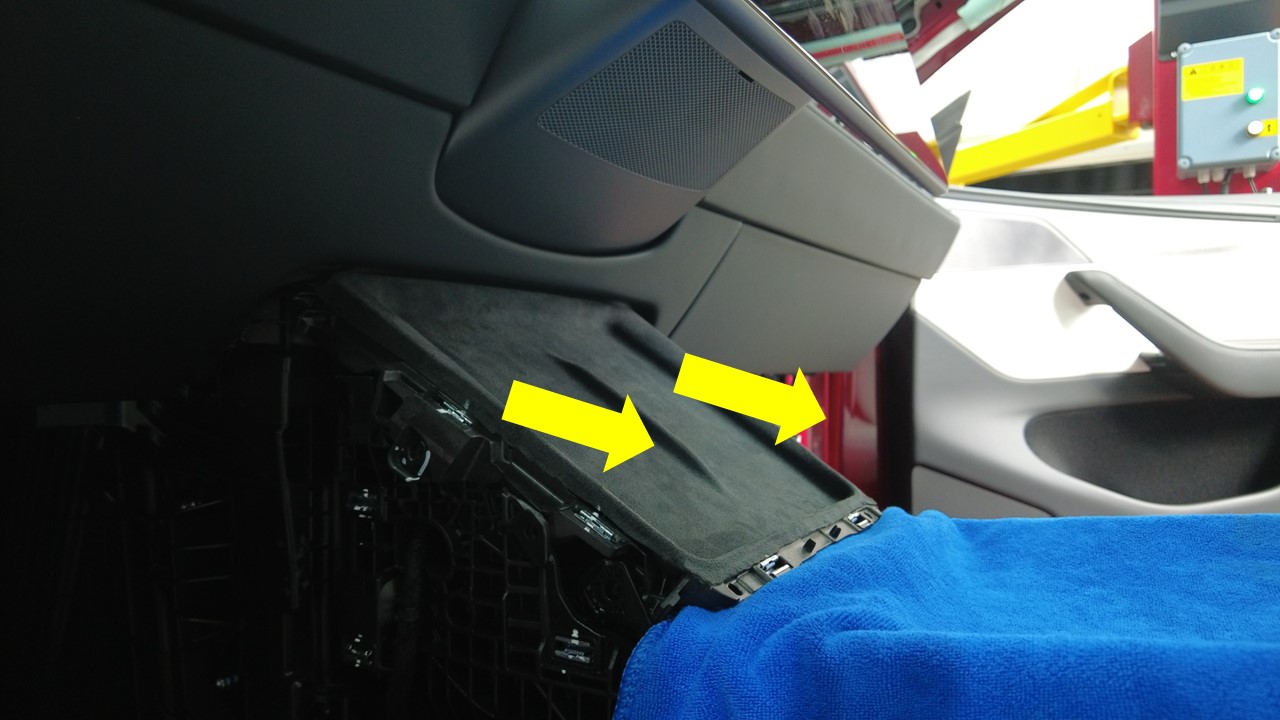

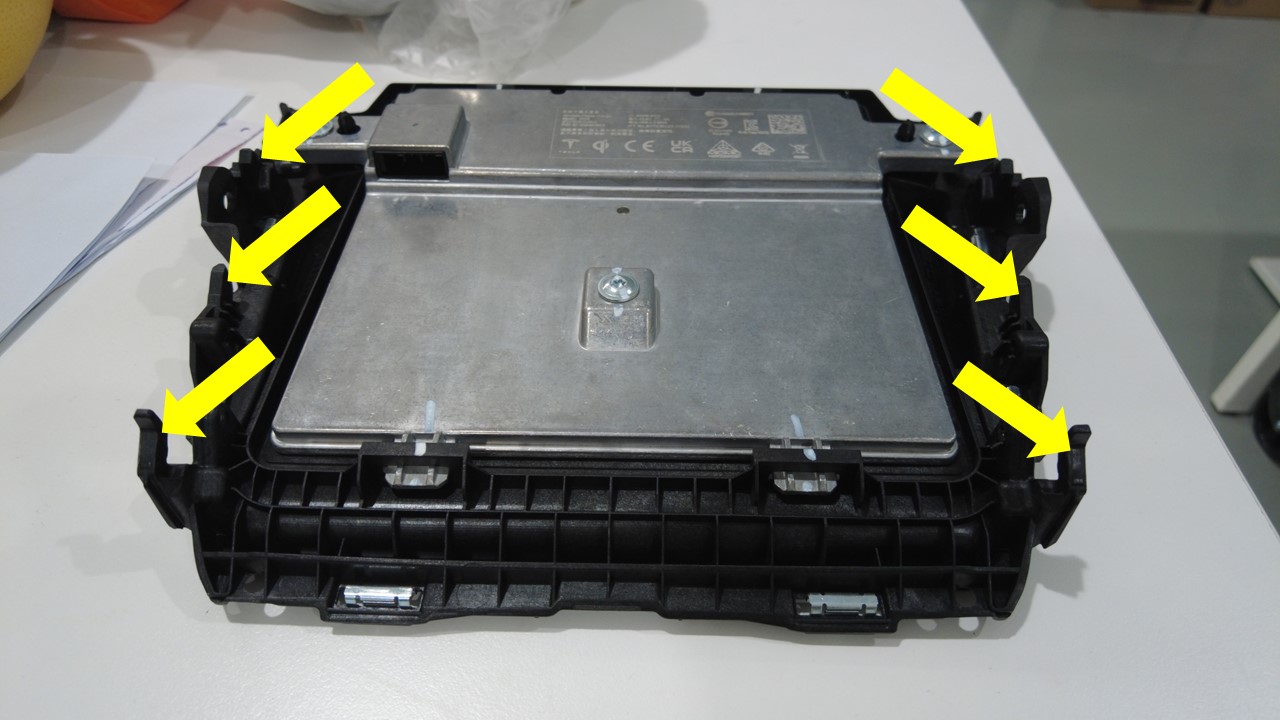

Placez une serviette sur le panneau de recouvrement de la porte coulissante pour éviter tout dommage, puis relâchez les languettes (x6) et les attaches (x2) qui fixent l'ensemble de socle pour téléphone et de module de chargeur à la console centrale.
RemarqueNe retirez pas complètement l'ensemble, car le faisceau est encore relié.

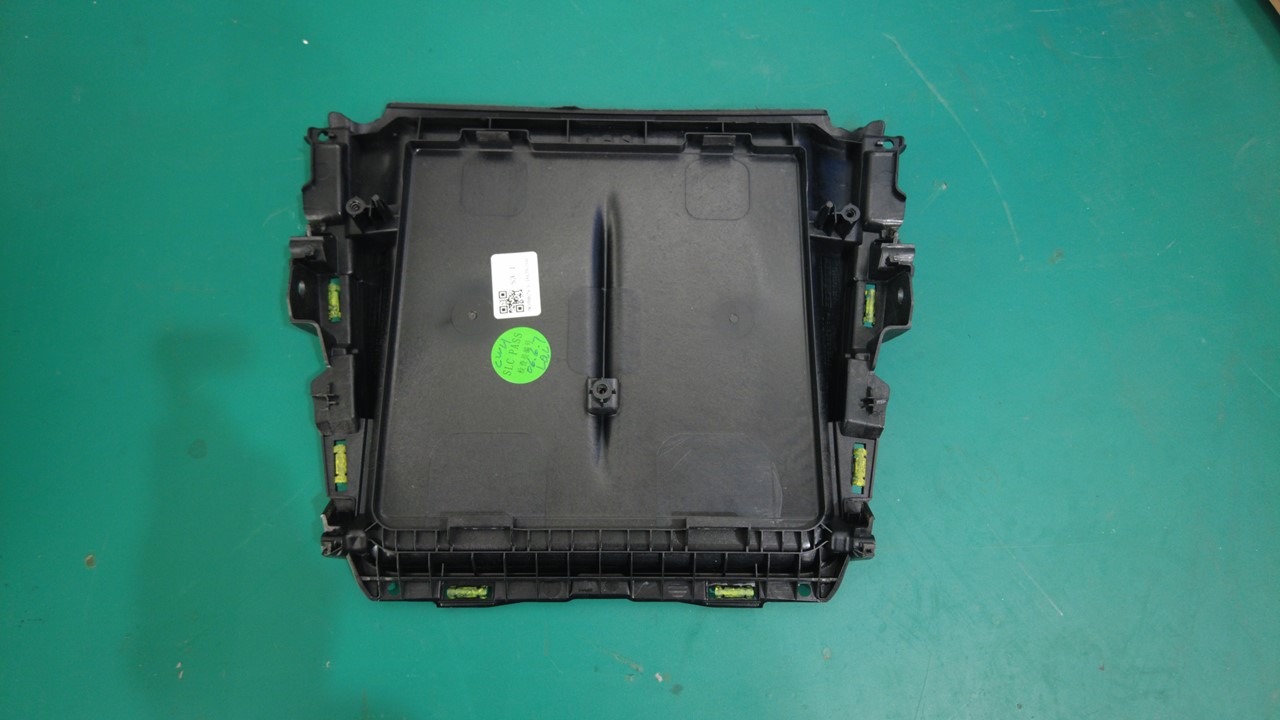

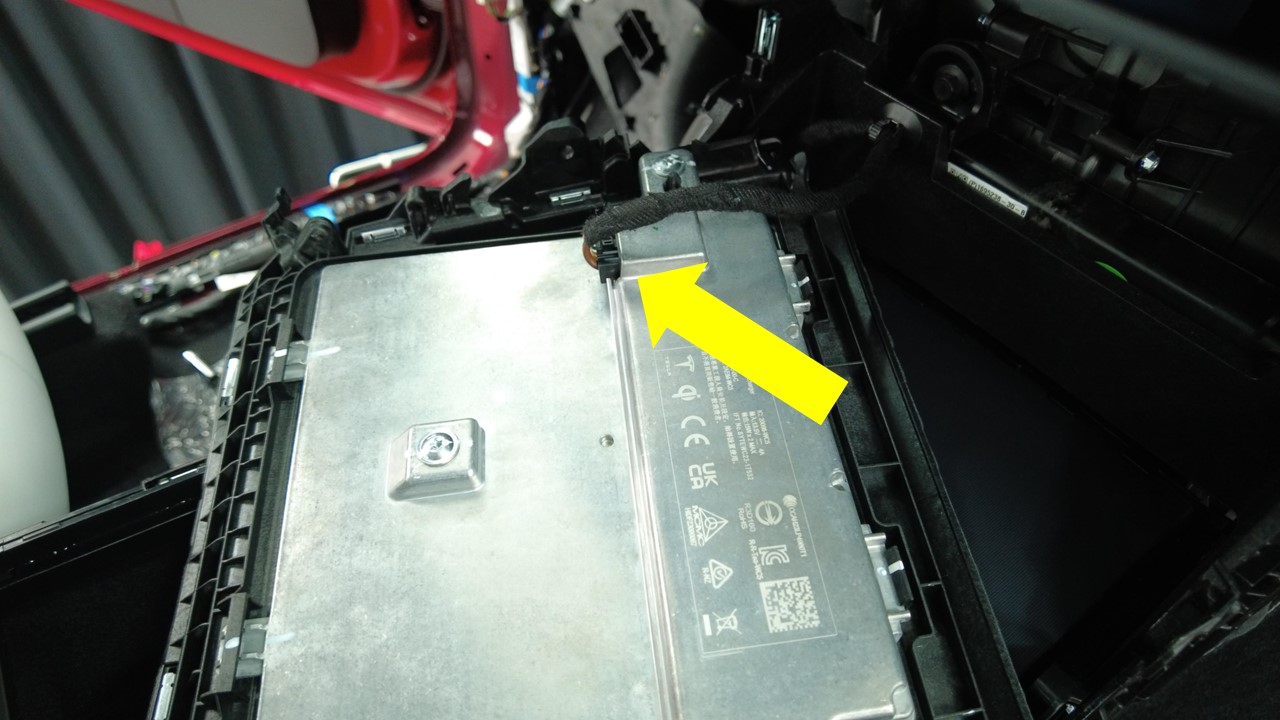

- Débranchez le connecteur électrique du module de chargeur inductif, puis retirez l'ensemble de socle pour téléphone et de module de chargeur de la console centrale.
-
Retirez les vis (x3) qui fixent le chargeur inductif au socle pour téléphone.
TIpNous recommandons l’utilisation des outils suivants :
- Embout Torx T20
- Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
- Relâchez les languettes (x2) en haut du module de chargeur inductif, puis inclinez le module vers le haut et retirez-le du socle pour téléphone.
Installer
- Faites glisser le module de chargeur inductif dans les repères et les attaches de positionnement du socle pour téléphone, puis engagez complètement les languettes (x2) en haut du module.
-
Installez les vis (x3) qui fixent le module de chargeur inductif au socle pour téléphone.1.2 Nm (.9 lbs-ft)TIpNous recommandons l’utilisation des outils suivants :
- Embout Torx T20
- Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
- Branchez le connecteur électrique du module de chargeur inductif.
- Fixez les languettes (x6) et les attaches (x2) qui fixent l'ensemble de socle pour téléphone et de module de chargeur à la console centrale, puis retirez la serviette.
-
Installez les vis (x4) qui fixent l'ensemble de socle pour téléphone et de module de chargeur à la console centrale.1.2 Nm (.9 lbs-ft)TIpNous recommandons l’utilisation des outils suivants :
- Embout Torx T20
- Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
- Installez la garniture autour du socle pour téléphone. Voir Socle - station d'accueil de téléphone - console centrale (retrait et remplacement),
