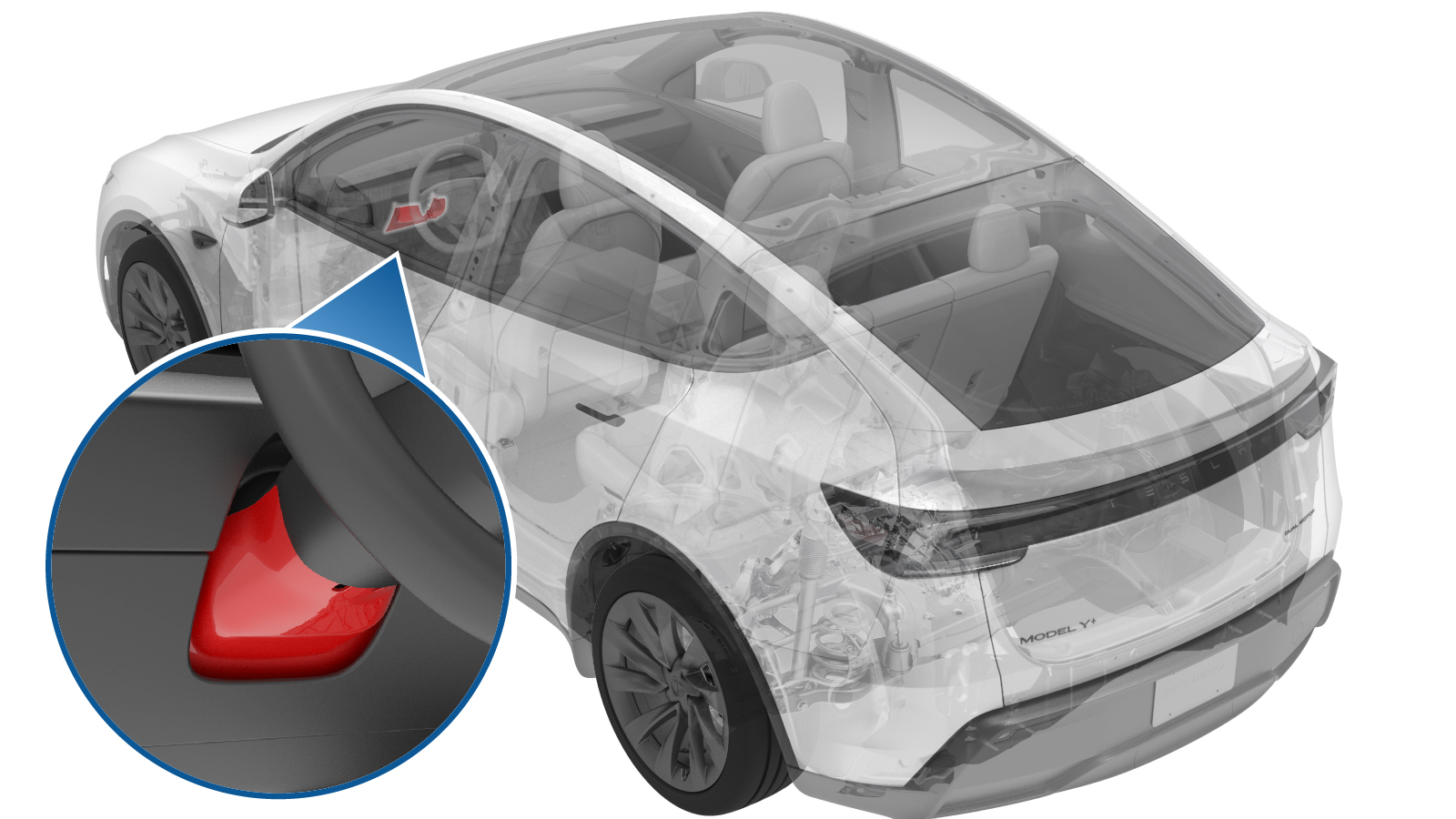

Gap Hider - Steering Column - Lower (RHD) (Remove and Replace)

Code de correction 1405012002 FRT 0.42 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps à taux fixe (FRT) connexe représentent tout le travail à accomplir pour cette procédure, y compris les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Spécifications de couple

Tableau 1. Spécifications de couple: Gap Hider - Steering Column - Lower (RHD) (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons (x2) qui fixent le cache-espace inférieur à la colonne de direction
2.3 Nm (1.7 lbs-ft)
  • Douille Torx T25
 Réutiliser

Retirer

  1. Ouvrez la porte avant droite et abaissez la vitre avant droite.
  2. Reculez le siège avant droit.
  3. Sur l'écran tactile, touchez Contrôles > Direction, et utilisez la molette de défilement gauche pour régler la colonne de direction en position complètement vers l'extérieur et complètement vers le bas, puis touchez Enregistrer.
  4. Débranchez l’alimentation BT. Voir LV Power (Disconnect and Connect) (Modify),
  5. Retirez le coussin gonflable du conducteur. Voir Airbag - Driver (Remove and Replace),
  6. Retirez le volant. Voir Steering Wheel (Remove and Install),
  7. Retirez les carénages supérieur et inférieur du tableau de bord. Voir Instrument Panel Steering Column Shroud Lower (Remove and Replace),
  8. Retirez le panneau inférieur du tableau de bord. Voir Assembly - Instrument Panel - Lower (Remove and Replace),

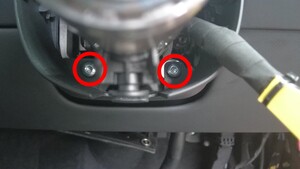

  9. Retirez les boulons (x2) qui fixent le cache-espace inférieur à la colonne de direction.
    Conseil
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25

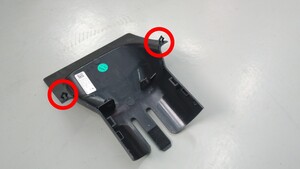

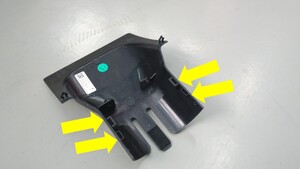

  10. Libérez les attaches (x2) et les goujons de guidage (x4) qui fixent le cache-espace inférieur au cache-espace supérieur, puis retirez le cache-espace inférieur du véhicule.

Installer

  1. Alignez les goujons de guidage (x4), puis installez les attaches (x2) qui fixent le cache-espace inférieur au cache-espace supérieur.

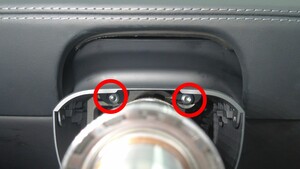

  2. Posez les boulons (x2) qui fixent le cache-espace inférieur à la colonne de direction.
    2.3 Nm (1.7 lbs-ft)
    Conseil
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  3. Installez l’ensemble inférieur du tableau de bord. Voir Assembly - Instrument Panel - Lower (Remove and Replace),
  4. Installez les carénages supérieur et inférieur du tableau de bord. Voir Instrument Panel Steering Column Shroud Lower (Remove and Replace),
  5. Installez le volant. Voir Steering Wheel (Remove and Install),
  6. Installez le sac gonflable du conducteur. Voir Airbag - Driver (Remove and Replace),
  7. Branchez l’alimentation BT. Voir LV Power (Disconnect and Connect) (Modify),
  8. Sur l'écran tactile, touchez Contrôles > Direction, et utilisez la molette de défilement gauche pour régler la colonne de direction dans sa position d'origine.
  9. Déplacez le siège avant droit dans sa position d'origine.
  10. Soulevez la vitre avant droite et fermez la porte avant droite.
