Hose - Chiller To Battery - RHD (Remove and Replace)

Code de correction 1830020602 FRT 0.90 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-03-19: Publication d'une nouvelle procédure.

Retirer

  1. Ouvrez la porte avant droite et baissez complètement la vitre avant droite.
  2. Activez le mode Entretien. Voir Mode Entretien,
  3. Déverrouillez la passerelle du véhicule. Voir Passerelle (déverrouiller),
  4. Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) : PROC_VCFRONT_X_START-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Start Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
    via Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
  5. Débranchez l’alimentation à basse tension. Voir Alimentation 12 BT (déconnecter et connecter),
  6. Soulevez et soutenez le véhicule. Voir Raise Vehicle - 2 Post Lift (Soulever le véhicule - pont élévateur à 2 poteaux).
  7. Retirez le boulcier aérodynamique avant. Voir Panneau - écran aérodynamique - avant (retirez et remplacez),
  8. Placez un contenant de vidange de liquide de refroidissement sous le côté avant gauche de la batterie HT.

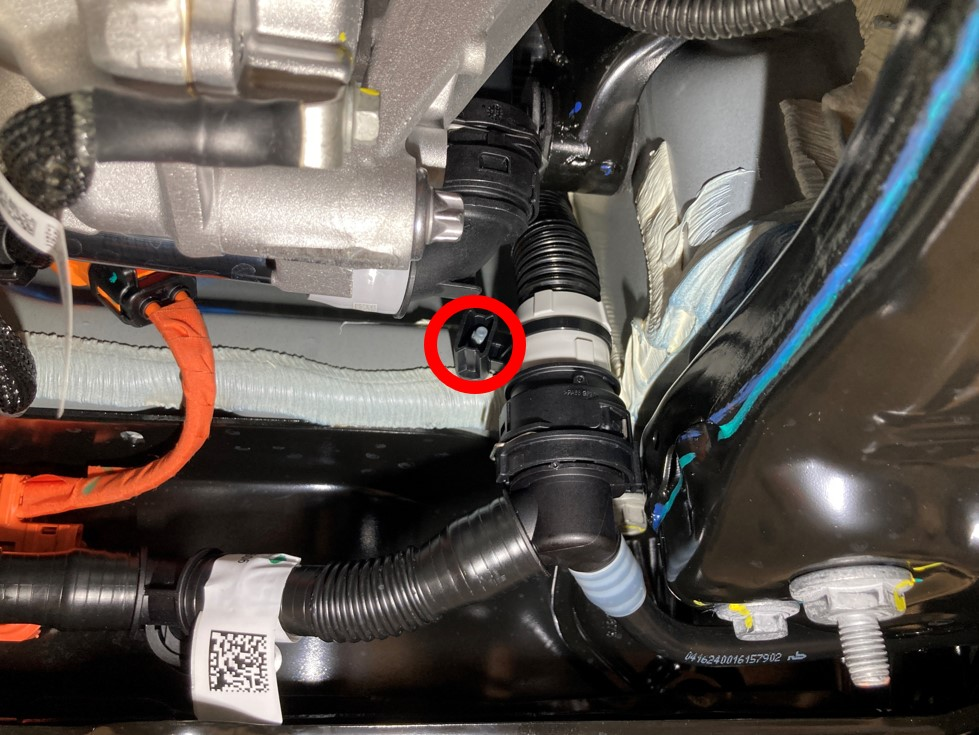

  9. Relâchez l'attache qui fixe le tuyau reliant le refroidisseur à la batterie à la traverse du tableau de bord.
  10. Retirez le tablier arrière situé sous le capot. Voir Underhood Apron - Rear (Remove and Replace) (Tablier sous le capot - arrière [retrait et remplacement]).

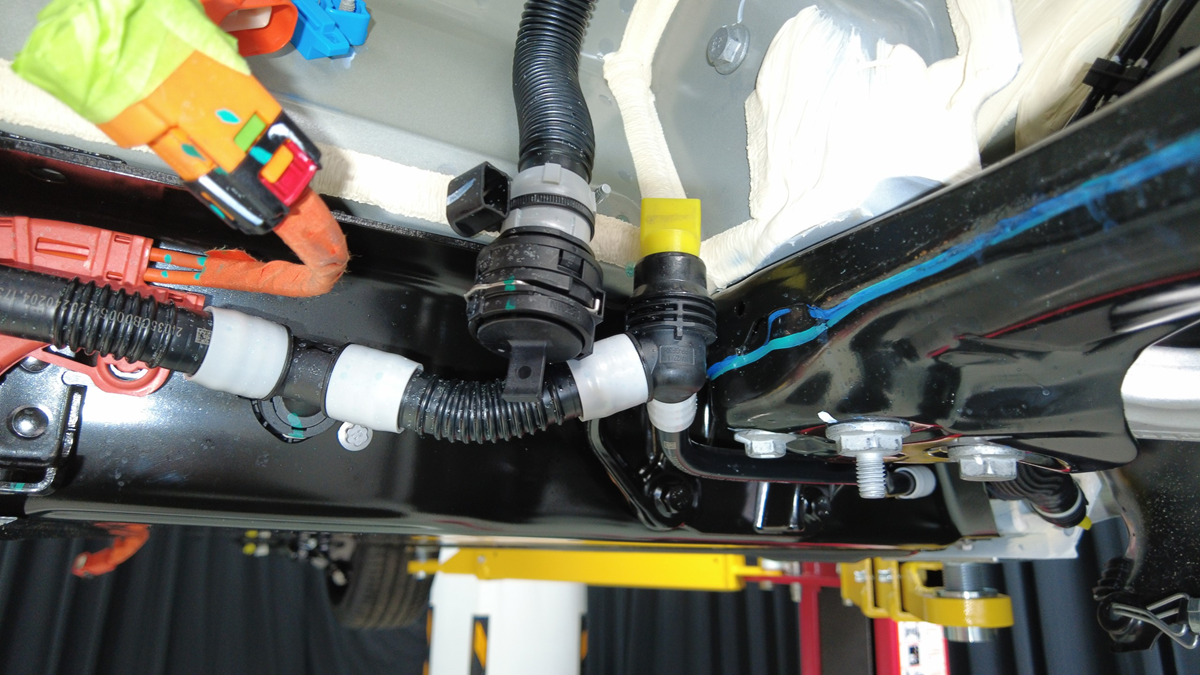

  11. Débranchez les tuyaux du collecteur de la batterie HT et bouchez les deux tuyaux
  12. Retirez le contenant de vidange du liquide situé sous le véhicule, puis abaissez le véhicule.
  13. Positionnez un contenant de vidange de liquide sous l'avant du véhicule.

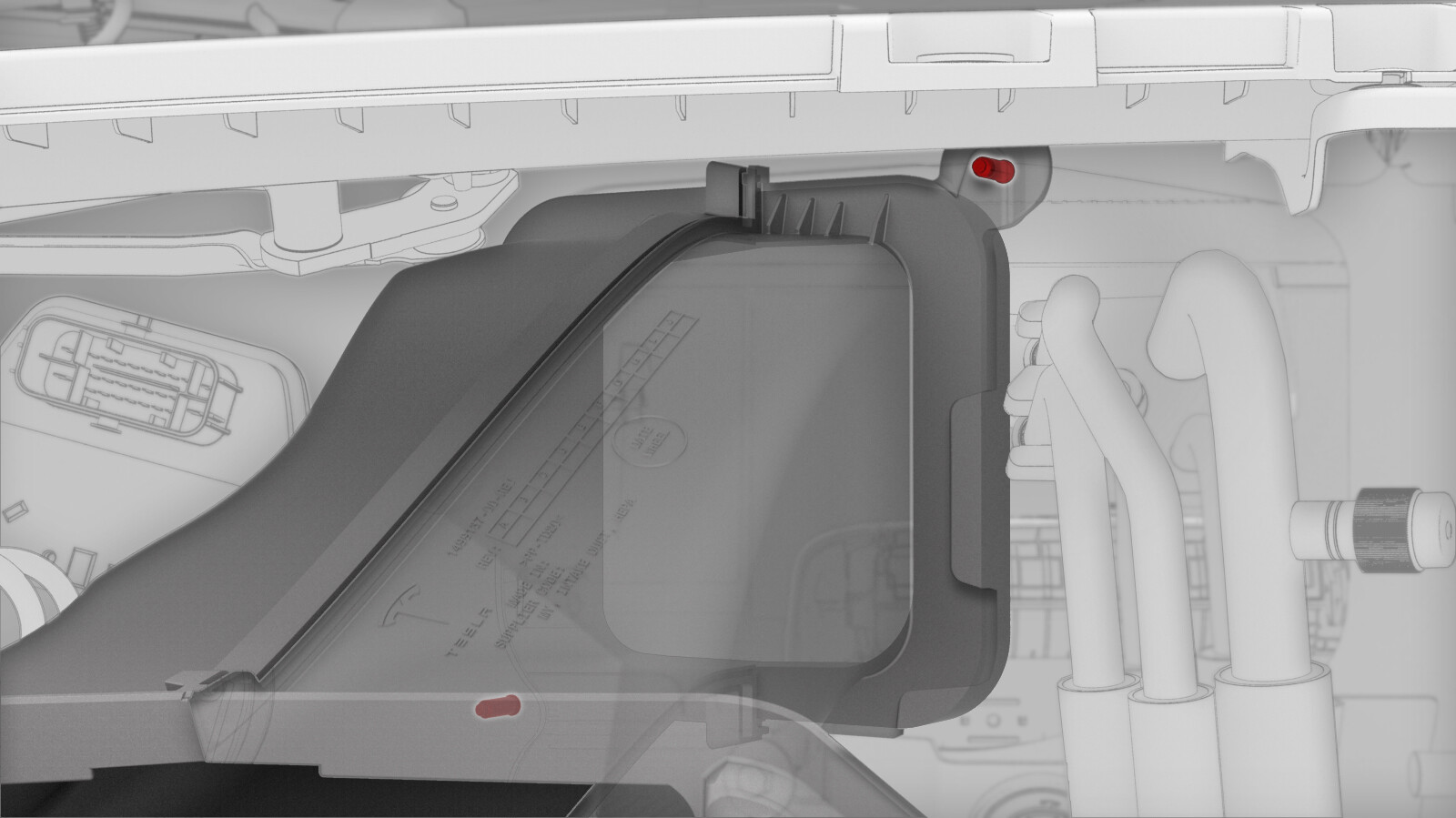

  14. Retirez le boulon qui fixe le conduit d'admission d'air frais à la poutre thermique (couple de serrage de 4 Nm).
  15. Relâchez le conduit d'admission d'air frais des goujons (x2) présents sur la cloison, puis retirez le conduit du véhicule.
  16. Retirez la batterie BT du véhicule. Voir LV Battery (Remove and Install),

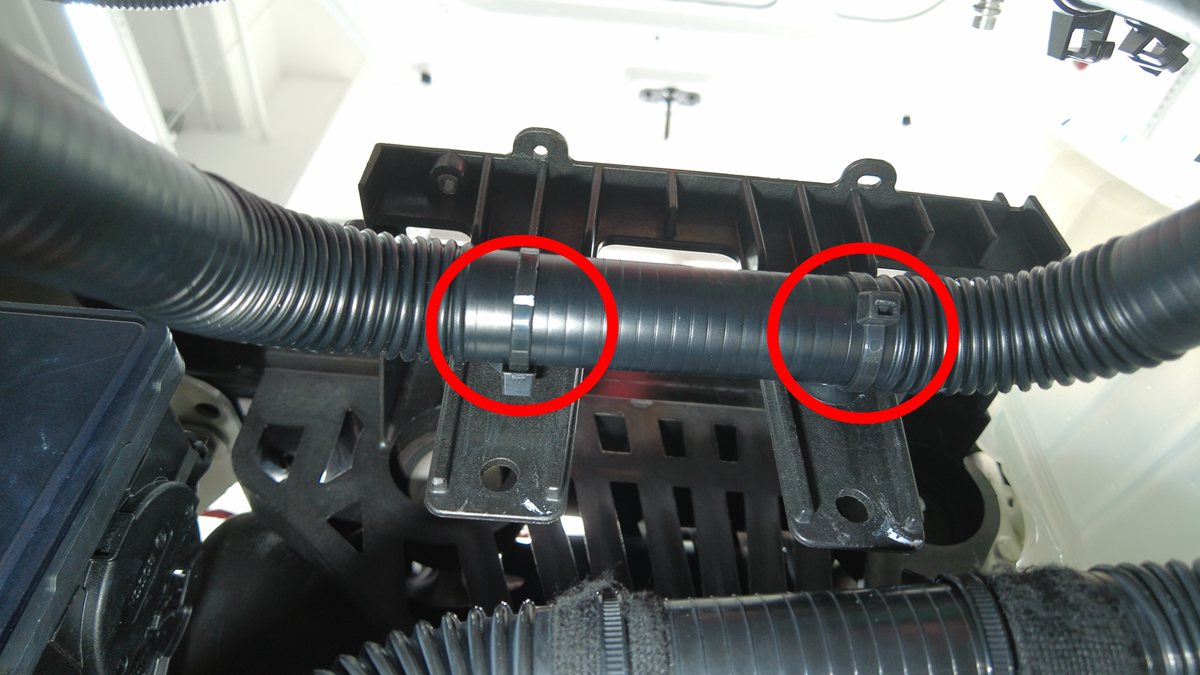

  17. Relâchez les attaches (x2) qui fixent le tuyau reliant le refroidisseur à la batterie au support du compresseur de climatisation.

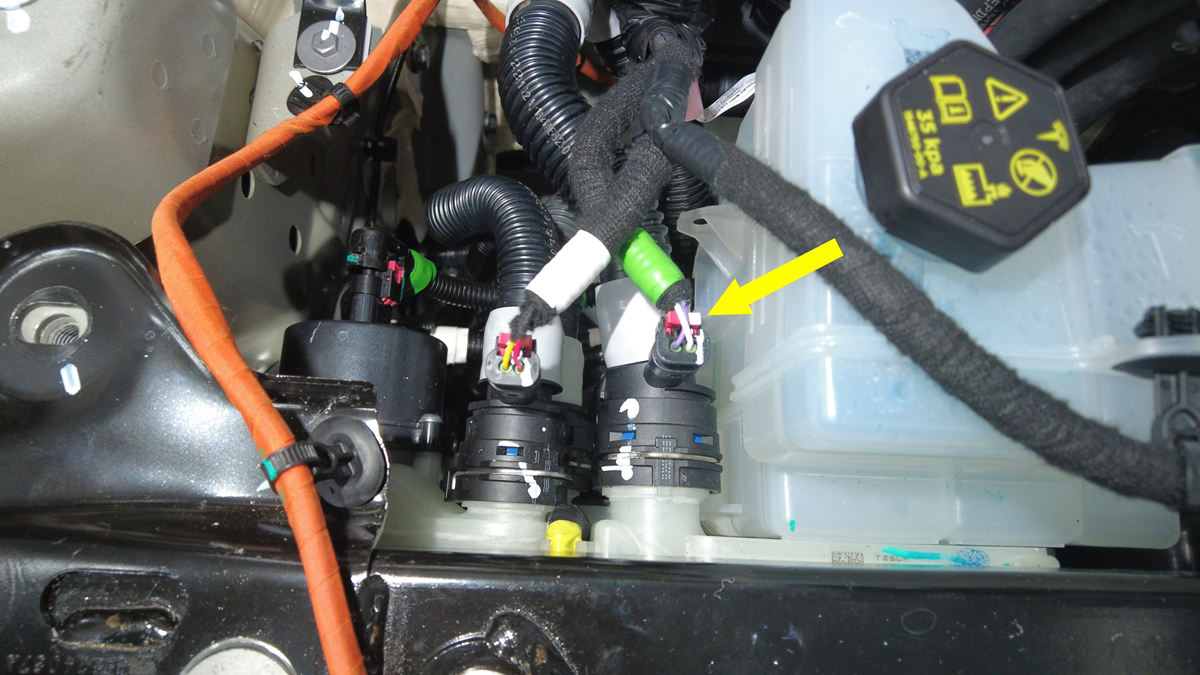

  18. Débranchez le capteur situé sur le tuyau reliant le refroidisseur à la batterie.
  19. Placez du matériel absorbant sous les connexions de liquide de refroidissement de l’ordinateur de bord pour recueillir tout liquide déversé.

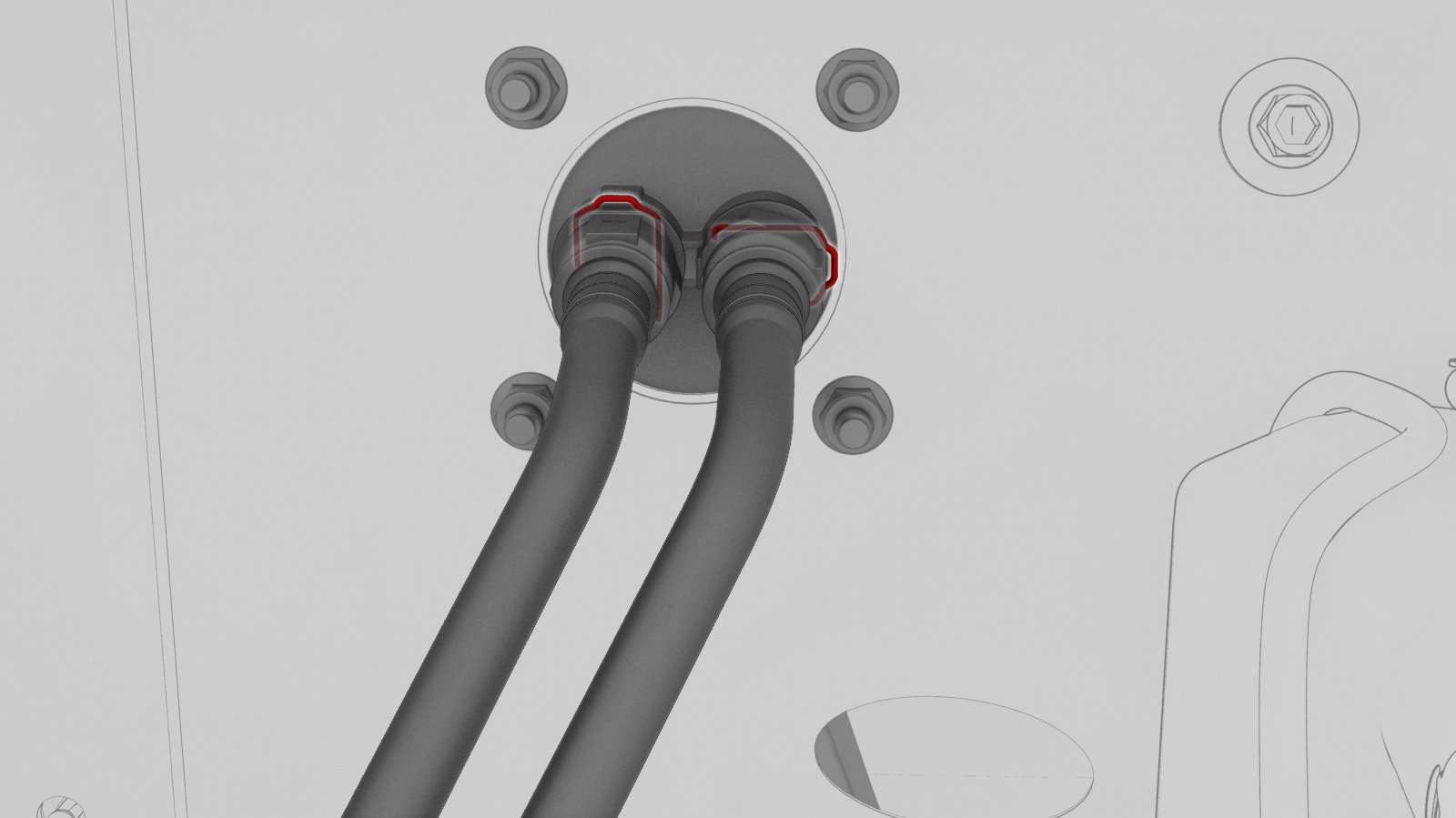

  20. Desserrez les attaches à ressort (x2) qui relient les flexibles de liquide de refroidissement de l’ordinateur de bord aux ports de liquide de refroidissement de l’ordinateur de bord, puis débranchez les flexibles.
  21. Branchez les ports de liquide de refroidissement de l'ordinateur de bord et les tuyaux de liquide de refroidissement de l'ordinateur de bord.

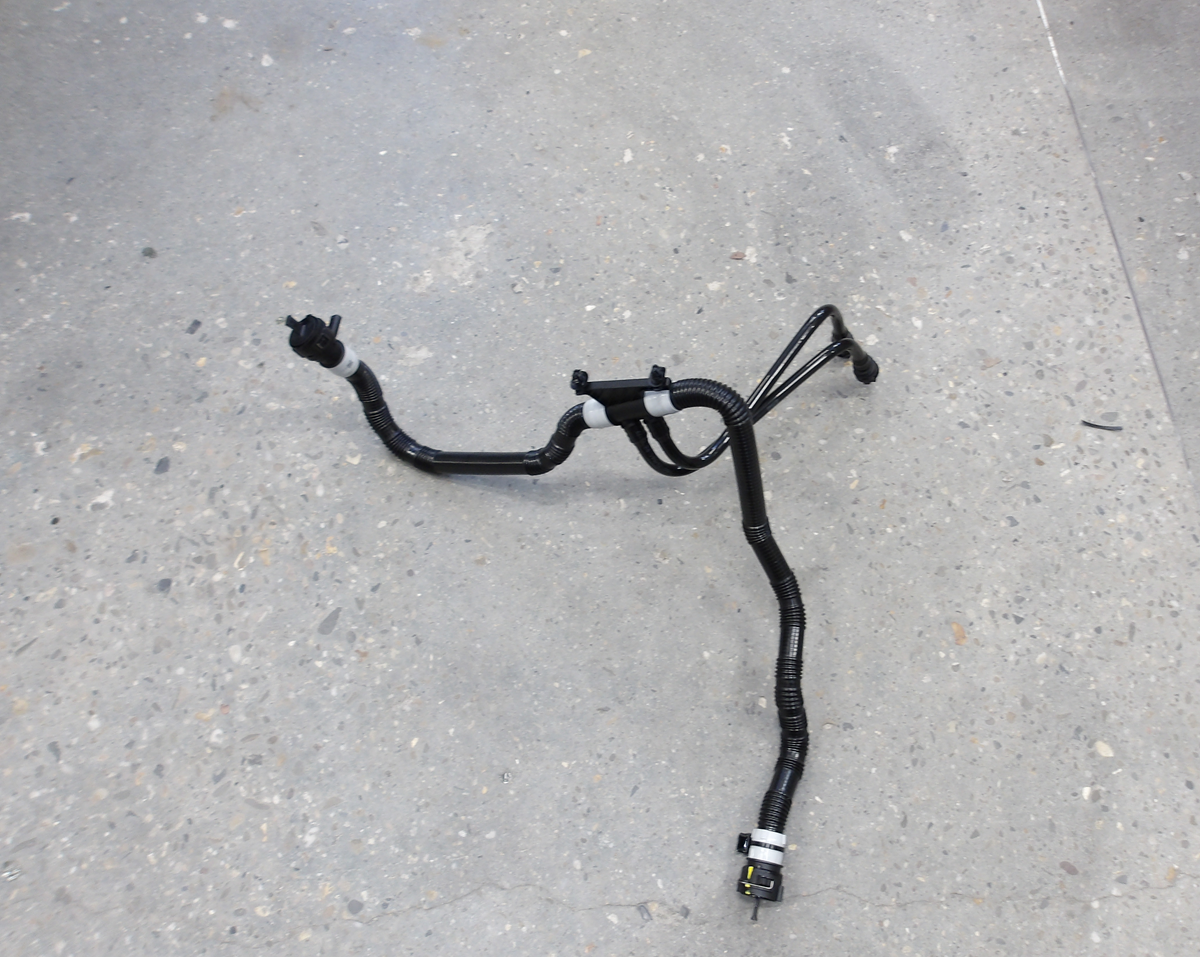

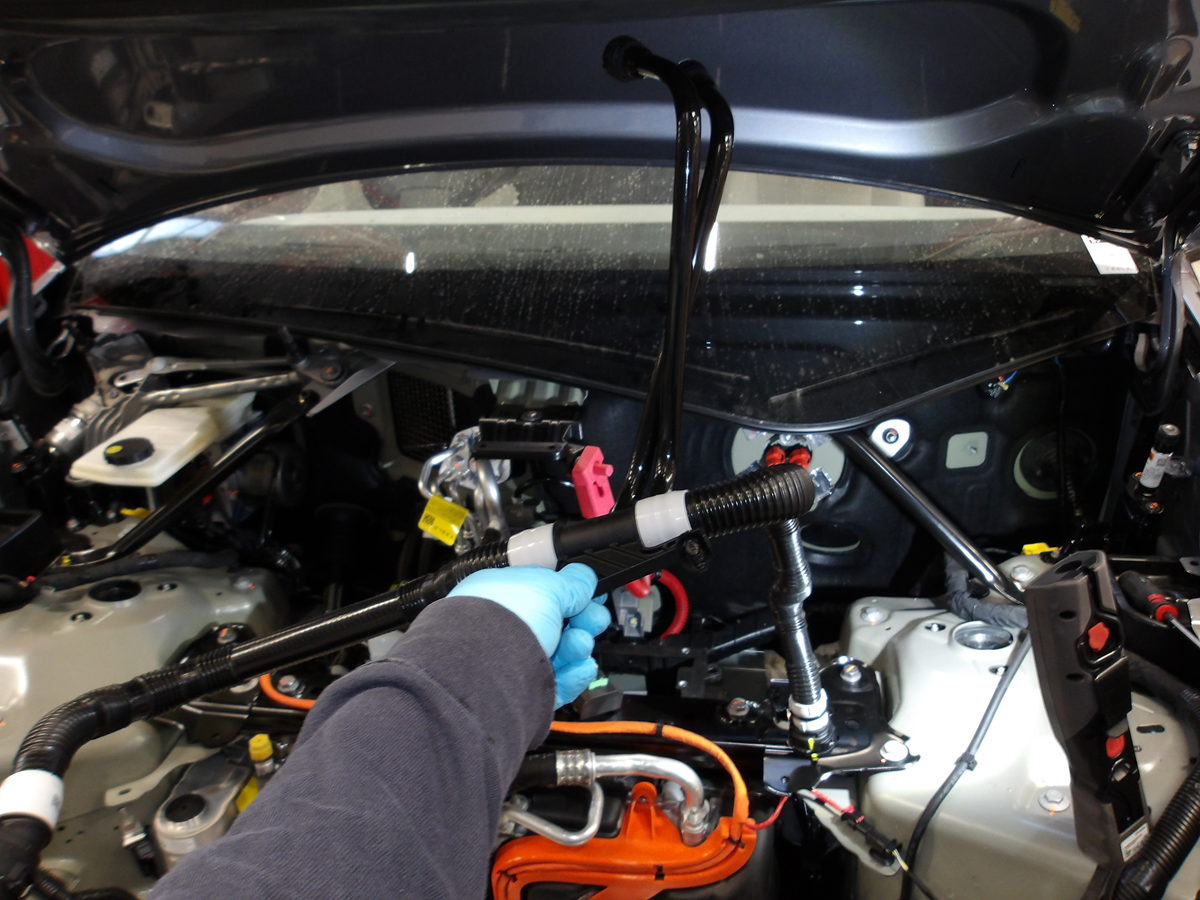

  22. Retirez le tuyau flexible reliant le refroidisseur à la batterie HT du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez le tuyau du côté gauche du véhicule.

Installer

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :

  • Avant d'installer la batterie BT, remplissez à vide le liquide de refroidissement. Voir Système de refroidissement – remplissage sous vide,
  • Après avoir installé la batterie BT, arrêtez la procédure de remplissage/vidange thermique. Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) :PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
  • Effectuez une purge de l'air du système de refroidissement.Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) :TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
  • Vérifiez le niveau du réfrigérant et remplissez au besoin.
