Fascia Assembly - Rear - Partially Remove (Mobile Only) (Remove and Install)

Code de correction 10010501701 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-06-11: Released new procedure.

Retirer

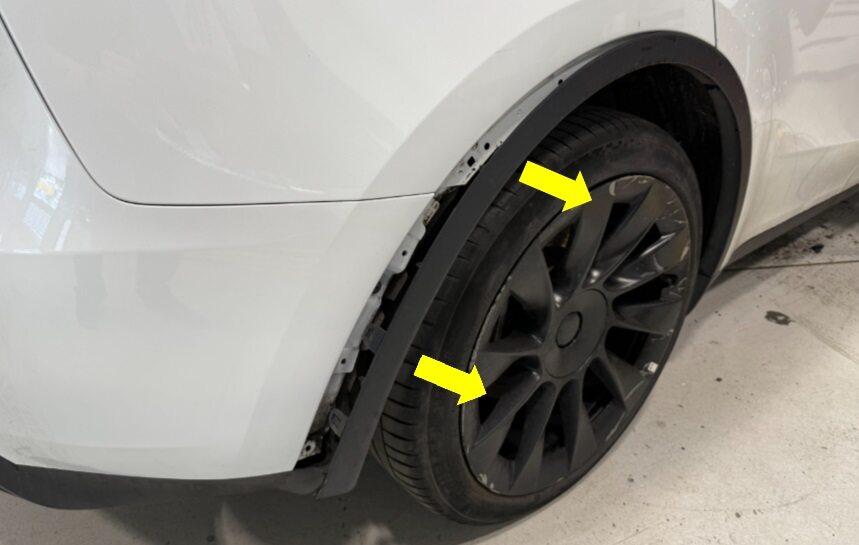

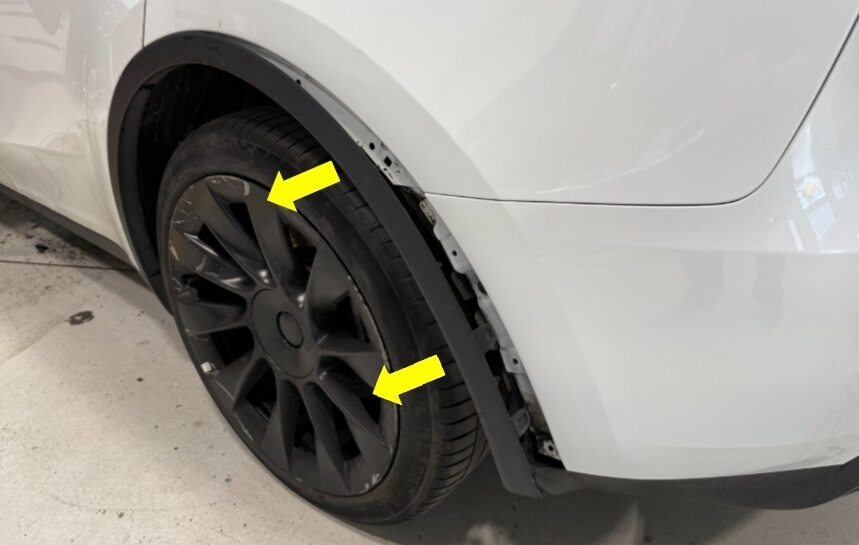

  1. Release the rear half of the LH and RH rear fender garnish from the vehicle.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    6x clips, 2x tabs. Release from center of garnish and work your way outward towards the rear. Use a clip prytool to release the clips at the rear of the fascia to avoid damage to the garnish.
  2. Open the liftgate.

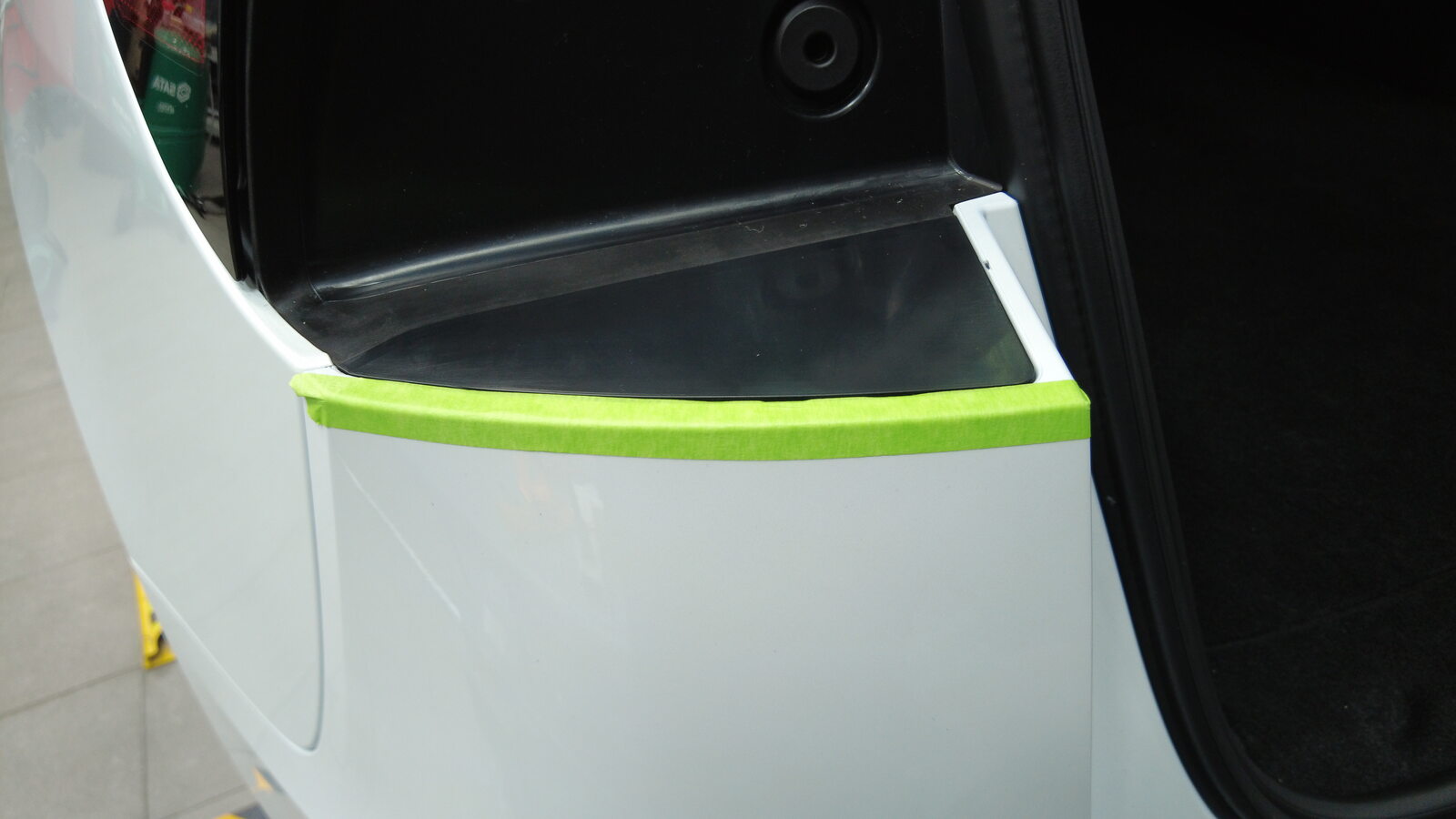

  3. Apply masking tape around the LH corner of the rear upper fascia.

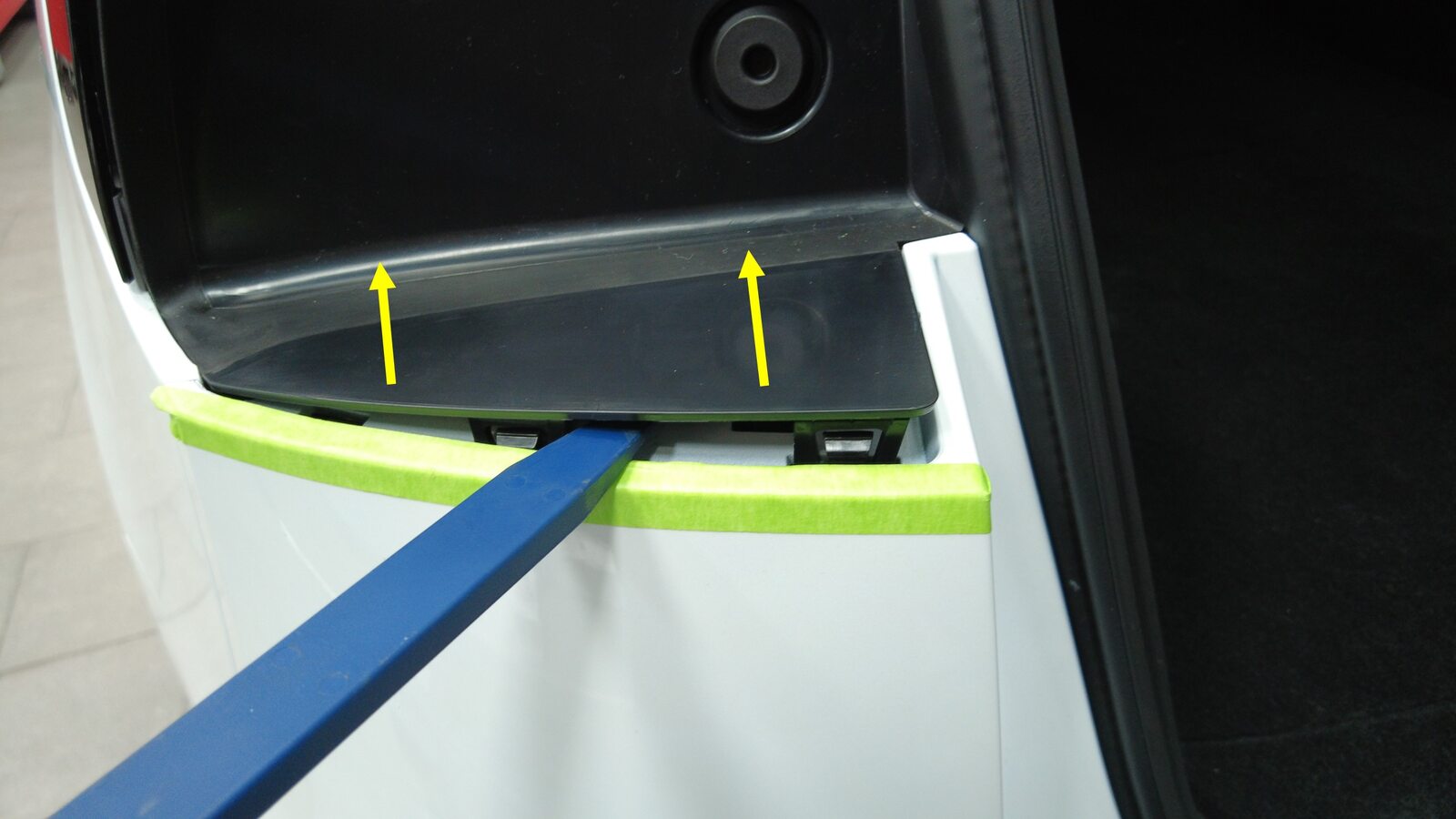

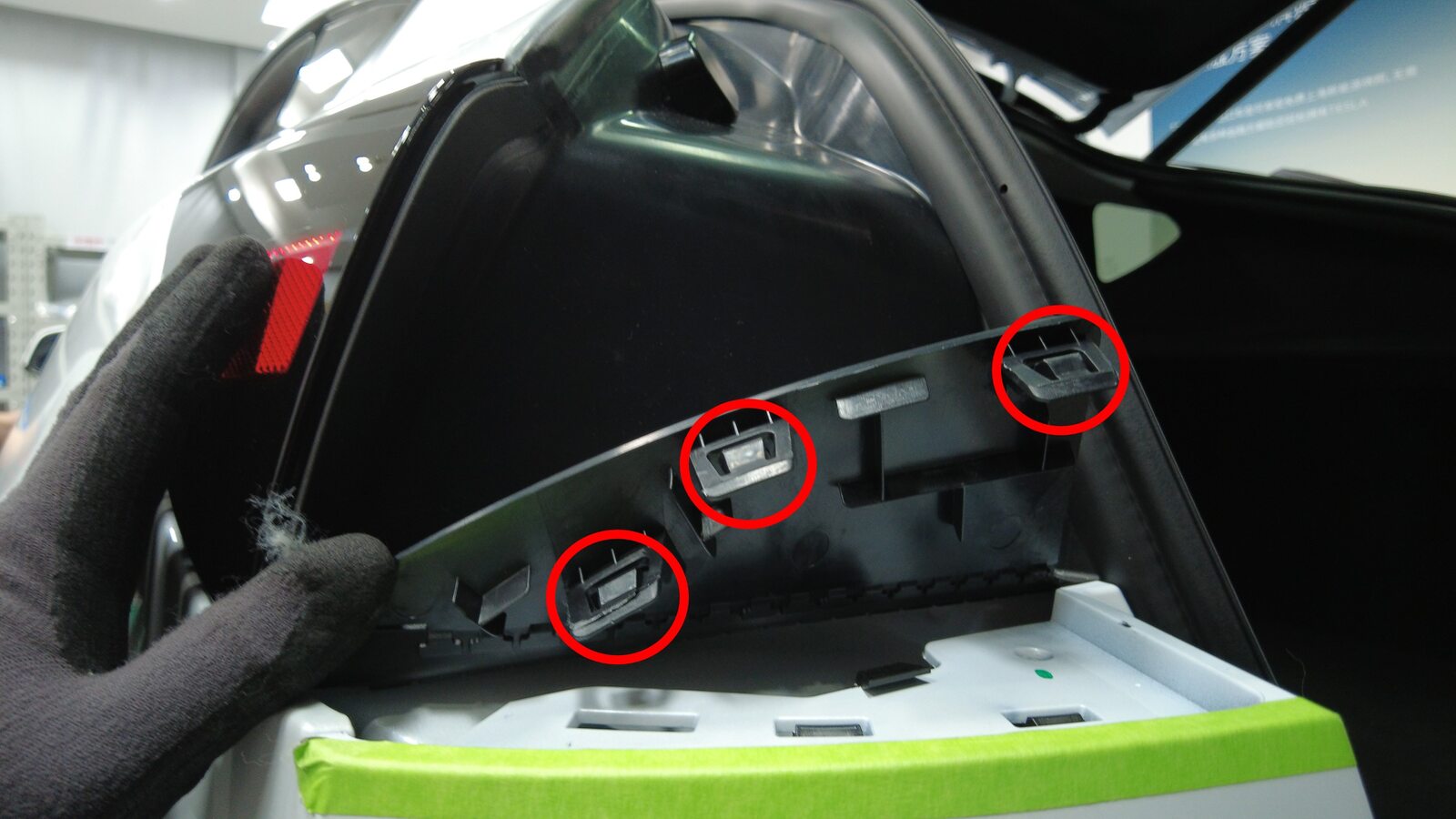

  4. Partially release the LH rear trough trim.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    3x clips

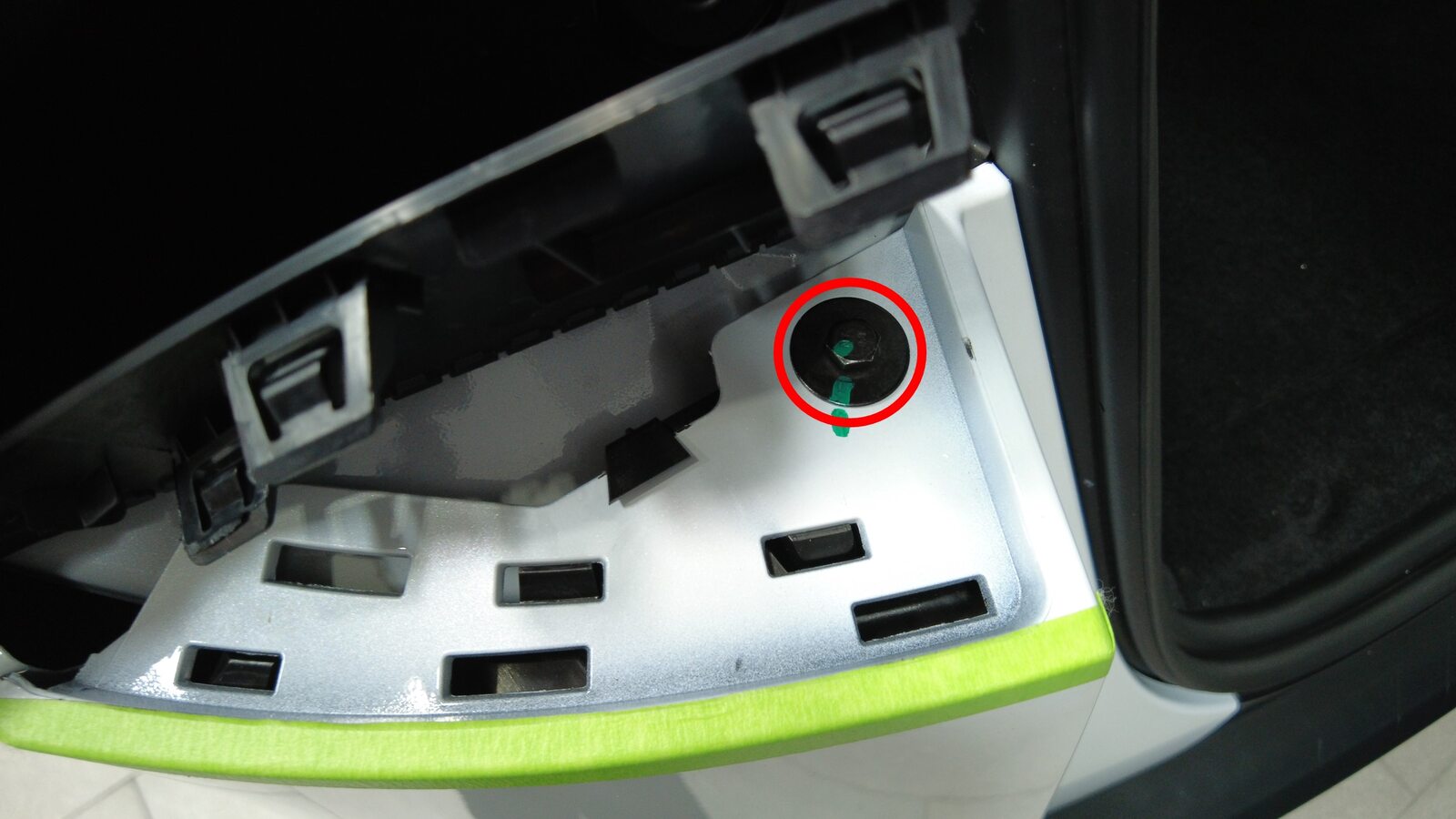

  5. Remove the bolt that attaches the LH corner of the rear fascia to the body.

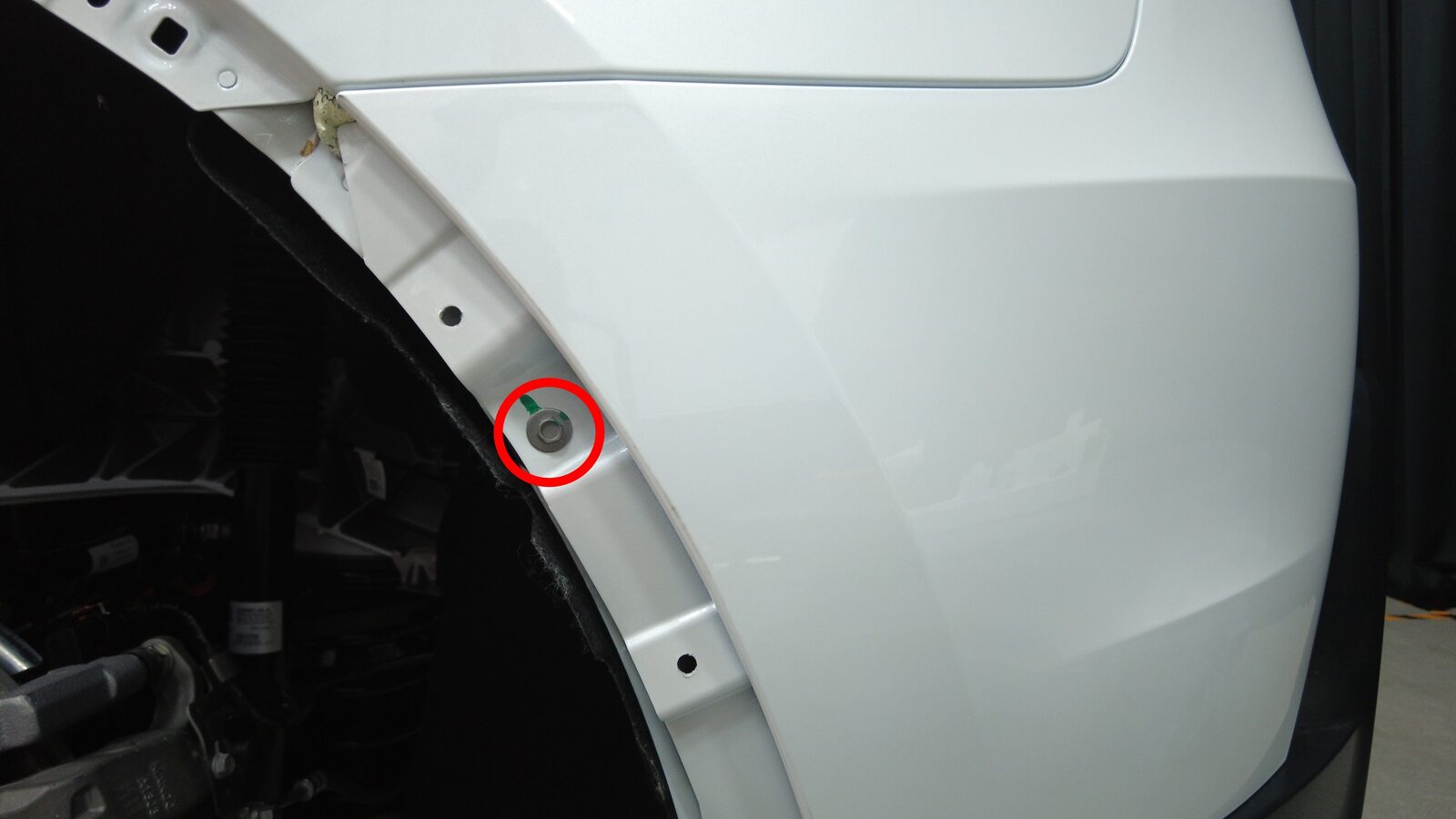

  6. Remove the screw that attaches the LH rear fascia to the body.
  7. Repeat steps 3 through 6 at the RH side of the vehicle.

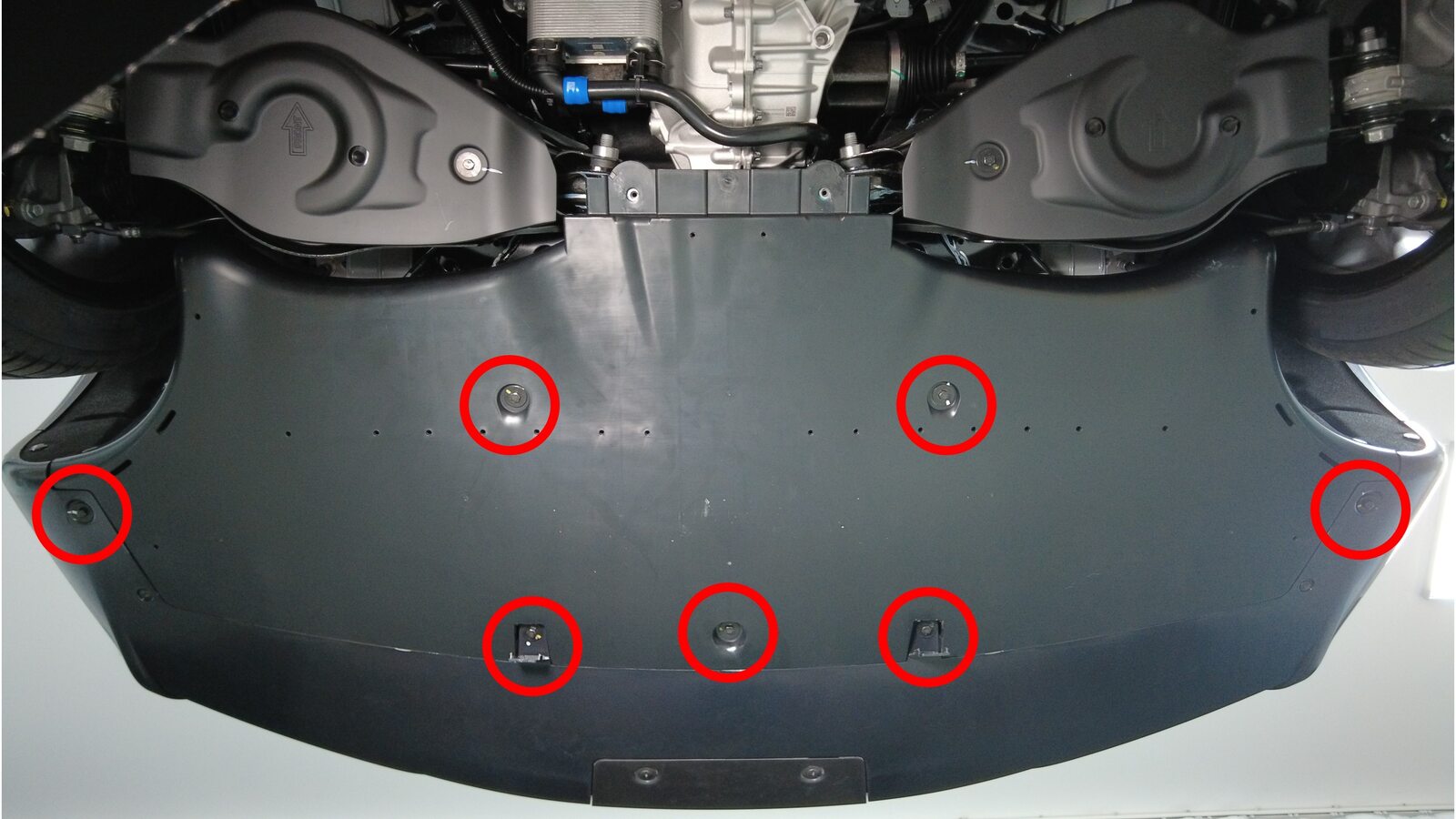

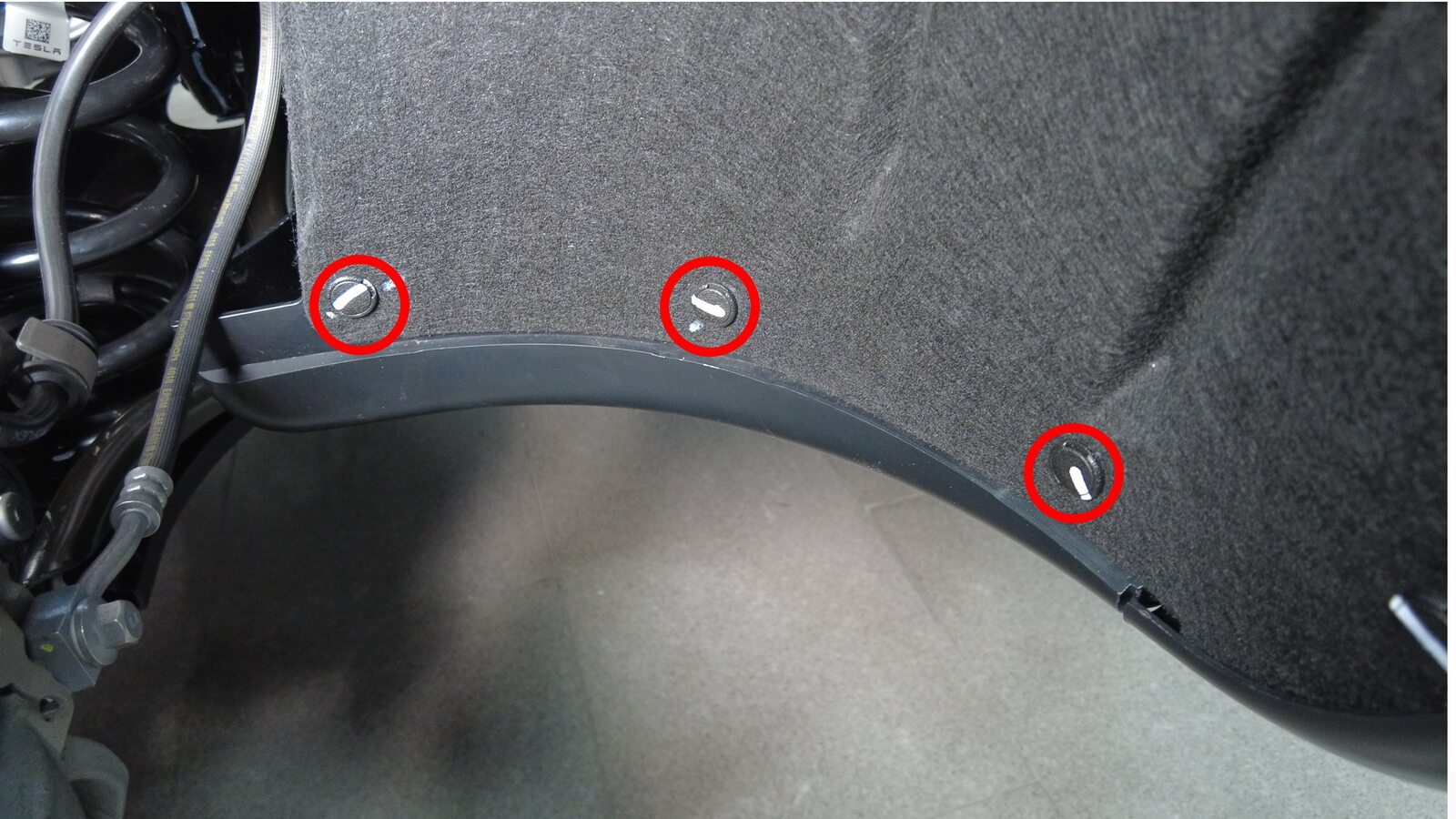

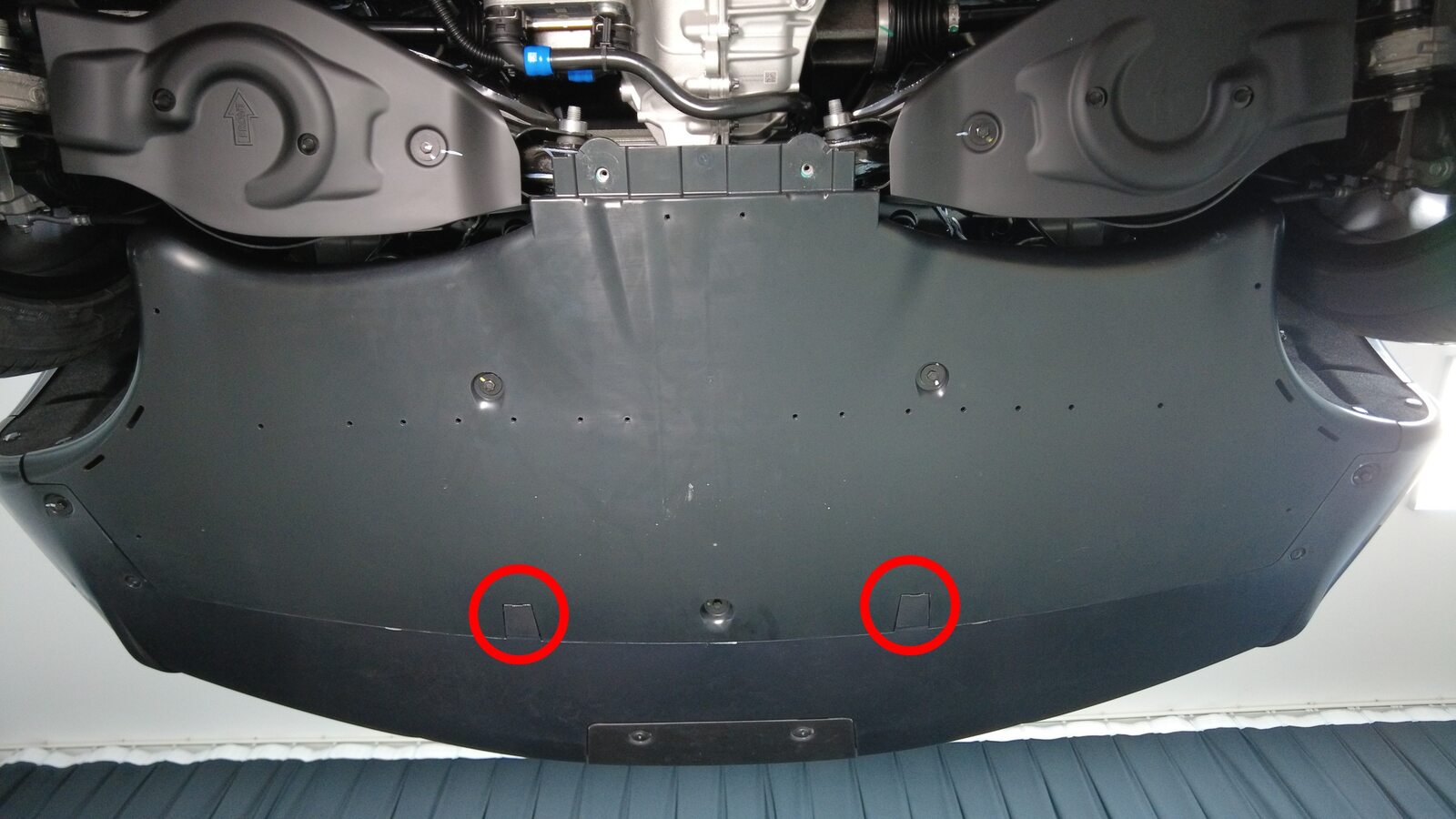

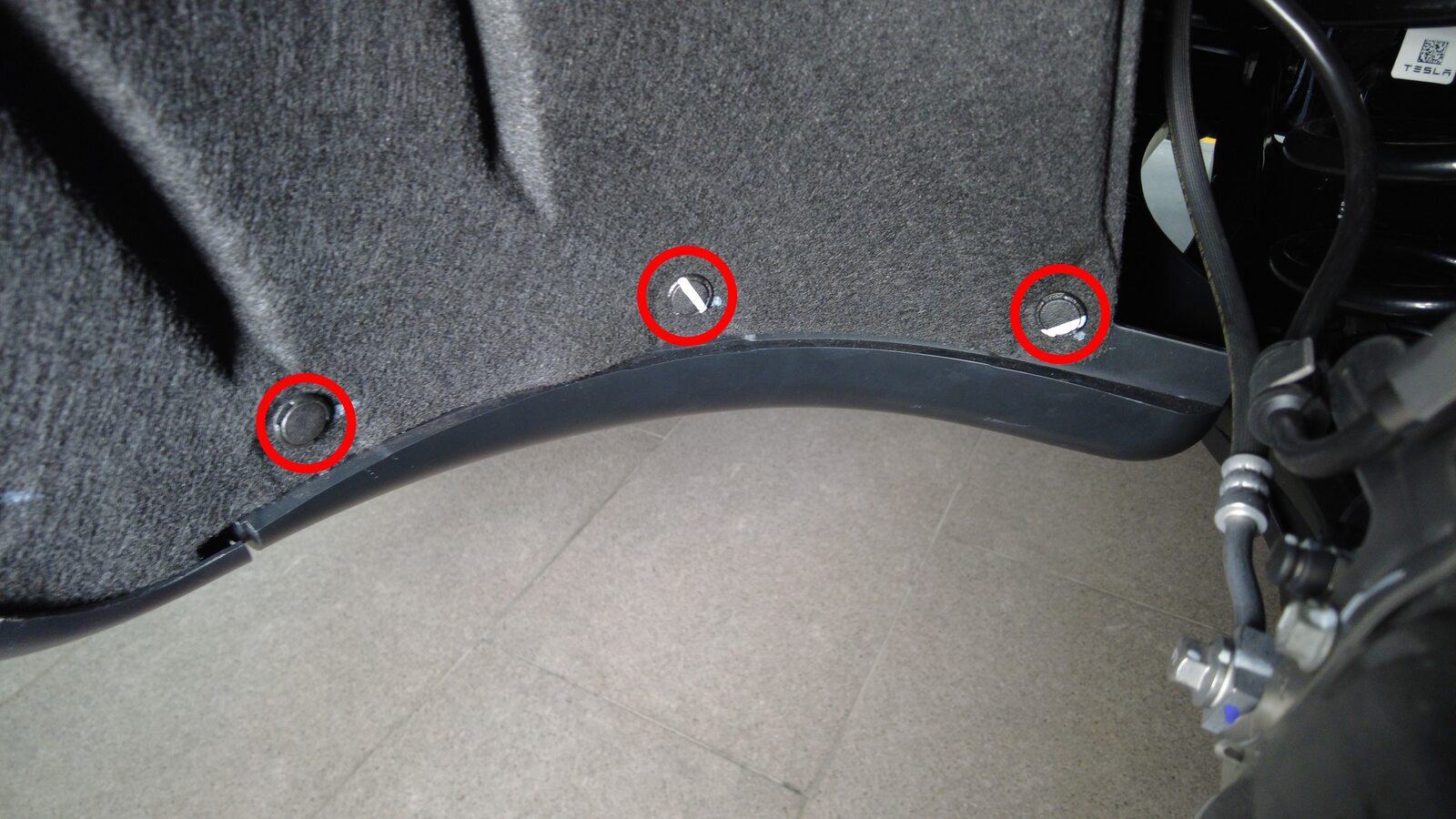

  8. Release rear fascia diffuser
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x fastener covers, 7x bolts, 6x push clips.

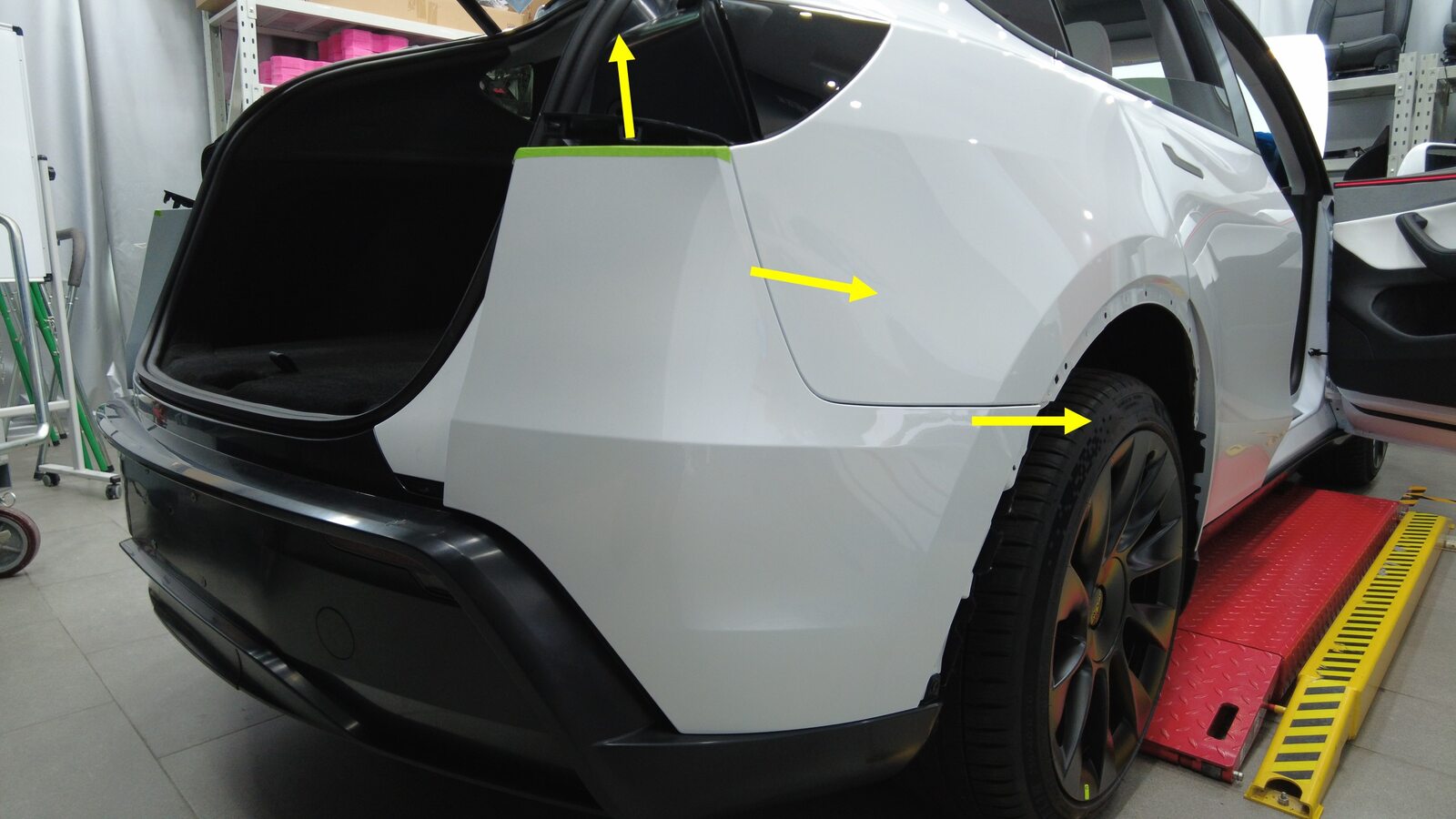

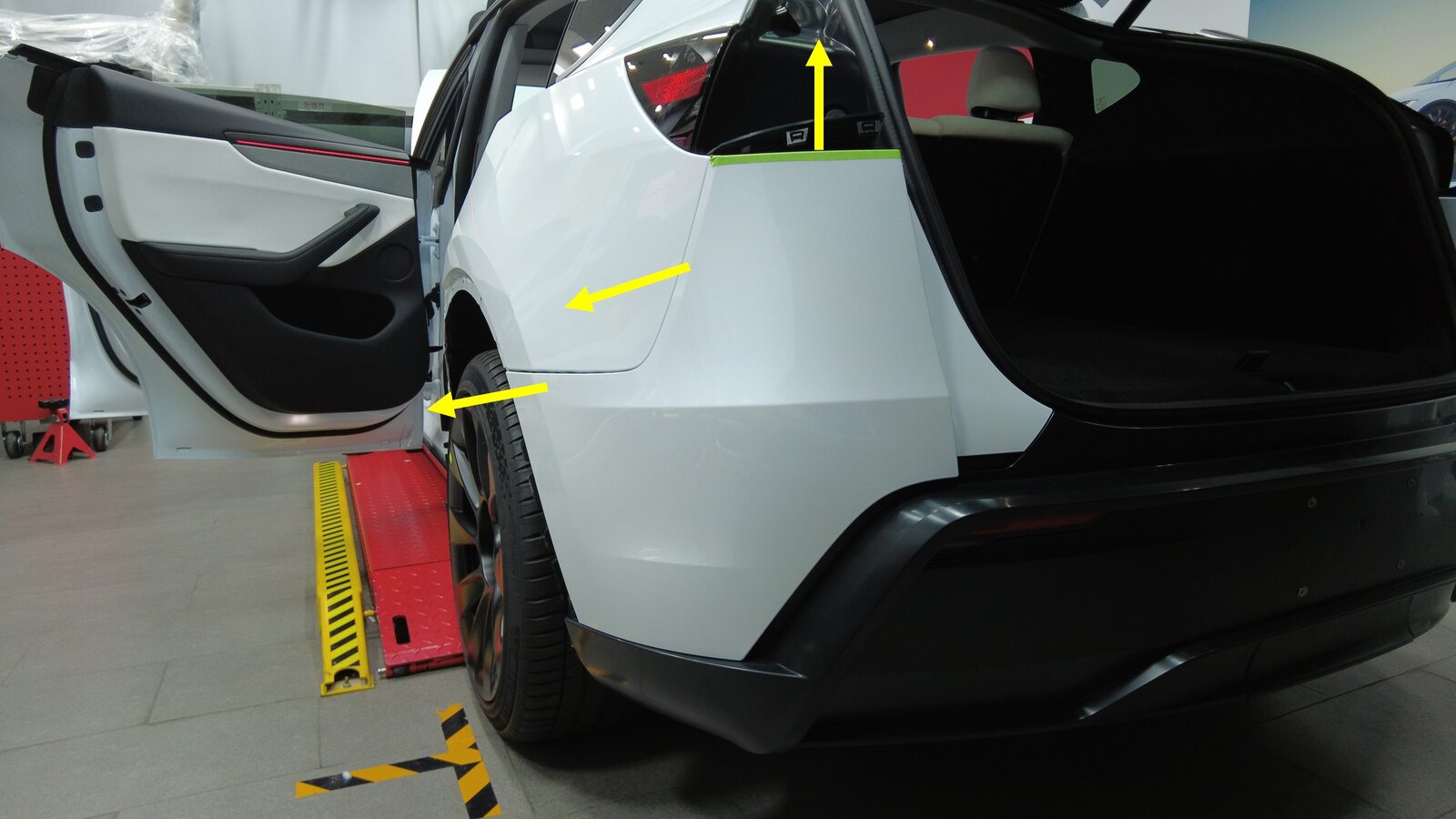

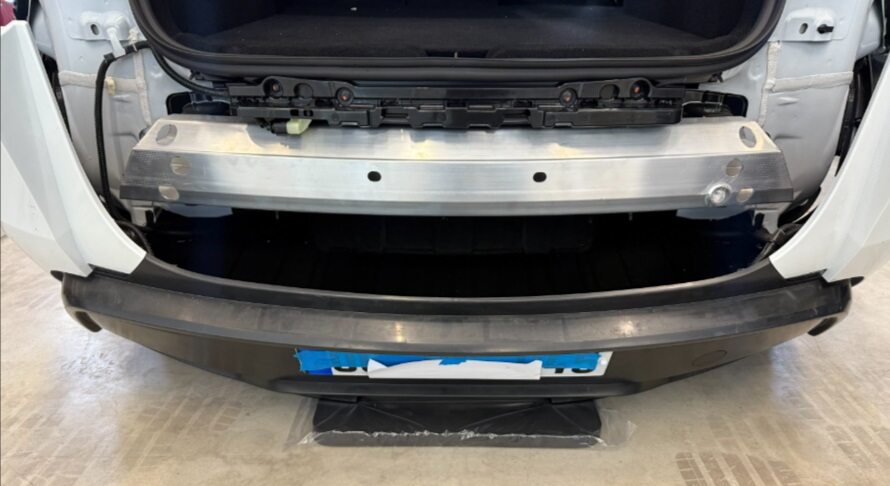

  9. Release the rear fascia assembly from the body and tilt it down onto a foam pad.
    Informational PurposesAn informational icon, calling your attention
    Remarque

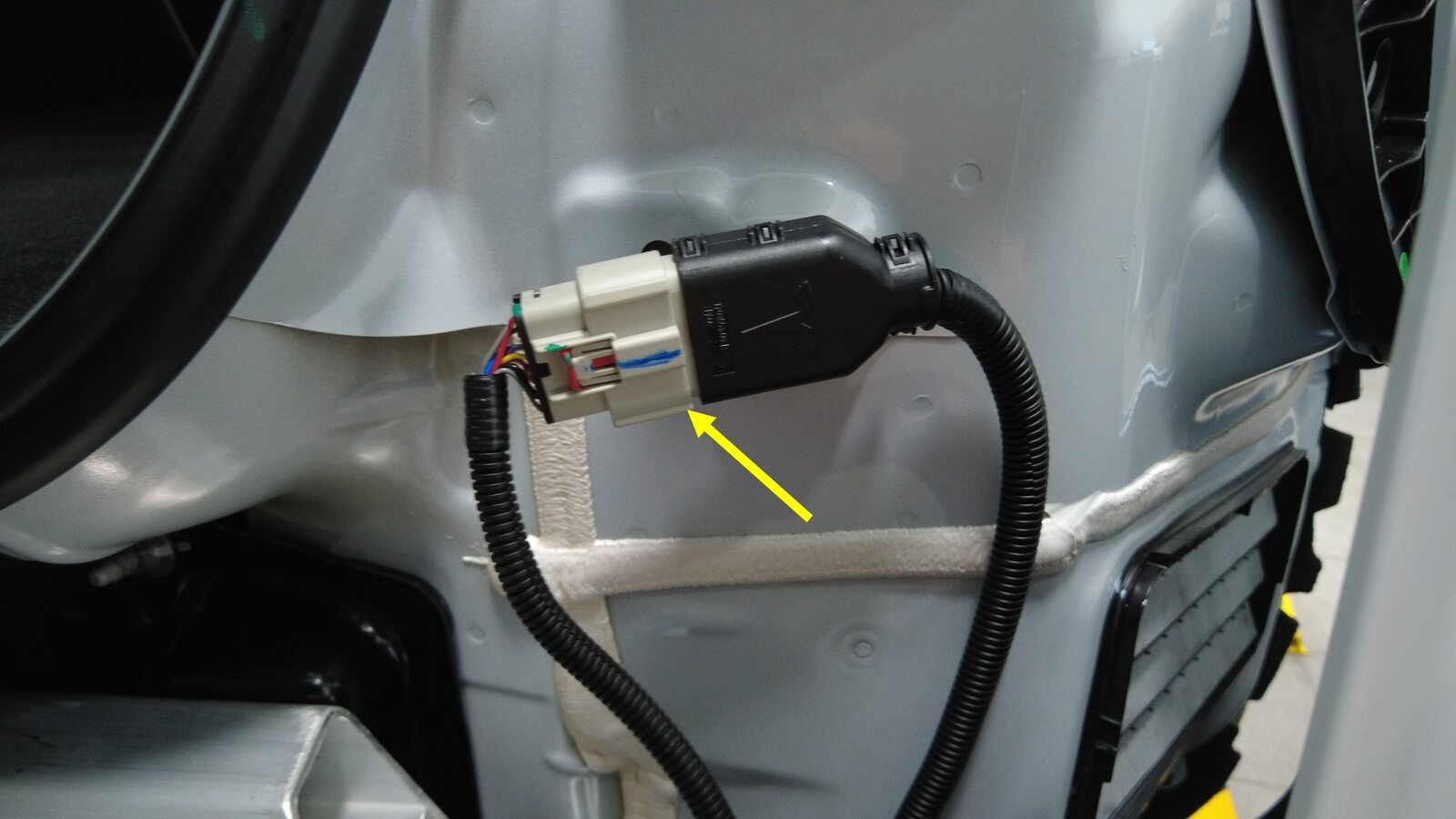

    1x connector. Place the rear fascia on a padded surface to avoid damage.

Installer

Installation procedure is the reverse of removal, except for the following:
  • Apply threadlocker to the bolts (x7) that attach the rear fascia diffuser to the vehicle.
