Ensemble – tableau de bord – supérieur (conduite à droite) (retrait et remplacement)

Code de correction 1405010501 FRT 1,38 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Assembly - Instrument Panel - Upper (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons (x2) qui fixent le support de tableau de bord à la poutre transversale du véhicule près du coussin gonflable du passager
8 Nm (5.9 lbs-ft)
  • Embout Torx externe E10
 Remplacer 1112138-00-C
Vis qui fixent le support du tableau de bord à la poutre transversale du véhicule
2.3 Nm (1.7 lbs-ft)
  • Embout Torx T20
 Réutiliser

Retirer

  1. Ouvrez les deux portes avant et baissez les deux vitres avant.
  2. Sur l'écran tactile, appuyez sur Contrôles > Direction, et utilisez la molette de défilement gauche du volant pour régler la colonne de direction complètement vers l'extérieur et complètement vers le bas.
  3. Reculez les deux sièges avant.
  4. Débranchez l’alimentation de la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter),
  5. Retirez le conduit d’onde d’air gauche. Voir Instrument Panel - RHD - Air Wave Duct - Left (Remove and Install),
  6. Retirez la garniture supérieure du montant A gauche. Voir Trim - A-Pillar - Upper - LH (Remove and Replace),
  7. Retirez le module de commande de la colonne de direction. Voir Steering Column Control Module (Remove and Install),
  8. Retirez l'embout de droite du tableau de bord. Voir Instrument Panel - End Cap - Substrate - LH (Remove and Replace),
  9. Retirez le conduit de l’espace pour les jambes du conducteur. Voir Instrument Panel - Driver Footwell Duct - RHD (Remove and Replace),
  10. Retirez le cache-espace inférieur de la colonne de direction. Voir Instrument Panel - Steering Column Gap Hider - Lower - RHD (Remove and Replace),

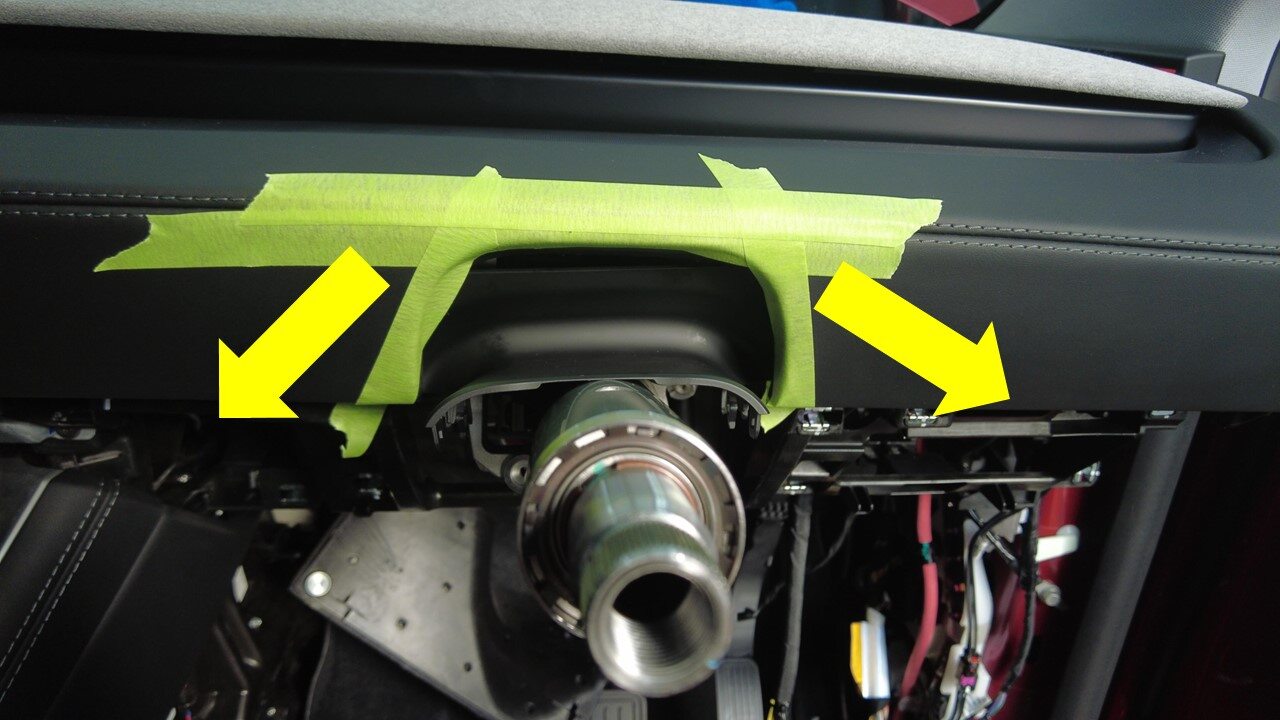

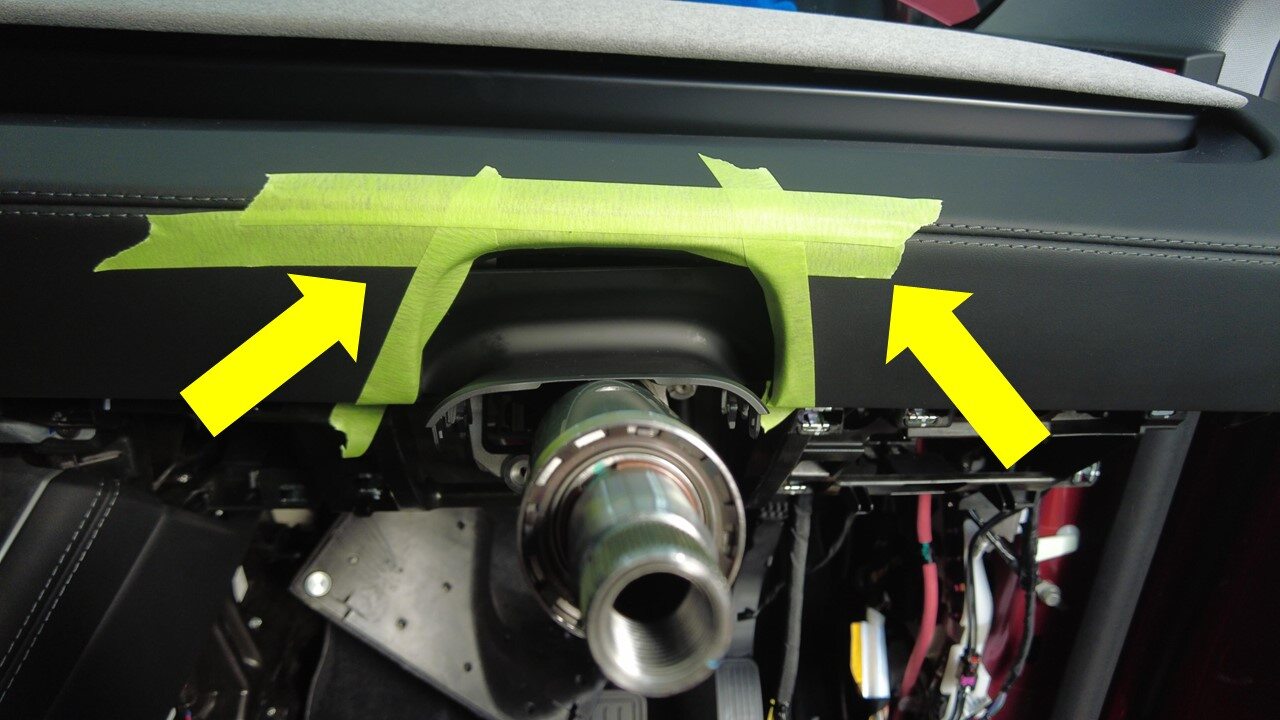

  11. Collez du ruban adhésif sur la zone du tableau de bord située autour de l'ensemble de colonne de direction.
  12. Retirez la garniture supérieure droite du montant A. Voir Trim - A-Pillar - Upper - LH (Remove and Replace),
  13. Enlevez l'écran tactile et son col. Voir Écran central - colonne (retrait et remplacement),
  14. Retirez l'aile flottante. Voir Float Wing Assembly - Instrument Panel (Remove and Replace),
  15. Si équippé, relâchez le connecteur ETC.
  16. Retirez l'ensemble enveloppant. Voir Speaker Grill - Instrument Panel (Remove and Install),
  17. Retirez les haut-parleurs gauche et droit du tableau de bord. Voir GUID-C4C93B74-911B-4FBD-B1D0-B86B48951070.html,
  18. Retirez le haut-parleur central du tableau de bord. Voir Audio Speakers - Audio Speaker Full Range 100MM - Center  (Remove and Replace),

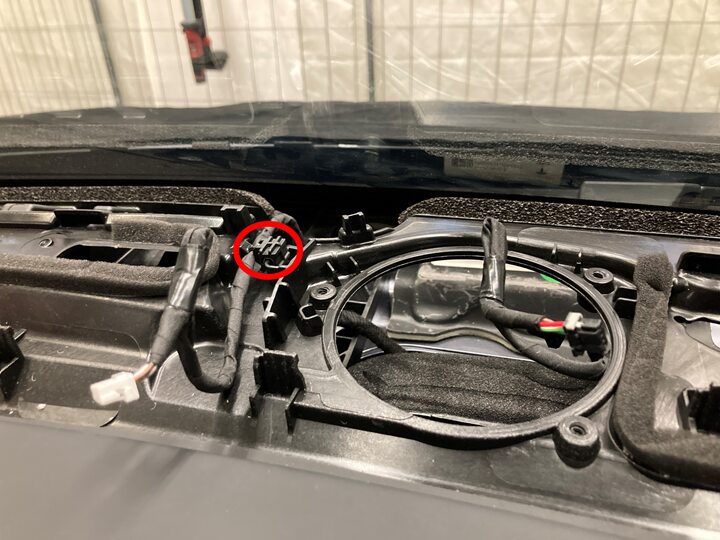

  19. Libérez les faisceaux du haut-parleur du tableau de bord des languettes (x2).
  20. Débranchez le connecteur du coussin gonflable du passager.
    Informational PurposesAn informational icon, calling your attention
    Remarque

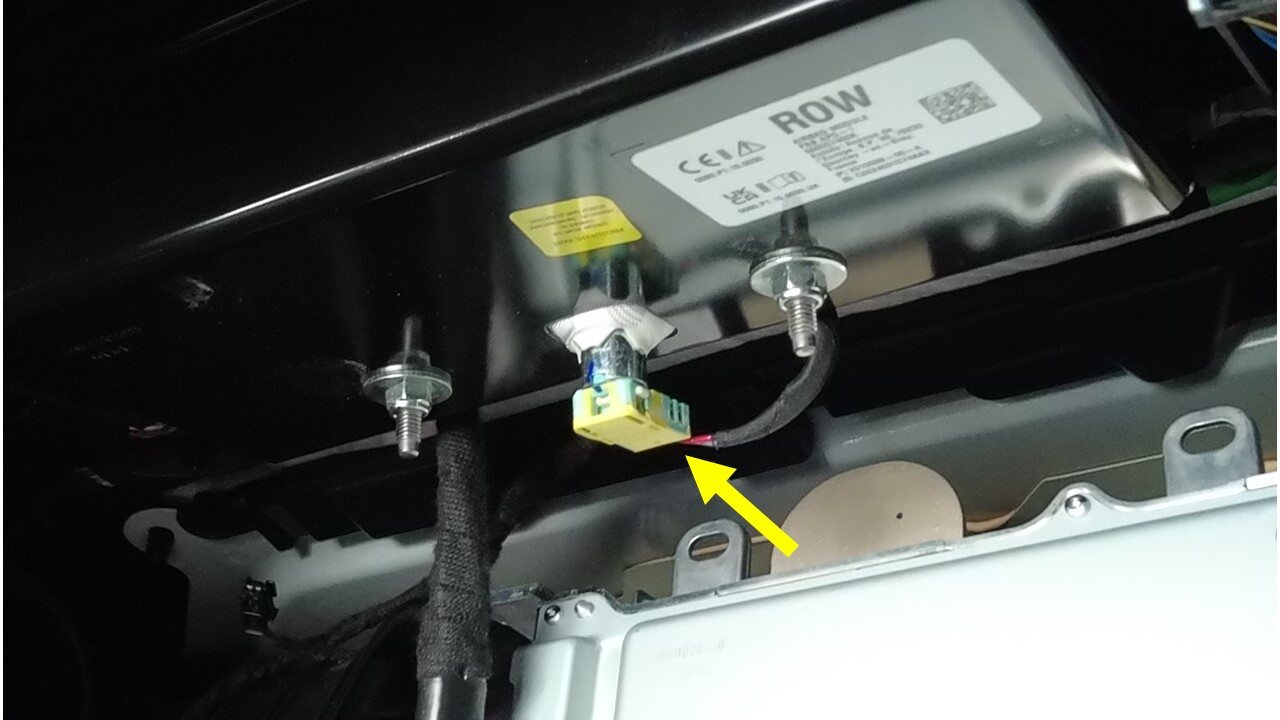

    Soulevez la languette blanche pour libérer le connecteur.

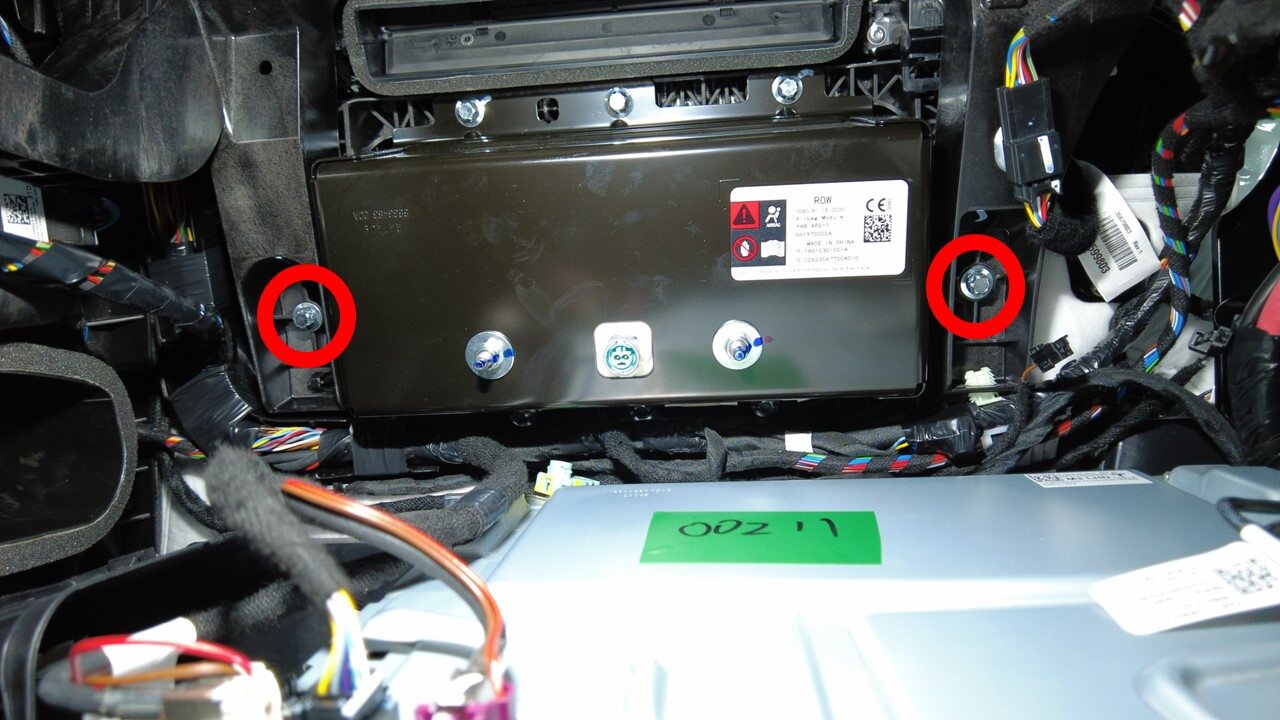

  21. Retirez et jetez les boulons (x2) qui fixent le support du tableau de bord à la poutre transversale du véhicule près du coussin gonflable passager.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx externe E10

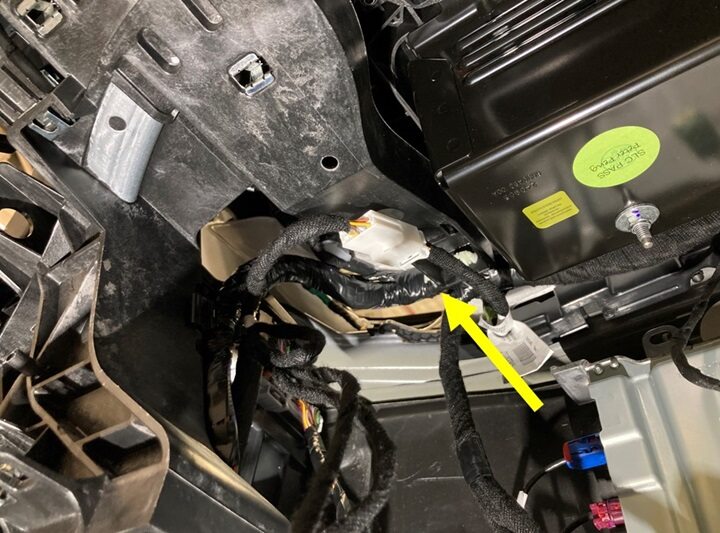

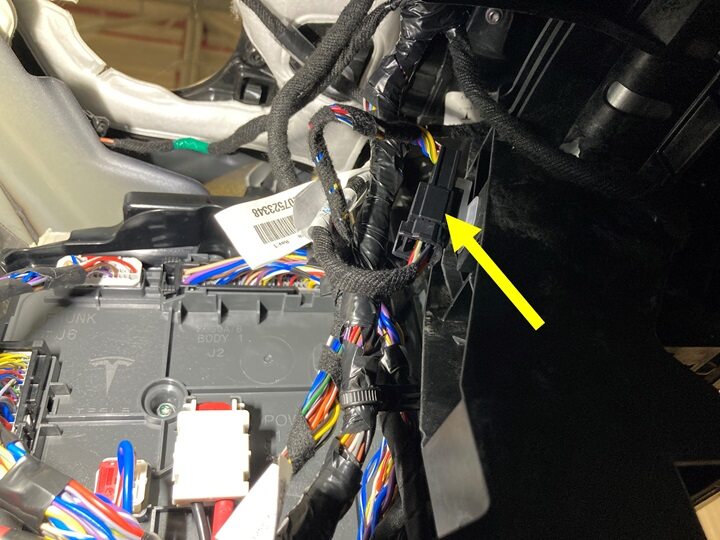

  22. Branchez le connecteur du faisceau du tableau de bord du côté gauche du tableau de bord.

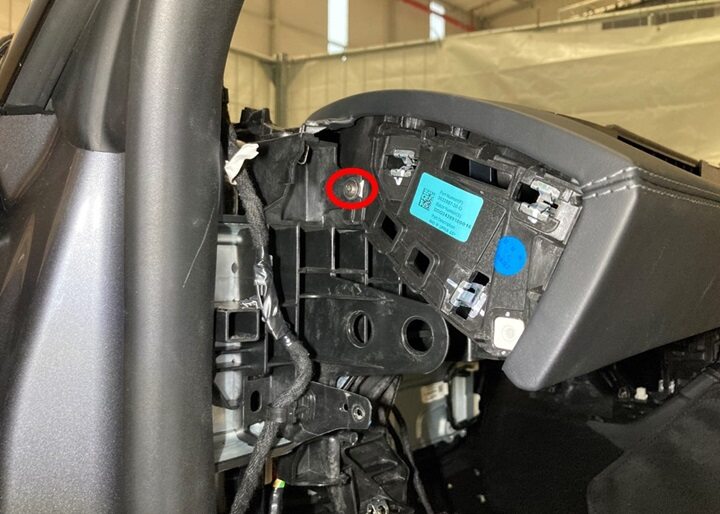

  23. Retirez la vis qui fixe le support du tableau de bord à la poutre transversale du véhicule du côté supérieur gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20

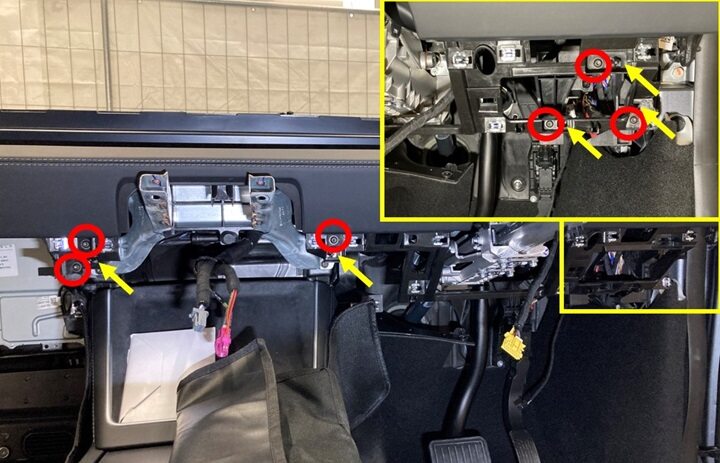

  24. Retirez les vis (x7) qui fixent le support du tableau de bord à la barre transversale de la voiture.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  25. Retirez la vis qui fixe le support du tableau de bord à la poutre transversale du véhicule du côté supérieur droit.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  26. Débranchez le connecteur du faisceau du tableau de bord du côté droit du tableau de bord.

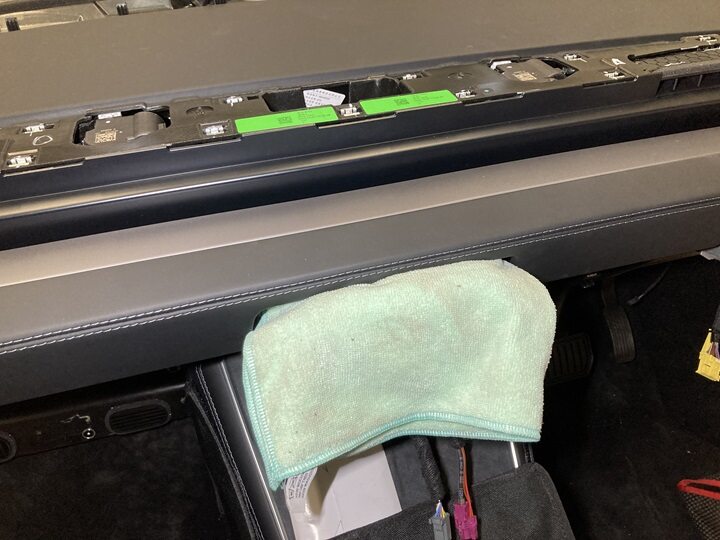

  27. Installez un chiffon d'atelier sur le support d'affichage central.

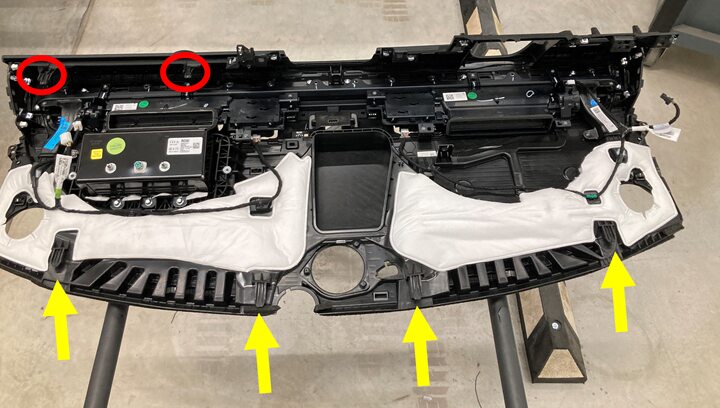

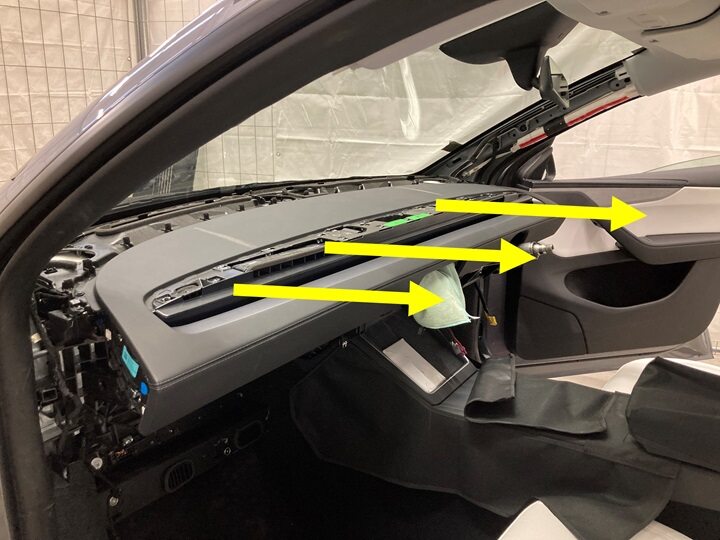

  28. Avec de l'aide, libérez les languettes et retirez l'ensemble de support supérieur du tableau de bord du véhicule.

Installer

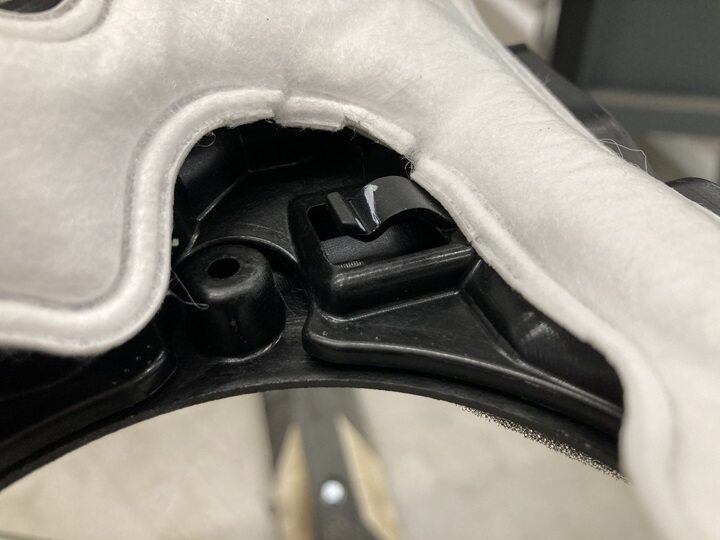

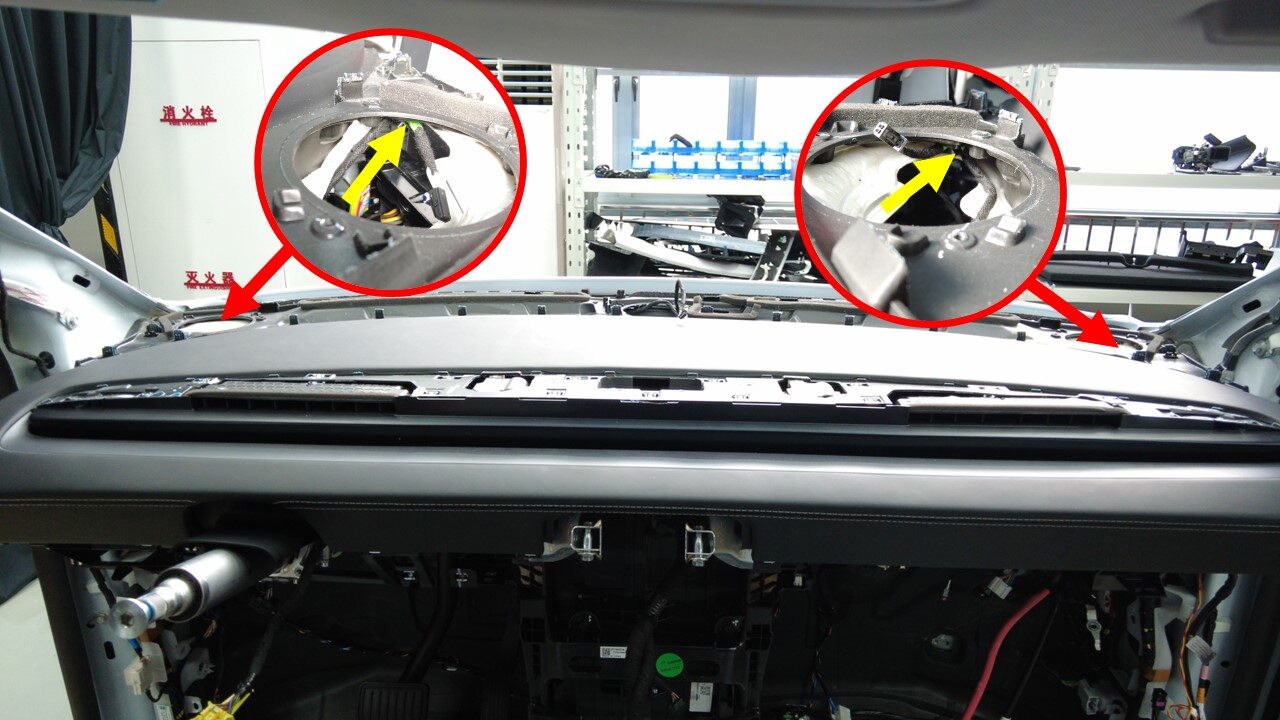

  1. Avec de l'aide, engagez les languettes pour installer le support supérieur du tableau de bord sur le véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous de ne pas pincer le faisceau du tableau de bord.
  2. Retirez le chiffon d'atelier du support d'affichage central.
  3. Branchez le connecteur du faisceau du tableau de bord sur le côté droit du tableau de bord.
  4. Installez la vis qui fixe le support du tableau de bord à la poutre transversale du véhicule du côté supérieur gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  5. Installez les vis (x7) qui fixent le support du tableau de bord à la poutre transversale du véhicule.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  6. Installez la vis qui fixe le support du tableau de bord à la poutre transversale du véhicule du côté supérieur droit.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
  7. Branchez le connecteur du faisceau du tableau de bord sur le côté gauche du tableau de bord.
  8. Installez les nouveaux boulons (x2) qui fixent le support de tableau de bord à la poutre transversale du véhicule près du coussin gonflable du passager.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx externe E10
  9. Branchez le connecteur du coussin gonflable du passager.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous d'entendre un clic, indiquant que le connecteur est complètement installé.
  10. Installez les faisceaux du haut-parleur du tableau de bord sur les languettes (x2).
  11. Installez les haut-parleurs gauche et droit du tableau de bord. Voir GUID-C4C93B74-911B-4FBD-B1D0-B86B48951070.html,
  12. Installez le haut-parleur central du tableau de bord. Voir Audio Speakers - Audio Speaker Full Range 100MM - Center  (Remove and Replace),
  13. Installez l'ensemble enveloppant. Voir Speaker Grill - Instrument Panel (Remove and Install),
  14. Si équipé, branchez le connecteur ETC.
  15. Installez l'aile flottante. Voir Float Wing Assembly - Instrument Panel (Remove and Replace),
  16. Installez l'écran tactile et son col. Voir Écran central - colonne (retrait et remplacement),
  17. Installez la garniture supérieure du montant A droit. Voir Trim - A-Pillar - Upper - LH (Remove and Replace),
  18. Retirez le ruban adhésif de la zone du tableau de bord et nettoyez la zone de travail.
  19. Installez le cache-espace inférieur de la colonne de direction. Voir Instrument Panel - Steering Column Gap Hider - Lower - RHD (Remove and Replace),
  20. Installez le conduit de l’espace pour les jambes du conducteur. Voir Instrument Panel - Driver Footwell Duct - RHD (Remove and Replace),
  21. Installez l'embout du tableau de bord droit. Voir Instrument Panel - End Cap - Substrate - LH (Remove and Replace),
  22. Installez le module de commande de la colonne de direction. Voir Steering Column Control Module (Remove and Install),
  23. Installez la garniture supérieure du montant A gauche. Voir Trim - A-Pillar - Upper - LH (Remove and Replace),
  24. Installez le conduit d’onde d’air gauche. Voir Instrument Panel - RHD - Air Wave Duct - Left (Remove and Install),
  25. Branchez l’alimentation de la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter),
  26. Replacez les deux sièges avant dans leur position initiale.
  27. Sur l'écran tactile, appuyez sur Contrôles > Direction, et utilisez la molette de défilement gauche pour régler la colonne de direction dans sa position d'origine.
  28. Remontez les deux vitres avant et fermez les deux portes avant.
