LV Battery - Recover (Restore)

Code de correction 170100080.06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-05-15: Procédure mise à jour et images ajoutées.
  • 2025-04-23: Instructions du mode Entretien mises à jour.

Récupération

Informational PurposesAn informational icon, calling your attention
Remarque
La batterie BT ne récupérera pas à moins que le système HT ne soit en bon état et ne supporte le véhicule. Assurez-vous que le système HT fonctionne correctement avant d'essayer de récupérer la batterie BT.
  1. Activez le mode Entretien. Voir Mode Entretien.

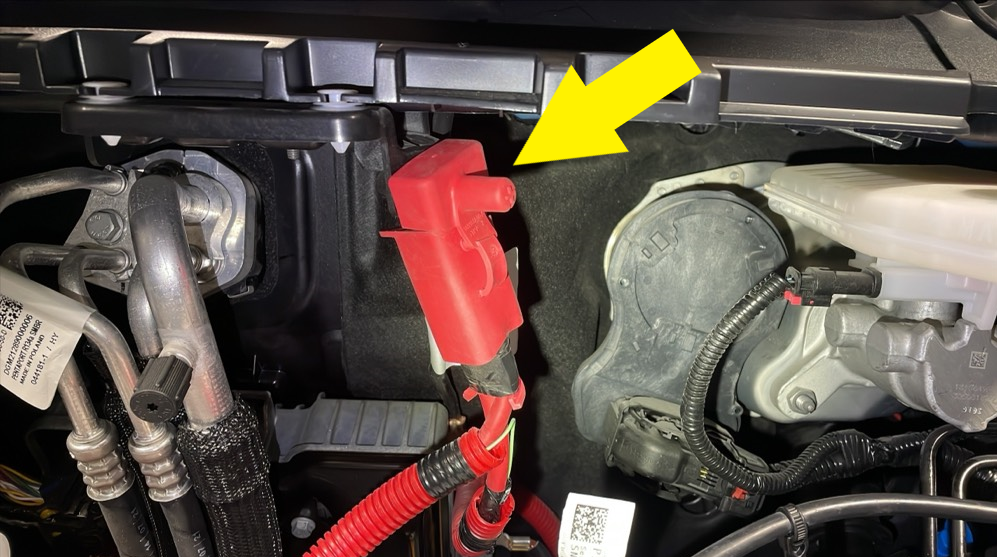

  2. Assurez-vous qu'aucune source d'alimentation externe n'est branchée à la borne de recharge de secours.

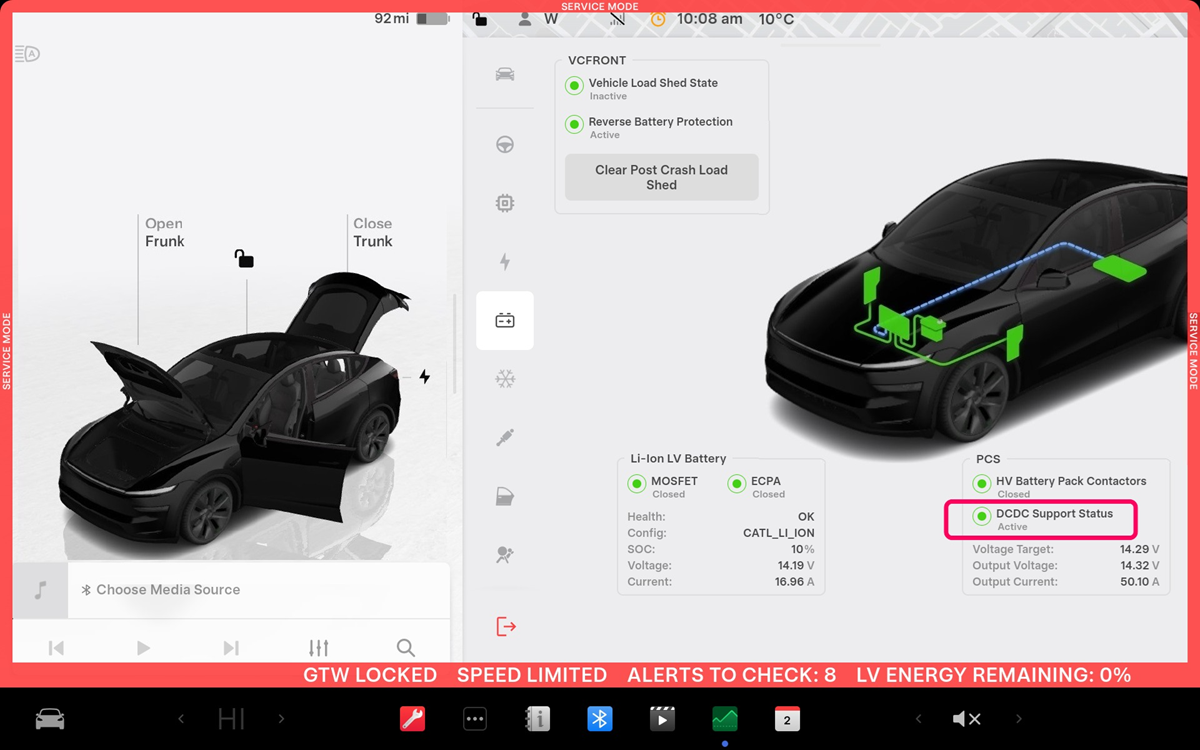

  3. Assurez-vous que le système haute tension supporte le système basse tension. Sur l'écran tactile, touchez Mode entretien > Basse tension > Distribution de l'alimentation et veillez à ce que le statut de soutien PCS CC-CCS indique Actif.
  4. Assurez-vous que la batterie BT est bien branchée. Sur l'écran tactile, touchez Mode entretien > Basse tension > Distribution de l'alimentation et veillez à ce que l'état ECPA (Electrical Connector Position Assurance) de la batterie Li-ion BT indique Fermé.
  5. Vérifiez que l'état MOSFET de la batterie BT Li-ion est Fermé. Sur l'écran tactile, touchez Mode entretien > Basse tension > Distribution de l'alimentation et veillez à ce que l'état MOSFET de la batterie Li-ion BT indique Fermé (vert).

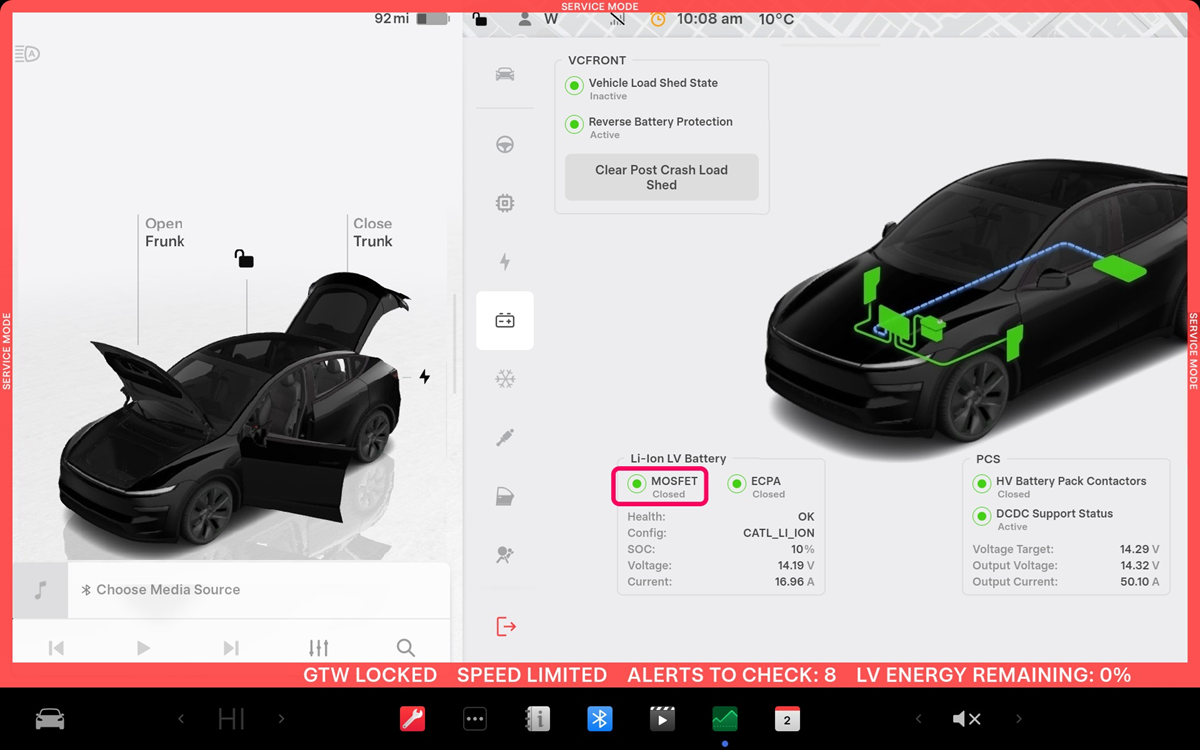

    Figure 1. État MOSFET de la batterie Li-ion BT Fermé
  6. Si l'état MOSFET est Ouvert (orange), la batterieBT n'a pas récupéré automatiquement. Pour forcer le MOSFET à fermer, Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) :PROC_VCFRONT_X_RECONNECT-LV-BATTERYvia Toolbox: (link)via Service Mode: Low Voltage ➜ Power Distribution ➜ Close MOSFET

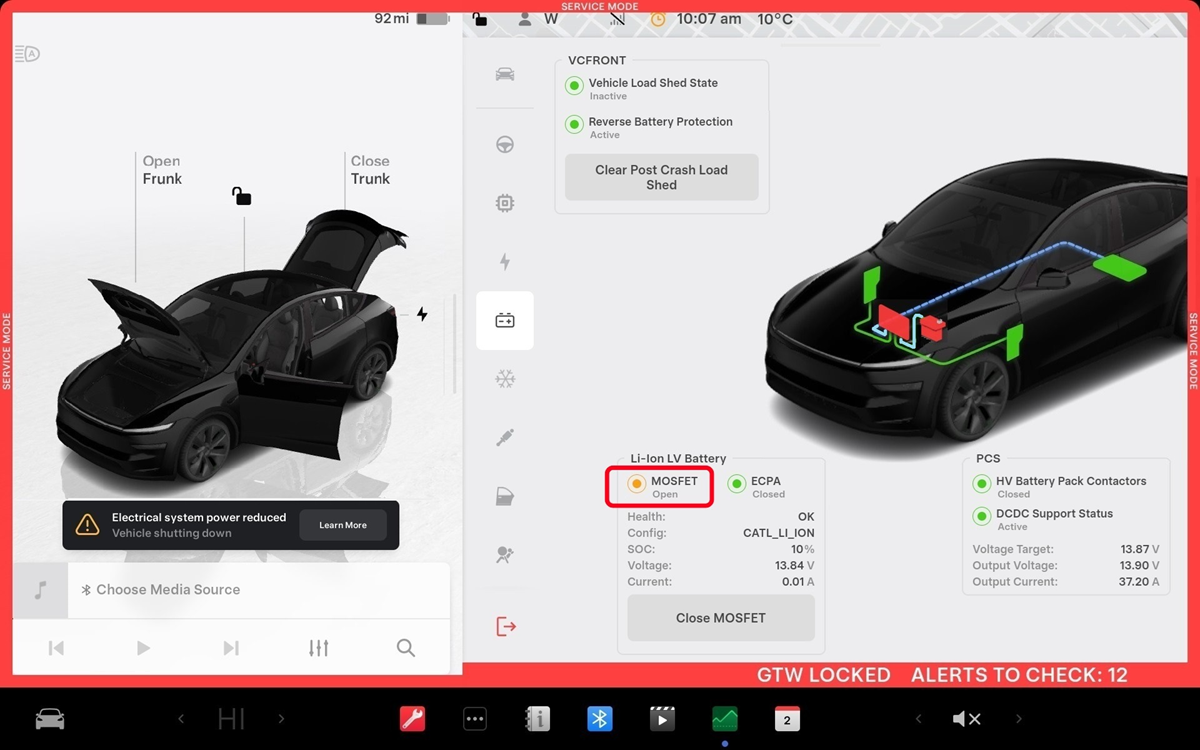

    Figure 2. État MOSFET de la batterie Li-ion BT Ouvert
  7. Si l'étape précédente ne permet pas de récupérer la batterie, continuez à utiliser le chargeur de batterie Tesla LV Li-Ion pour récupérer la batterie BT, puis répétez cette procédure.
  8. Quitter mode Entretien. Voir Mode Entretien.
