Harness - Instrument Panel - LHD (Remove and Replace)

Code de correction 1710020602 FRT 2.00 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Retirer

  1. Retirez la barre transversale de la voiture. Voir Beam - Cross Car (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il n'est pas nécessaire de retirer les supports d'affichage gauche et droit.

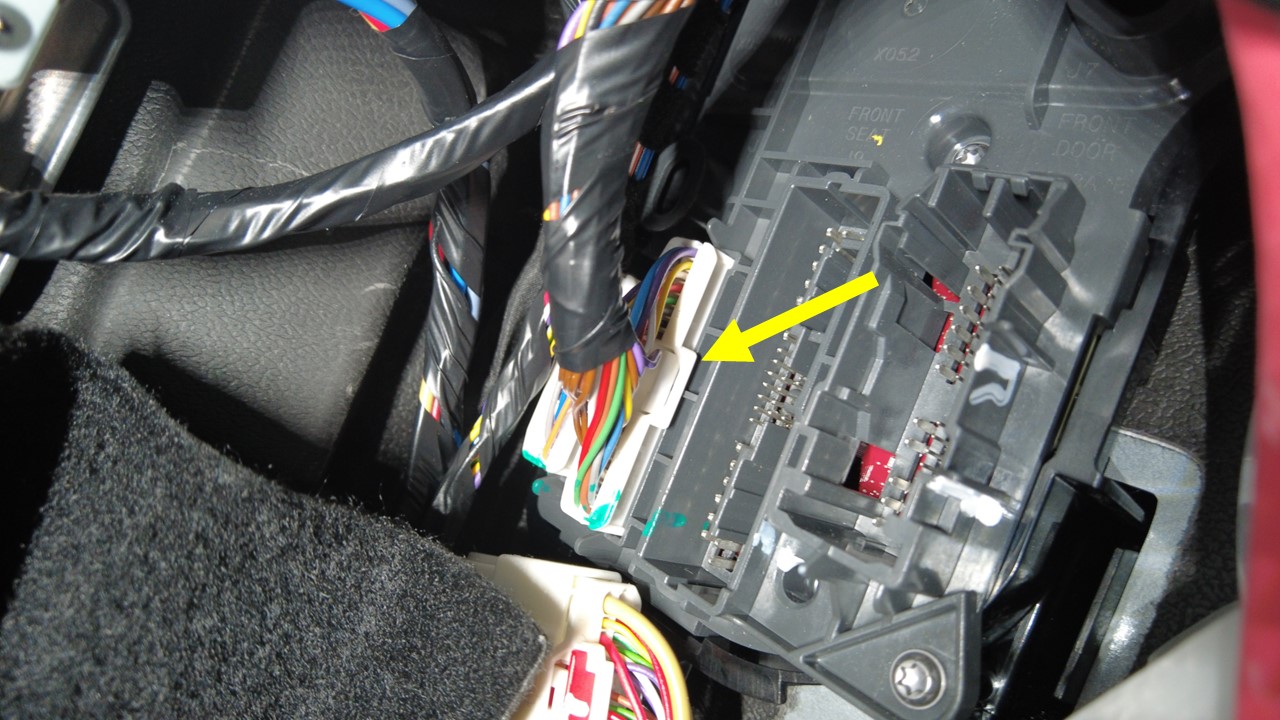

  2. Débranchez le connecteur J10 du faisceau du TdB du contrôleur de carrosserie gauche.
  3. Branchez le connecteur électrique CVC du contrôleur de carrosserie gauche.
  4. Débranchez le connecteur X035 du faisceau du TdB du contrôleur de carrosserie gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites attention à la couleur et à l'emplacement du connecteur.
  5. Débranchez le connecteur du moteur de ventilateur.
  6. Débranchez le connecteur électrique J10 du TdB du module contrôleur de carrosserie droit.
  7. Débranchez le connecteur du faisceau de tableau de bord du module de commande de retenue.
  8. Retirez le faisceau du TdB de la barre transversale de la voiture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Notez comment est acheminé le faisceau en vue de l’installation.

Installer

  1. Positionnez le faisceau du tableau de bord sur la poutre transversale en vue de l’installation.
  2. Branchez le connecteur CVAC au contrôleur de carrosserie gauche.
  3. Branchez le connecteur J10 du faisceau du TdB au contrôleur de carrosserie gauche.
  4. Branchez le connecteur du faisceau du tableau de bord au module de commande de retenue.
  5. Branchez le connecteur électrique J10 du TdB au module contrôleur de carrosserie droit.
  6. Branchez le connecteur du moteur de ventilateur.
  7. Branchez le connecteur X035 du faisceau du TdB au contrôleur de carrosserie gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites attention à la couleur et à l'emplacement du connecteur.
  8. Installez la poutre transversale de la voiture. Voir Beam - Cross Car (Remove and Replace).
  9. Mettez le véhicule en mode Entretien à l’aide de l’écran tactile. Voir Mode Entretien.
  10. Sur l’écran tactile, touchez l’icône de « Clé » du mode Entretien (dans le bas de l’interface utilisateur de l’écran tactile) et touchez Châssis > Étalonner la colonne de direction > Exécuter et laissez la routine se terminer.
  11. Quitter mode Entretien. Voir Mode Entretien.
  12. Replacez le siège avant gauche à sa position initiale.
  13. Remontez la vitre avant gauche et fermez la porte avant gauche.
