Beam - Cross Car (RHD) (Remove and Replace)

Code de correction 1405020402 FRT 2.28 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Tableau 1. Caractéristiques techniques de couple: Beam - Cross Car (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Écrous (x4) qui fixent la colonne de direction à la barre transversale du véhicule
15 Nm (11.1 lbs-ft)
  • Douille longue de 13 mm
 Réutiliser
Boulons qui fixent la poutre transversale du véhicule au montant A
29 Nm (21.4 lbs-ft)
  • Douille longue de 13 mm
 Réutiliser
Boulon qui fixe la barre transversale du véhicule à l’ensemble de CVC
5.5 Nm (4.1 lbs-ft)
  • Douille de 10 mm
 Réutiliser
Boulon qui fixe la barre transversale du véhicule à l’auvent supérieur
25 Nm (18.4 lbs-ft)
  • Clé mixte 12 pt 13mm
  • Douille de pied-de-biche ouverte, 3/8 po, 13mm
 Réutiliser
Les boulons qui fixent la barre transversale du véhicule à la carrosserie
25 Nm (18.4 lbs-ft)
  • Douille longue de 13 mm
 Réutiliser

Retirer

  1. Retirez le module d’essuie-glace. Voir Module d’essuie-glace (conduite à droite) (retrait et remplacement),
  2. Retirez le conduit d’admission d’air. Voir Duct - Air Intake (Remove and Replace),
  3. Retirez la console centrale. Voir Center Console (Remove and Install),
  4. Retirez le conduit d'air du tableau de bord droit. Voir Instrument Panel - RHD - Air Wave Duct - Right (Remove and Replace),
  5. Retirez la mousse du dessus de l'auvent. Voir Instrument Panel - Cowl Top Foam (Remove and Replace),
  6. Retirez l’attache du faisceau de la zone du panneau de tableau de bord près du contrôleur droit.
  7. Débranchez le connecteur du faisceau du tableau de bord de la colonne de direction électronique.

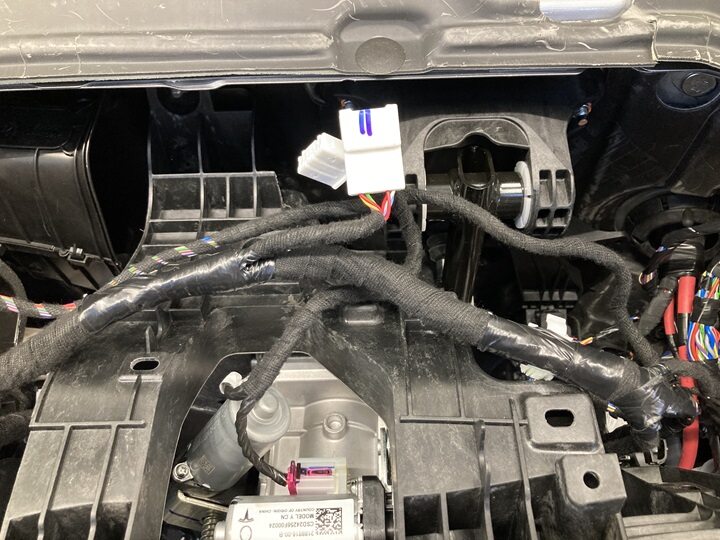

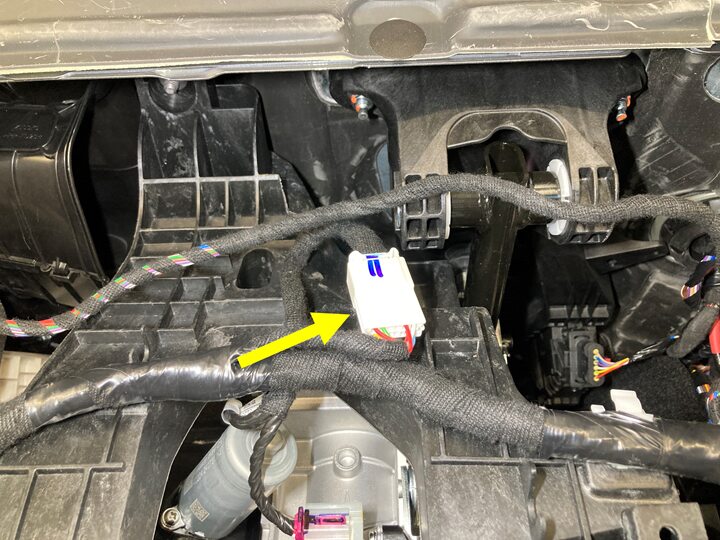

  8. Détachez le connecteur du faisceau reliant le tableau de bord à la colonne de direction de la poutre transversale de la voiture.

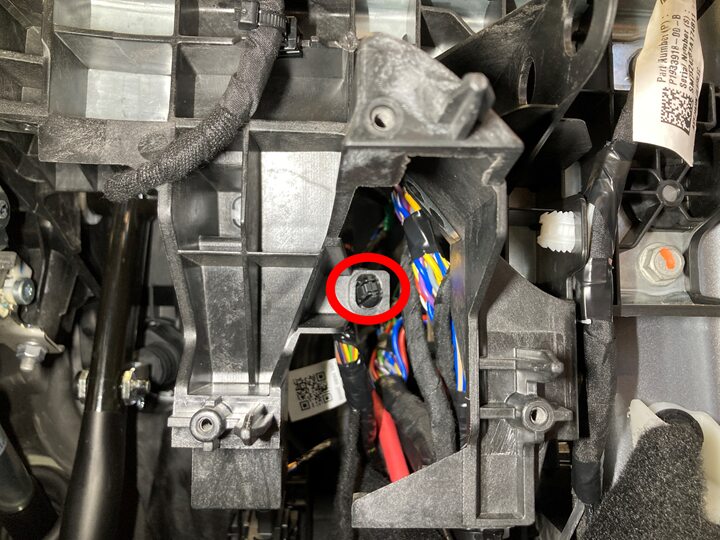

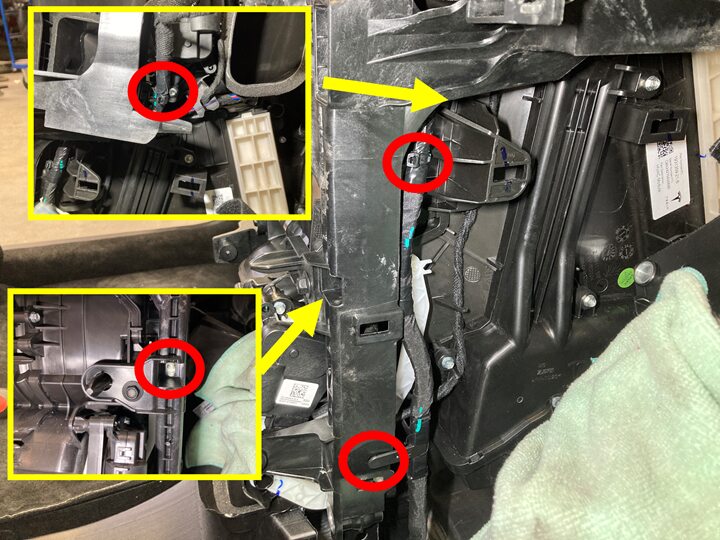

  9. Retirez les attaches (x2) du faisceau CVAC du support de montage de l'instrument.
  10. Retirez l'attache du faisceau du SCCM de la poutre transversale du véhicule.

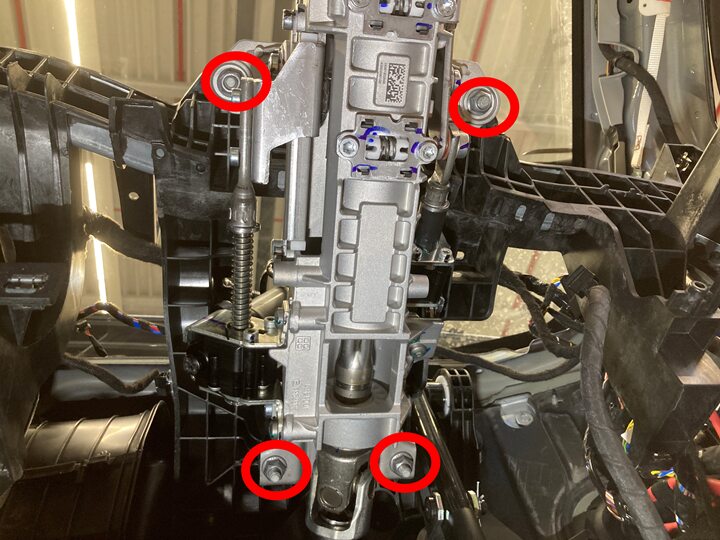

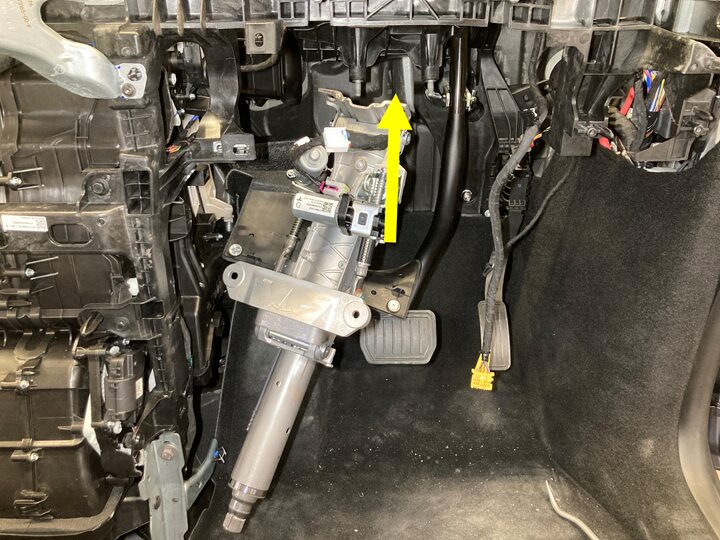

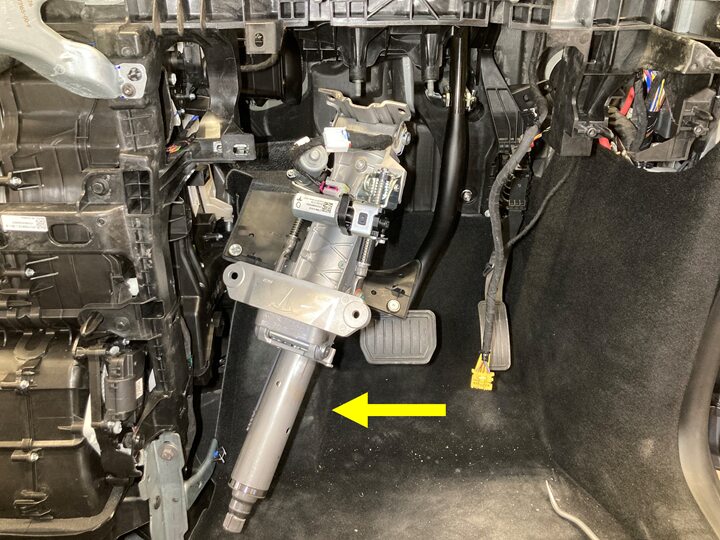

  11. Retirez les écrous (x4) qui fixent la colonne de direction à la poutre transversale du véhicule, et déplacez la colonne de direction si nécessaire.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm

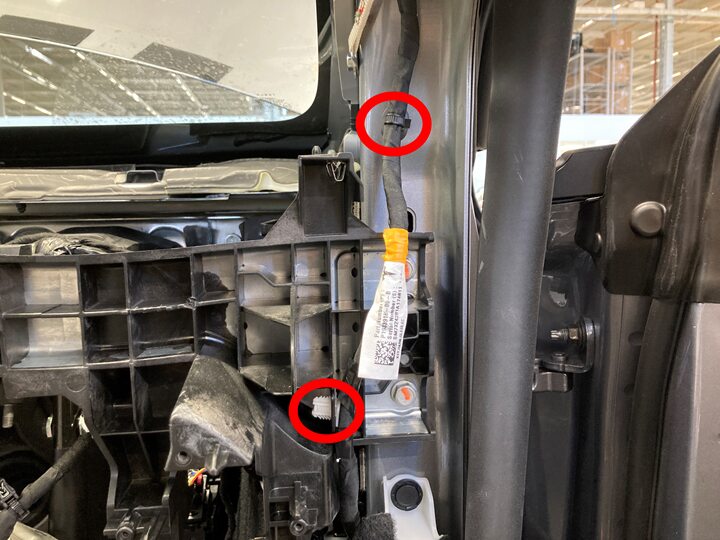

  12. Retirez les attaches (x2) du faisceau de la garniture de toit sur le montant A inférieur droit.

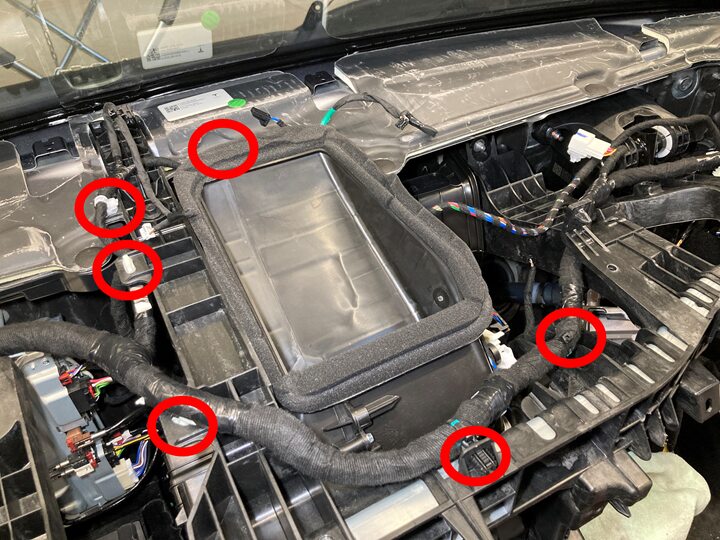

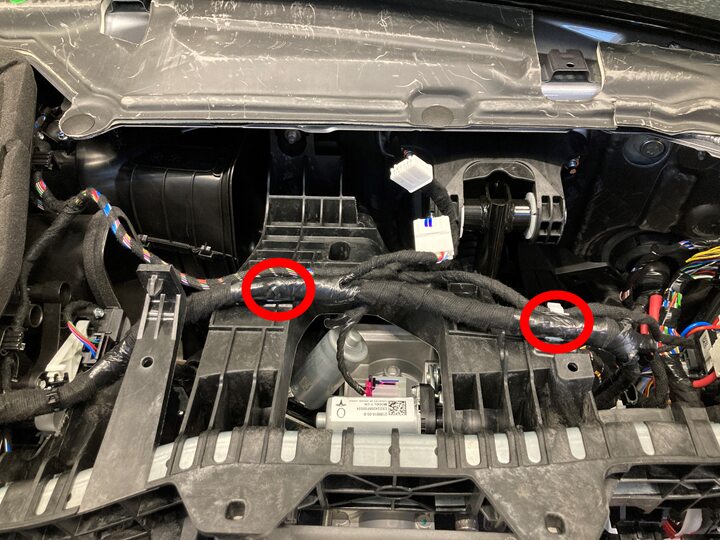

  13. Retirez les attaches du faisceau de tableau de bord (x9) du haut de la poutre transversale de la voiture.
  14. Retirez les attaches du faisceau de tableau de bord (x4) du bas de la poutre transversale du véhicule.

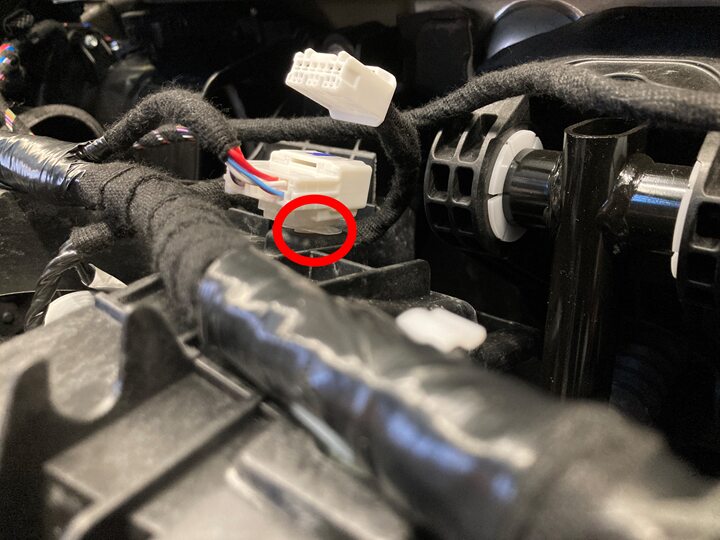

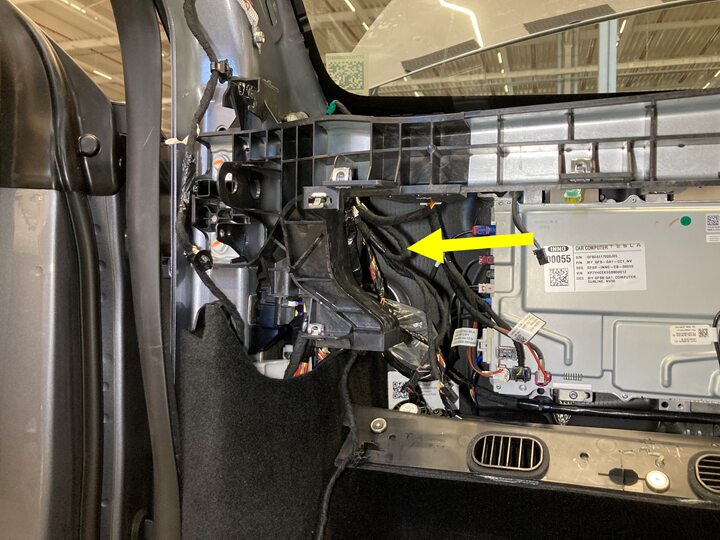

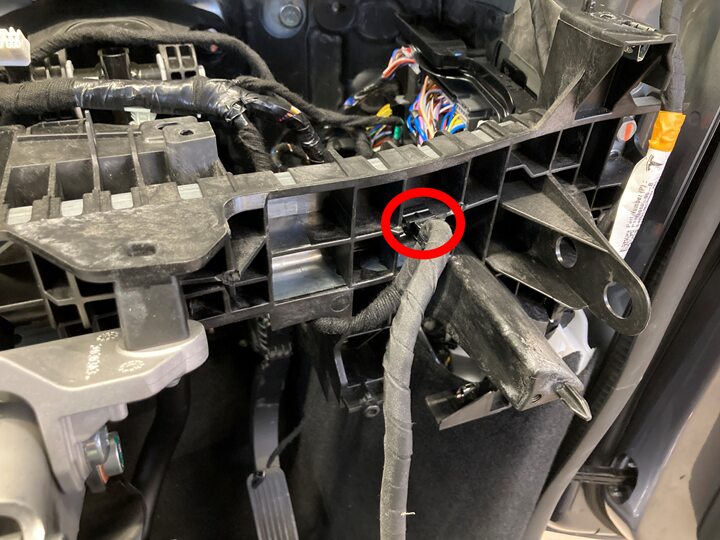

  15. Retirez l’attache du connecteur de faisceau de tableau de bord droite de la poutre transversale.
  16. Retirez les attaches du faisceau de tableau de bord (x3) gauche de la poutre transversale du véhicule.

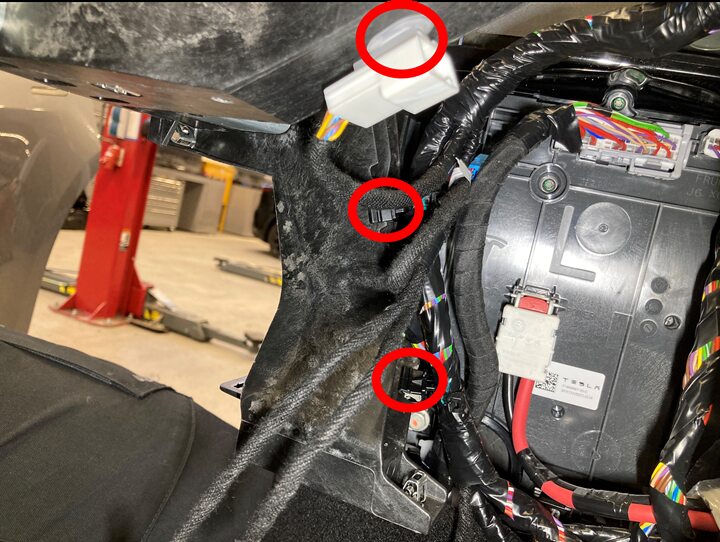

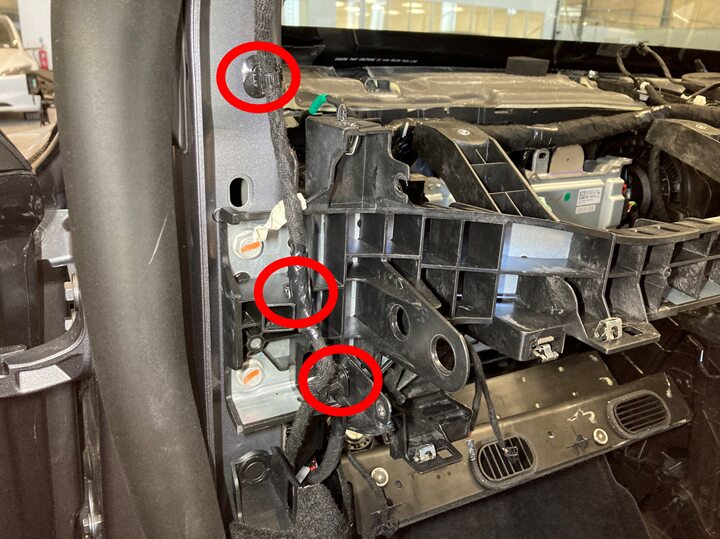

  17. Relâchez les attaches (x3) de faisceau de garniture de toit situées sur la zone inférieure gauche du montant A.
  18. Retirez le support de rehausse du tableau de bord gauche. Voir Instrument Panel Riser - LH (Remove and Replace),
  19. Retirez le support de rehausse du tableau de bord droit. Voir Instrument Panel Riser - RH (Remove and Replace),
  20. Retirez les supports d'affichage gauche et droit. Voir Support de fixation - affichage - gauche (retrait et remplacement),

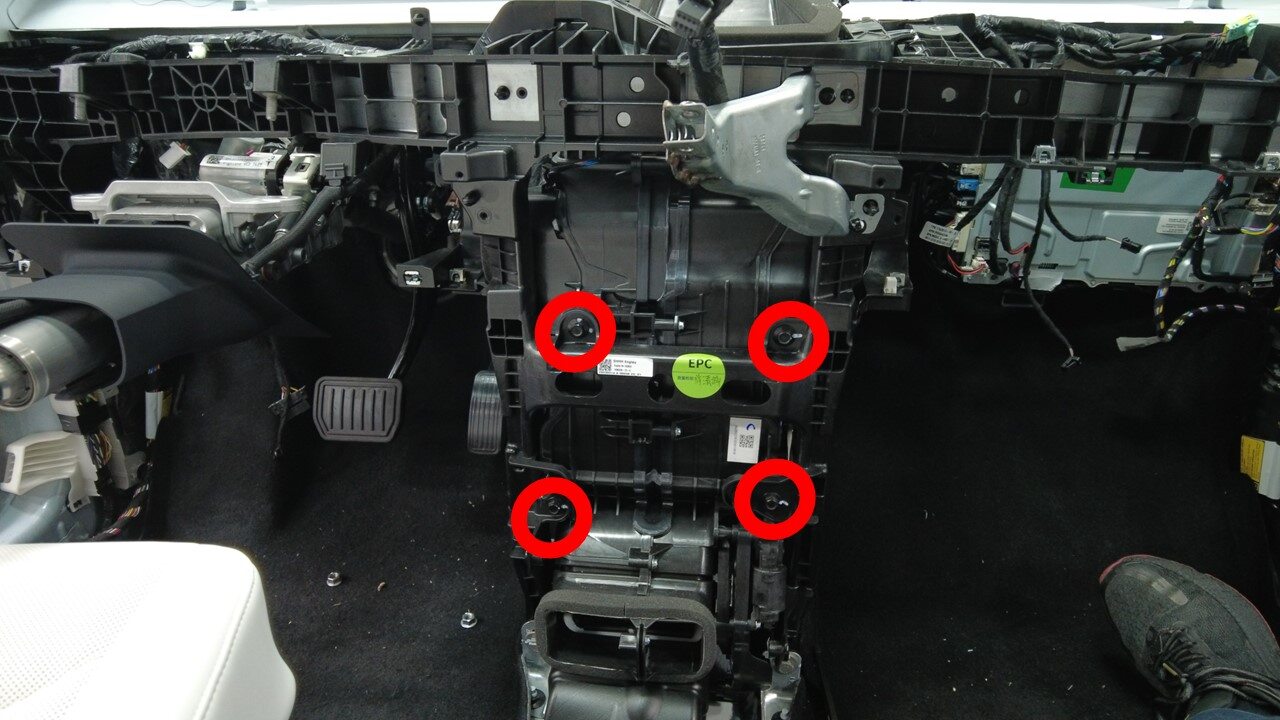

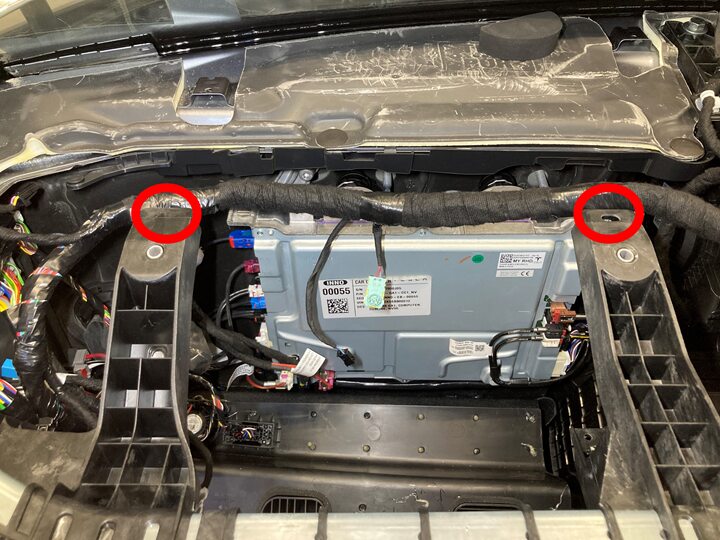

  21. Retirez les boulons (x4) qui fixent la poutre transversale du véhicule à l'ensemble CVAC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

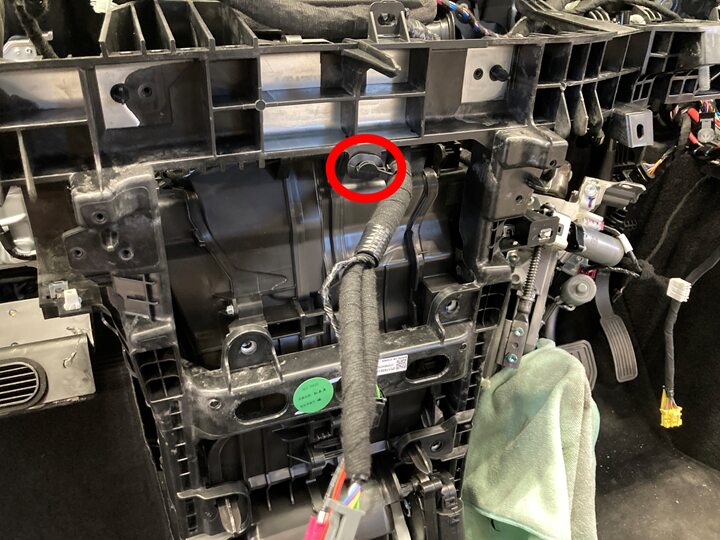

  22. Retirez le boulon qui fixe la poutre transversale du véhicule à l'ensemble de CVAC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

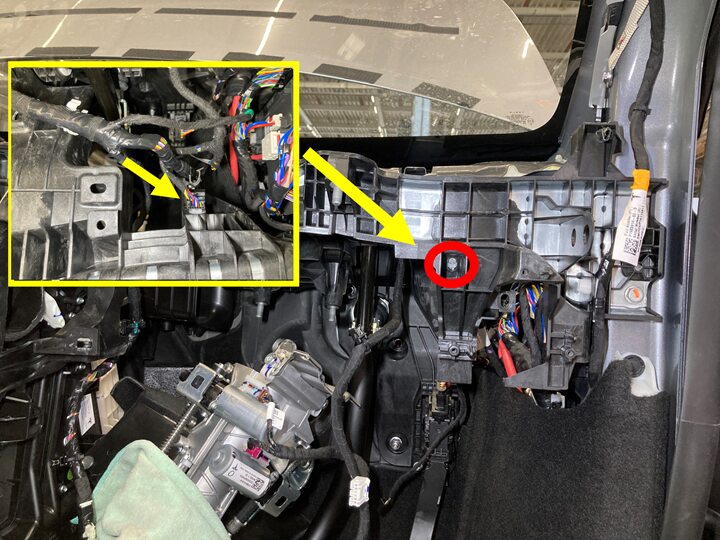

  23. Desserez le boulon qui fixe la poutre transversale de la voiture à l’auvent supérieur.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Clé mixte 12 pt 13mm
    • Douille de pied-de-biche ouverte, 3/8 po, 13mm
  24. Retirez les boulons (x4) qui fixent la poutre transversale gauche et droite du véhicule au montant A.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm

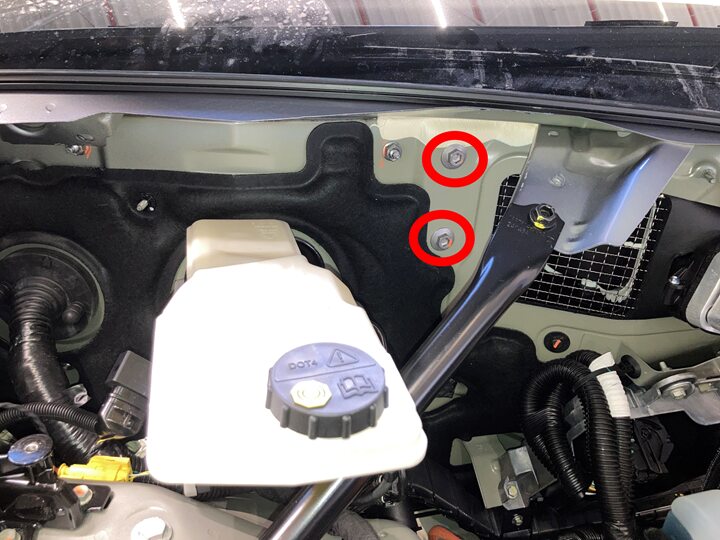

  25. Retirez les boulons (x2) qui fixent la poutre transversale du véhicule à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm

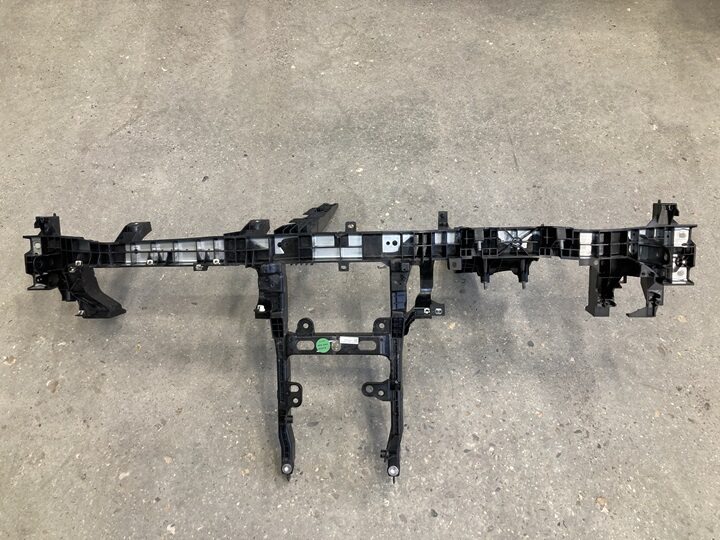

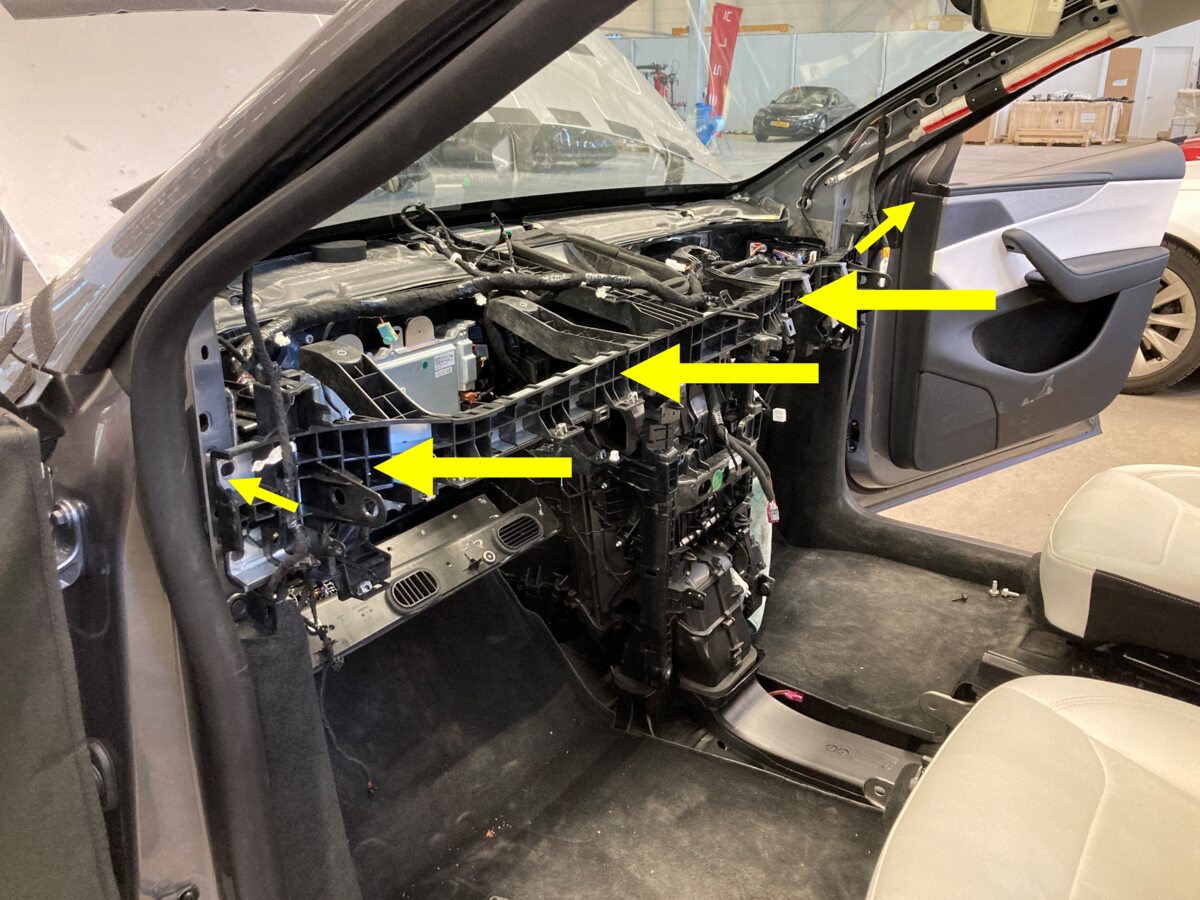

  26. Avec de l'aide, retirez la poutre transversale du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque

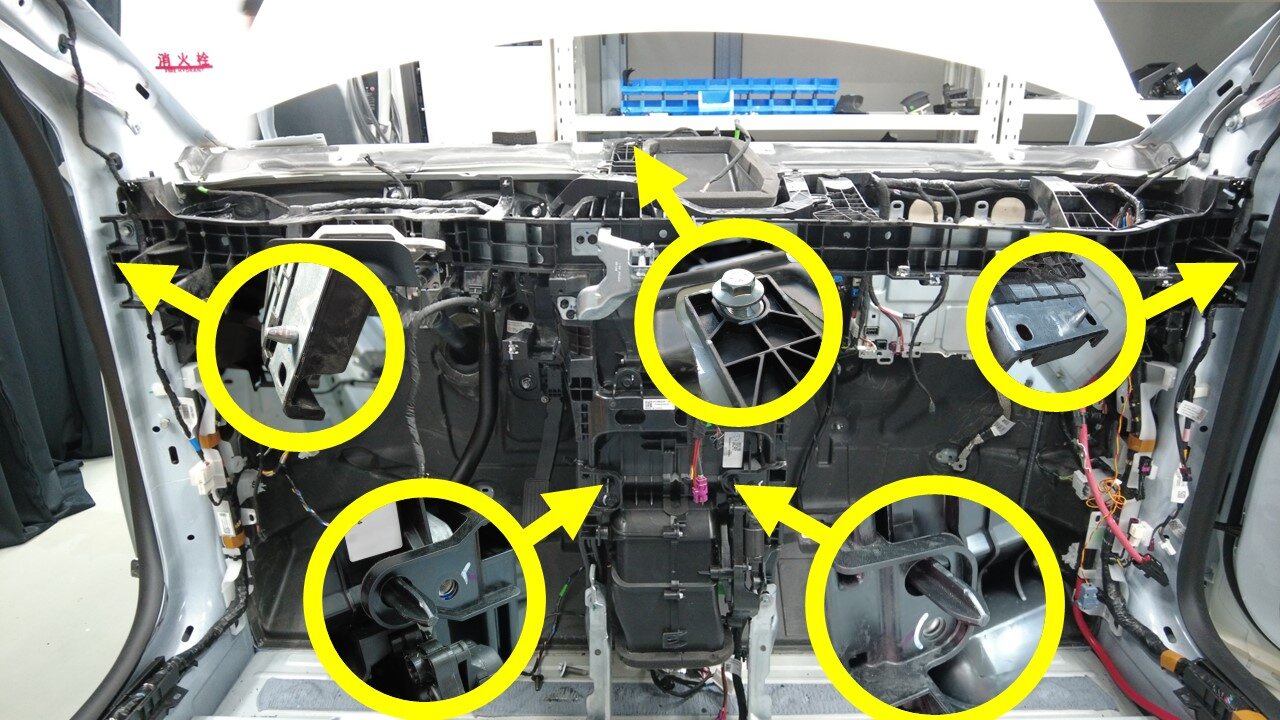

    Faites attention aux repères (x5).

Installer

  1. Avec de l'aide, alignez les repères (x5) de la poutre avec les fentes de la carrosserie et installez la poutre transversale sur le véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous de bien acheminer le faisceau de tableau de bord. Assurez-vous que le faisceau n'est pas compressé.
  2. Installez les boulons (x2) qui fixent la poutre transversale du véhicule à la carrosserie.
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm
  3. Installez les boulons (x4) qui fixent la poutre transversale gauche et droite du véhicule au montant A.
    29 Nm (21.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm
  4. Mettez en place le boulon qui fixe la poutre transversale du véhicule à l'ensemble de CVAC.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  5. Serrez le boulon qui fixe la barre transversale de la voiture à l’auvent supérieur.
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Clé mixte 12 pt 13mm
    • Douille de pied-de-biche ouverte, 3/8 po, 13mm
  6. Installez les boulons (x4) qui fixent la poutre transversale du véhicule à l'ensemble CVAC.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  7. Installez le support de rehausse du tableau de bord droit. Voir Instrument Panel Riser - RH (Remove and Replace),
  8. Installez le support de rehausse du tableau de bord gauche. Voir Instrument Panel Riser - LH (Remove and Replace),
  9. Installez les supports d'affichage gauche et droit. Voir Support de fixation - affichage - gauche (retrait et remplacement),
  10. Installez les attaches (x3) du faisceau de la garniture de toit sur le montant A inférieur de gauche.
  11. Installez les attaches (x3) du faisceau de tableau de bord gauches sur la poutre transversale du véhicule.
  12. Installez l’attache du connecteur du faisceau de tableau de bord droite sur la poutre transversale.
  13. Installez les attaches du faisceau de tableau de bord (x4) au bas de la poutre transversale du véhicule.
  14. Installez les attaches du faisceau du tableau de bord (x9) au haut de la poutre transversale du véhicule.
  15. Installez les attaches (x2) du faisceau de la garniture de toit sur le montant A inférieur de gauche.
  16. Installez les écrous (x4) qui fixent la colonne de direction à la poutre transversale de la voiture.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille longue de 13 mm
  17. Installez l’attache du faisceau SCCM sur la poutre transversale du véhicule.
  18. Installez les attaches (x2) du faisceau CVAC du support de montage de l'instrument.
  19. Installez le connecteur du faisceau reliant le tableau de bord à la colonne de direction sur la poutre transversale du véhicule.
  20. Branchez le connecteur du faisceau du tableau de bord de la colonne de direction électronique.
  21. Installez l’attache du faisceau sur le panneau de tableau de bord près du contrôleur droit.
  22. Installez la mousse du dessus de l'auvent. Voir Instrument Panel - Cowl Top Foam (Remove and Replace),
  23. Installez le conduit d'air du tableau de bord droit. Voir Instrument Panel - RHD - Air Wave Duct - Right (Remove and Replace),
  24. Installez la console centrale. Voir Center Console (Remove and Install),
  25. Installez le conduit d’admission d’air. Voir Duct - Air Intake (Remove and Replace),
  26. Installez le module d’essuie-glace. Voir Module d’essuie-glace (conduite à droite) (retrait et remplacement),
