Car Computer (Dispose) (Modify)

Code de correction 21151007 FRT 0.24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à l'adresse ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Cette procédure doit être effectuée avant de mettre au rebut un ordinateur de bord ou une unité de contrôle multimédia (MCU). L'ordinateur de bord ou le MCU peut contenir des données d'identification personnelle du client. Le non-respect de cette procédure peut mettre en danger les informations internes du client et de Tesla.
Informational PurposesAn informational icon, calling your attention
Remarque
Le code de correction pour la mise au rebut de l'ordinateur de bord doit être ajouté à la visite d'entretien en tant qu'activité distincte lors du remplacement d'un ordinateur de bord.

Procédure de mise au rebut (ordinateur de bord HW4.0)

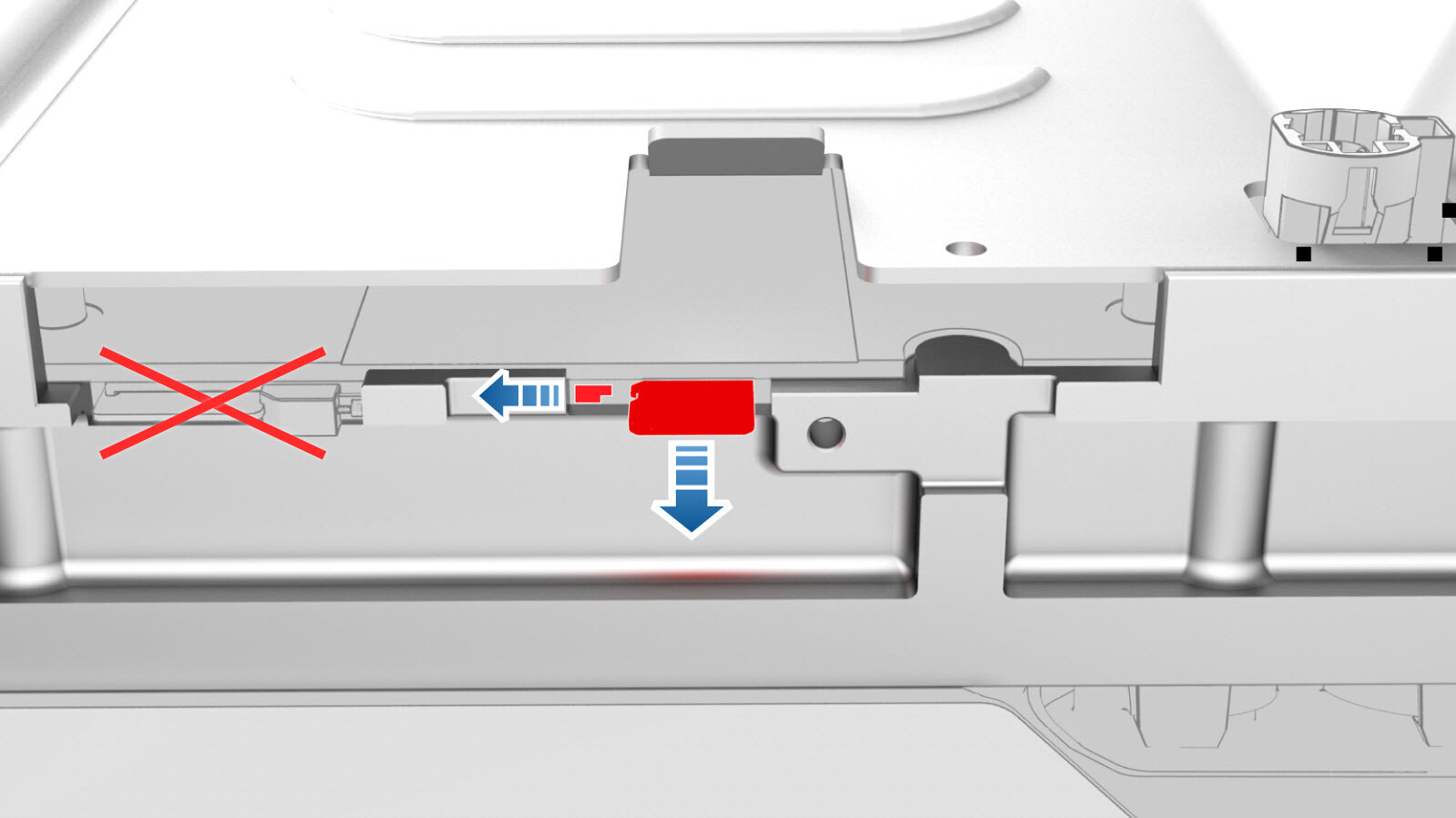

  1. Au moyen d’un outil pour garnitures, faites glisser la languette de retenue de la carte SD, puis, au moyen de brucelles, retirez la carte SD de l’ordinateur.
  2. Détruisez la carte SD en la coupant en deux par le centre, puis coupez chaque morceau en deux pour finir avec 4 morceaux.
  3. Retirez les boulons (x6) qui fixent le couvercle avant à l'ordinateur de bord, puis retirez le couvercle avant.

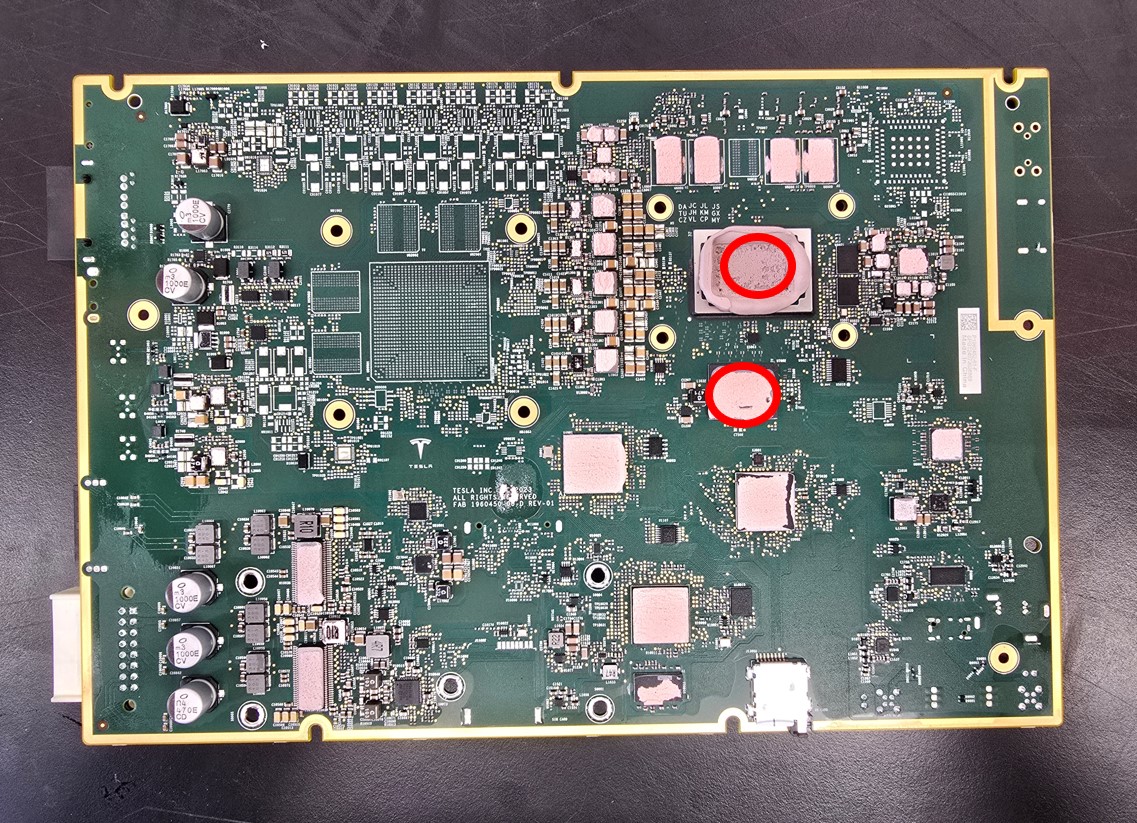

  4. Retirez les boulons (x12) qui fixent le PCBA au boîtier de l'ordinateur de bord, puis retournez le PCBA pour exposer le processeur ICE et les puces eMMC.
  5. Utilisez un foret de 8 mm pour percer des trous (x2) au centre du processeur et de l'eMMC et à travers le PCBA.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez un bloc de bois ou un autre matériau tampon sous le PCBA.
  6. Retirez les boulons (x2) qui fixent les raccords du tuyau de liquide de refroidissement à l'arrière de l'ordinateur de bord.
  7. Retirez les boulons (x4) qui fixent le support de montage à l'ordinateur de bord, puis retirez le support de montage.
  8. Relâchez les attaches à ressort (x2) qui fixent les tuyaux de liquide de refroidissement à l'ordinateur de bord, puis retirez les tuyaux de liquide de refroidissement.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Vidangez l'excédent de liquide de refroidissement après avoir retiré le tuyau.
  9. Retirez les boulons (x2) qui fixent le couvercle arrière à l'ordinateur de bord, puis retirez le couvercle arrière.
  10. Retirez les vis (x18) qui fixent le PCBA APE à l'ordinateur de bord, puis retirez le PCBA APE de l'ordinateur de bord.

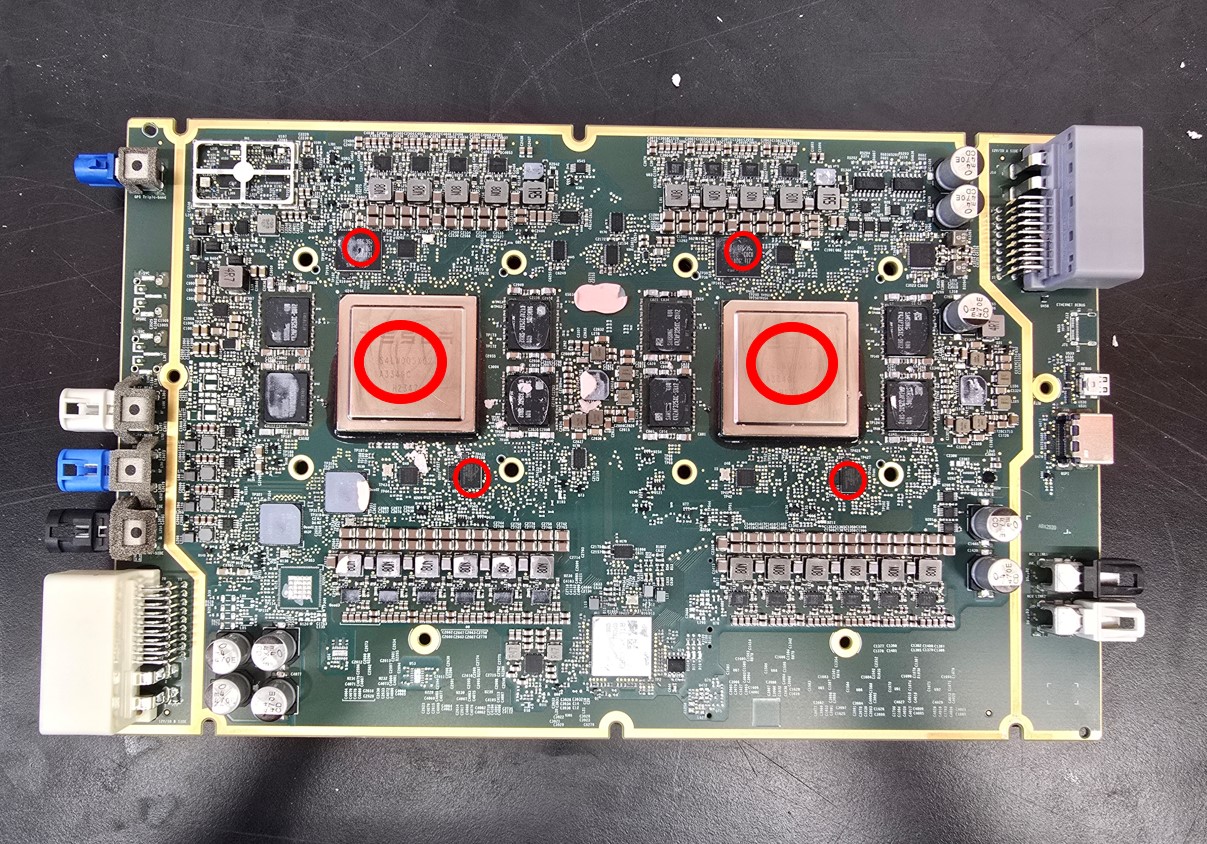

  11. Retournez la carte PCBA APE, puis utilisez un foret de 8 mm pour percer des trous (x6) au centre des processeurs APE et des puces UFS et à travers le PCBA.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez un bloc de bois ou un autre matériau tampon sous le PCBA.
  12. Capturez des images des puces percées, du numéro de série et du numéro de pièce de la carte, et téléversez les images dans la section des pièces jointes MRB.
  13. Jetez l'ordinateur de bord.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Respectez les lois et réglementations locales en matière d’élimination des déchets.
