SAE Headlights - Adjust (Wall Method) (Test/Adjust)

Code de correction 17400100 FRT 0.18 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-05-29: Mise à jour de la procédure de test à l'aide d'un mur pour améliorer la précision.

Réglage des phares à l'aide d'un mur

Outils spéciaux nécessaires pour effectuer cette procédure :
  • 1114934-00-A : Mesure laser
  • 1115239-00-A : Mètre à ruban, 5 m - 16 pi
  • 1115212-00-A : Couvercle d’aile
  1. Positionnez le véhicule pour le réglage des phares. Le véhicule devrait être :
    • Situé dans une zone de travail plus sombre avec un faible éclairage ambiant.
    • garé sur une surface plane;
    • Perpendiculaire à un mur qui a une surface mate. Le mur doit mesurer au moins 1,8 m (6 pi) de haut et 3,7 m (12 pi) de large.
  2. Assurez-vous que les 4 pneus sont gonflés conformément aux spécifications.
  3. Appliquez un morceau de ruban adhésif sur le mur à 61 cm (24 po) du sol.
  4. Mesurez 7,62 m (25 pi) à partir du mur et placez un morceau de ruban adhésif sur le sol pour marquer l'endroit où le véhicule doit être garé.
  5. Garez le véhicule sur une surface plane perpendiculaire à un mur et alignez le carénage avant avec le ruban adhésif au sol.
  6. Vérifiez que le véhicule est perpendiculaire au mur en mesurant la distance entre le centre de chaque roue avant et le mur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si les distances sont égales, cela garantit que le véhicule est perpendiculaire au mur; sinon, repositionnez le véhicule jusqu'à ce que la différence entre les mesures gauche et droite ne soit pas supérieure à 3 mm.
  7. Positionnez un pointeur laser contre le ruban adhésif sur le mur et projetez le faisceau laser sur le point central du véhicule. Une fois le faisceau aligné précisément avec le centre du véhicule, appliquez un morceau de ruban adhésif à l'emplacement du pointeur laser pour marquer une ligne centrale sur le mur.
  8. Placez deux morceaux de ruban adhésif sur le mur 77 cm (30 po) à gauche et à droite de la ligne de référence centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ces marques de référence constitueront les cibles pour l'ajustement des phares.

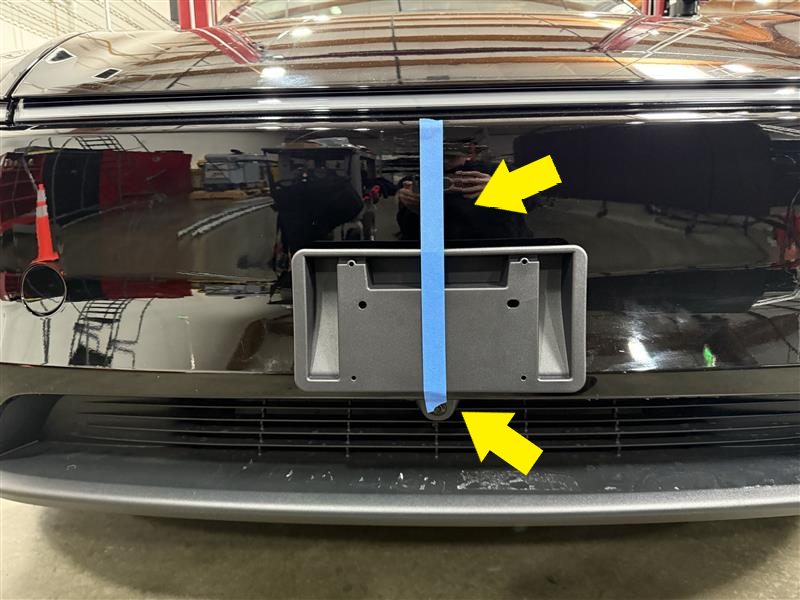

  9. Utilisez la caméra avant comme guide pour appliquer une bande de ruban adhésif verticale, marquant le centre du véhicule. À partir de cette marque centrale, assurez-vous que la distance jusqu'au bord du carénage est de 776 mm (environ 30 po).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Cette marque de référence aidera à placer le point milieu entre les deux phares et assurera un réglage précis.
  10. Ouvrez la porte avant gauche et abaissez la vitre avant gauche.
  11. Entrez le mode Entretien. Voir Mode Entretien,
  12. Sur l'écran tactile, touchez Contrôles > Entretien > Régler les phares pour activer le mode de réglage des phares.
  13. Activez le mode pour outrepasser l'essai routier sur l'affichage central.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le bouton pour outrepasser l'essai routier ne peut être activé que si le sol est de niveau, avec un écart maximal de 3 mm, pour garantir une surface plane.
  14. Couvrez le phare droit avec une serviette d'atelier propre; assurez-vous que toute la lumière du phare droit est bloquée.
  15. Ajustez le phare gauche : touchez Gauche sur l'écran tactile, puis utilisez la molette de défilement gauche sur le volant pour régler le niveau du faisceau. Ajustez le phare gauche de sorte que le haut du faisceau horizontal s'aligne avec la marque de ruban horizontale sur le mur et que le bord gauche du faisceau en forme de « L » s'aligne avec le repère vertical gauche du ruban adhésif.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne vous asseyez pas dans le véhicule, car cela aura une incidence sur la hauteur du faisceau dess phares.
  16. Retirez la serviette d’atelier du phare droit.
  17. Répétez les étapes 14 à 16, en couvrant le phare gauche et en ajustant le phare droit.
  18. Quittez le mode de réglage des phares sur l'écran central.
  19. Quittez le mode Entretien. Voir Mode Entretien,
  20. Remontez la vitre avant gauche et fermez la porte avant gauche.
