Right Electricaltronic Control Unit Gen 3 - 5 Seat - (No Ultrasonic Sensor) (Remove and Replace)

Code de correction 1715010702 0.48 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Right Electricaltronic Control Unit Gen 3 - 5 Seat - (No Ultrasonic Sensor) (Remove and Install)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Bolt that attaches the electrical harness to the RH A-pillar
10 Nm (7.4 lbs-ft)
  • Douille de 10 mm
 Réutiliser
Bolt that attaches the RH body control module to the body
6 Nm (4.4 lbs-ft)
  • Douille de 10 mm
 Réutiliser

Retirer

  1. Débranchez la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter),
  2. Retirez la garniture inférieure du montant A droit. Voir A Pillar Lower Trim - LH (Remove and Replace),
  3. Retirez le panneau insonorisant de l'espace pour les jambes droit. Voir Panneau insonorisant - espace pour les jambes - passager avant (retrait et remplacement),
  4. Retirez le boulon qui fixe le faisceau électrique au montant A droit.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

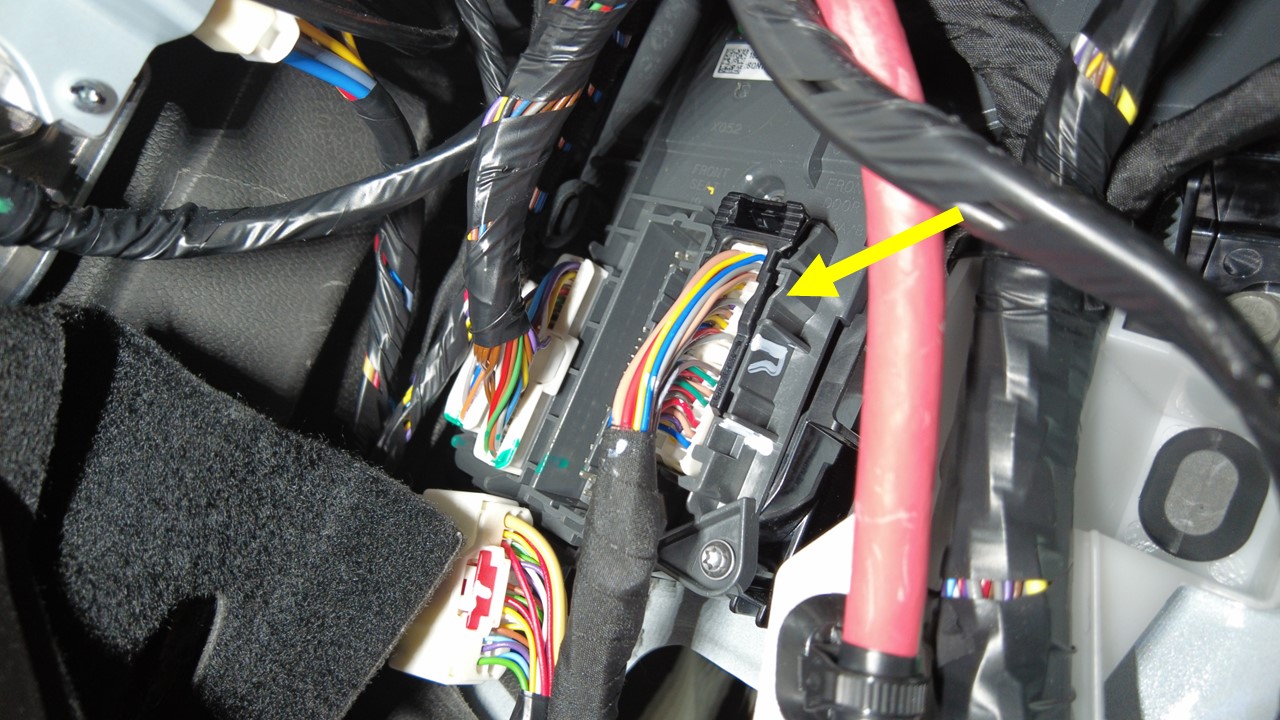

  5. Relâchez l’attache fixant le connecteur au module contrôleur de la carrosserie droit.

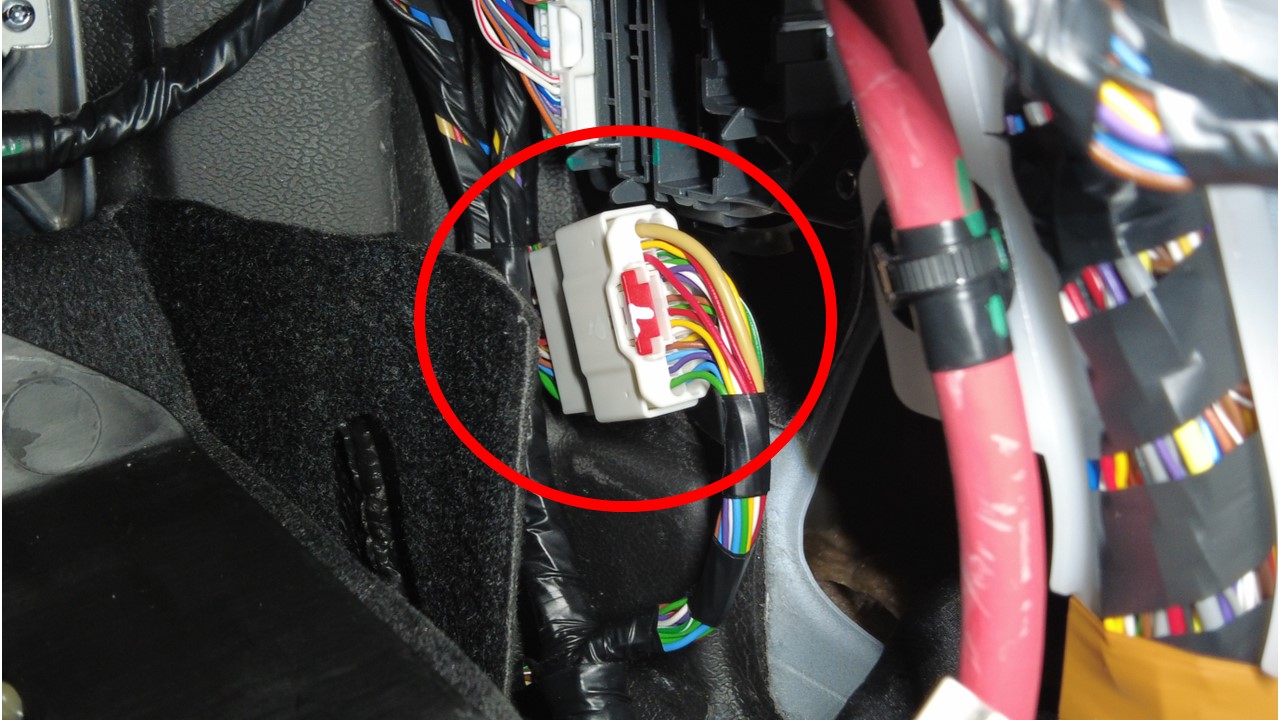

  6. Relâchez le verrou du connecteur, puis débranchez le connecteur électrique du siège du passager avant du module contrôleur de carrosserie droit.
  7. Relâchez le verrou, puis débranchez le connecteur électrique de la porte avant droite J7 du module contrôleur de carrosserie droit.
  8. Débranchez le connecteur électrique J10 du TdB du module contrôleur de carrosserie droit.
  9. Débranchez le connecteur électrique J11 de CVC du module contrôleur de la carrosserie droit.

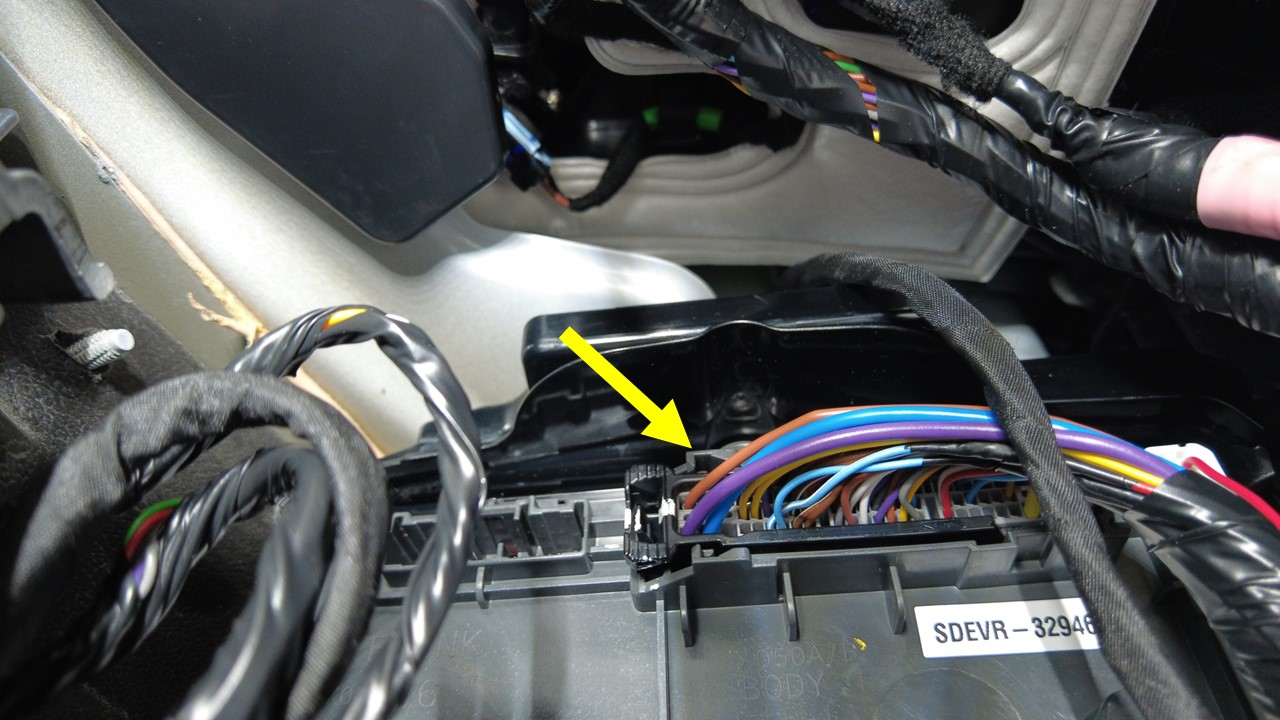

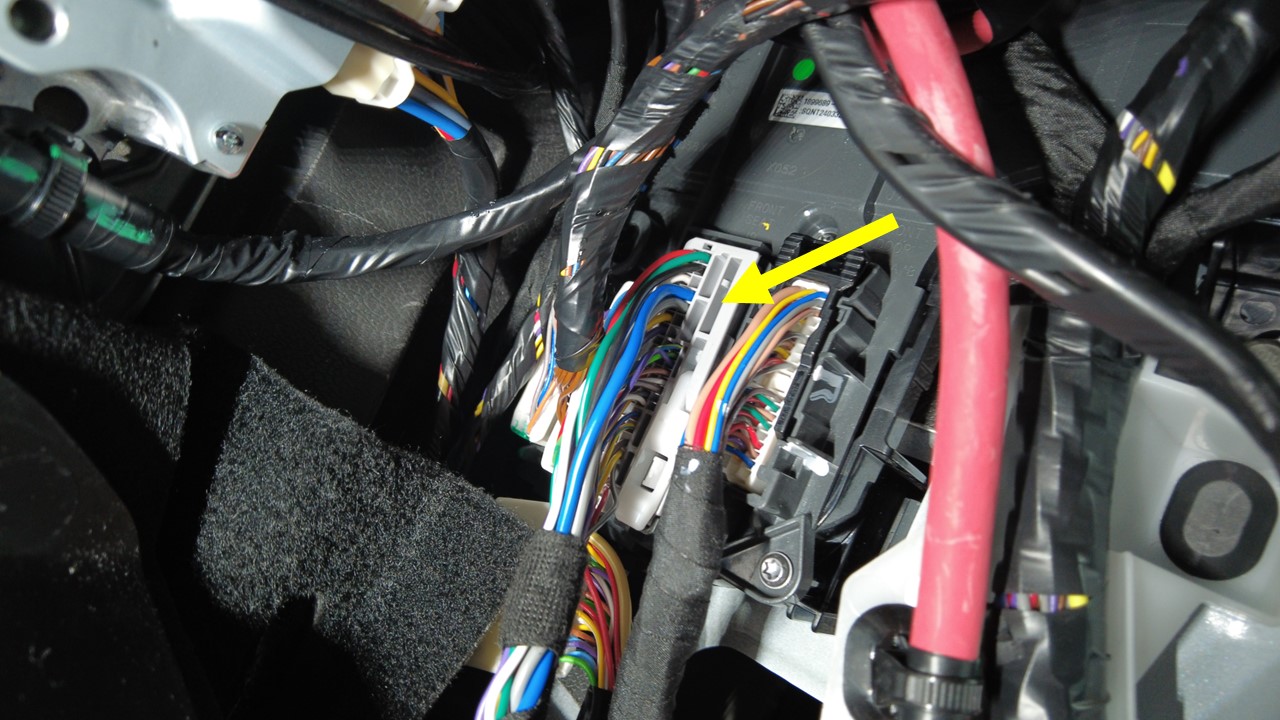

  10. Relâchez le verrou du connecteur, puis débranchez le connecteur électrique d'alimentation J1 du module de contrôle de la carrosserie droit.

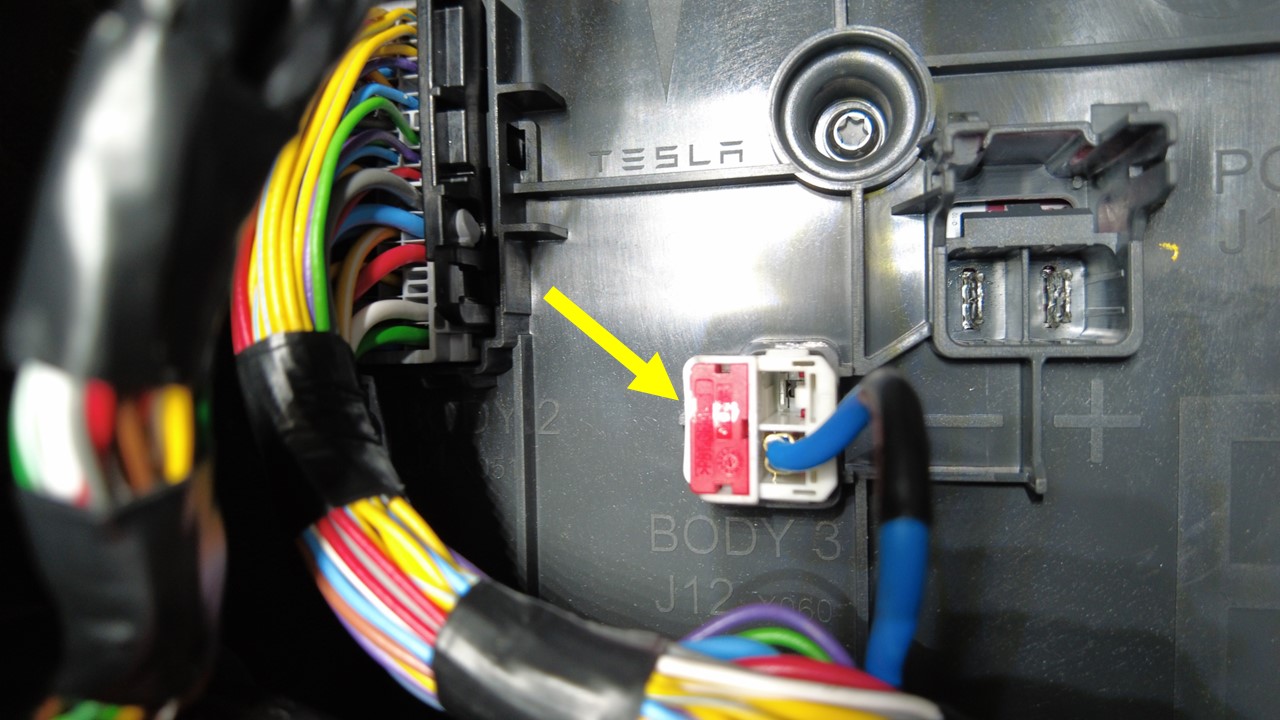

  11. Débranchez le connecteur électrique de carrosserie J12 du module contrôleur de carrosserie droit.
  12. Relâchez le verrou du connecteur, puis débranchez le connecteur électrique de carrosserie J4 du module de contrôle de la carrosserie droit.

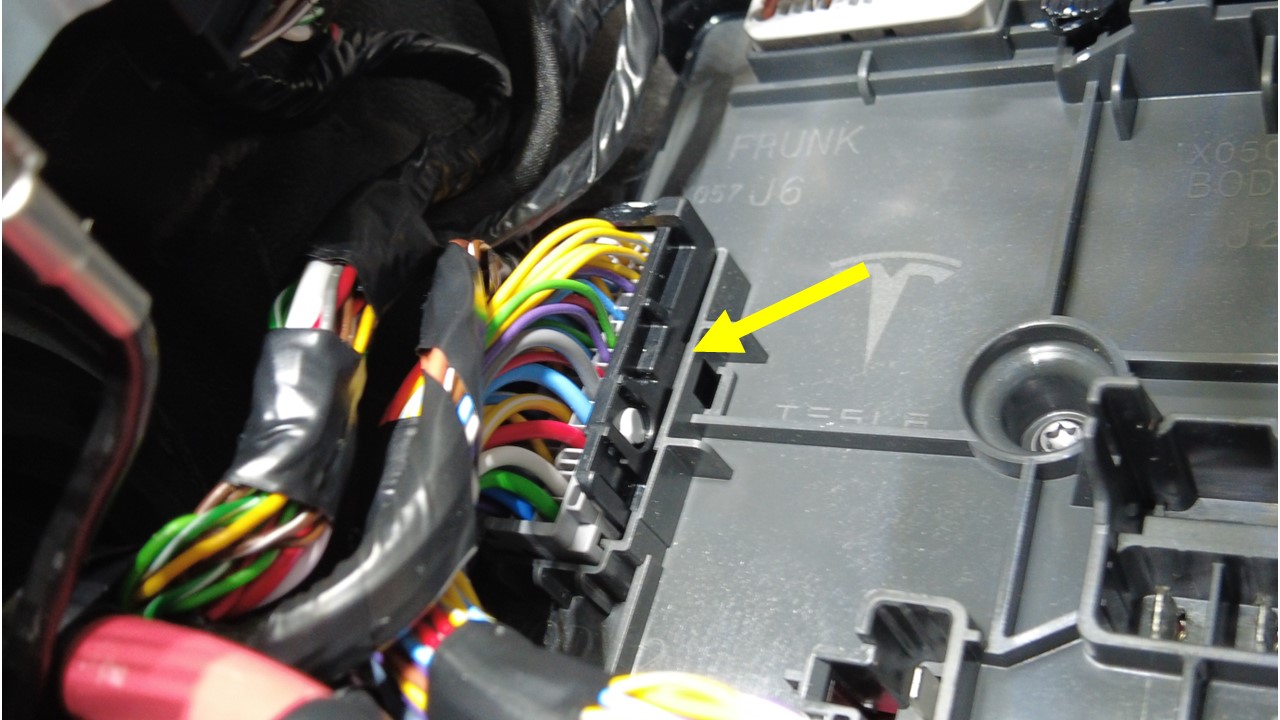

  13. Débranchez le connecteur électrique J6 de l'unité de rangement sous le capot du module contrôleur de carrosserie droit.

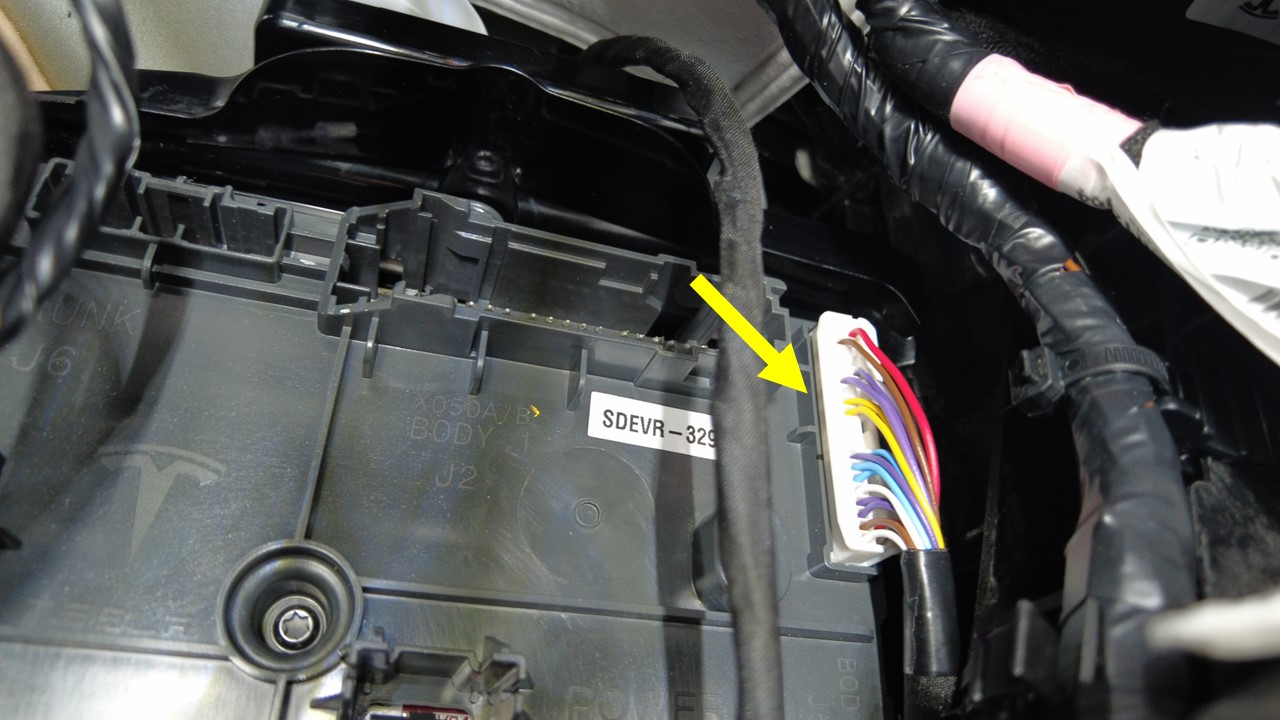

  14. Relâchez le verrou du connecteur, puis débranchez le connecteur électrique J2 de la carrosserie du module de contrôle de la carrosserie droit.

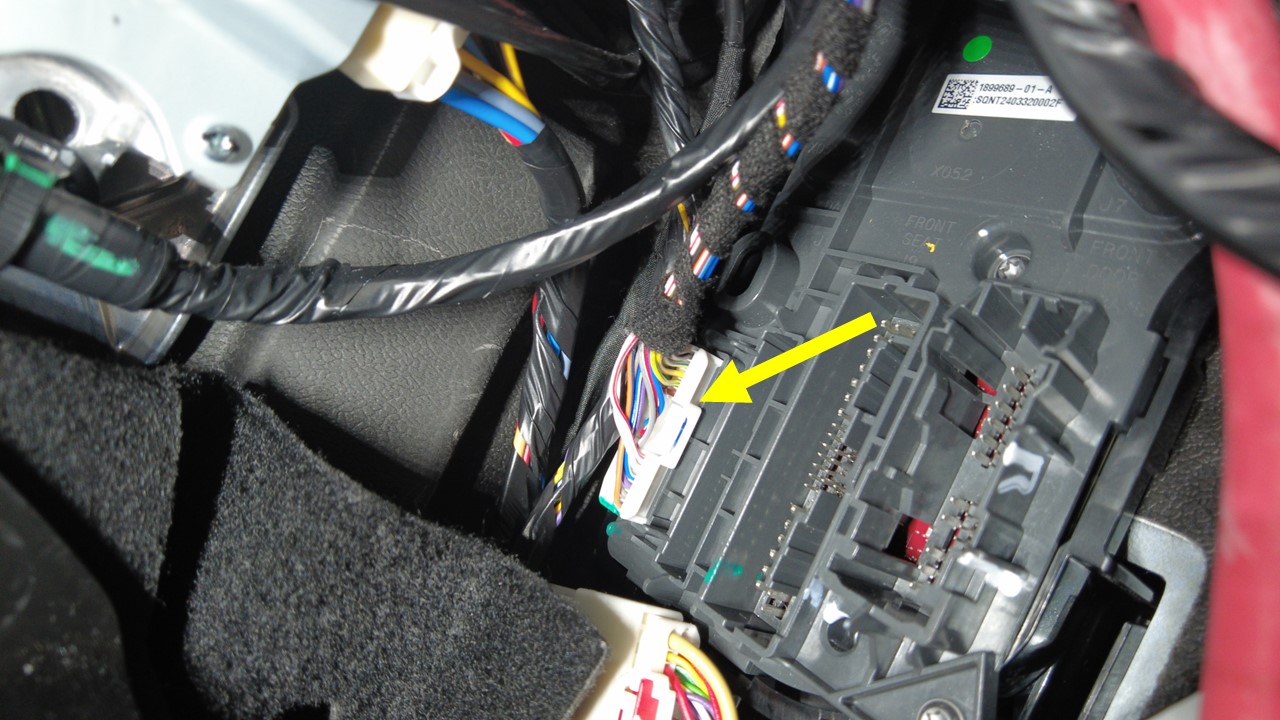

  15. Débranchez le connecteur électrique de carrosserie J5 du module contrôleur de carrosserie droit.

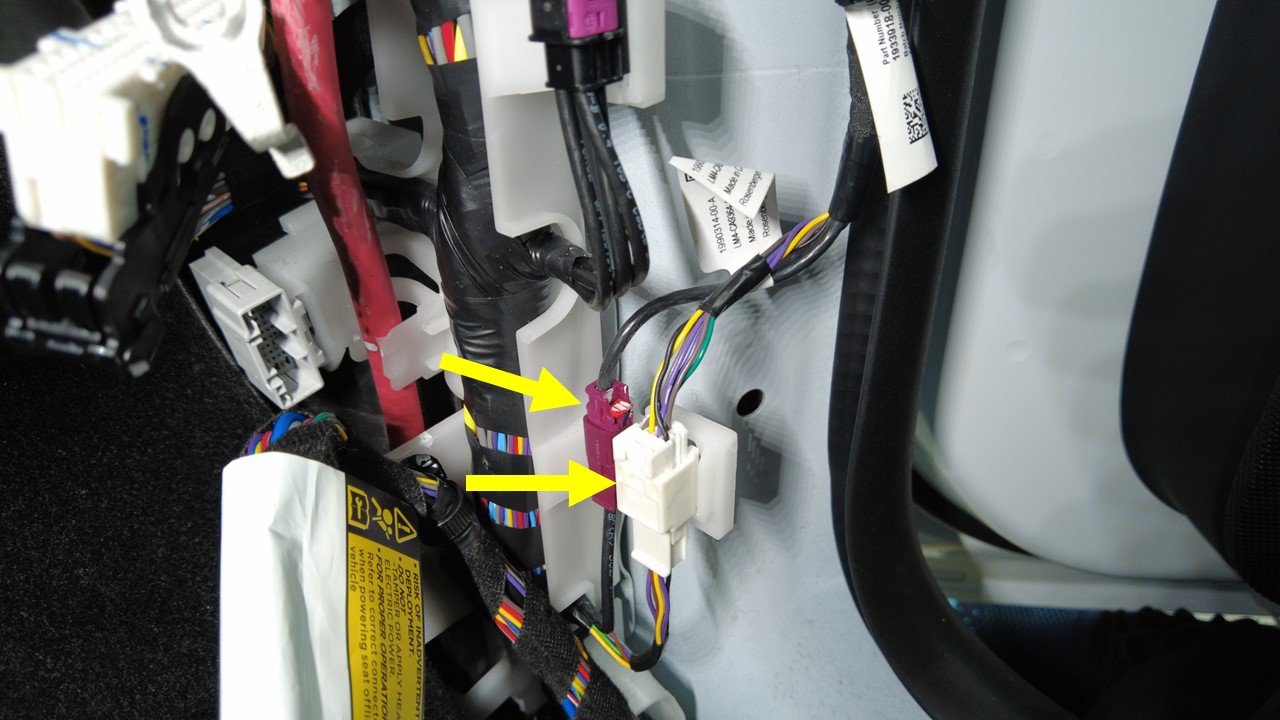

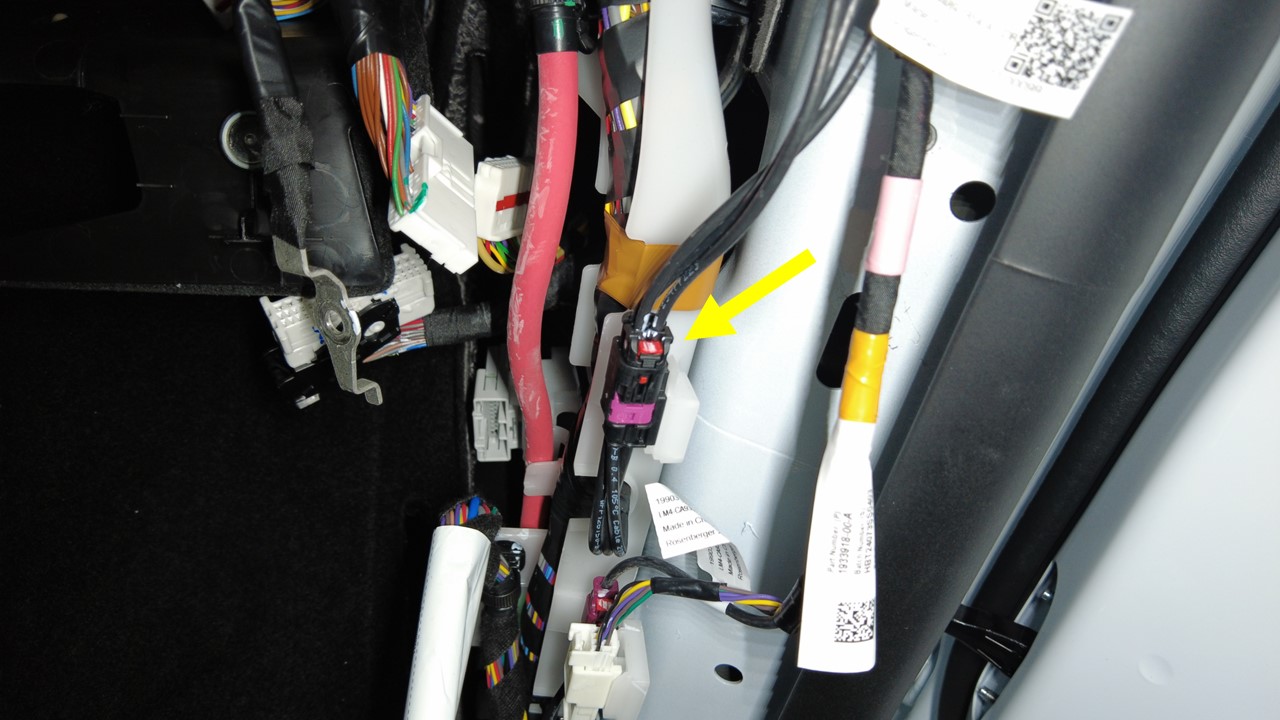

  16. Relâchez les verrous des connecteurs, puis débranchez les connecteurs électriques (x3) du pare-brise.

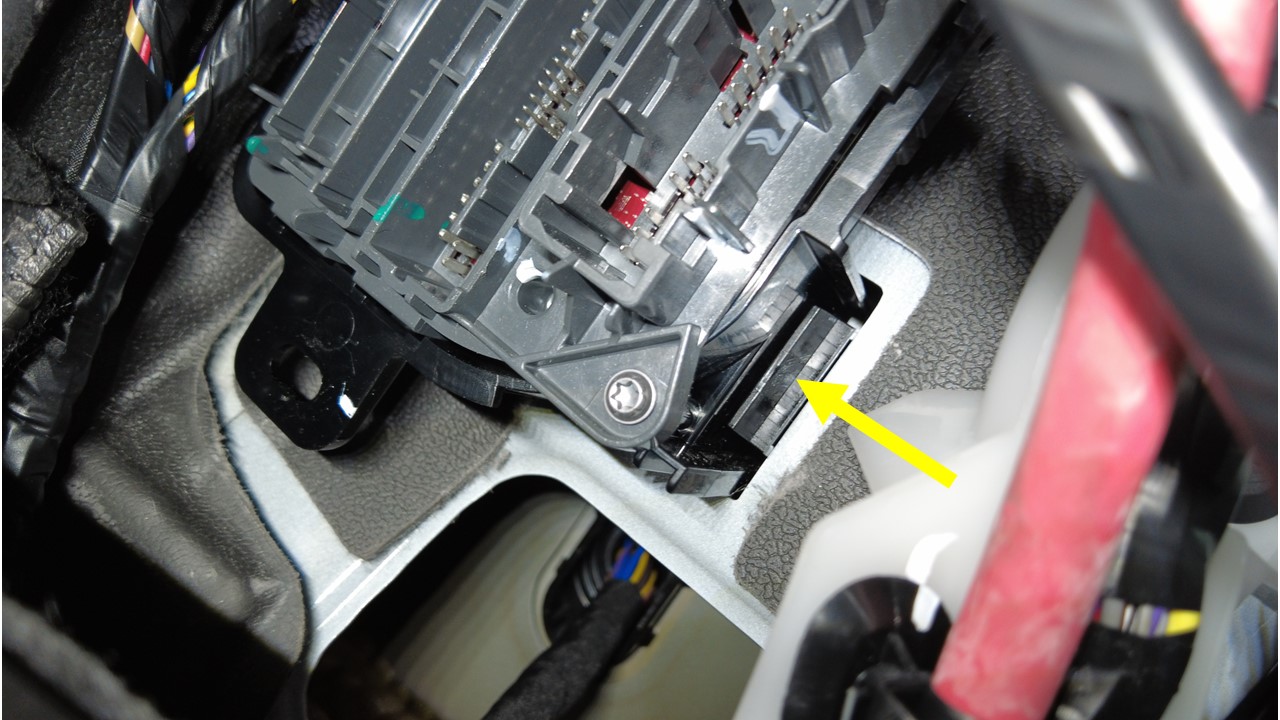

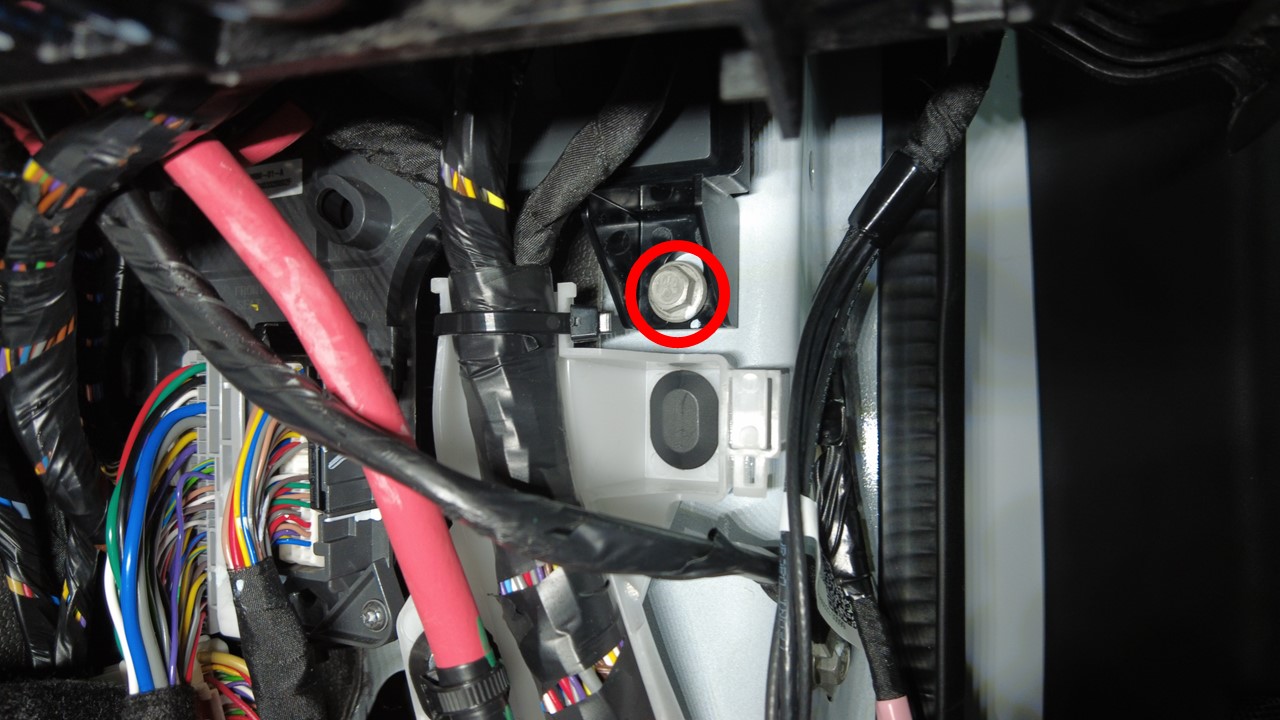

  17. Retirez le boulon qui fixe le module contrôleur de carrosserie droit à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

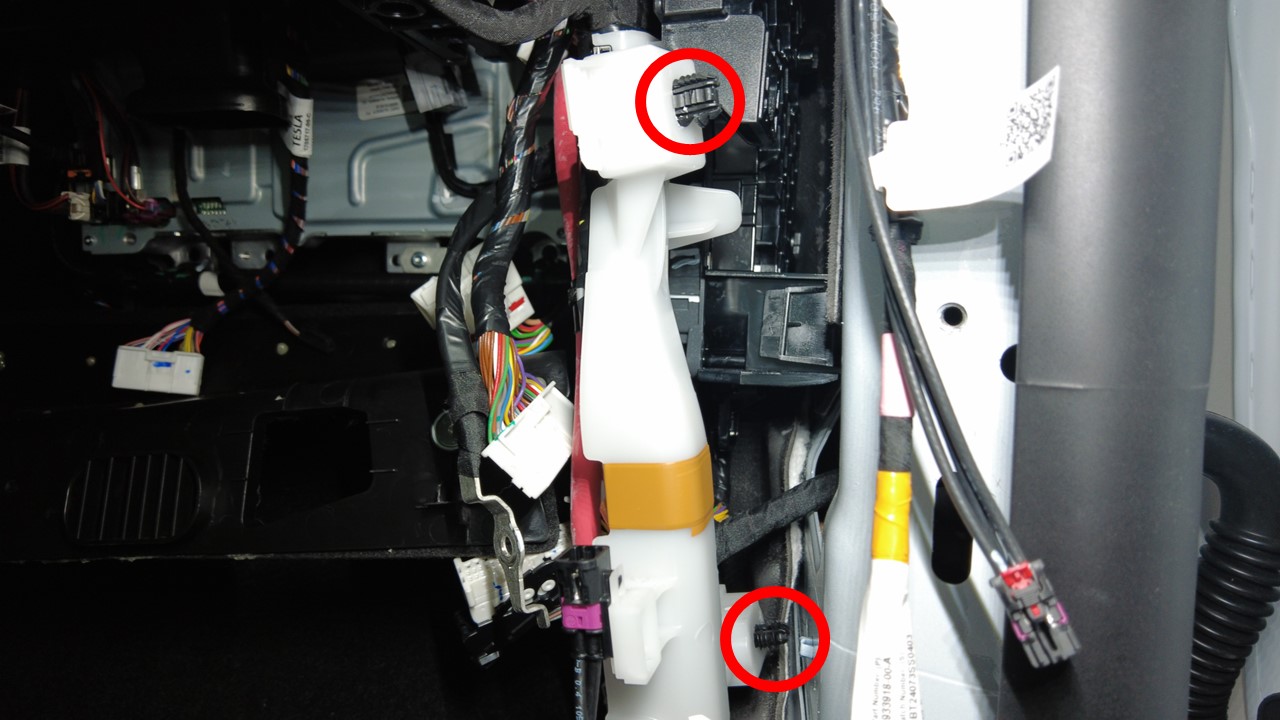

  18. Relâchez les attaches (x2) qui fixent le faisceau électrique à la carrosserie au niveau du montant A droit.

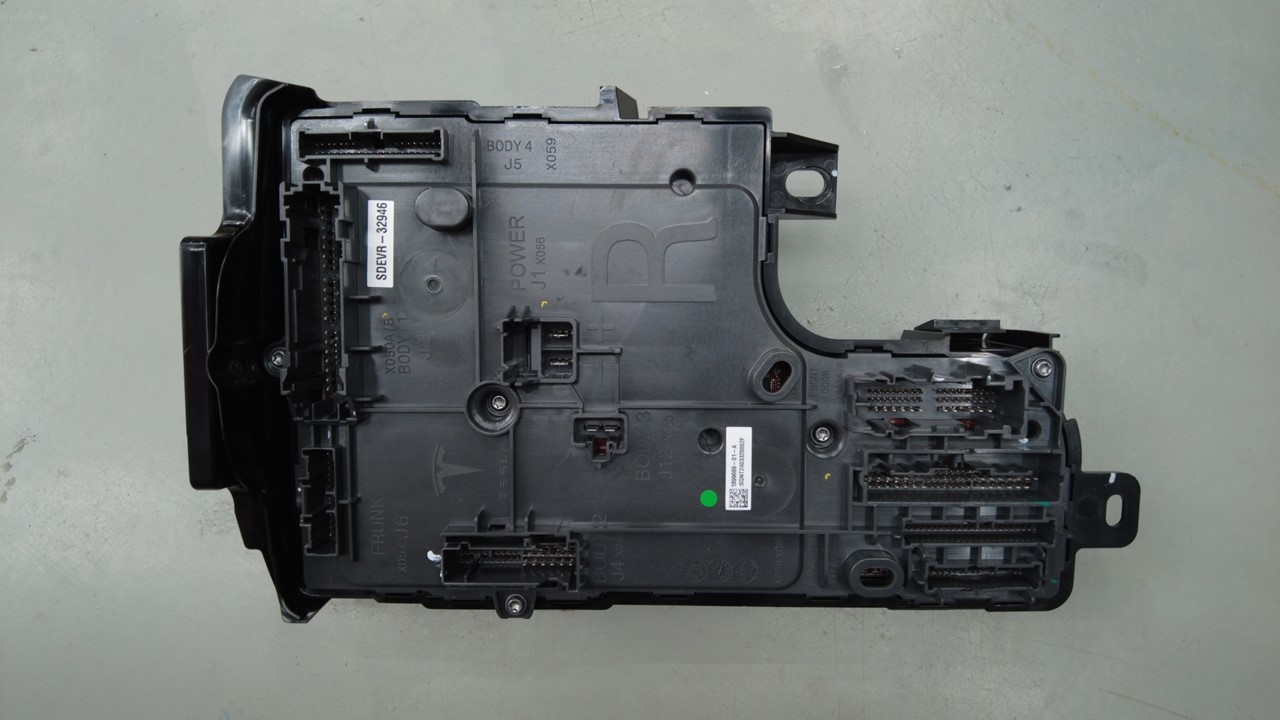

  19. Retirez le module contrôleur de la carrosserie droit du véhicule.
    1. Relâchez l’attache qui fixe le module contrôleur de la carrosserie droit à la carrosserie.

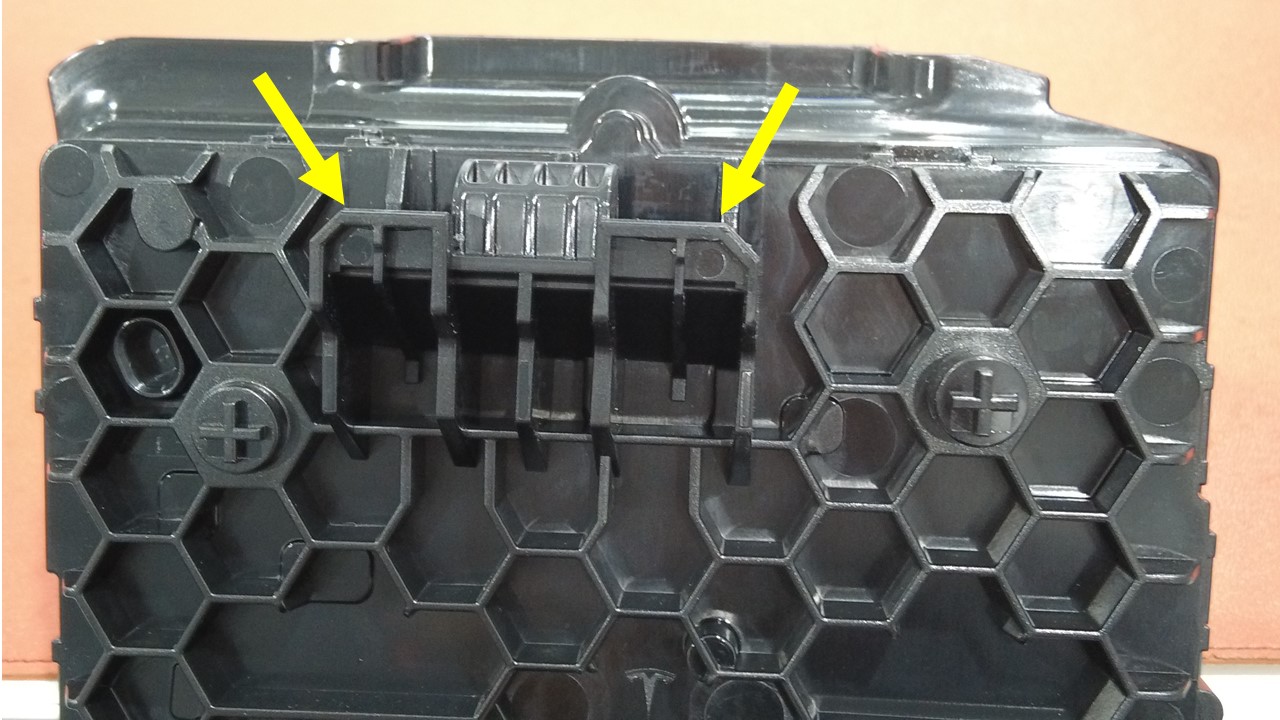

    2. Faites glisser le module vers le bas pour libérer les languettes (x2).
    3. Manœuvrez le module contrôleur de la carrosserie droit depuis le dessous du tableau de bord.

Installer

  1. Manœuvrez le module contrôleur de la carrosserie droit en position sous le support du tableau de bord et alignez les languettes sur la découpe de la carrosserie.
  2. Installez les attaches (x2) qui fixent le faisceau électrique à la carrosserie au niveau du montant A droit.
  3. Installez le boulon qui fixe le module CVAC à la carrosserie.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  4. Branchez les connecteurs électriques du pare-brise (x3).
  5. Branchez le connecteur électrique de carrosserie J5 au module contrôleur de carrosserie droit.
  6. Fixez le verrou du connecteur, puis connectez le connecteur électrique de la carrosserie J2 au module de contrôleur de la carrosserie droit.
  7. Branchez le connecteur électrique J6 de l’unité de rangement sous le capot au module contrôleur de carrosserie droit.
  8. Fixez le verrou du connecteur, puis branchez le connecteur électrique de la carrosserie J4 au module de contrôleur de la carrosserie droit.
  9. Branchez le connecteur électrique de carrosserie J12 au module contrôleur de carrosserie droit.
  10. Fixez le verrou du connecteur, puis débranchez le connecteur électrique d'alimentation J1 au module de contrôle de la carrosserie droit.
  11. Débranchez le connecteur électrique J11 de CVC du module contrôleur de carrosserie droit.
  12. Branchez le connecteur électrique J10 du TdB au module contrôleur de carrosserie droit.
  13. Fixez le verrou, puis branchez le connecteur électrique de la porte avant droite J7 au module contrôleur de carrosserie droit.
  14. Fixez le verrou du connecteur, puis branchez le connecteur électrique du siège du passager avant au module contrôleur de carrosserie droit.
  15. Installez l’attache qui fixe le connecteur au module contrôleur de carrosserie droit.
  16. Installez le boulon qui fixe le faisceau électrique au montant A droit.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  17. Installez le panneau insonorisant de l'espace pour les jambes droit. Voir Panneau insonorisant - espace pour les jambes - passager avant (retrait et remplacement),
  18. Installez la garniture inférieure droite du montant A. Voir A Pillar Lower Trim - LH (Remove and Replace),
  19. Branchez la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter),
  20. Réinstaller le micrologiciel du véhicule. Voir Réinstallation du logiciel – Écran tactile,
  21. Sélectionnez Basse tension➜ Procédures➜Post-remplacement VCRIGHT➜Post-remplacement VCRIGHT, cliquez sur Exécuter et laissez la routine se terminer.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'opérateur doit s'asseoir sur le siège du conducteur avant et garder le siège avant droit sans objets pendant l'étalonnage.
  22. Débranchez l’ordinateur portable du véhicule.
  23. Désactivez le mode Entretien. Voir Mode Entretien,
  24. Levez les vitres avant gauches et fermez la porte avant gauche.
