1st Row Seat Belt Web Guide (Remove and Replace)

Code de correction 2005010202 FRT 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-04-21: Mise à jour du couple de serrage et de l'image du boulon du guide de sangle.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: 1st Row Seat Belt Web Guide (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulon fixant la 1re barre de guidage de sangle gauche au véhicule
10 Nm (7.4 lbs-ft)
  • Douille de 10 mm
  • Clé à cliquet/Clé dynamométrique
  • Seulement pour l'installation : Clé dynamométrique de 1/4 po de prise + Angle - 1076971-02-A
Remplacer

Retirer

  1. Relâchez la garniture supérieure du montant B gauche et mettez-la de côté. Voir Trim - B-Pillar - Upper - LH (Remove and Replace),
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il n'est pas nécessaire de libérer la ceinture de sécurité du prétensionneur.

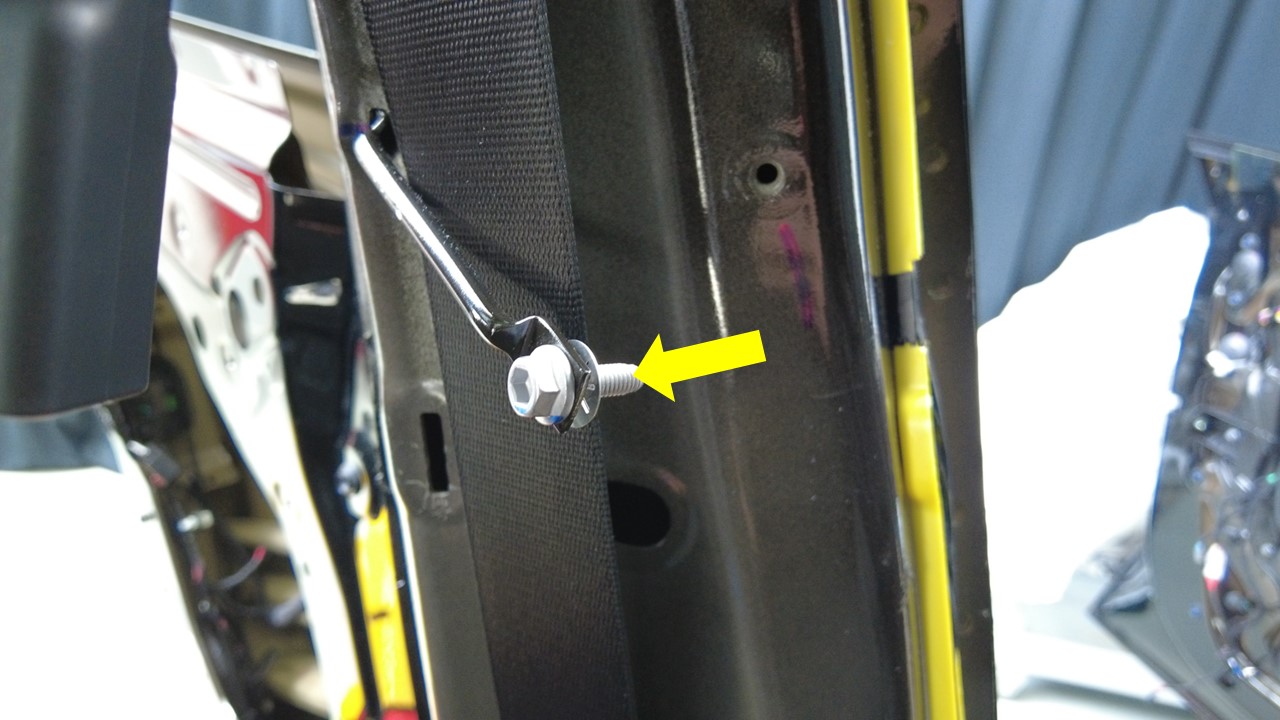

  2. Enlevez le guide de sangle de la ceinture de sécurité avant gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque

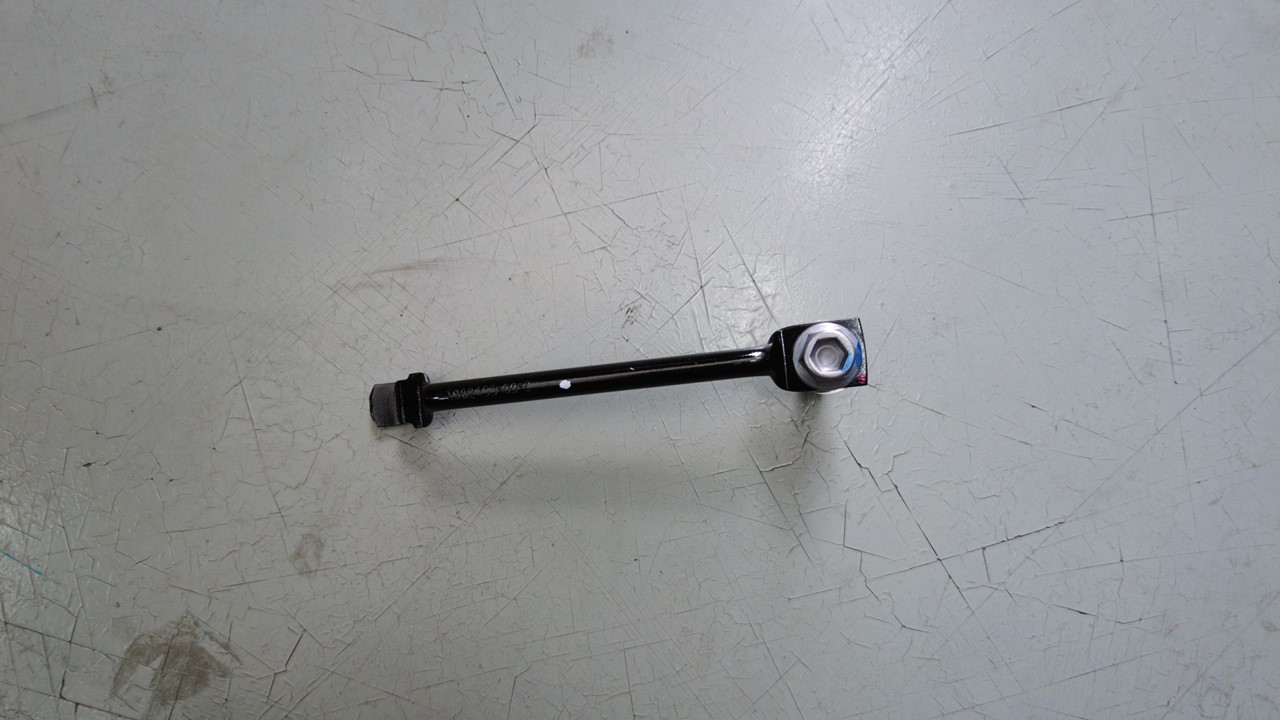

    Le guide de sangle sera fourni avec le boulon et le joint sous forme d'ensemble.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
    • Clé à cliquet/Clé dynamométrique
    • Seulement pour l'installation : Clé dynamométrique de 1/4 po de prise + Angle - 1076971-02-A

Installer

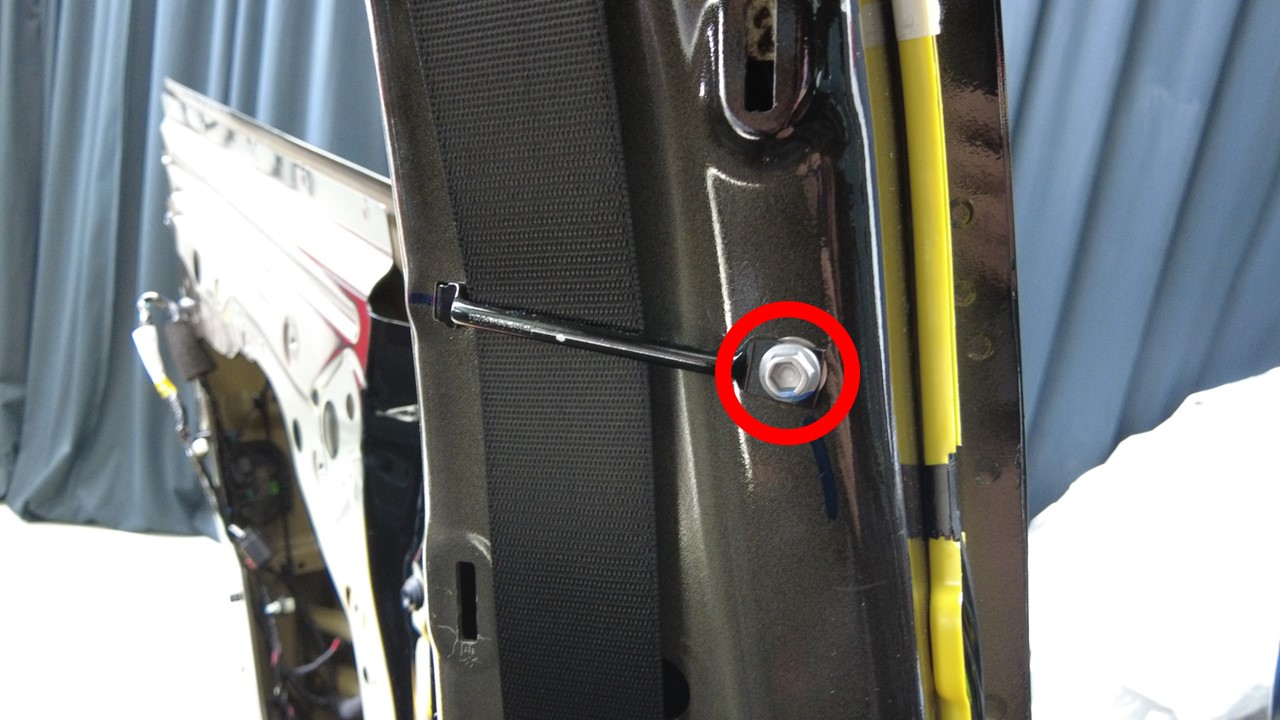

  1. Installez le guide de sangle de la ceinture de sécurité avant gauche.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
    • Clé à cliquet/Clé dynamométrique
    • Seulement pour l'installation : Clé dynamométrique de 1/4 po de prise + Angle - 1076971-02-A
  2. Posez la garniture supérieure du montant B gauche. Voir Trim - B-Pillar - Upper - LH (Remove and Replace),
