Inductive Charger Module - Gen 2 (Remove and Install)

Code de correction 1519021601 FRT 0.10 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 2025-06-03: Mise à jour de la procédure d'installation et de retrait du contour du socle de téléphone.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Inductive Charger Module - Gen 2 (Remove and Install)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques

Vis (x2) qui fixent l'ensemble station d'accueil téléphonique et module de chargeur à la console centrale

Vis (x3) qui fixe le module de chargeur inductif au socle de téléphone
1.2 Nm (.9 lbs-ft)
  • Embout Torx T20
  • Clé à cliquet/Clé dynamométrique
  • Rallonge de 2 po
 Réutiliser

Retirer

  1. Ouvrez la porte avant gauche et abaissez la glace avant gauche.

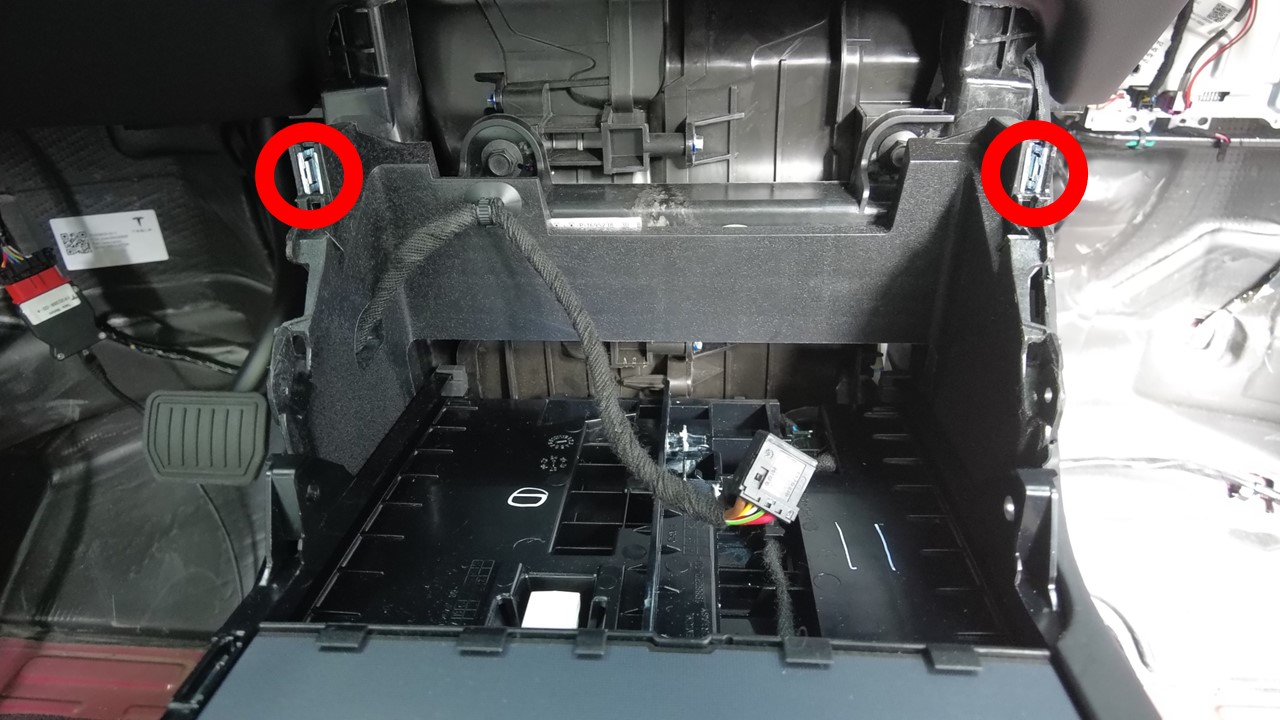

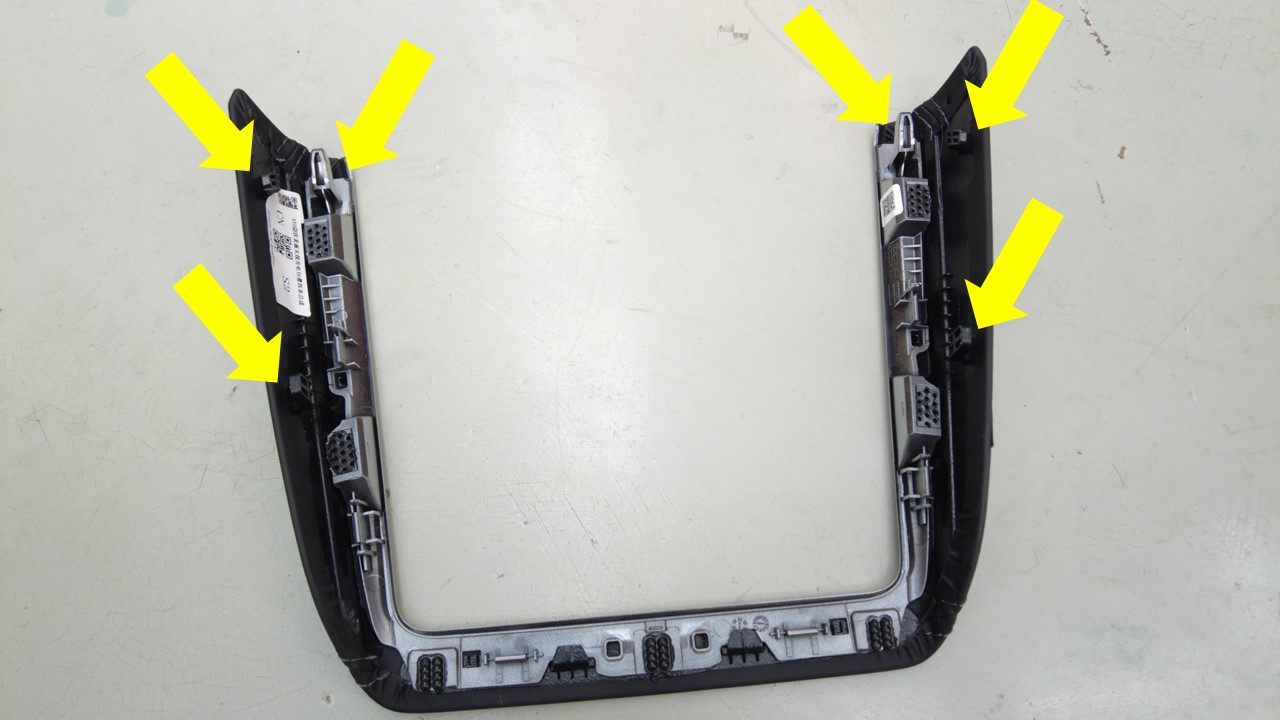

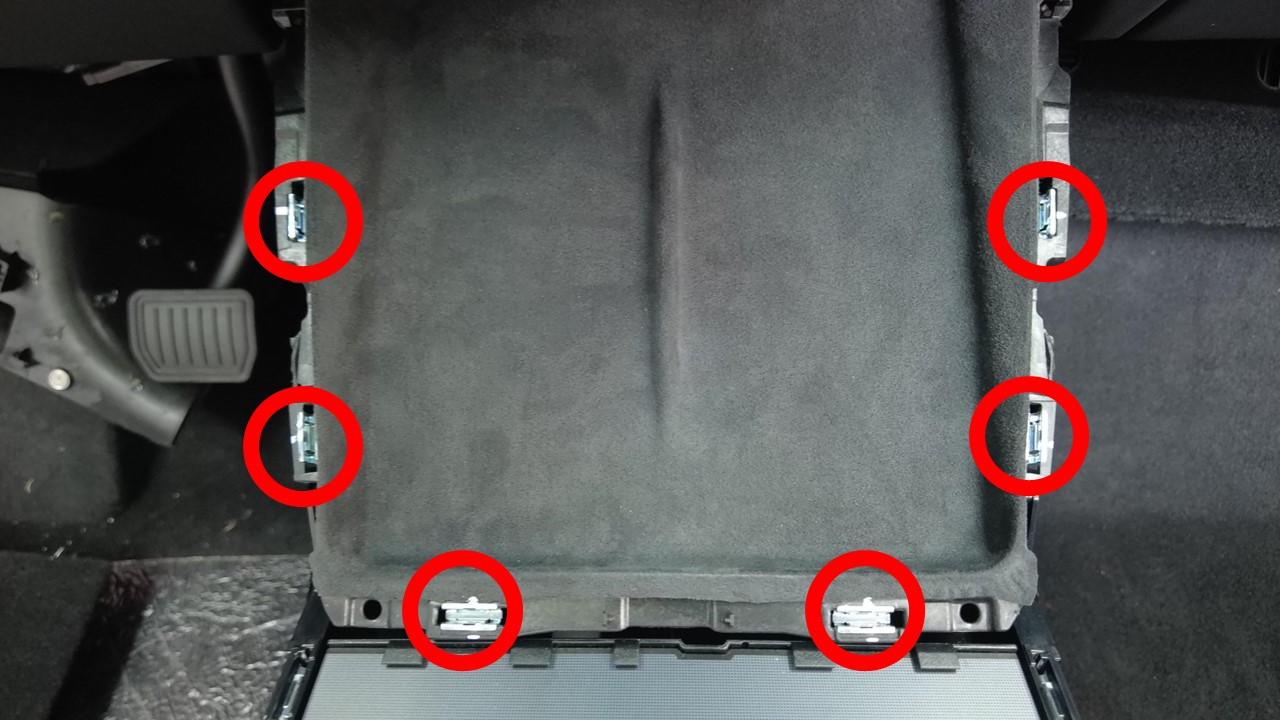

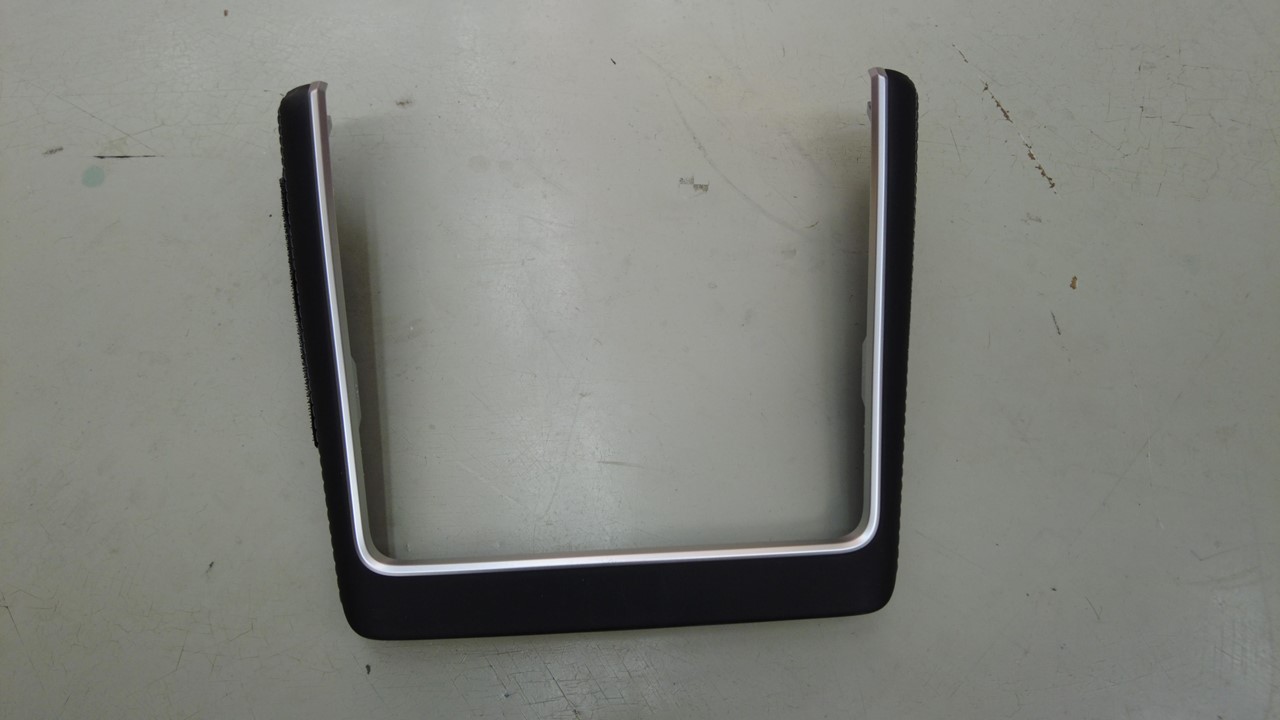

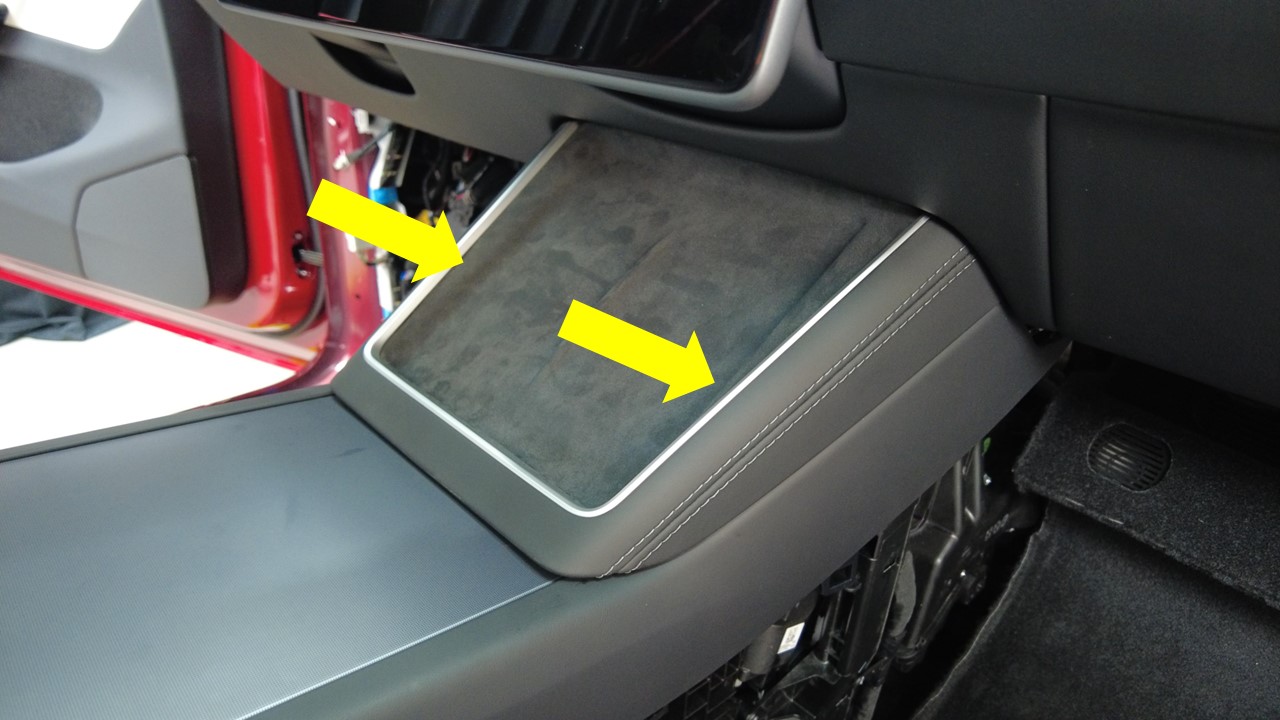

  2. Retirez les languettes de guidage (x6) et les attaches (x6) qui fixent le contour du socle de téléphone à la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Commencez le retrait par l'extrémité inférieure du contour du socle de téléphone en vous assurant de ne pas endommager le panneau de protection de la porte coulissante.

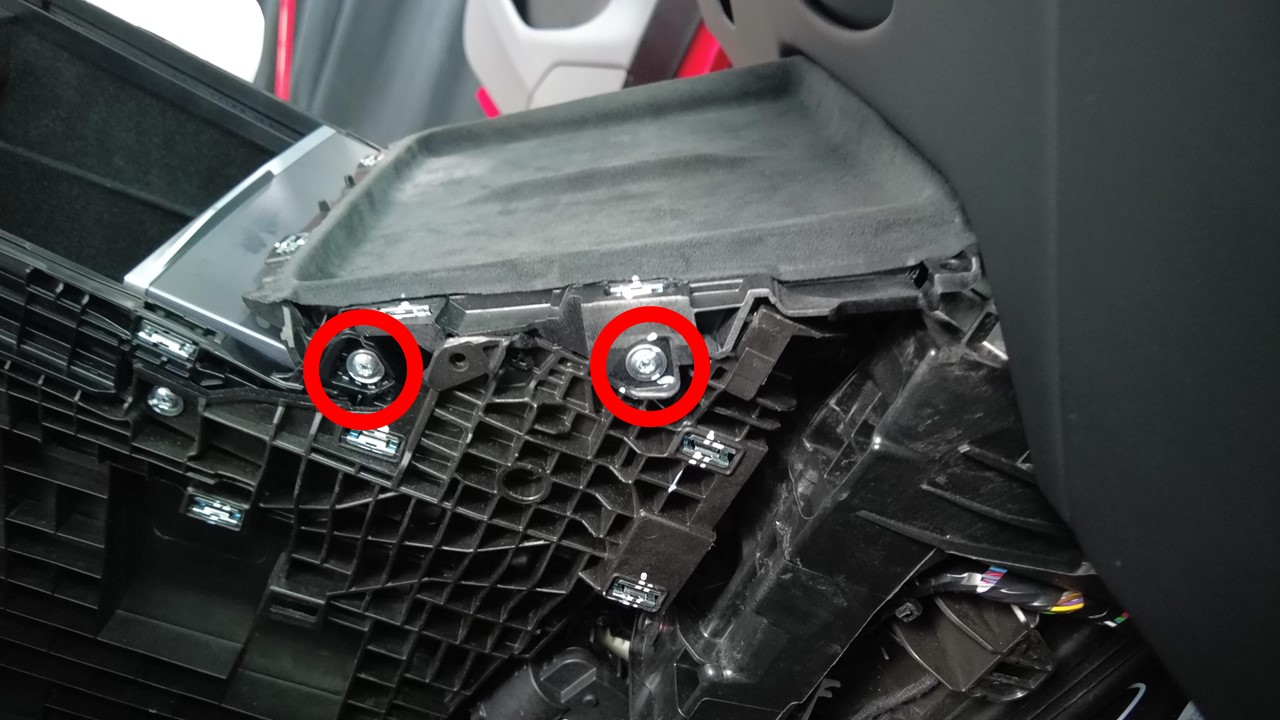

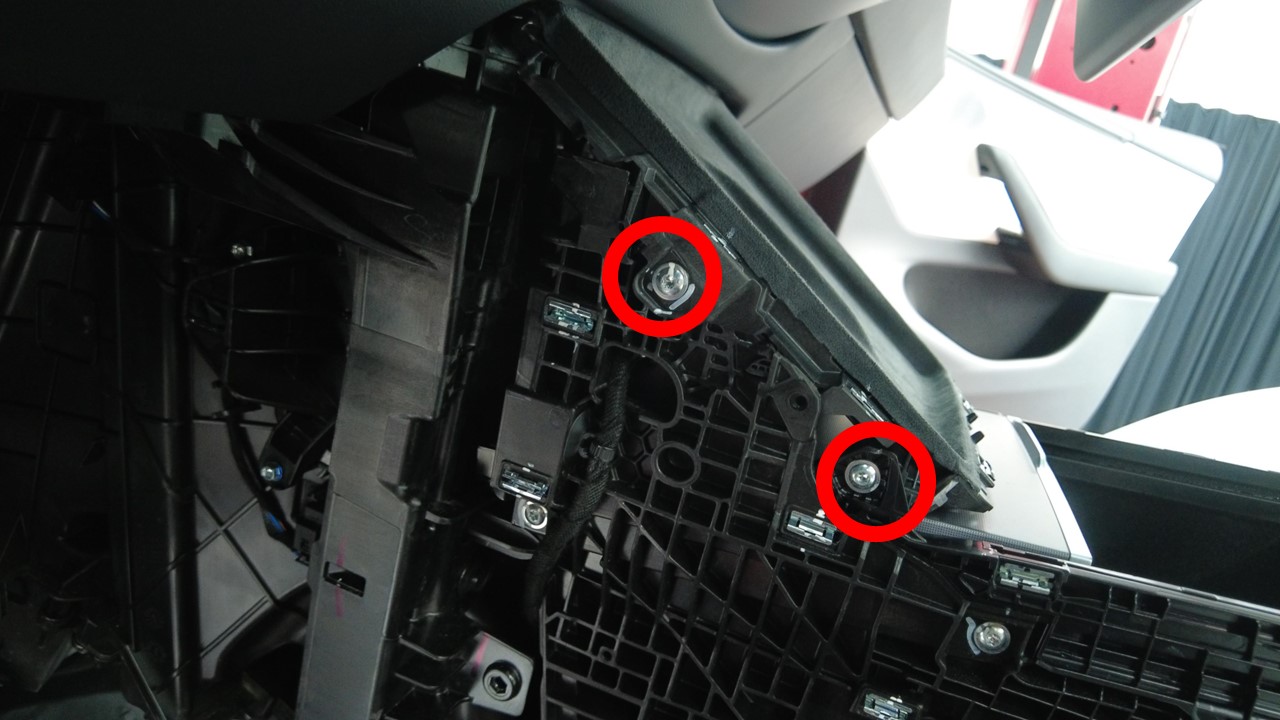

  3. Retirez les vis (x4) qui fixent le socle pour téléphone à la console centrale.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
    • Clé à cliquet/Clé dynamométrique
    • Rallonge de 2 po

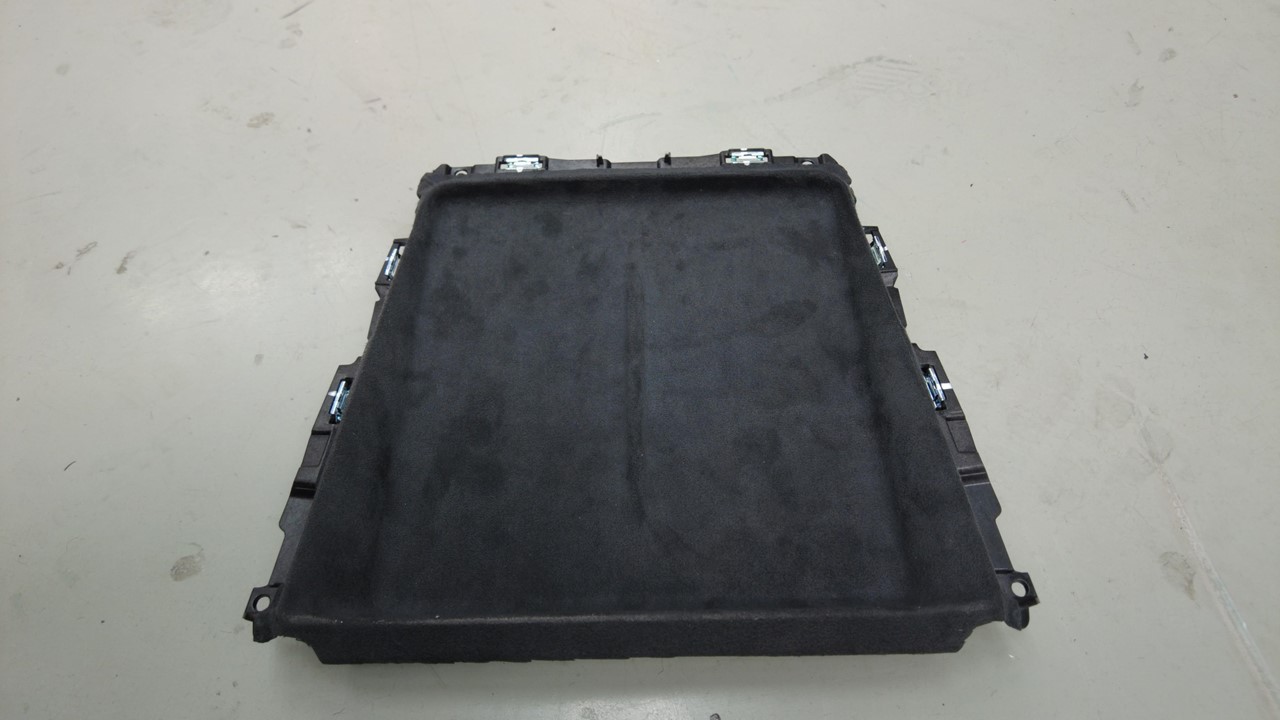

  4. Retirez les languettes de guidage (x6) et les attaches (x2) qui fixent le socle de téléphone à la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    • Placez une serviette sur le panneau de protection de la porte coulissante pour éviter tout dommage.

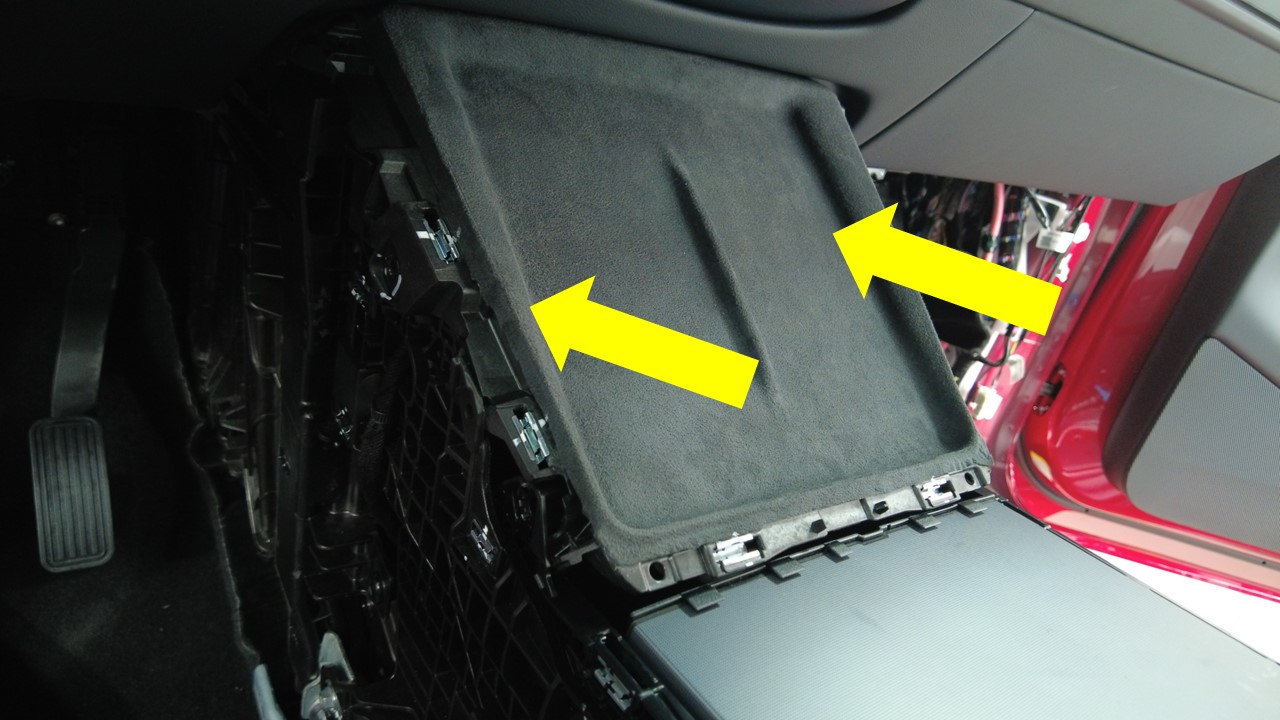

    • Tirez le socle de téléphone vers l'arrière pour libérer les attaches.
    • Ne retirez pas complètement le socle de téléphone, car le faisceau est encore relié.

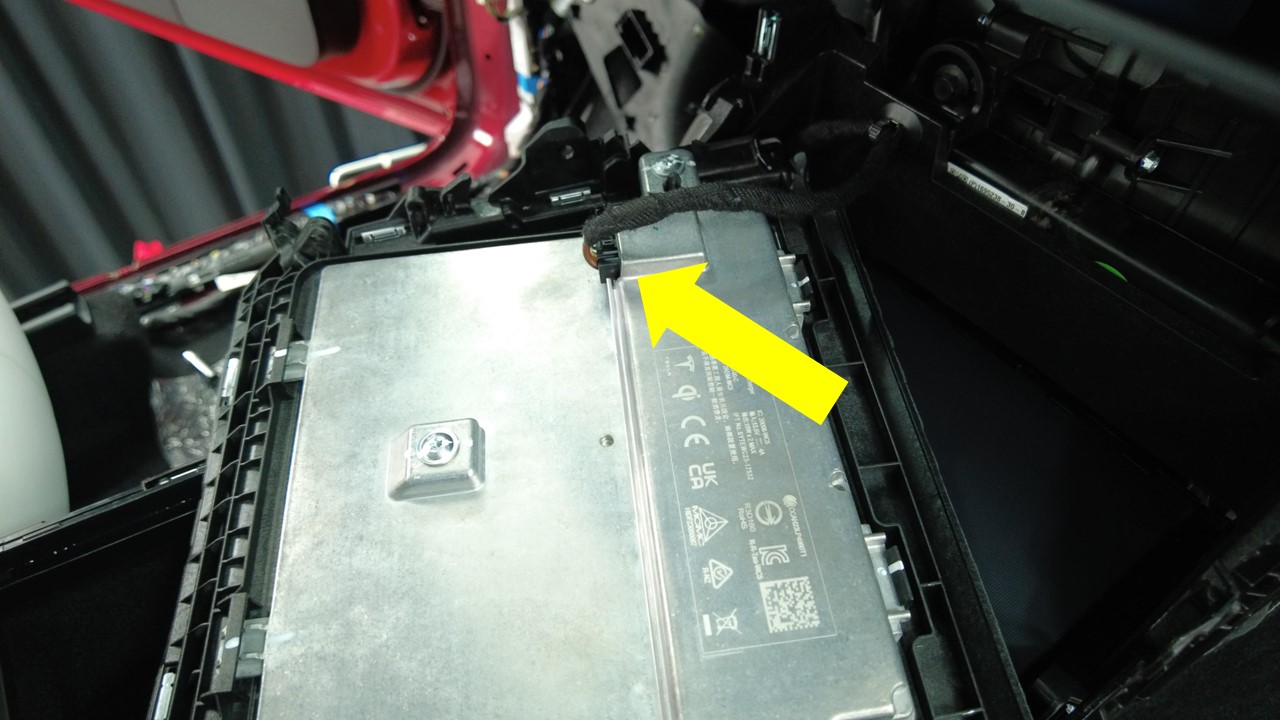

  5. Débranchez le connecteur électrique du module de chargeur inductif, puis retirez le socle de téléphone de la console centrale.
  6. Retirez les vis (x3) qui fixent le chargeur inductif au socle pour téléphone.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
    • Clé à cliquet/Clé dynamométrique
    • Rallonge de 2 po

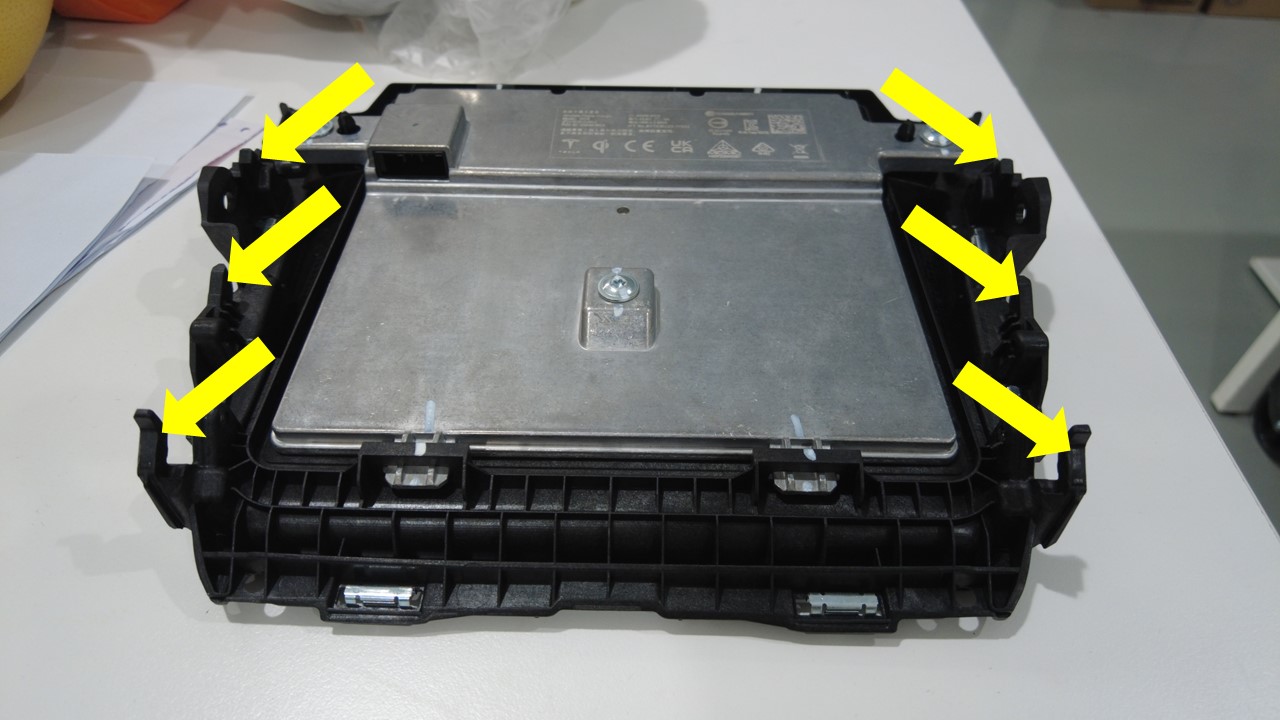

  7. Relâchez les languettes (x2) en haut du module de chargeur inductif, puis inclinez le module vers le haut et retirez-le du socle pour téléphone.

Installer

  1. Faites glisser le module de chargeur inductif dans les repères et les attaches de positionnement du socle pour téléphone, puis engagez complètement les languettes (x2) en haut du module.
  2. Installez les vis (x3) qui fixent le module de chargeur inductif au socle pour téléphone.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
    • Clé à cliquet/Clé dynamométrique
    • Rallonge de 2 po
  3. Branchez le connecteur électrique du module de chargeur inductif.
  4. Installez les languettes de guidage (x6) et les attaches (x2) qui fixent le socle de téléphone à la console centrale.
  5. Installez les vis (x4) qui fixent le socle de téléphone à la console centrale.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Embout Torx T20
    • Clé à cliquet/Clé dynamométrique
    • Rallonge de 2 po
  6. Installez les languettes de guidage (x6) et les attaches (x6) qui fixent le contour du socle de téléphone à la console centrale.
    `
  7. Remontez la glace avant gauche et fermez la porte avant gauche.
