Butée et loquet - capot (ajustement)

Code de correction 1133040200 FRT 0,06 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 1080552-00-A JAUGE D'ÉPAISSEUR À GRADUATIONS

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple : Hood Latch Double Pull Single Actuator (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons (x2) qui fixent le loquet du capot au support d’extrémité avant
8 Nm (5.9 lbs-ft)
  • Douille de 10 mm
 Réutiliser

Procédure

  1. Ouvrez le capot.

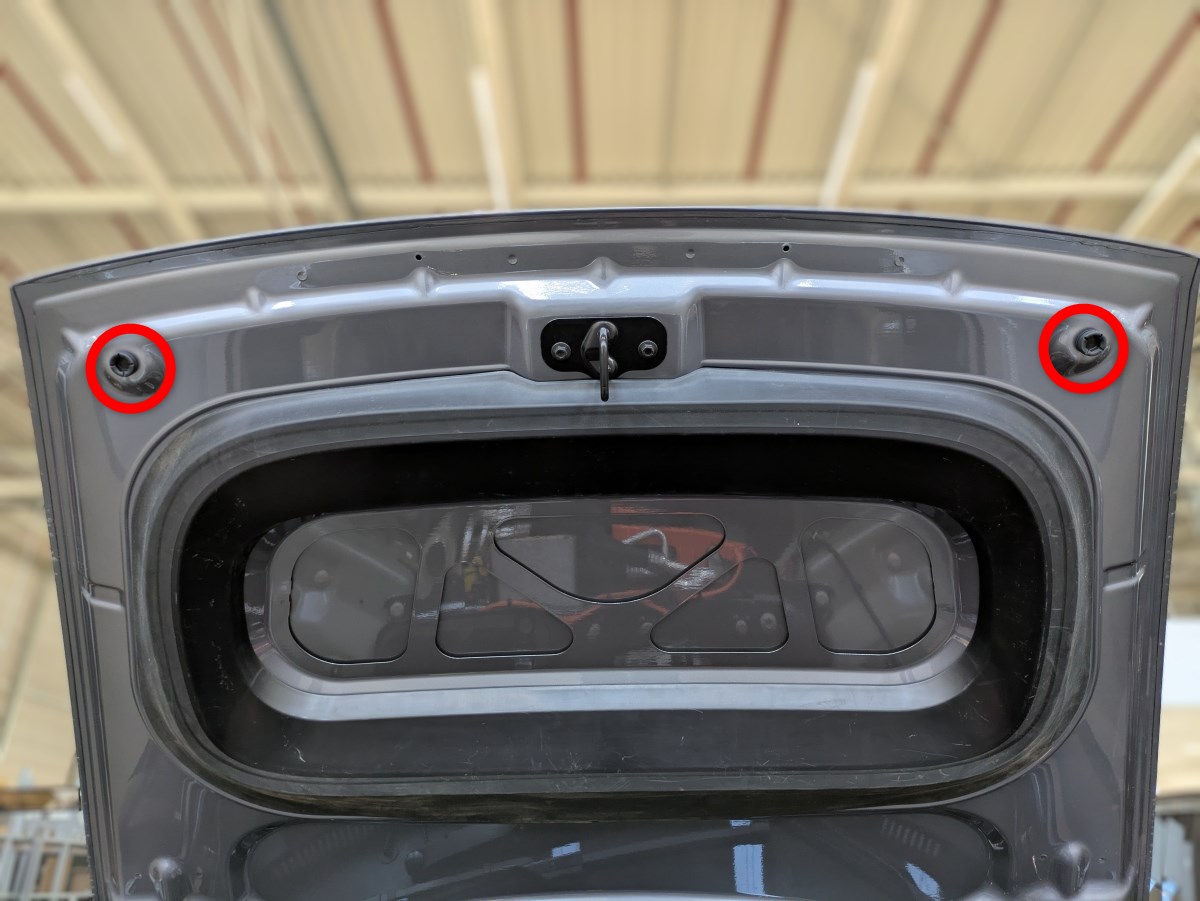

  2. Tournez la butée gauche et/ou droite pour ajuster la hauteur de l'extrémité avant du capot.
    • Tournez les butées dans le sens contraire des aiguilles d'une montre pour soulever l'avant du capot.
    • Tournez les butées dans le sens des aiguilles d'une montre pour abaisser l'avant du capot.
  3. Fermez le capot et inspectez-le pour vérifier l'alignement de l'aile.
  4. Répétez les étapes 1 à 3 si nécessaire.
  5. Si le capot s'ouvre et se ferme comme prévu après l'alignement, interrompez cette procédure. Si une force excessive est nécessaire pour fermer le capot ou si le double loquet ne s'enclenche pas facilement, passez aux étapes suivantes pour régler le loquet du capot.
  6. Retirez le panneau d’accès. Voir Access Panel (Remove and Replace).
  7. Desserrez les boulons (x2) qui fixent le loquet du capot au support d’extrémité avant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne retirez pas les boulons. Desserrez seulement les boulons.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  8. Déplacez le loquet du capot vers le haut de quelques millimètres.
  9. Serrez les boulons (x2) qui fixent le loquet du capot au support d’extrémité avant.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  10. Fermez le capot et vérifiez qu'il s'enclenche et se désenclenche comme prévu. Ouvrez le capot et répétez les étapes 7 à 9, si nécessaire.
  11. Installez le panneau d’accès. Voir Access Panel (Remove and Replace).
