Headlamp Assembly - RH (Remove and Install)

Code de correction 1740020701 FRT 0.78 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Spécifications de couple

Tableau 1. Spécifications de couple: Headlamp - ECE LHD - LH (Remove and Install) and
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Bolts (x3) that attach the LH headlight to the body
3.5 Nm (2.6 lbs-ft)
  • Douille de 10mm
 Réutiliser

Retirer

  1. Débranchez l’alimentation BT. Voir LV Power (Disconnect and Connect) (Modify),
  2. Retirez l'ensemble carénage avant. Voir Front Fascia (Remove and Install).

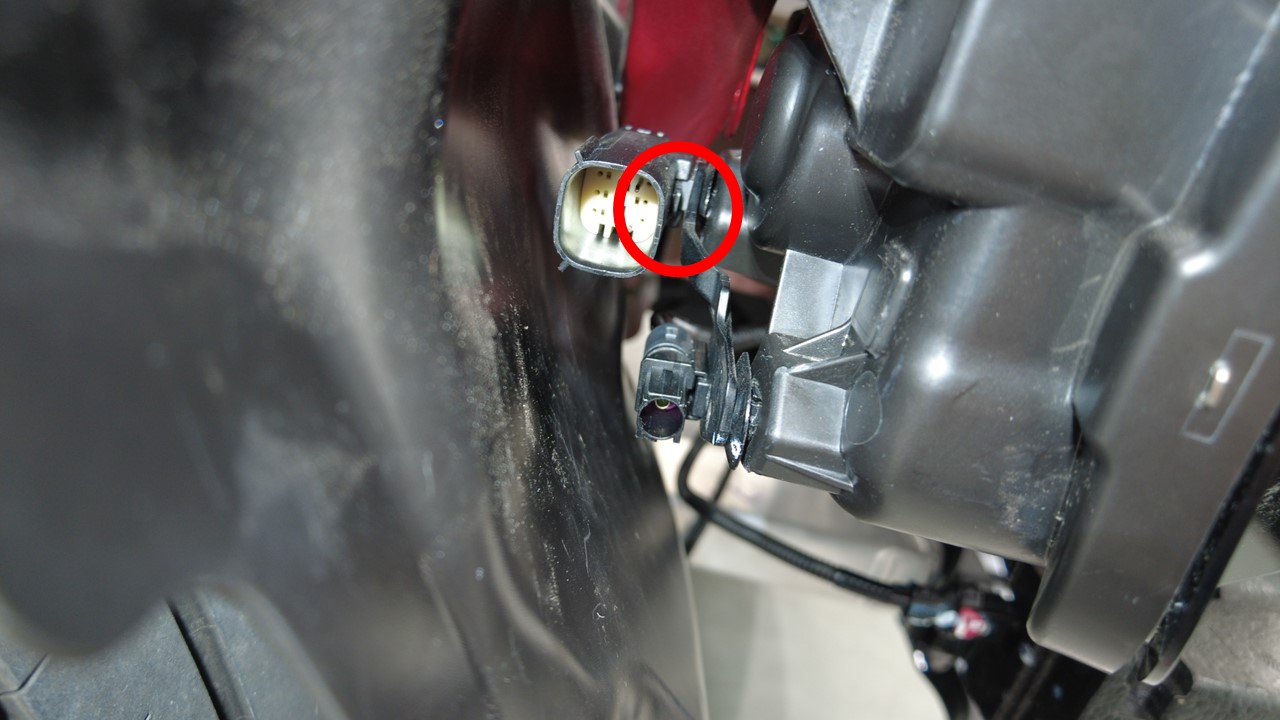

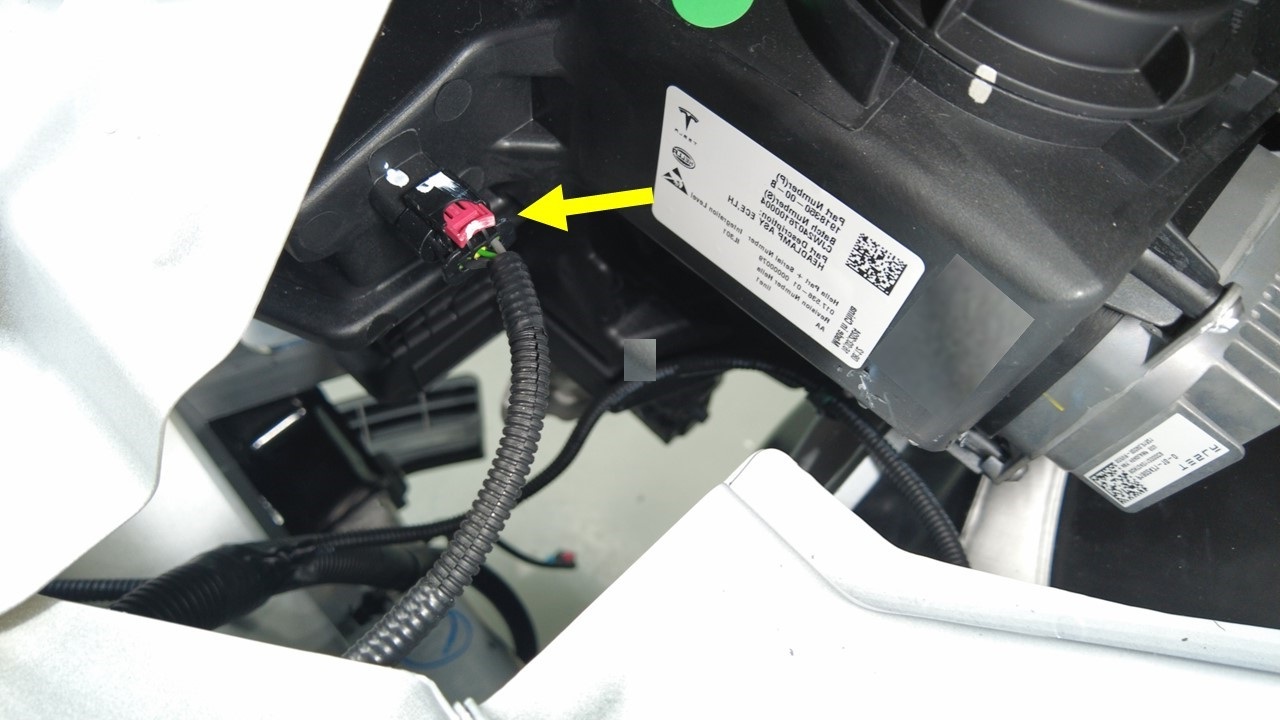

  3. Débranchez le connecteur électrique du phare droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Tirez sur la languette jusqu’à ce que le connecteur se déverrouille, puis continuer à tirer pour libérer le connecteur.

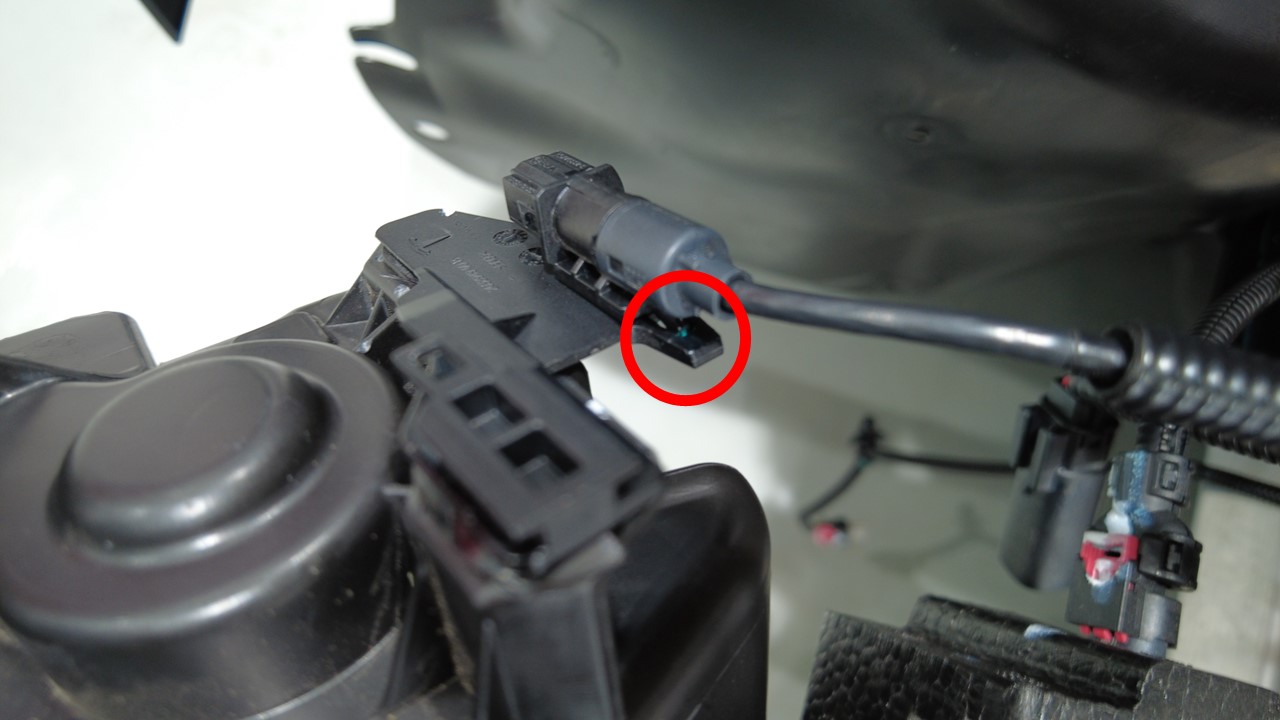

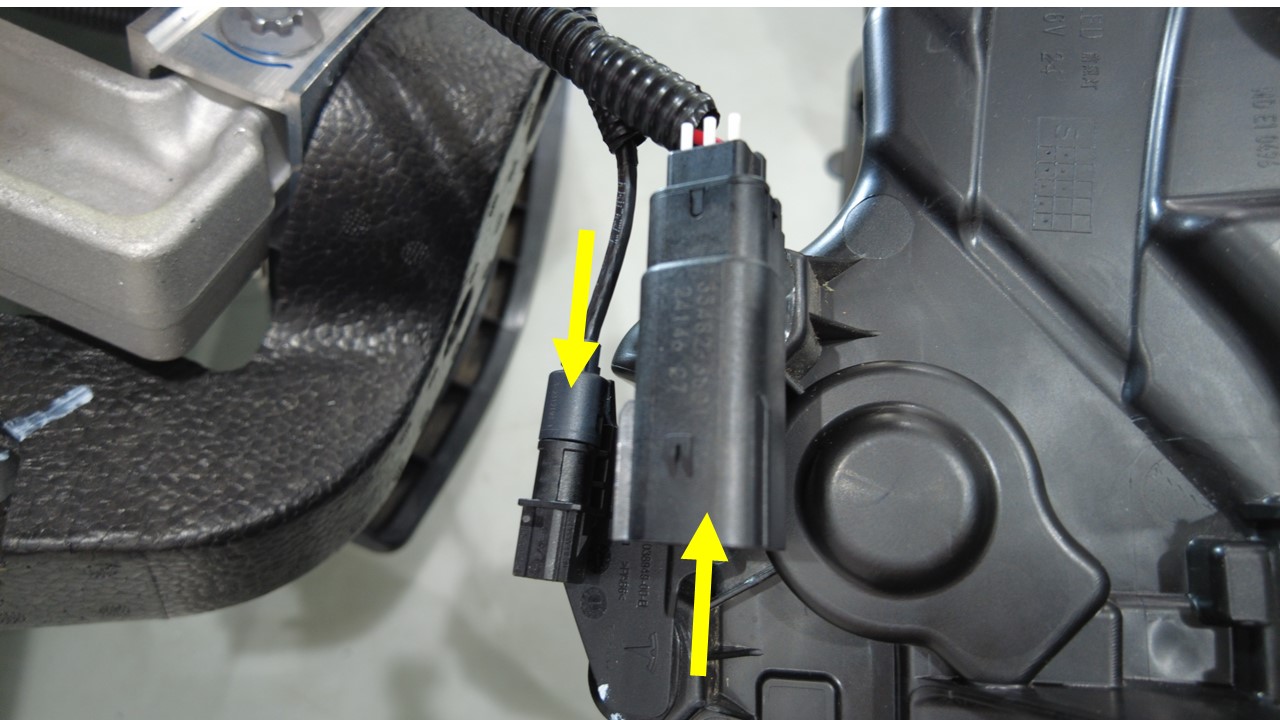

  4. Retirez le faisceau du support de faisceau du phare droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque

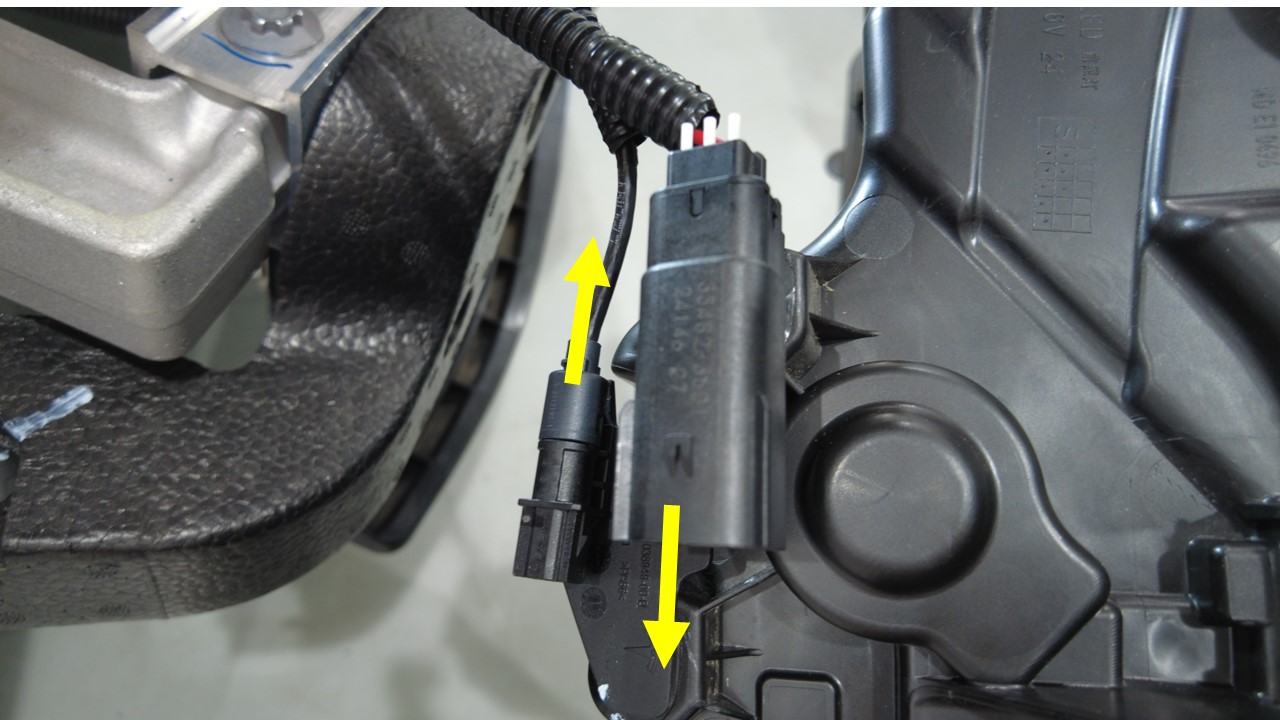

    Appuyez sur les languettes coulissantes (x2) pour les déverrouiller, puis faites glisser le faisceau vers l'extérieur dans le sens de la flèche indiqué dans l'image ci-dessous.

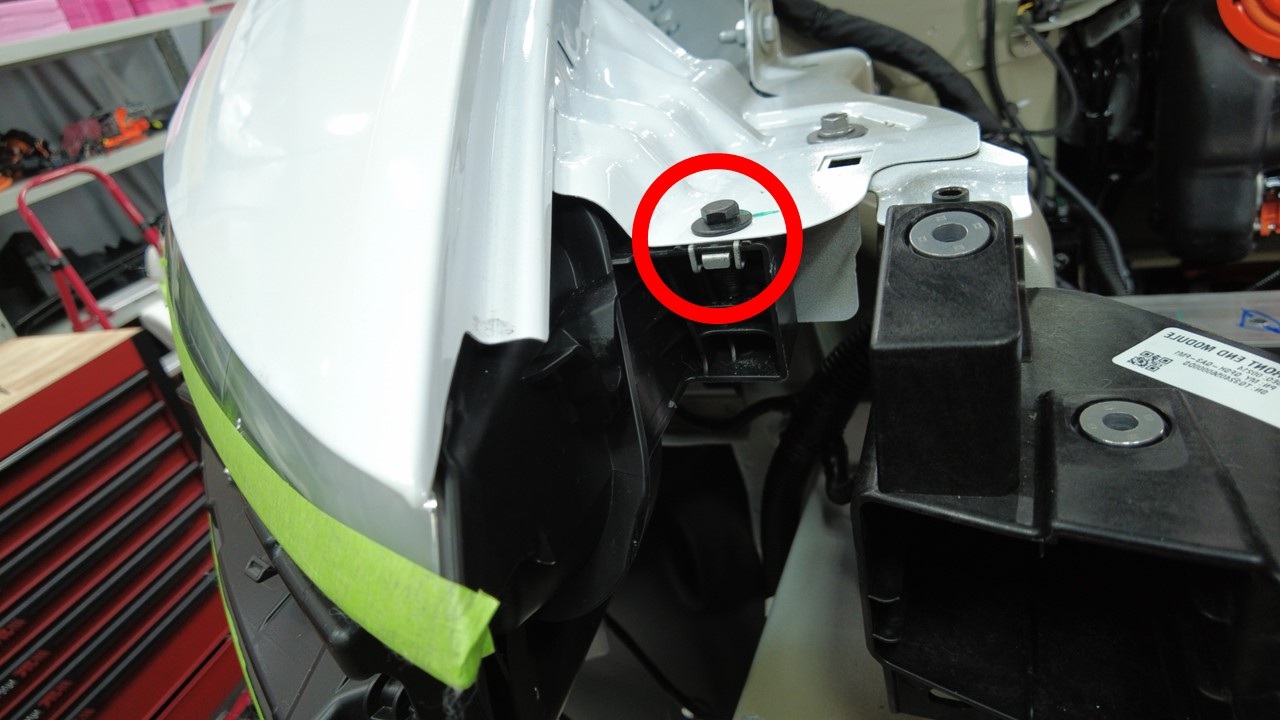

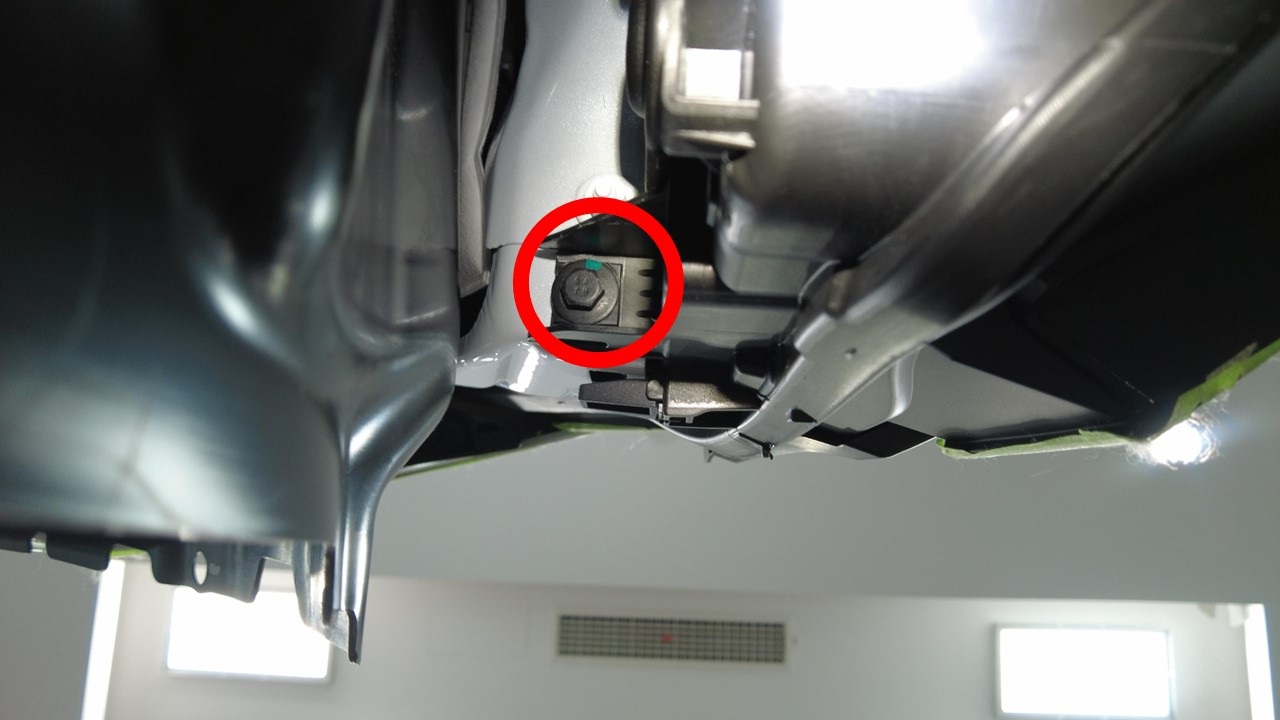

  5. Retirez les boulons (x3) qui fixent le phare droit au véhicule.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 10mm

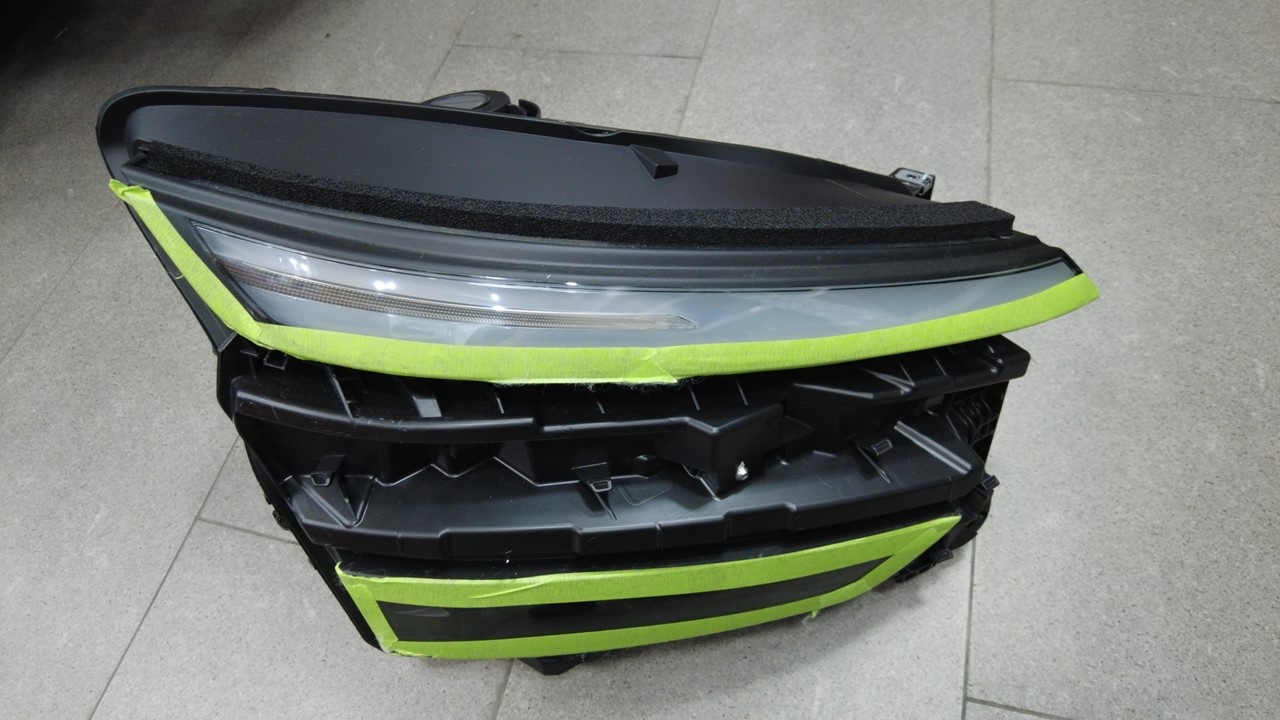

  6. Retirez le phare droit du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque

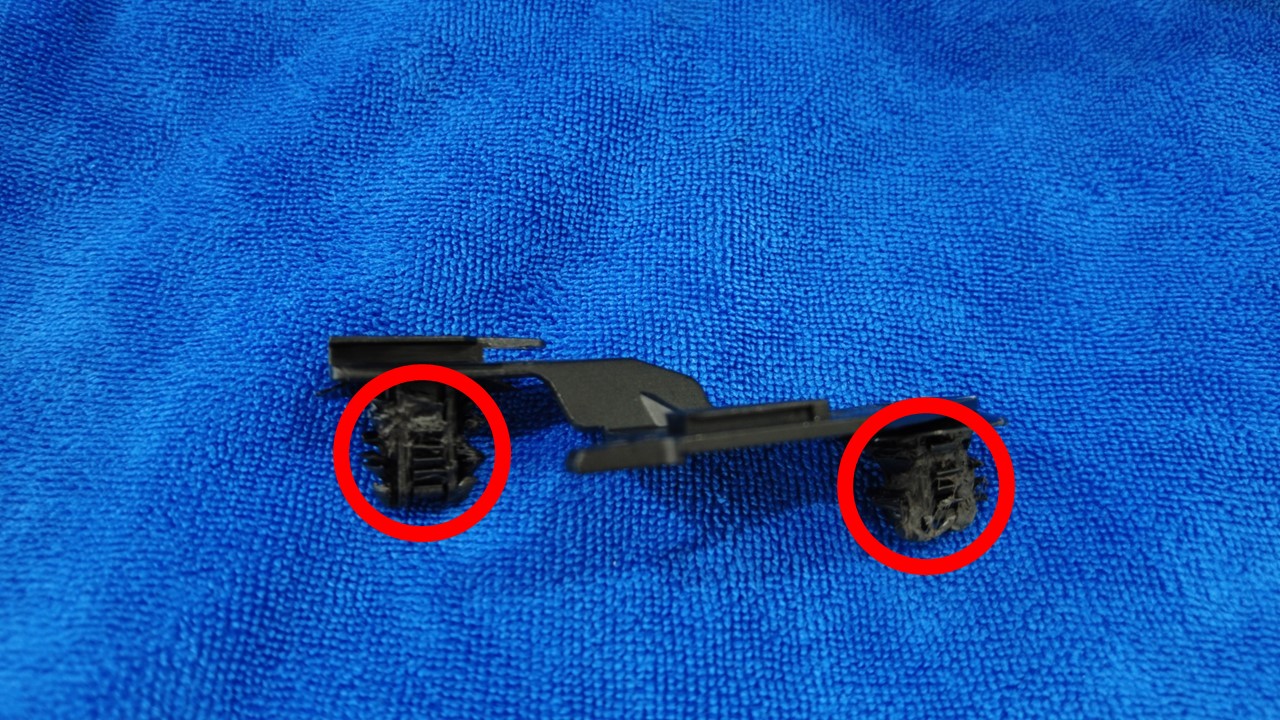

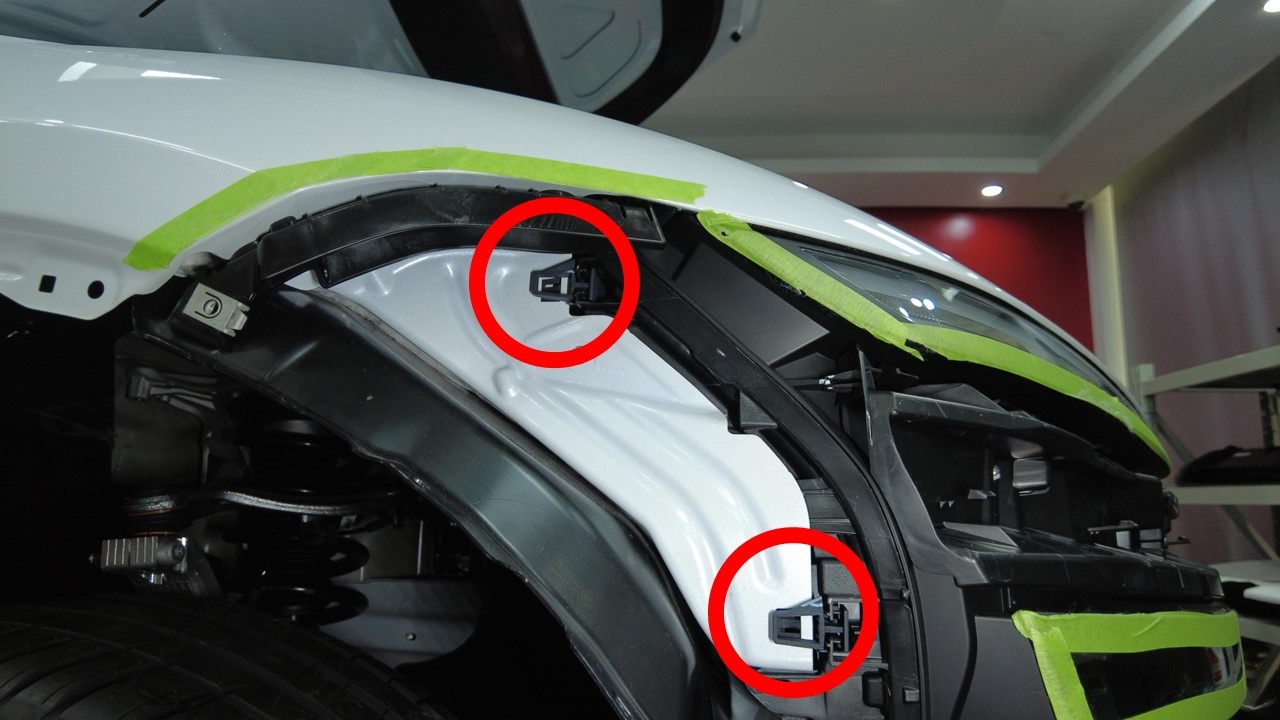

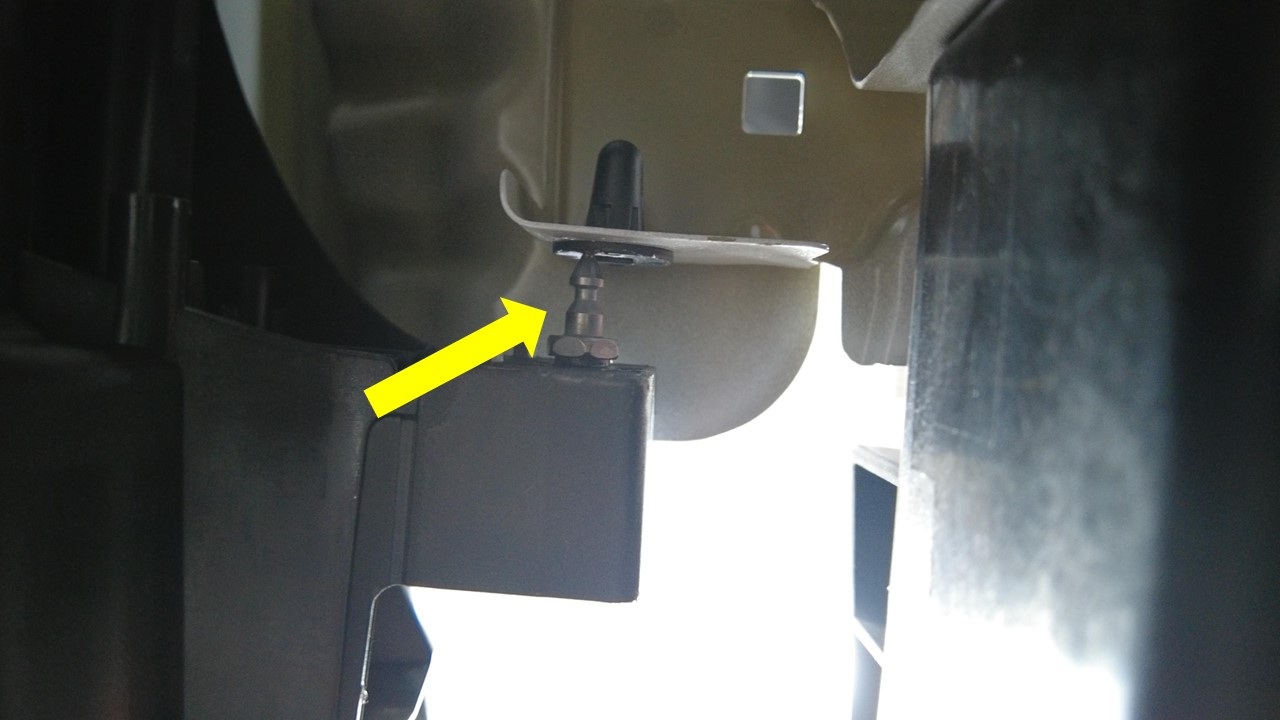

    Éloignez délicatement le phare droit du véhicule pour libérer le goujon d'alignement, puis relâchez les attaches (x2) qui fixent le phare au véhicule.

Installer

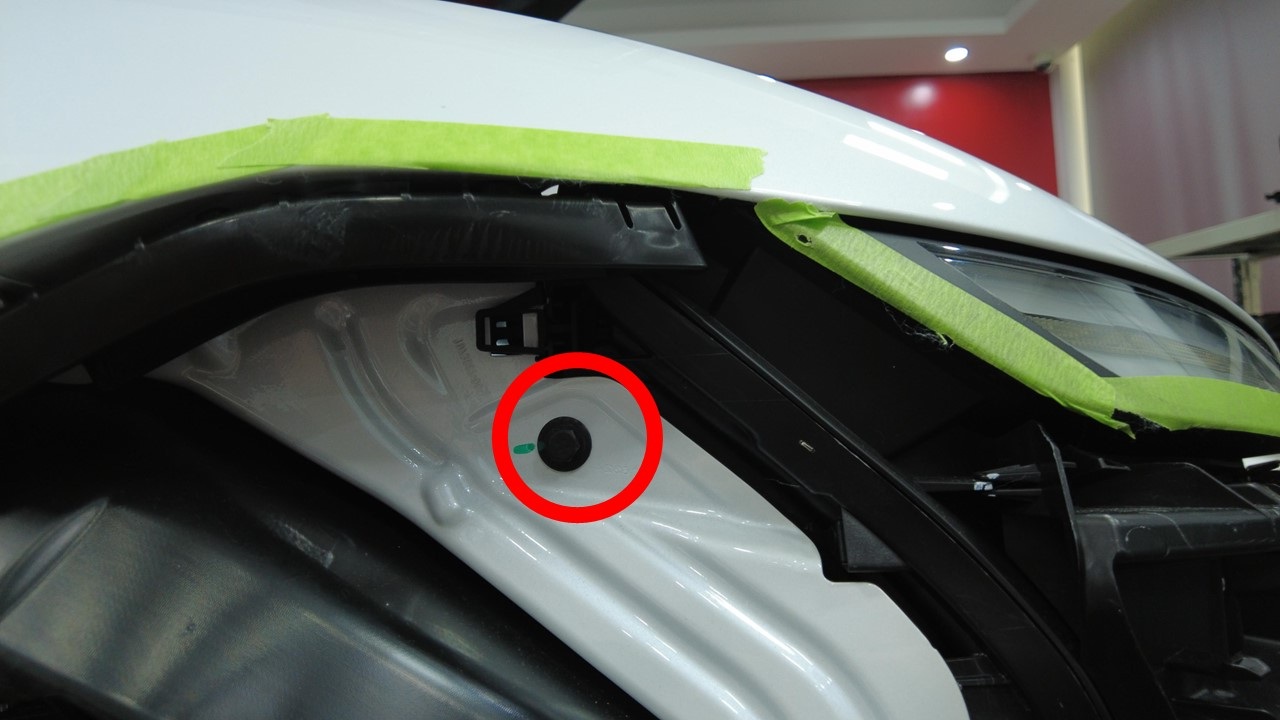

  1. Alignez le goujon d'alignement du phare droit sur la fente du véhicule, puis installez les attaches (x2) qui fixent le phare au véhicule.
  2. Installez les boulons (x3) qui fixent le phare droit au véhicule.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 10mm
  3. Installez le faisceau sur le support de faisceau du phare droit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Insérez le faisceau dans le sens de la flèche indiqué dans l'image ci-dessous et engagez les languettes coulissantes (x2) lorsqu'il est complètement en place.
  4. Branchez le connecteur électrique au phare droit.
  5. Installez l'ensemble de carénage avant. Voir Front Fascia (Remove and Replace),
  6. Branchez l’alimentation BT. Voir LV Power (Disconnect and Connect) (Modify),
