Harness - Instrument Panel Trim - RH - LHD (Remove and Replace)

Code de correction 1710020902 FRT 1.65 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Retirer

  1. Retirez la console centrale. Voir Center Console (Remove and Install),
  2. Retirez le conduit d'air du tableau de bord droit. Voir Instrument Panel - RHD - Air Wave Duct - Right (Remove and Replace),
  3. Retirez l’attache du faisceau de la zone du panneau de tableau de bord près du contrôleur droit.
  4. Débranchez le connecteur du faisceau du tableau de bord de la colonne de direction électronique.
  5. Détachez le connecteur du faisceau reliant le tableau de bord à la colonne de direction de la poutre transversale de la voiture.
  6. Retirez les attaches (x2) du faisceau CVAC du support de montage de l'instrument.
  7. Retirez l'attache du faisceau du SCCM de la poutre transversale du véhicule.
  8. Débranchez le connecteur J10 de faisceau de tableau de bord du contrôleur de carrosserie droit.
  9. Retirez les attaches du faisceau de tableau de bord (x9) du haut de la poutre transversale du véhicule.

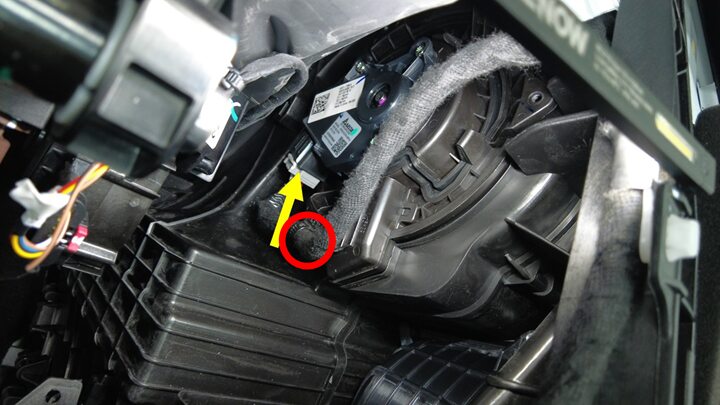

  10. Débranchez le connecteur et l'attache du moteur de ventilateur.

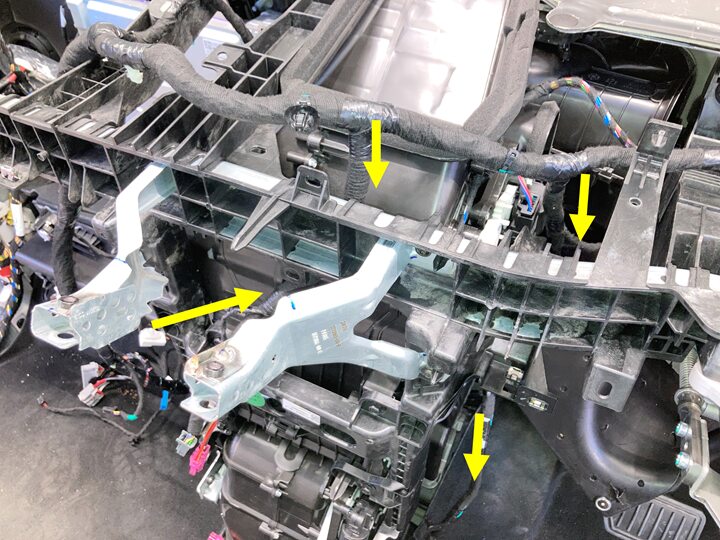

  11. Retirez les attaches du faisceau de tableau de bord (x4) du bas de la poutre transversale du véhicule.

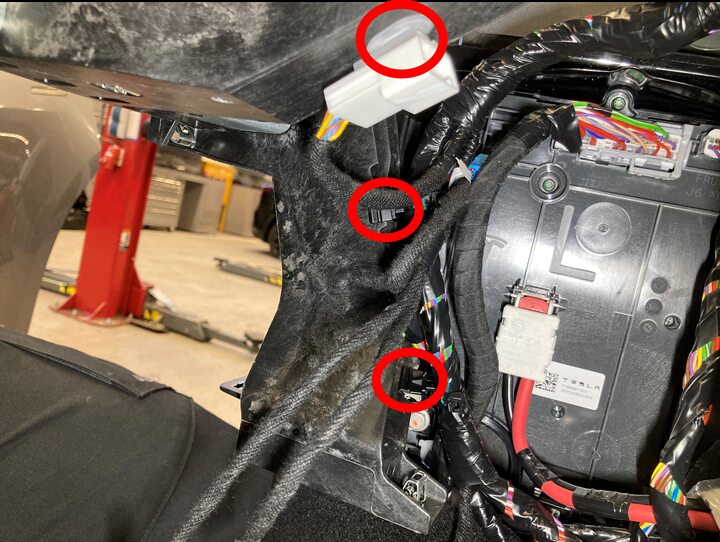

  12. Retirez les attaches du faisceau de tableau de bord (x3) gauche de la poutre transversale du véhicule.

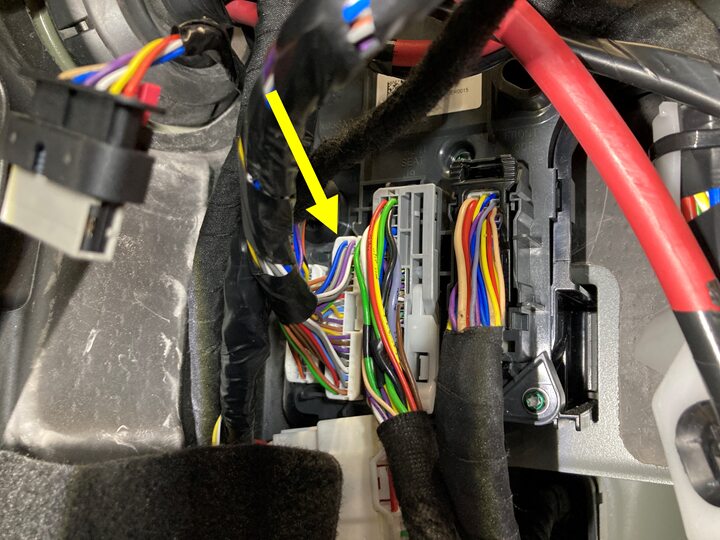

  13. Débranchez le connecteur J10 de faisceau de tableau de bord du contrôleur de carrosserie gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites attention à la couleur et à l'emplacement du connecteur.

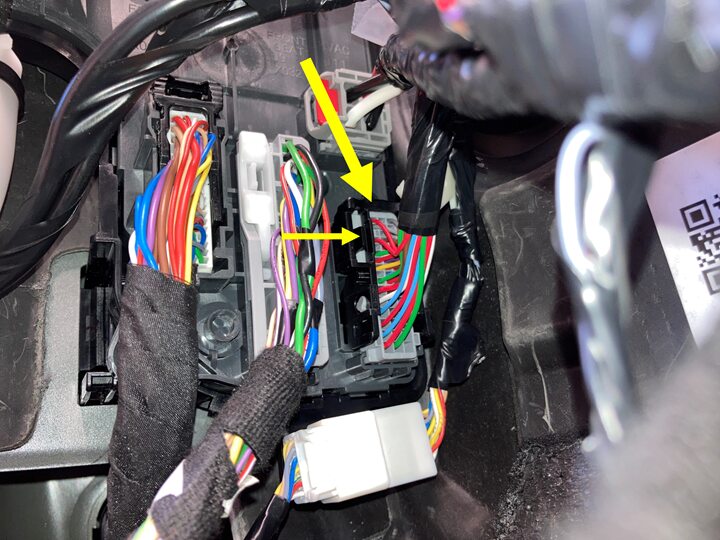

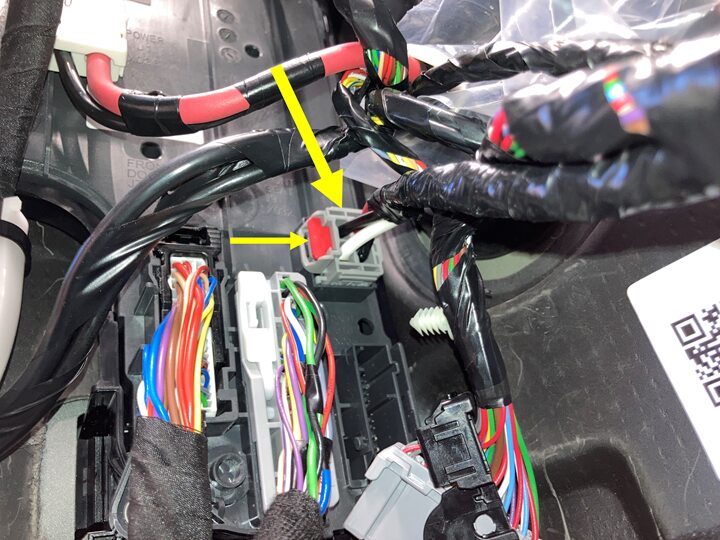

  14. Débranchez le connecteur J11 du faisceau du TdB du contrôleur de carrosserie gauche.

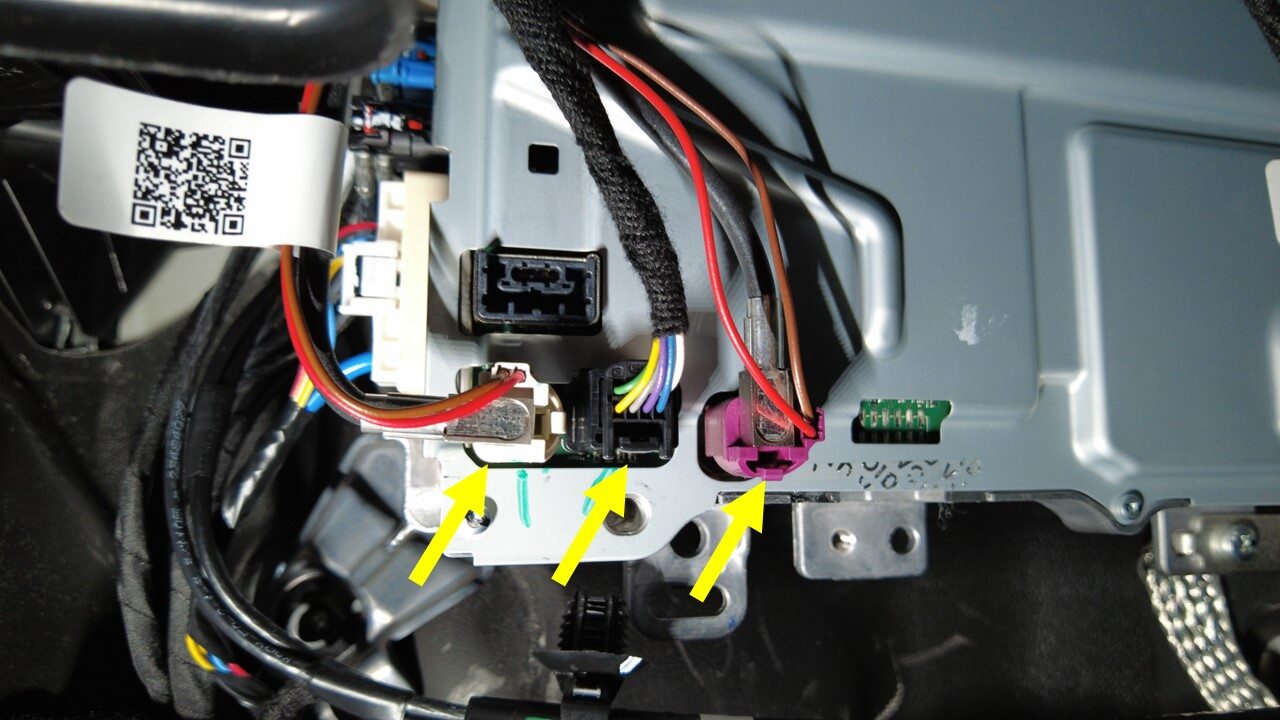

  15. Débranchez les connecteurs (3x) à l’avant de l’ordinateur de bord.

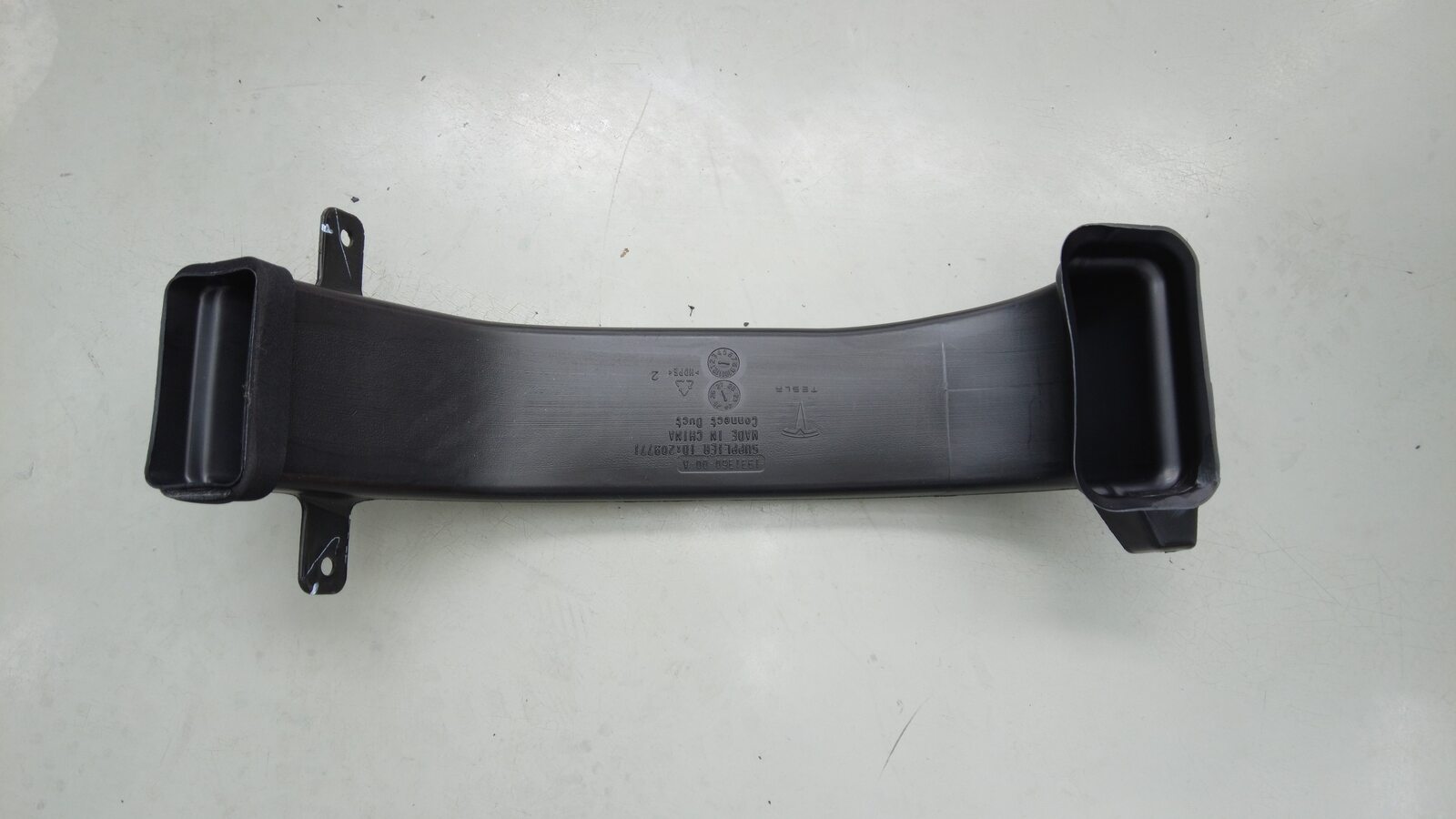

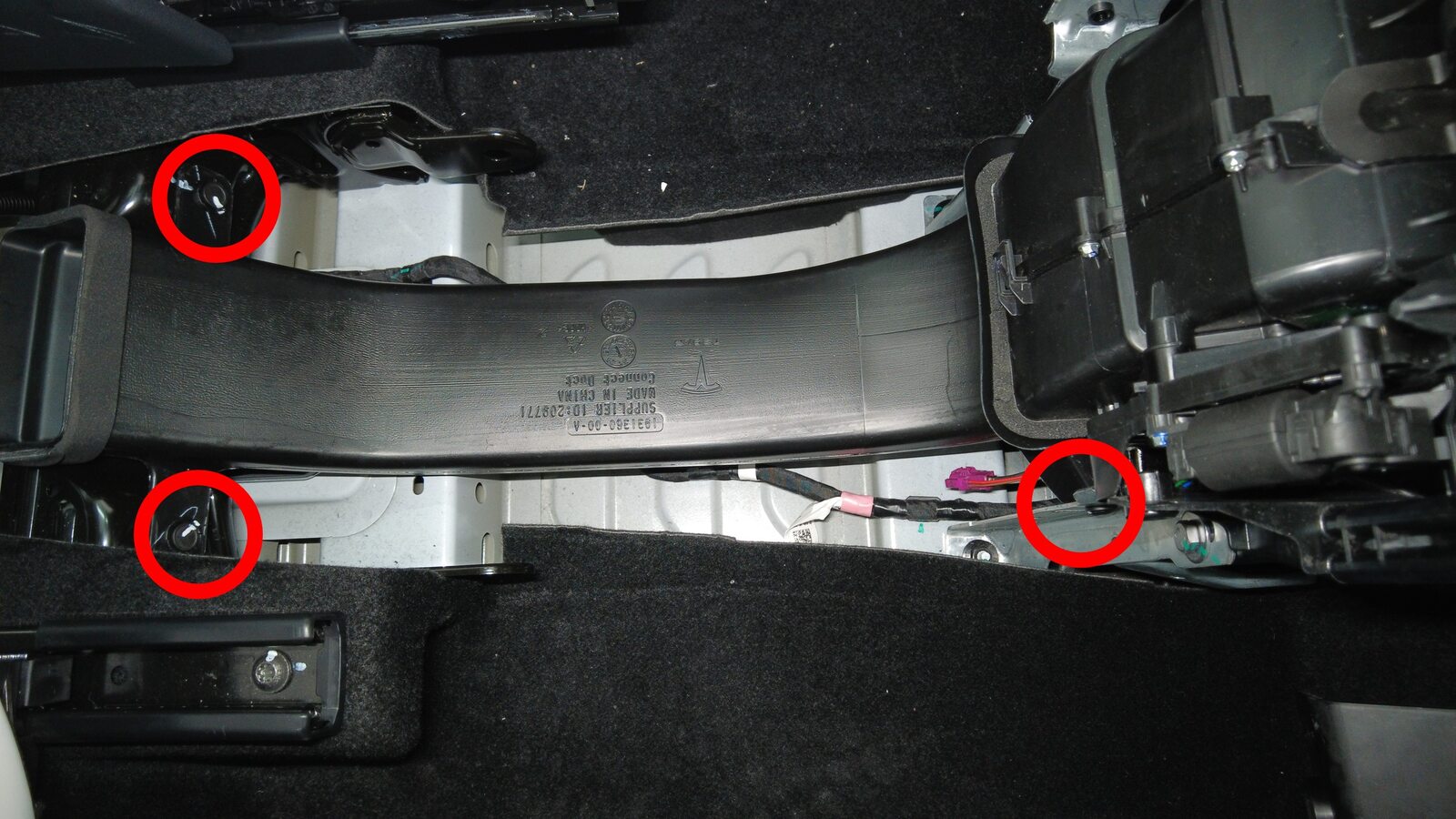

  16. Retirez les attaches (x3) pour enlever le conduit de la console.
  17. Retirez le support de rehausse du tableau de bord droit. Voir Instrument Panel Riser - RH (Remove and Replace),

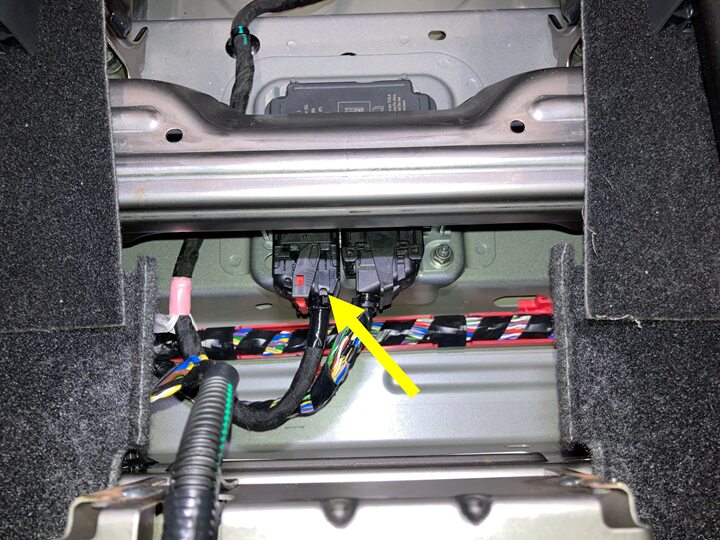

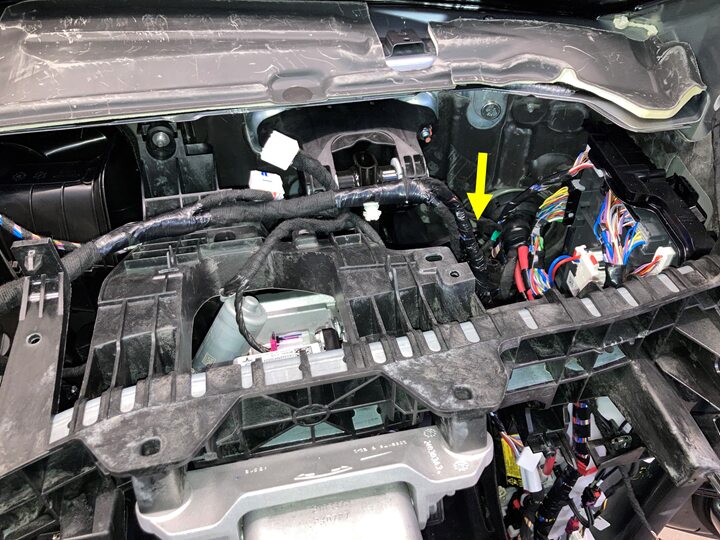

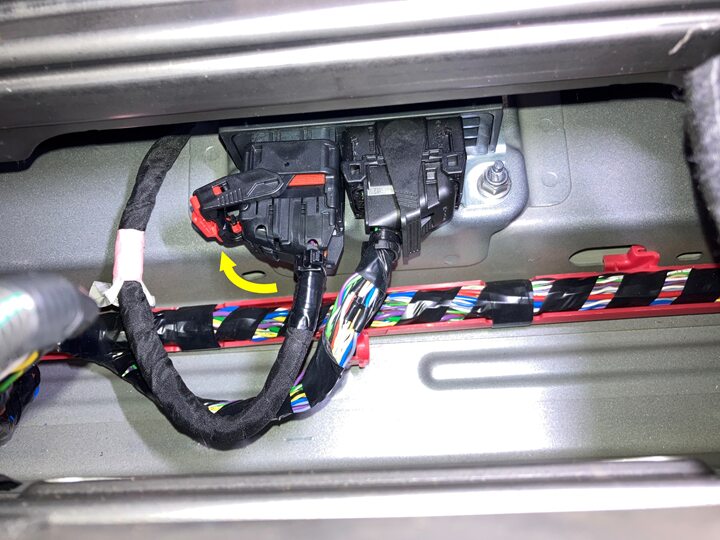

  18. Débranchez le connecteur du faisceau de tableau de bord du module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez la languette de verrouillage, puis faites pivoter le levier pour débrancher le connecteur.

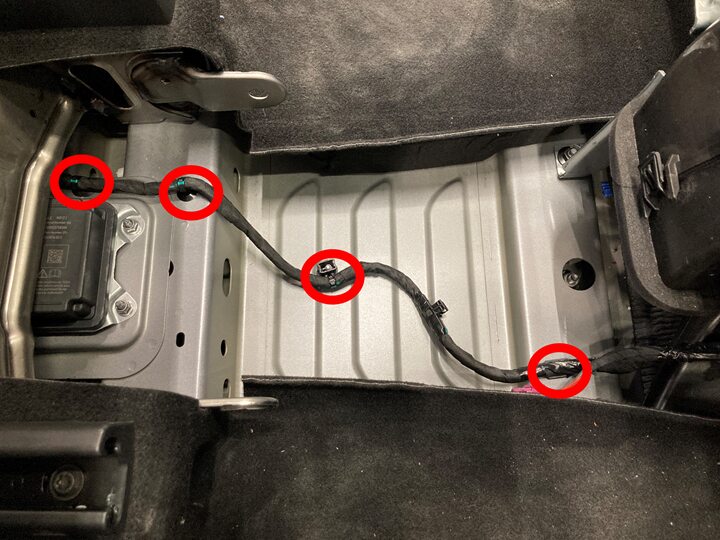

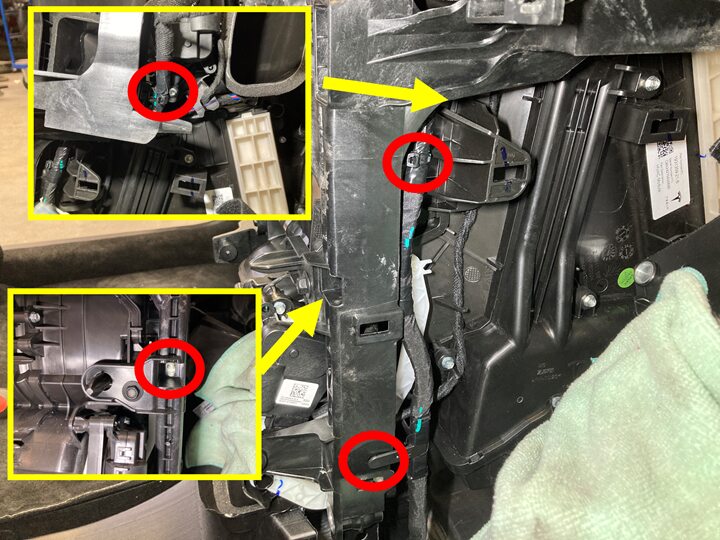

  19. Retirez les attaches (x4) du faisceau de panneau de tableau de bord de la carrosserie.

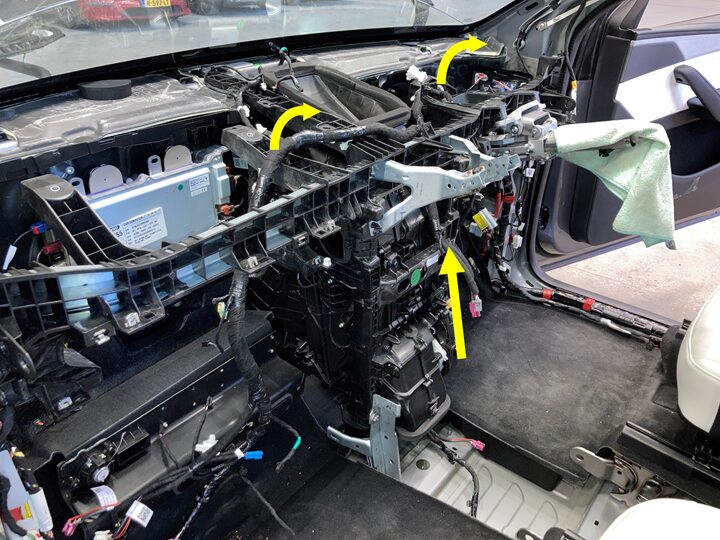

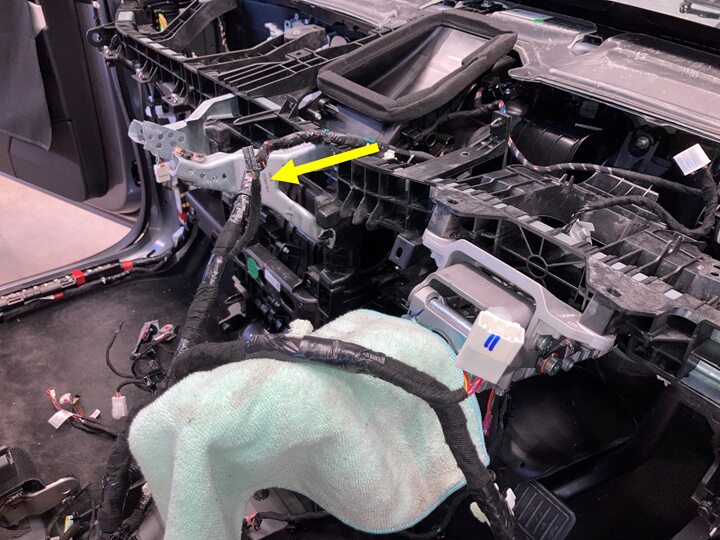

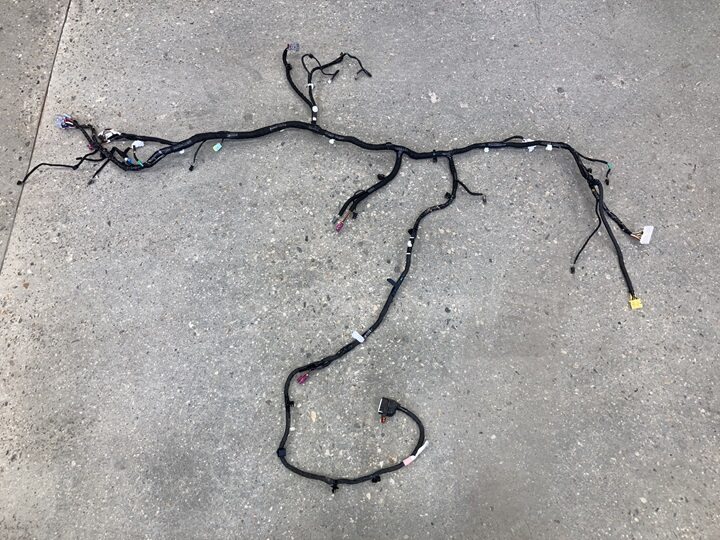

  20. Retirez le faisceau du TdB de la barre transversale de la voiture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites attention à l'acheminement du faisceau du tableau de bord pour l'installation

Installer

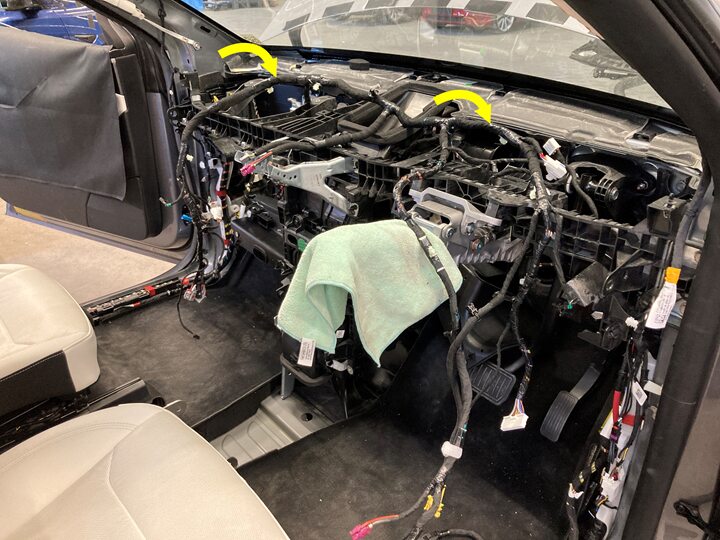

  1. Positionnez le faisceau de tableau de bord sur la poutre transversale du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Prenez garde de ne pas tordre le faisceau électrique.
  2. Fixez les attaches (x4) du faisceau du panneau de tableau de bord à la carrosserie.

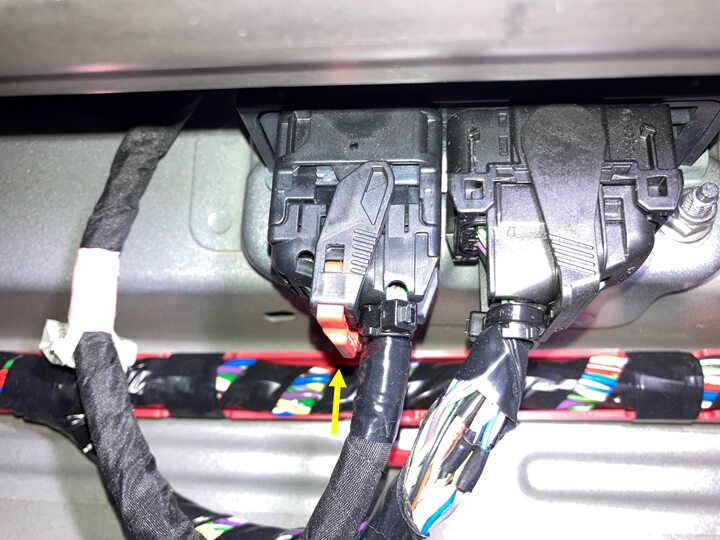

  3. Branchez le connecteur du faisceau du tableau de bord au module de commande de retenue.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Positionnez le levier et fixez la languette de verrouillage.

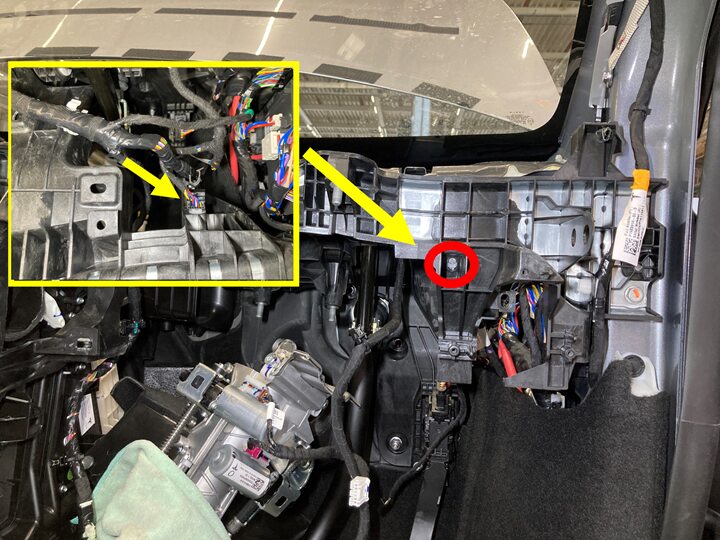

  4. Installez le support de rehausse du tableau de bord droit. Voir Instrument Panel Riser - RH (Remove and Replace),
  5. Installez les attaches (x3) pour installer le conduit de la console.
    Informational PurposesAn informational icon, calling your attention
    Remarque

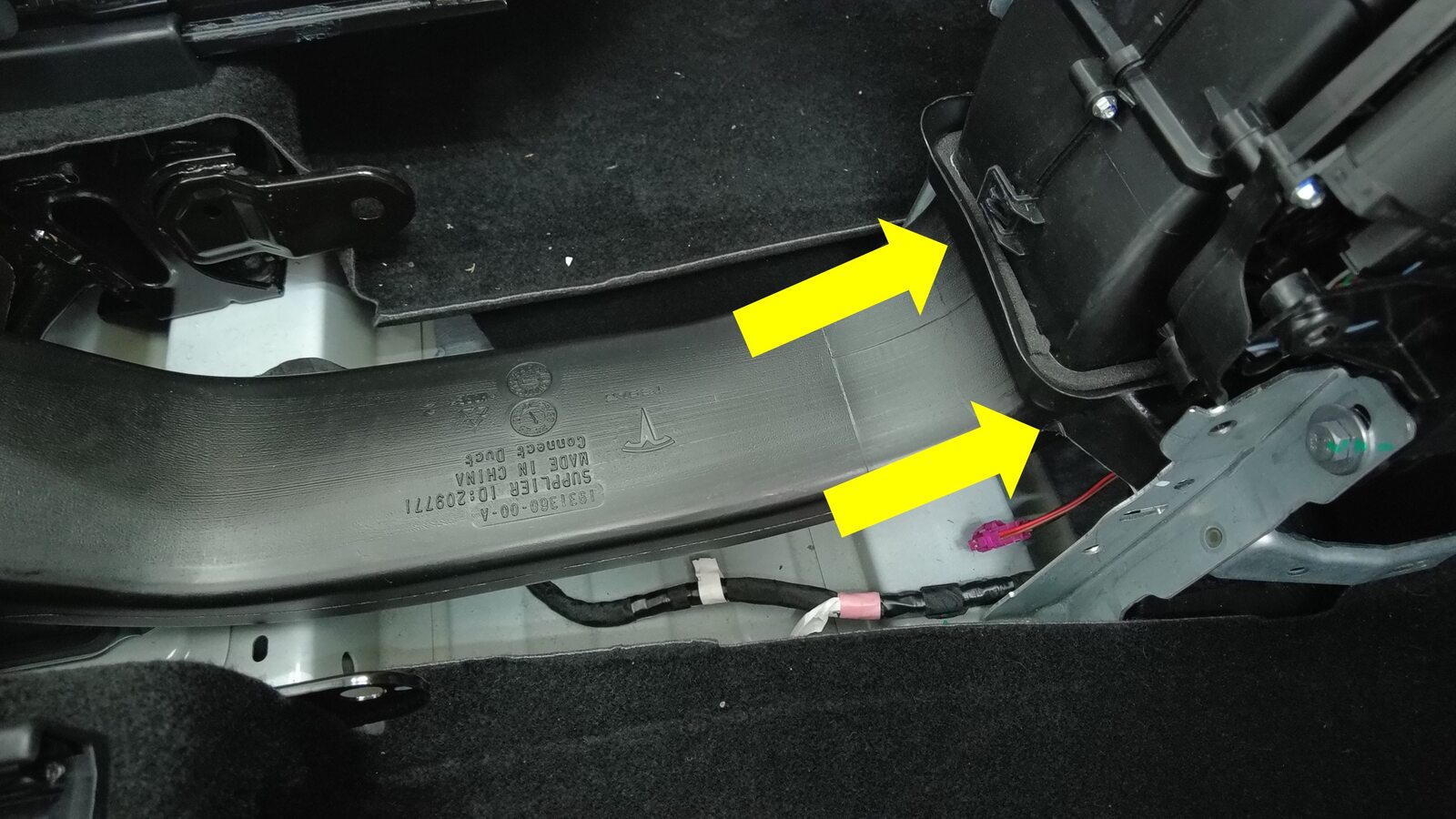

    Assurez-vous que le conduit de la console est bien installé sur l'ensemble CVC.
  6. Branchez les connecteurs (3x) à l’avant de l’ordinateur de bord.
  7. Branchez le connecteur J11 du faisceau de tableau de bord au contrôleur de carrosserie gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez complètement le connecteur, puis engagez le verrou.
  8. Branchez le connecteur J10 du faisceau du TdB au contrôleur de carrosserie gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Placez complètement le connecteur, puis engagez le verrou.
  9. Installez les attaches (x3) du faisceau de tableau de bord gauches sur la poutre transversale du véhicule.
  10. Installez l’attache du connecteur du faisceau de tableau de bord droite sur la poutre transversale.
  11. Installez les attaches du faisceau de tableau de bord (x4) au bas de la poutre transversale du véhicule.
  12. Branchez le connecteur et l'attache du moteur de ventilateur.
  13. Installez les attaches du faisceau du tableau de bord (x9) au haut de la poutre transversale du véhicule.
  14. Branchez le connecteur J10 du faisceau du tableau de bord au contrôleur de carrosserie droit.
  15. Installez l’attache du faisceau SCCM sur la poutre transversale du véhicule.
  16. Installez les attaches (x2) du faisceau CVAC du support de montage de l'instrument.
  17. Installez le connecteur du faisceau reliant le tableau de bord à la colonne de direction sur la poutre transversale du véhicule.
  18. Branchez le connecteur du faisceau du tableau de bord de la colonne de direction électronique.
  19. Installez l’attache du faisceau sur le panneau de tableau de bord près du contrôleur droit.
  20. Installez le conduit d'air du tableau de bord droit. Voir Instrument Panel - RHD - Air Wave Duct - Right (Remove and Replace),
  21. Installez la console centrale. Voir Center Console (Remove and Install),
