Glove Box (RHD) (Remove and Replace)

Code de correction 1405011102 FRT 0.18 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiquespour consulter les pratiques de travail sécuritaires et saines.

Spécifications de couple

Tableau 1. Spécifications de couple: Glove Box (RHD) (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis (x4) qui fixent l'ensemble de boîte à gants au support du tableau de bord
2.3 Nm (1.7 lbs-ft)
  • Douille Torx T20
 Réutiliser

Retirer

  1. Retirez l’embout du tableau de bord du passager. Voir Instrument Panel - End Cap - Substrate - LH (Remove and Replace),
  2. Retirez le couvercle d’espace de jambes du passager. Voir Hush Panel - Footwell - Front Passenger (RHD) (Remove and Replace),

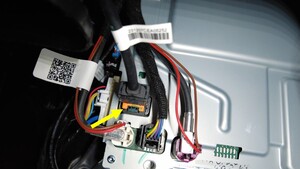

  3. Relâchez la languette de verrouillage, puis débranchez le connecteur qui relie le câble USB de la boîte à gants à l'ordinateur de bord.

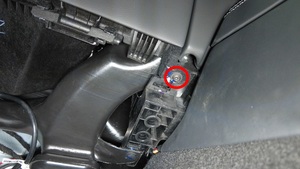

  4. Relâchez l'attache qui fixe le conduit de l’espace pour les jambes du passager au véhicule.

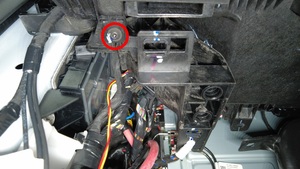

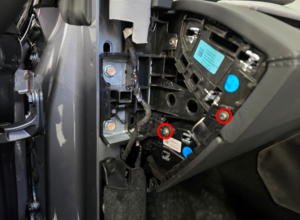

  5. Retirez les vis (x4) qui fixent l'ensemble de la boîte à gants au support de tableau de bord.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T20

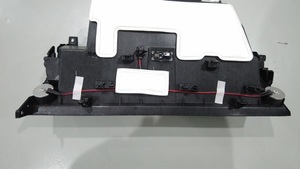

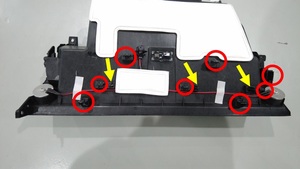

  6. Relâchez les attaches (x8) et les goupilles de positionnement (x3) qui fixent la boîte à gants au support de tableau de bord.

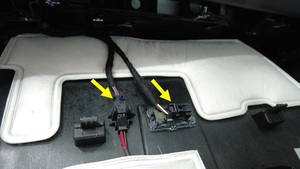

  7. Débranchez les connecteurs électriques de l'ensemble de boîte à gants (x2), puis retirez la boîte à gants du véhicule.

Installer

  1. Branchez les connecteurs électriques de l'ensemble de la boîte à gants (x2).
  2. Installez les attaches (x8) et les goupilles de positionnement (x3) qui fixent la boîte à gants au support de tableau de bord.
  3. Installez les vis (x4) qui fixent l'ensemble de boîte à gants au support de tableau de bord.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T20
  4. Installez l'attache qui fixe le conduit de l’espace pour les jambes du passager au véhicule.
  5. Branchez le connecteur qui relie le câble USB de la boîte à gants à l'ordinateur de bord et engagez la languette de verrouillage.
  6. Installez le recouvrement d’espace pour les jambes du passager. Voir Hush Panel - Footwell - Front Passenger (RHD) (Remove and Replace),
  7. Installez l’embout du tableau de bord du passager. Voir Instrument Panel - End Cap - Substrate - LH (Remove and Replace),
