Écusson ¸ Longue autonomie (retrait et remplacement)

Code de correction 1205011602 0,24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 1453028-00-A - TROUSSE, RETRAIT D'INSIGNE
  • 1049517-00-A - ROULEAU À JOINTS, SILICONE, 5 po
  • 2213227-00-A – 2025+ GABARIT D'ÉCUSSON LONGUE AUTONOMIE MY
Informational PurposesAn informational icon, calling your attention
Remarque
L'écusson n'est pas réutilisable en raison d'un problème de précision. Si l’écusson est retiré pour une raison quelconque, il doit être remplacé par un neuf.

Retirer

  1. Coupez un morceau de fil de pêche d’environ 60 cm (24 po.) de longueur.
  2. Faites des nœuds coulants aux deux extrémités du fil de pêche et attachez-les chacun à la rainure centrale de la poignée.

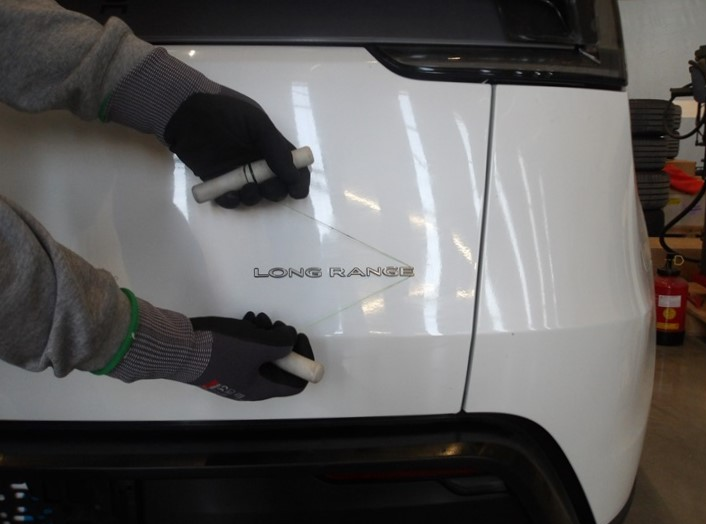

  3. Faites un mouvement de sciage avec l'outil de retrait d'écusson pour séparer l'écusson longue autonomie du hayon.
  4. Utilisez des lingettes à l’alcool isopropylique pour nettoyer tous les résidus d’adhésif et les débris de la surface du hayon inférieure droite.

Installer

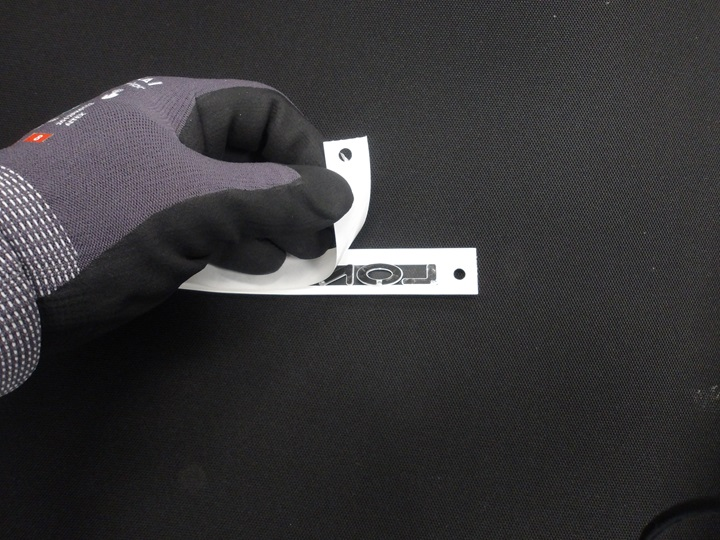

  1. Décollez lentement l'endos de l'écusson « LONGUE AUTONOMIE ».

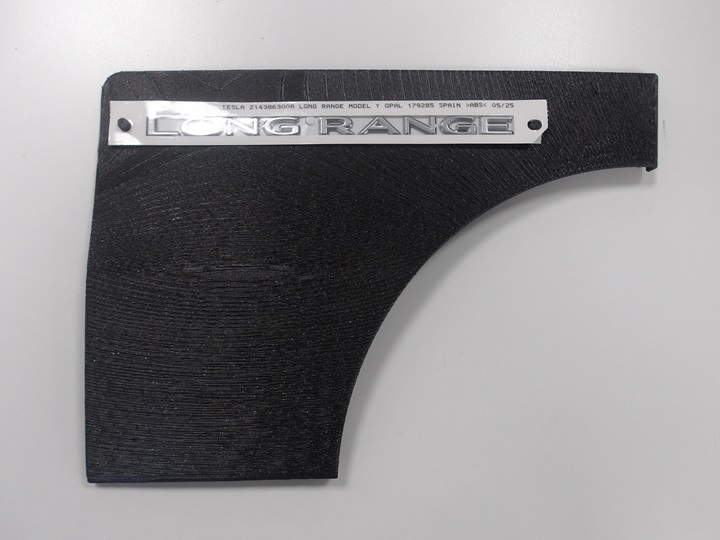

  2. Installez l'écusson « LONGUE AUTONOMIE » sur le gabarit (2213227-00-A). Alignez les trous du film protecteur sur les broches de positionnement du gabarit.

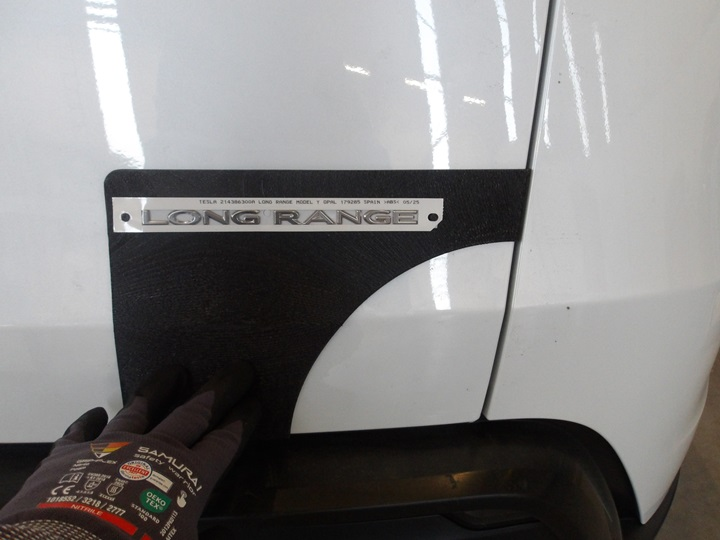

  3. Fermez le hayon, puis placez le gabarit avec l'écusson sur le hayon.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un rouleau à joint pour fixer fermement l'écusson sur le hayon.
  4. Décollez doucement le film protecteur de l'écusson, puis retirez le gabarit du hayon.
  5. Utilisez une lingette à l’alcool isopropylique pour nettoyer l’insigne et la zone qui l’entoure.
    Informational PurposesAn informational icon, calling your attention
    Remarque

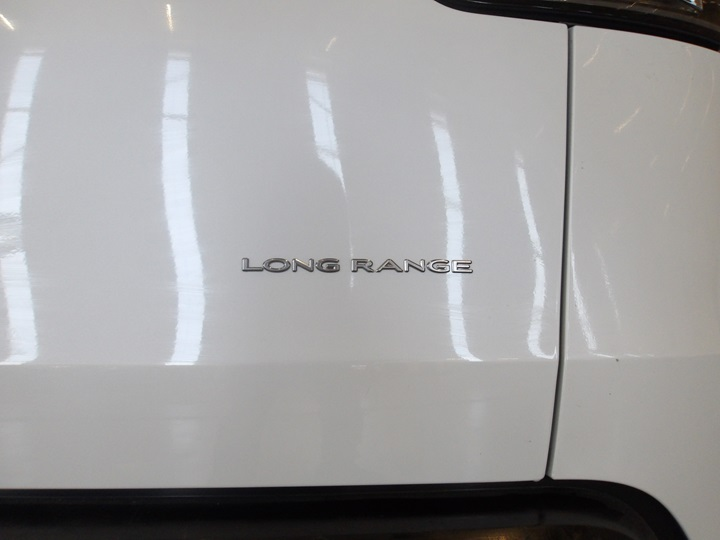

    Assurez-vous que tous les bords de l'écusson sont solidement fixés à la surface du hayon.
