Retractor - Seatbelt - LH - 3rd Row Seat (7-Seat) (Remove and Replace)

Code de correction 2005030102 0.42 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

Retirer

  1. Débranchez la batterie BT et la boucle de premier intervenant. Voir LV Power (Disconnect and Connect) (Modify),
  2. Enlevez le support de coussin de siège gauche de 3e rangée. Voir GUID-ED915A40-010C-4826-8D6D-849C92344E94.html,
  3. Retirez le boulon fixant le rétracteur de ceinture de sécurité gauche de la 3e rangée à l'ensemble cadre de siège.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 11mm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Jetez le boulon après le retrait.

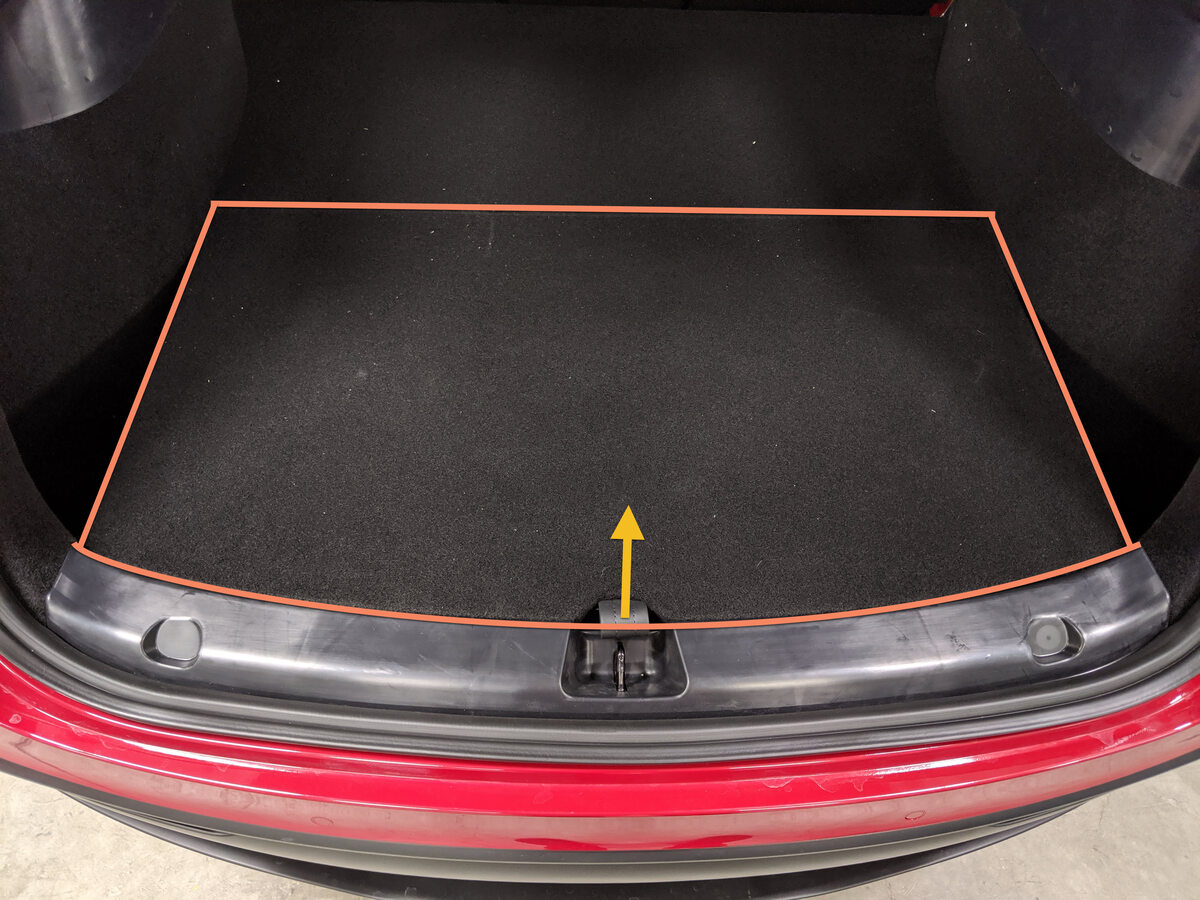

  4. Retirez le plancher de chargement arrière.
  5. Retirez le panneau arrière gauche de la 3e rangée de l'ensemble du dossier du siège gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    10x attaches, 2x crochets de guidage : une fois les attaches du covercle dégagées, faites glisser le panneau arrière vers le haut et éloignez-le du siège de la 3e rangée pour le retirer complètement.
  6. Retirez l'appuie-tête du siège gauche de 3e rangée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appuyez sur le bouton de guidage, insérez le crochet dans l'ouverture du guide, soulevez l'appui-tête et retirez-le.
  7. Retirez le guide de réglage gauche de la 3e rangée du panneau de fermeture de l'appui-tête gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez la languette de verrouillage à l'arrière du siège, puis faites levier sur le guide de réglage vers le haut pour le dégager du siège.
  8. Retirez le guide de réglage de droite de la 3e rangée du panneau de fermeture de l'appui-tête gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez la languette de verrouillage à l'arrière du siège en faisant levier sur le guide de réglage vers le haut.
  9. Retirez le panneau de fermeture de l'appui-tête gauche de la 3e rangée du dossier gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Soulevez vers le haut pour retirer le panneau de fermeture de l'appui-tête gauche.
  10. Retirez l'interrupteur d'épaule gauche de la 3e rangée du dossier gauche.
  11. Retirez l'écusson de la 3e rangée du dossier gauche.
  12. Retirez les fixations (x2) attachant le dossier gauche de la 3e rangée à l'ensemble du dossier du siège gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  13. Relâchez les fixations attachant le dossier gauche de la 3e rangée à l'ensemble du dossier du siège gauche.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez les attaches vers l'intérieur pour les retirer du cadre.
  14. Retirez le dossier gauche de la 3e rangée de l'ensemble du dossier du siège gauche.
  15. Retirez le rétracteur de ceinture de sécurité gauche de la 3e rangée de l'ensemble du dossier du siège gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T50
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Jetez le boulon après le retrait.

Installer

  1. Installez le rétracteur de ceinture de sécurité gauche de la 3e rangée sur l'ensemble du dossier du siège gauche.
    45 Nm (33.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T50
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez le nouveau boulon.
  2. Installez le dossier gauche de la 3e rangée sur l'ensemble du dossier du siège gauche.
  3. Installez les fixations attachant le dossier gauche de la 3e rangée à l'ensemble du dossier du siège gauche.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  4. Installez l'écusson de la 3e rangée dans le dossier gauche.
  5. Installez l'interrupteur d'épaule gauche de la 3e rangée dans le dossier gauche.
  6. Installez le panneau de fermeture de la 3e rangée dans le dossier gauche.
  7. Installez le guide de réglage de droite de la 3e rangée dans le panneau de fermeture de l'appui-tête gauche.
  8. Installez le guide de réglage de gauche de la 3e rangée dans le panneau de fermeture de l'appui-tête gauche.
  9. Installez l'appuie-tête du siège gauche de 3e rangée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appuyez sur les guides de réglage lors de l'installation.
  10. Installez le panneau arrière gauche de la 3e rangée sur l'ensemble du dossier du siège gauche.
  11. Installez le plancher de chargement arrière.
  12. Installez le boulon fixant le rétracteur de ceinture de sécurité gauche de la 3e rangée sur l'ensemble cadre de siège.
    37 Nm (27.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 11mm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez le nouveau boulon.
  13. Installez le support de coussin de siège gauche de 3e rangée. Voir GUID-ED915A40-010C-4826-8D6D-849C92344E94.html,
  14. Branchez la batterie BT et la boucle de premier intervenant. Voir LV Power (Disconnect and Connect) (Modify),
