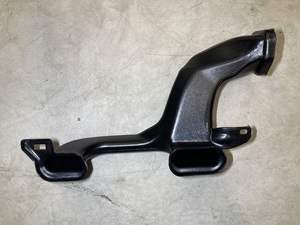

Instrument Panel - Passenger Footwell Duct - RHD (Remove and Replace)

Code de correction 1405031002 FRT 0.12 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Instrument Panel - Passenger Footwell Duct - RHD (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis qui fixe l'ensemble de boîte à gants au support du tableau de bord
2.3 Nm (1.7 lbs-ft)
  • Douille Torx T20
 Réutiliser

Retirer

  1. Retirez le couvercle de l'espace de jambes du passager. Voir Instrument Panel - Passanger Footwell - RHD (Remove and Replace),

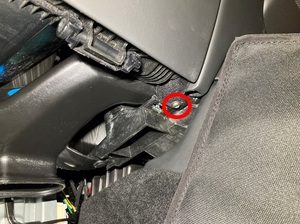

  2. Retirez la vis qui fixe l'ensemble de boîte à gants au support de tableau de bord.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20

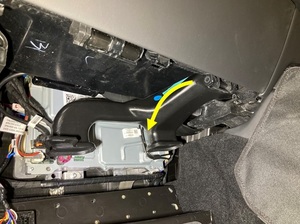

  3. Relâchez l'attache qui fixe le conduit de l’espace pour les jambes du passager au véhicule.

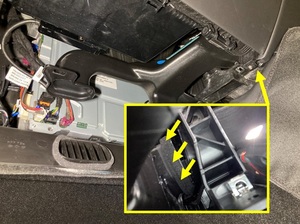

  4. Sortez le conduit de l’espace pour les jambes du passager d'entre le support du tableau de bord et la boîte à gants.

Installer

  1. Placez le conduit de l’espace pour les jambes du passager en position entre le support du tableau de bord et la boîte à gants, puis installez le conduit sur l'ensemble CVC.
  2. Installez l'attache qui fixe le conduit de l’espace pour les jambes du passager au véhicule.
  3. Installez la vis qui fixe l'ensemble de boîte à gants au support du tableau de bord.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille Torx T20
  4. Installez le recouvrement d’espace pour les jambes du passager. Voir Instrument Panel - Passanger Footwell - RHD (Remove and Replace),
