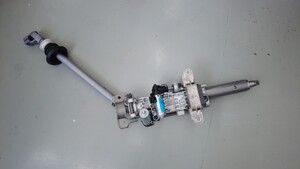

Electricaltric Steering Column - RHD (Remove and Install)

Code de correction 3205010201 FRT 0.65 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Electricaltric Steering Column - RHD (Remove and Install)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Écrous (x4) qui fixent la colonne de direction à la barre transversale du véhicule
15 Nm (11.1 lbs-ft)
  • Douille de 15 mm
 Réutiliser
Boulon qui fixe la colonne de direction à l'ensemble du boîtier de direction
18 Nm (13.3 lbs-ft)
  • Douille de 13 mm
 Remplacer 1111523-00-A

Retirer

  1. Retirez l’unité de rangement sous le capot avant. Voir Unité de rangement sous le capot (retirez et remplacez),
  2. Retirez le conduit d’admission d’air. Voir Duct - Air Intake (Remove and Replace),

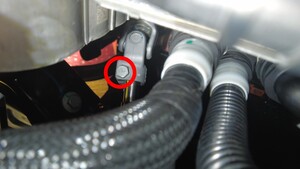

  3. Retirez et jetez le boulon qui fixe la colonne de direction à l'ensemble du mécanisme de direction.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Vous risquez de devoir tourner le volant légèrement afin d’avoir un meilleur accès au boulon.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
  4. Retirez le conduit de l’espace pour les jambes du conducteur. Voir Instrument Panel - Driver Footwell Duct - RHD (Remove and Replace),
  5. Retirez la garniture de dissimulation d’interstice inférieure de la colonne de direction. Voir Instrument Panel - Steering Column Gap Hider - Lower - RHD (Remove and Replace),

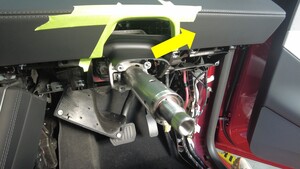

  6. Faites glisser la colonne de direction électrique vers le haut pour la retirer de l’ensemble de direction.

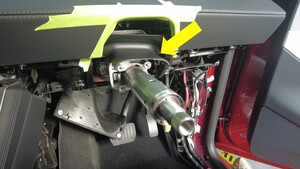

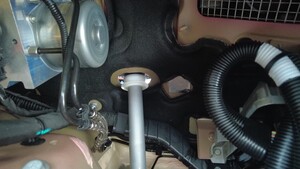

  7. Libérez le soufflet de la colonne de direction du côté gauche de la cloison.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Libérez d'un point et progressez.
  8. Appliquez un ruban adhésif sur le tableau de bord, autour de la colonne de direction, pour le protéger de tout dommage.

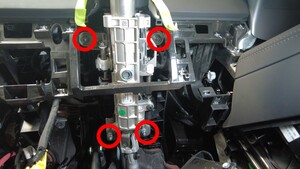

  9. Enlevez les écrous (x4) qui fixent la colonne de direction à la poutre transversale de la voiture.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm

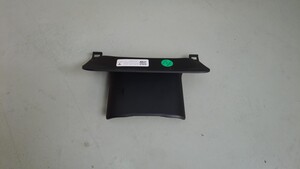

  10. Enlevez le cache-espace supérieur de la colonne de direction de la colonne de direction.
  11. Retirez la colonne de direction du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous de ne pas interférer avec les autres pièces lors du retrait.

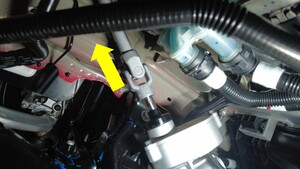

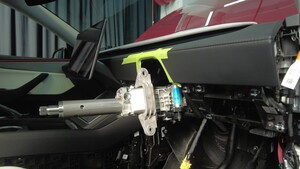

    1. Faites pivoter et tirez la colonne de direction vers l'extérieur jusqu'à ce que les connecteurs soient visibles.

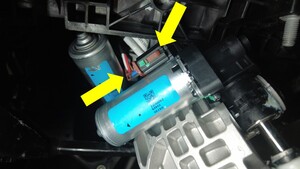

    2. Débranchez les connecteurs (x2).

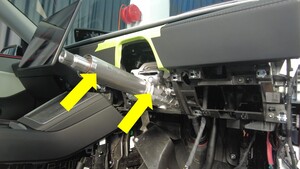

    3. Continuez à tourner et à tirer la colonne vers l'extérieur jusqu'à ce qu'elle soit complètement retirée du véhicule.

Installer

  1. Installez la colonne de direction sur le véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous de ne pas interférer avec les autres pièces lors de l'installation.
    1. Faites pivoter et installez soigneusement l'arbre intermédiaire de la colonne de direction à travers l'ouverture dans le support du tableau de bord.
    2. Branchez les connecteurs (x2) et poursuivez l'installation de la colonne.
    3. Installez le cache-espace supérieur de la colonne de direction sur la colonne de direction.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Cette étape doit être effectuée avant que la colonne de direction ne soit fixée à la poutre transversale du véhicule.
    4. Continuez à tourner et à installer la colonne vers l'intérieur jusqu'à ce qu'elle soit complètement installée dans le véhicule.
  2. Installez les écrous (x4) qui fixent la colonne de direction à la poutre transversale de la voiture.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm
  3. Retirez le ruban du tableau de bord.

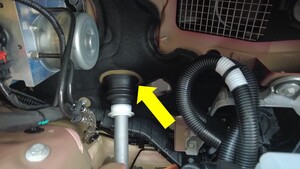

  4. Installez le soufflet de la colonne de direction sur le côté gauche de la cloison.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez de la pression le long du joint pour vérifier qu'il est bien en place.
  5. Faites glisser la colonne de direction électrique vers le bas pour l’installer dans l’ensemble du boîtier de direction.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ce que l’arbre intermédiaire soit aligné et complètement encastré.
  6. Installez la garniture de dissimulation d’interstice inférieure sur la colonne de direction. Voir Instrument Panel - Steering Column Gap Hider - Lower - RHD (Remove and Replace),
  7. Installez le conduit de l’espace pour les jambes du conducteur. Voir Instrument Panel - Driver Footwell Duct - RHD (Remove and Replace),
  8. Installez un nouveau boulon qui fixe la colonne de direction à l'ensemble du boîtier de direction.
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Vous risquez de devoir tourner le volant légèrement afin d’avoir un meilleur accès au boulon.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
  9. Installez le conduit d’admission d’air. Voir Duct - Air Intake (Remove and Replace),
  10. Installez l’unité de rangement sous le capot avant. Voir Unité de rangement sous le capot (retirez et remplacez),
