Robust 12V Power Outlet Assembly (Remove and Replace)

Code de correction 1519021702 FRT 0.00 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

Retirer

  1. Retirez la console centrale. Voir Center Console (Remove and Install),

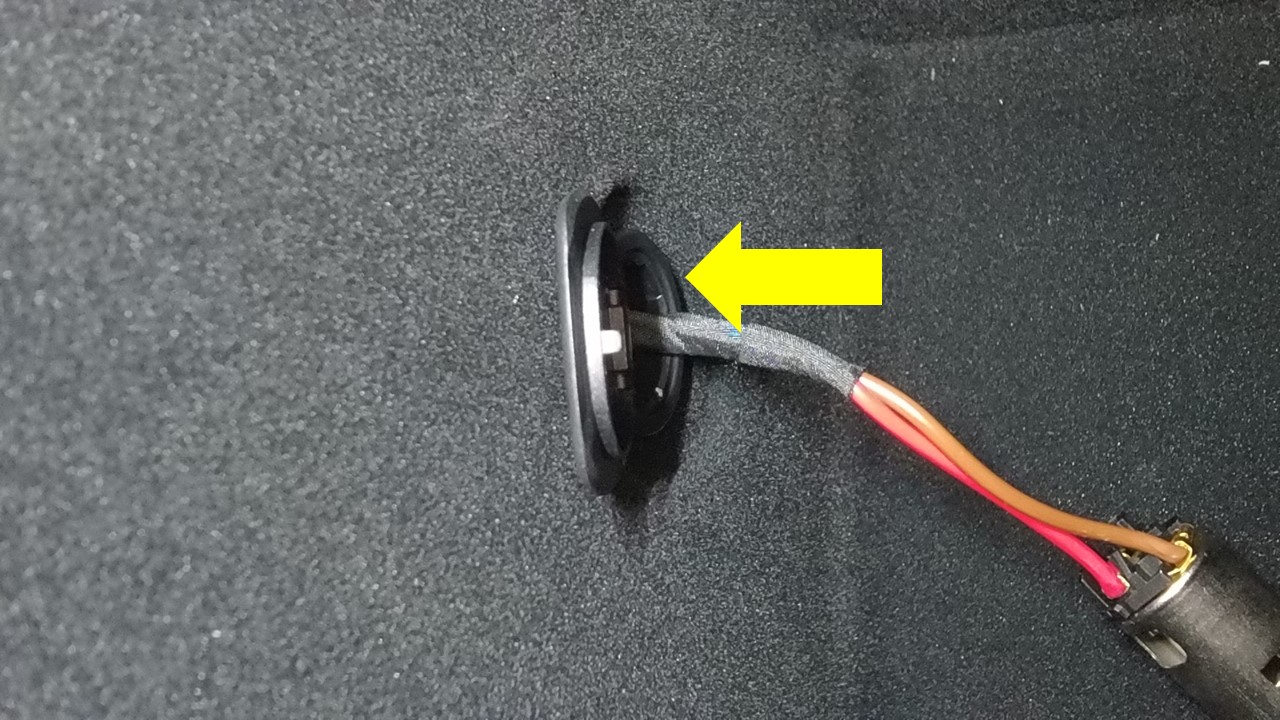

  2. Débranchez le connecteur de la prise de courant 12 V, puis faites-le glisser vers le haut pour le retirer de la console centrale.

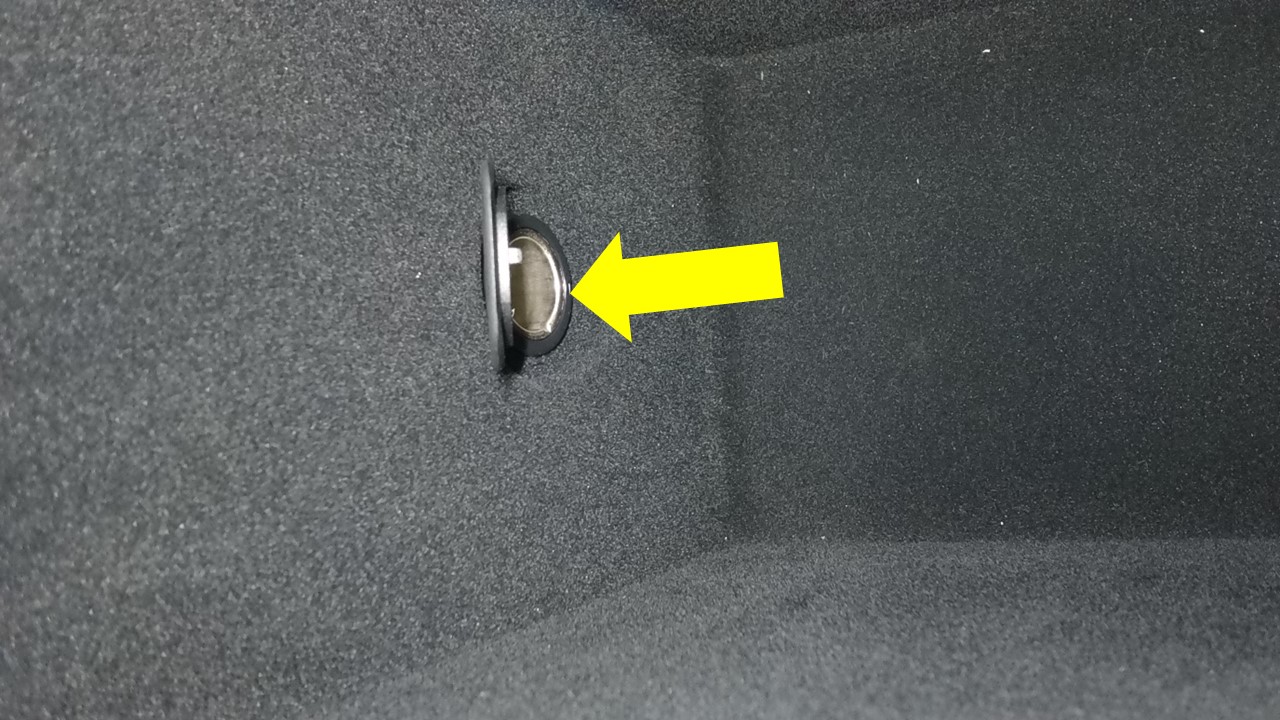

  3. Relâchez les languettes de verrouillage (x2) qui fixent la prise de courant 12 V à son boîtier, puis poussez la prise de courant 12 V hors du boîtier.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retournez la console centrale si nécessaire pendant l'opération.
  4. Relâchez les languettes de verrouillage (x2) qui fixent le boîtier de la prise de courant 12 V à la console centrale, puis poussez la prise de courant 12 V hors de la console centrale.

Installer

  1. Séparez le nouveau boîtier de prise de courant 12 V et la nouvelle prise.
  2. Installez le boîtier de la prise de courant 12 V sur la console centrale.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez le boîtier de la prise de courant 12 V le long de la fente de positionnement gauche jusqu'à ce que les languettes de verrouillage soient bien en place. Retournez la console centrale si nécessaire.
  3. Installez la prise de courant 12 V sur le boîtier de la prise de courant 12 V.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Poussez la prise de courant 12 V le long de la fente de positionnement supérieure jusqu'à ce que les languettes de verrouillage soient installées en place. Retournez la console centrale si nécessaire.
  4. Installez et branchez le connecteur de prise de courant 12 V.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites glisser le connecteur de la prise de courant 12 V vers le bas pour l'installer dans la bonne position.
  5. Installez la console centrale. Voir Center Console (Remove and Install),
