Getriebeflüssigkeit – Antriebseinheit vorne (3DU) (Ablassen und Füllen) (nur Gerät)
Korrekturcode 39300115 FRT 0.60 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und seine zugehörige FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Weitere Informationen über FRTs und darüber, wie sie erstellt werden, finden Sie unter Richtzeiten. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.
Ausrüstung:
- 2222393-00-A – AUTOMATISCHES ÖLWECHSELGERÄT
- 1130484-00-A – STECKSCHL. ÖLFILTER, 63,5 MM X 14
Verfahren
- Bauen Sie den vorderen Windabweiser aus. Siehe Verkleidung – Windabweiser – Vorne (Nicht Strukturpack)(Ausbauen und Ersetzen).
- Stellen Sie den Ölauffangbehälter unter den Ölfilterbereich der Antriebseinheit.
-

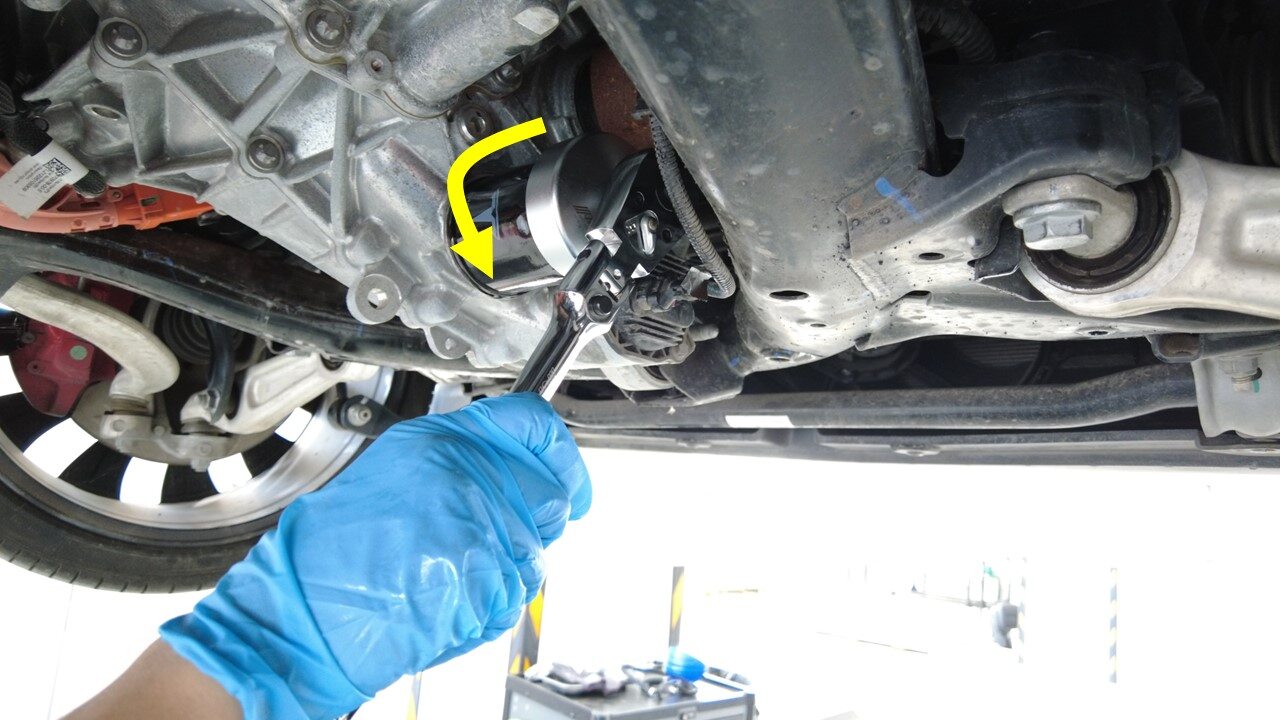

Drehen Sie den Ölfilter gegen den Uhrzeigersinn, um ihn aus dem Fahrzeug zu entfernen, und entsorgen Sie anschließend den Ölfilter.
TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Steckschlüssel, 21 mm
-
Bringen Sie den Ölfilteradapter am Fahrzeug an, und ziehen Sie den Adapter mit einem Ölfilterschlüssel vollständig fest.
-
Schließen Sie die 2 Ölschläuche an den Ölfilteradapter an.
- Entfernen Sie den Ölauffangbehälter unter der Antriebseinheit.
-
Schließen Sie das automatische Ölwechselgerät an die Stromversorgung an, und ziehen Sie dann den Schalter nach oben, um das Gerät zu öffnen.
-
Füllen Sie mindestens 5 Liter neues Öl in das automatische Ölwechselgerät.
AnmerkungBevor Sie neues Öl in das Gerät einfüllen, stellen Sie sicher, dass das alte Öl vollständig abgelassen wurde.AnmerkungDas Volumen des Öls kann über die Benutzeroberfläche des Geräts abgelesen werden.
-
Senken Sie das Fahrzeug auf eine bequeme Arbeitshöhe ab.
AnmerkungStellen Sie sicher, dass das Fahrzeug den Boden nicht berührt.
- Verbinden Sie einen Laptop, auf dem Toolbox 3 installiert ist, lokal mit dem Fahrzeug. Siehe Toolbox (Verbinden und Trennen).
- Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): PROC_ICE_X_ENTER-DYNO-MODEvia Service Mode Plus:Chassis ➜ Brakes ➜ Enter Dyno Modevia Toolbox:(link)
-
Stellen Sie das Fahrzeug mit Unterstützung durch eine zweite Person in den Fahrmodus und treten Sie leicht auf das Fahrpedal, bis das Öl vollständig abgelassen ist.
WarnungVergewissern Sie sich vor dem Betätigen des Fahrpedals, dass das Fahrzeug nicht den Boden berührt. Stellen Sie bei Bedarf die Hebebühne ein.
-
Wenn die Räder zu laufen beginnen, wählen Sie im automatischen Ölwechselgerät , und stellen Sie das Wechselvolumen mit den Auf-/Ab-Tasten auf 5L ein. Drücken Sie dann die OK-Taste, um den Ölwechsel zu starten.
AnmerkungSobald der Wechsel abgeschlossen ist, stoppt das Gerät automatisch.
-
Achten Sie auf die Farbe des neuen und des alten Öls. Wenn die Farben extrem nahe beieinander liegen, bedeutet dies, dass der Vorgang erfolgreich abgeschlossen wurde.
AnmerkungWenn es einen signifikanten Farbunterschied zwischen den beiden gibt, wiederholen Sie den gesamten Vorgang.
- Setzen Sie das Fahrzeug in den Parkmodus.
- Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): PROC_ICE_X_EXIT-DYNO-MODEvia Service Mode Plus:Chassis ➜ Brakes ➜ Exit Dyno Modevia Toolbox:(link)
- Schließen Sie das automatische Ölwechselgerät, und trennen Sie das Gerät von der Stromversorgung.
- Heben Sie das Fahrzeug auf eine bequeme Arbeitshöhe an.
- Stellen Sie den Ölauffangbehälter unter den Ölfilterbereich der Antriebseinheit.
-
Trennen Sie die 2 Ölschläuche vom Ölfilteradapter.
-
Stellen Sie die Teleskop-Unterstellstütze unter die vordere Antriebseinheit.
AnmerkungLegen Sie ein Tuch dazwischen, um Kratzer oder Beschädigungen am Gehäuse der vorderen Antriebseinheit zu verhindern.
-
Entfernen Sie die Schraube, mit der die vordere Antriebseinheit am vorderen Hilfsrahmen befestigt ist.
TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Steckschlüssel, 18 mm
-
Senken Sie die Teleskop-Unterstellstütze und die abgestützte vordere Antriebseinheit ab, lassen Sie dabei genügend Platz, um an den Ölfilteradapter gelangen zu können, und montieren Sie einen neuen Ölfilter.
-
Verwenden Sie einen Ölfilterschlüssel, um den Ölfilteradapter vom Fahrzeug zu entfernen.
-
Schmieren Sie die Dichtung des neuen Ölfilters leicht ein, und drehen Sie dann den neuen Ölfilter (1095038-00-A) um 135 Grad im Uhrzeigersinn, um ihn in das Fahrzeug einzubauen.
3 Nm (2.2 lbs-ft)TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:- Steckschlüssel, 21 mm
-
Heben Sie die vordere Antriebseinheit zur Installation in die Einbaulage.
-
Setzen Sie die Schraube ein, mit der die vordere Antriebseinheit am vorderen Hilfsrahmen befestigt wird.
80 Nm (59.0 lbs-ft)TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:- Steckschlüssel, 18 mm
- Entfernen Sie die Teleskop-Unterstellstütze unter der vorderen Antriebseinheit.
-
Entfernen Sie die Einfüllschraube von der vorderen Antriebseinheit, und entsorgen Sie sie.
TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:
- Steckschlüssel, 8 mm
-
Führen Sie den Ölmessstab für die vordere Antriebseinheit vollständig durch die Einfüllöffnung in die vordere Antriebseinheit ein, ziehen Sie den Ölmessstab heraus, und prüfen Sie, ob der Ölstand zwischen den Kerben liegt.
AnmerkungAchten Sie darauf, dass das Ende des Ölmessstabs nach unten zeigt.AnmerkungDer Ölmessstab ist mit einem „F“ bedruckt.AnmerkungFügen Sie bei Bedarf Öl hinzu, oder lassen Sie es ablaufen.
-
Montieren Sie eine neue Einfüllschraube (1096865-00-B) in der vorderen Antriebseinheit.
15 Nm (11.1 lbs-ft)TippEs wird empfohlen, die folgenden Werkzeuge zu verwenden:- Steckschlüssel, 8 mm
- Montieren Sie den vorderen Windabweiser. Siehe Verkleidung – Windabweiser – Vorne (Nicht Strukturpack)(Ausbauen und Ersetzen).
- Führen Sie die folgende Routine mit dem Service-Modus oder mit Toolbox durch (siehe 0005 – Service-Modus): TEST-SELF_DIF_X_OIL-PUMP-PRESSUREvia Toolbox:(link)
- Verlassen Sie den Service-Modus, oder trennen Sie ggf. den Laptop (siehe 0005 – Service-Modus).
- Fahren Sie das Fahrzeug von der Hebebühne herunter.
- Schließen Sie das LH Vordertürfenster und die LH Vordertür.
