Kältemittel (unbekannte Ölmenge) (Absaugen, Spülen und Wiederbefüllen)

Korrekturcode 18200112 1.20 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 04.03.2024: Verfahren neu organisiert.
  • 1120026-05-A Mastercool 4000 R1234YF Klimaservicegerät
  • Robinair R134A Klimaservicegerät
  • Wärmepumpenspülsatz
  • 1059330-00-B Steckschlüssel Außen-Torx 1/4-Zoll-Antrieb E10 5-Lobe
  • 1130480-02-A Prüfspitzen, schmal
  • 1076921-00-A Fluke 1587

Ausbauen

  1. Richten Sie die Klimaanlagenmaschine ein.
  2. Entfernen Sie die HEPA-Filterbaugruppe. Siehe Baugruppe – Filter – HEPA (Ausbauen und Ersetzen).
  3. Entfernen Sie das Staufach im Frontstauraum. Siehe Frontstauraum (Ausbauen und Ersetzen).
  4. Versetzen Sie das Fahrzeug in den Service-Modus. Siehe Service-Modus.
  5. Berühren Sie auf dem Touchscreen Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant Only), und wählen Sie Run, um die Routine zu starten.
  6. Führen Sie das HV-Abschaltverfahren aus. Siehe HV-Abschaltverfahren des Fahrzeugs.
  7. Saugen Sie das Kältemittel aus der Klimaanlage ab. Siehe Absaugung.
  8. Entfernen Sie die 12-V-/Niederspannungsbatterie. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  9. Lösen Sie die 4 Clips, mit denen der Kühlmittelschlauch an der Halterung des Klimakompressors befestigt ist.
  10. Entfernen Sie die Mutter, mit der die Niederdruckverschraubung am Klimakompressor befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  11. Entfernen Sie die Mutter, mit der die Hochdruckverschraubung am Klimakompressor befestigt ist, und legen Sie die Schlauchbaugruppe beiseite.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  12. Montieren Sie die Klimaanlagenspüladapter an der Leitung vom Klimaanlagenverteiler zum Kompressor.
  13. Schließen Sie die Schläuche der Klimaanlagenmaschine an die Klimaanlagenspüladapter an.
  14. Wählen Sie auf dem Touchscreen der Klimaanlagenmaschine Menu > Flush Kit, geben Sie eine Laufzeit von 25 min ein, und befolgen Sie die Anweisungen der Maschine, um den Spülvorgang zu starten. Lassen Sie den Vorgang durchlaufen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Der Systemspülvorgang dauert ca. 90 Minuten.
  15. Trennen Sie den Logiksteckverbinder des Klimakompressors.
  16. Entfernen Sie den Befestigungsclip, mit dem der Logikkabelbaum des Klimakompressors an der Halterung des Hochspannungskabelbaums des Klimakompressors befestigt ist.
  17. Entfernen Sie die Schraube, mit der die HV-Kabelbaumhalterung am Klimakompressor befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm
    • Akku-Ratschen-/Schlagschrauber
    • Ratschen-/Drehmomentschlüssel
  18. Entfernen Sie die Schraube, mit der das Masseband am Klimakompressor befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T25
    • Akku-Ratschen-/Schlagschrauber
    • Ratschen-/Drehmomentschlüssel
  19. Lösen Sie den Clip, mit dem der Kühlmittelschlauch an der Klimakompressorhalterung in der Nähe des Befestigungspunkts des Massebands befestigt ist.
  20. Ziehen Sie an der schwarzen Verriegelungslasche des Hochspannungssteckverbinders des Klimakompressors vom Klimakompressor weg.
  21. Drücken Sie mit einem 45°-Hakenwerkzeug gleichzeitig auf die mittlere Verriegelungslasche, während Sie an der äußeren Verriegelungslasche ziehen, und entfernen Sie den Hochspannungssteckverbinder vom Klimakompressor.
  22. Bewegen Sie die Halterung des Hochspannungs-Kabelbaums nach vorne und nach oben, um die Halterung vom Klimakompressor zu lösen, und legen Sie dann die Halterung vorsichtig beiseite.
  23. Entfernen Sie die 2 Schrauben, mit denen die Halterung des Klimakompressors an der Federbeindomstrebe befestigt ist, und entfernen Sie dann die Baugruppe aus Klimakompressor und Klimakompressorhalterung.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 15 mm
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  24. Entfernen Sie die Halterung des Klimakompressors vom Klimakompressor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  25. Entfernen Sie die NVH-Akustikabdeckung mit einem flachen Schaber vom Kompressor.
  26. Entfernen Sie so viel Material der NVH-Abdeckung wie möglich mit einer Drahtbürste vom Kompressor.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Wenn nicht genügend Material entfernt wird, führt dies zu einer ungenauen Gewichtsmessung.
  27. Wiegen Sie den ausgebauten Kompressor mit einer Digitalwaage, und notieren Sie das Gewicht.

Montieren

  1. Füllen Sie Öl in den Kompressor ein.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

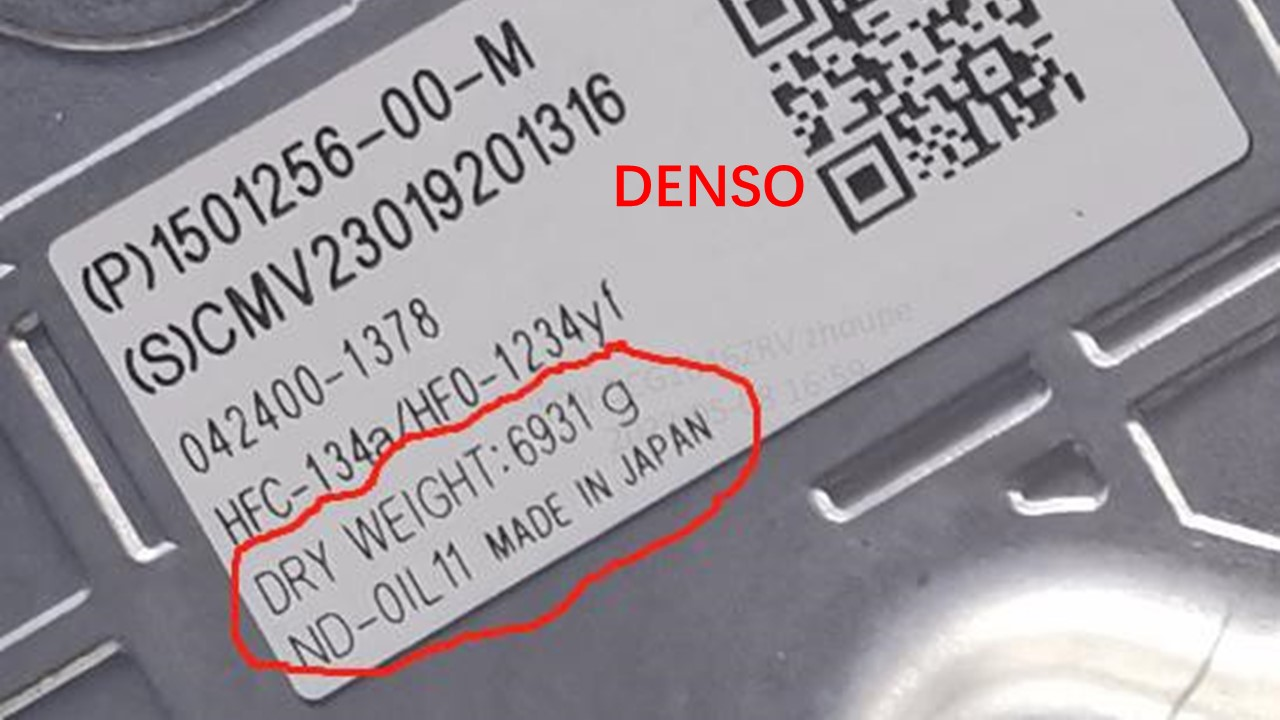

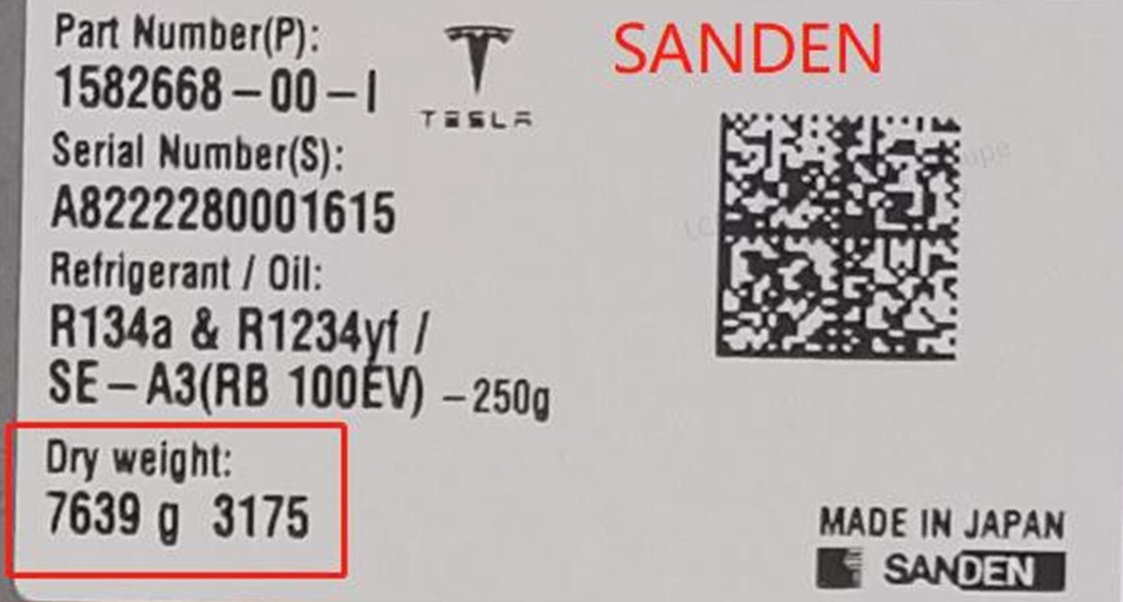

    Verschiedene Kompressormarken können unterschiedliche Trockengewichte haben.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Nachdem Sie Öl eingefüllt haben, entspricht das Gesamtgewicht des Kompressors dem Trockengewicht + 250 g.
  2. Montieren Sie eine neue NVH-Lärmschutzabdeckung am Klimakompressor.
    1. Entfernen Sie die Klebeschutzfolie, legen Sie die NVH-Lärmschutzabdeckung mit der Klebeseite nach oben ab, und richten Sie die Ausschnitte der NVH-Lärmschutzabdeckung am Sauganschluss des Klimakompressors aus.
    2. Wickeln Sie weiter die NVH-Lärmschutzabdeckung um den Kompressor.
  3. Platzieren Sie die Halterung des Klimakompressors am Klimakompressor, und montieren Sie dann die Schrauben, mit denen die Halterung am Kompressor befestigt wird.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  4. Platzieren Sie den Klimakompressor und die Klimakompressor-Halterungsbaugruppe an der Federbeindomstrebe, und ziehen Sie die 2 Schrauben per Hand fest, um die Teile zu fixieren.
  5. Ziehen Sie die 2 Schrauben fest, mit denen der Kompressor an der Federbeindomstrebe befestigt wird.
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 15 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  6. Platzieren Sie die Halterung des Hochspannungs-Kabelbaums für den Klimakompressor am Klimakompressor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Halterung des Hochspannungs-Kabelbaums in die Kabelbaumbefestigung oben am Klimakompressor einrastet.
  7. Stecken Sie den Hochspannungsanschluss vollständig am Klimakompressor ein, und rasten Sie die Verriegelungslasche ein, indem Sie sie zum Klimakompressor hin drücken.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Ruckeln Sie am Steckverbinder, um zu prüfen, ob er richtig sitzt.
  8. Montieren Sie den Clip, mit dem der Kühlmittelschlauch an der Halterung des Klimakompressors in der Nähe des Masseband-Befestigungspunktes befestigt wird.
  9. Platzieren Sie das Masseband am Klimakompressor, und montieren Sie dann die Schraube, mit der das Masseband am Klimakompressor befestigt wird.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Diese Schraube ist selbstschneidend. Es muss keine Gewindebohrung in den Kompressor geschnitten werden.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T25
    • Akku-Ratschen-/Schlagschrauber
    • Ratschen-/Drehmomentschlüssel
  10. Montieren Sie die Schraube, mit der die HV-Kabelbaumhalterung am Klimakompressor befestigt wird.
    9 Nm (6.6 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Ratschen-/Drehmomentschlüssel
    Tipp:
  11. Montieren Sie den Befestigungsclip, mit dem der Logikkabelbaum des Klimakompressors an der Halterung des Hochspannungskabelbaums des Klimakompressors befestigt wird.
  12. Schließen Sie den Logiksteckverbinder des Klimakompressors an.
  13. Montieren Sie die 4 Clips, mit denen die Kühlmittelschläuche an der Halterung des Klimakompressors befestigt werden.
  14. Montieren Sie die 12-V-/Niederspannungsbatterie im Fahrzeug. Siehe 12-V-/LV-Batterie (Ausbauen und Ersetzen).
  15. Trennen Sie die Schläuche der Klimaanlagenmaschine von den Klimaanlagen-Spüladaptern.
  16. Entfernen Sie die Klimaanlagenspüladapter von der Leitung vom Klimaanlagenverteiler zum Kompressor.
  17. Ersetzen Sie die Dichtscheibe an der Hochdruckleitung zwischen Klimaanlagenverteiler und Kompressor.
  18. Ersetzen Sie die Dichtscheibe an der Niederdruckleitung zwischen Klimaanlagenverteiler und Kompressor.
  19. Platzieren Sie die Hochdruckarmatur zwischen Supermanifold und Klimakompressor am Klimakompressor, und montieren Sie dann die Mutter, mit der die Armatur am Klimakompressor befestigt wird.
    22 Nm (16.2 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  20. Positionieren Sie die Niederdruckverschraubung vom Supermanifold zum Klimakompressor am Klimakompressor, und montieren Sie dann die Mutter, mit der die Verschraubung am Kompressor befestigt wird.
    22 Nm (16.2 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 13 mm, tief
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  21. Führen Sie eine Unterdruck-Leckprüfung an der Klimaanlage aus. Siehe Kältemittel (Absaugen und Wiederbefüllen).
  22. Füllen Sie Kältemittel ein. Siehe Kältemittel (Absaugen und Wiederbefüllen).
  23. Schließen Sie die 12-V-/Niederspannungs-Stromversorgung an. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  24. Geben Sie das Gateway des Fahrzeugs frei. Siehe Gateway (Entriegeln).
  25. Berühren Sie unten auf dem Touchscreen den „Schraubenschlüssel“ für den Service-Modus, berühren Sie Sensors and Valves > Run Heat Pump Commissioning > Run, und lassen Sie die Routine durchlaufen.
  26. Tippen Sie auf Actions > Test Thermal Performance > Run, und schließen Sie das Fenster, sobald die Routine abgeschlossen ist.
  27. Tippen Sie auf Actions > Test HVAC Performance > Run, und schließen Sie das Fenster, sobald die Routine abgeschlossen ist.
  28. Verlassen Sie den Service-Modus. Siehe Service-Modus.
  29. Bringen Sie das Sitzpolster der 2. Sitzreihe an. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  30. Bauen Sie das Staufach im Frontstauraum ein. Siehe Frontstauraum (Ausbauen und Ersetzen).
  31. Montieren Sie die HEPA-Filterbaugruppe. Siehe Baugruppe – Filter – HEPA (Ausbauen und Ersetzen).
