Leuchten – Nebel – Vorn – Einstellen (EMEA mit LET-Tool)

Korrekturcode 17400190 0,24 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und darüber, wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2025-08-01: MS, MX, MSP2 und MXP2 zum Verfahren hinzugefügt.
  • 2025-07-25: Neues Verfahren veröffentlicht.

Erforderliches Spezialwerkzeug für das Verfahren:

Hersteller Teilenummer Beschreibung
Tesla 1133367-00-B LET Scheinwerfer-Einstellgerät PLA

Die Nebelleuchten einstellen

  1. Parken Sie das Fahrzeug auf einer ebenen Fläche.
  2. Stellen Sie sicher, dass alle Reifen ordnungsgemäß aufgepumpt sind.

  4. Öffnen Sie die Haube.
  5. Setzen Sie das Scheinwerfer-Einstellgerät 15 cm vor den vorderen Stoßfängerträger.
  6. Verwenden Sie das Visier/den Laser, um das Einstellgerät senkrecht zur Achse zwischen den Haubenstreben auszurichten.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wenn sich das Scheinwerfer-Einstellgerät zwischen den LH und den RH Nebelleuchten bewegen kann und dabei den gleichen Laserwinkel auf die Motorhaubenstreben projiziert, ist das Gerät korrekt (senkrecht) zum Fahrzeug eingestellt.

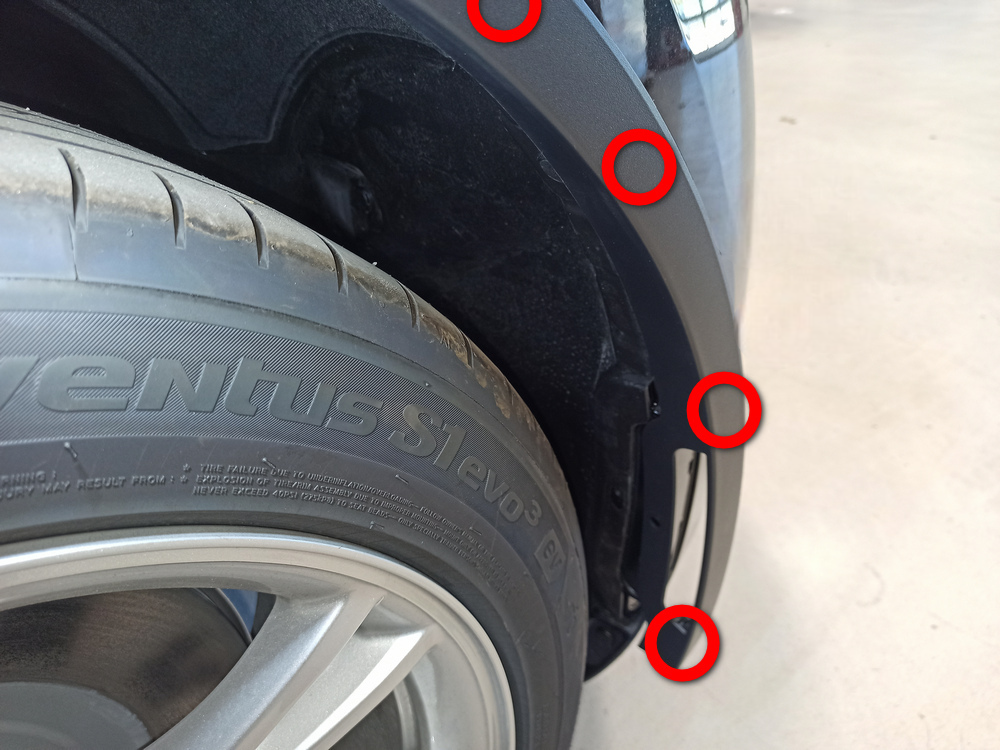

  7. Entfernen Sie den Clip, mit dem die LH und die RH vordere Kotflügelverzierung am vorderen Stoßfängerträger und an der Radhausverkleidung befestigt sind.
    Abbildung 1. RH Seite abgebildet, LH Seite ähnlich
  8. Entfernen Sie die 4 Clips, mit denen der vordere Teil der LH und der RH vorderen Kotflügelverzierung am Fahrzeug befestigt ist.
    Abbildung 2. RH Seite abgebildet, LH Seite ähnlich

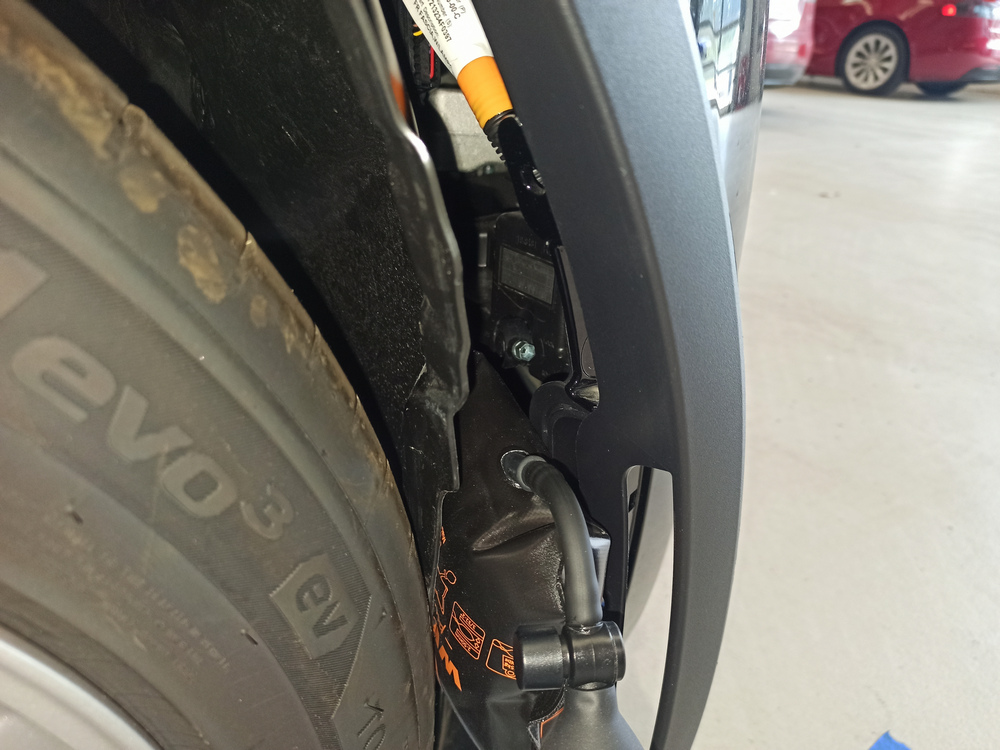

  9. Setzen Sie einen Luftbalg zwischen dem vorderen Stoßfängerträger und der LH und RH Radhausverkleidung ein.
    Abbildung 3. RH Seite abgebildet, LH Seite ähnlich
  10. Schließen Sie die Motorhaube, und schalten Sie die Nebelleuchten ein.
  11. Decken Sie beide Scheinwerfer ab.
  12. Schalten Sie das Scheinwerfer-Einstellgerät ein.

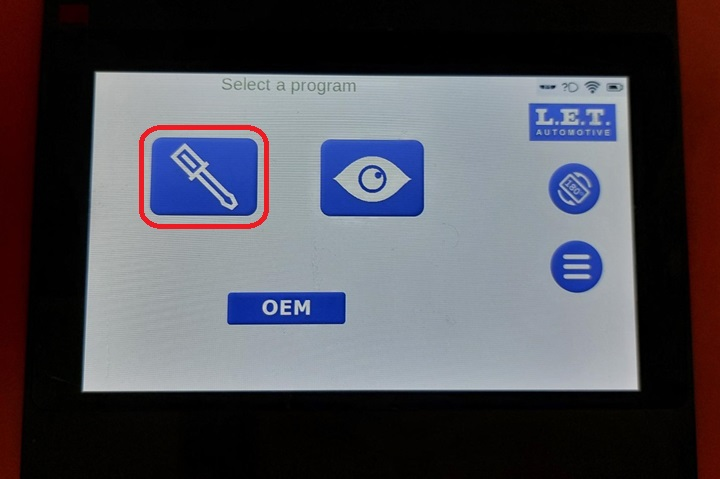

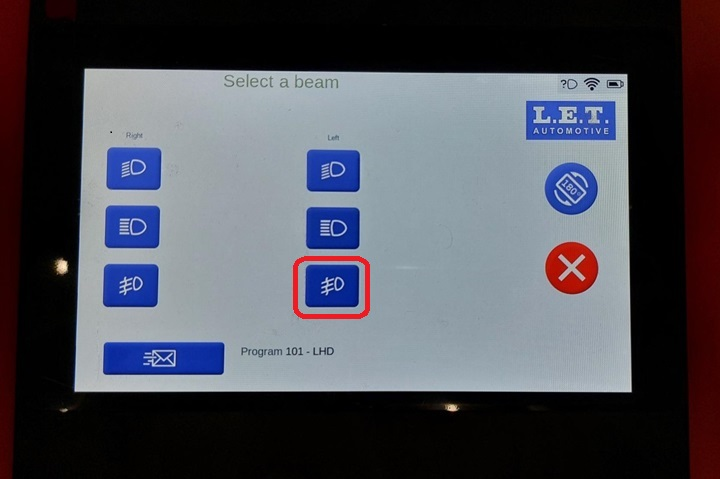

  13. Wählen Sie die Einstelltaste (Schraubendreher) auf dem Scheinwerfer-Einstellgerät, und berühren Sie dann das Symbol für die LH Nebelleuchte.

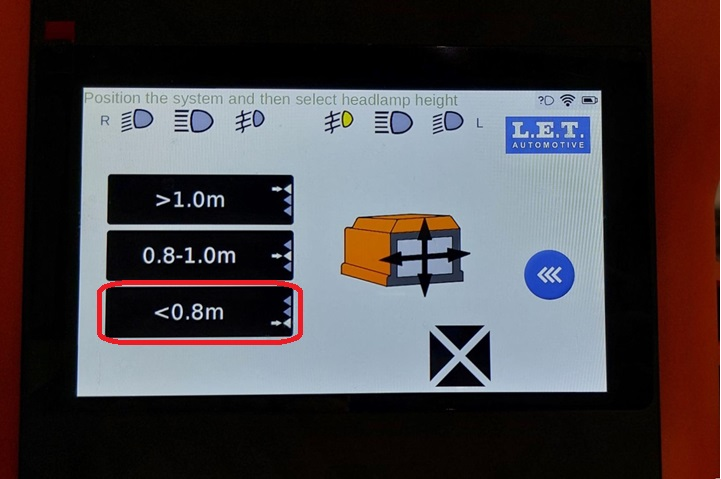

  14. Wählen Sie eine Höhe von <0,8 m.

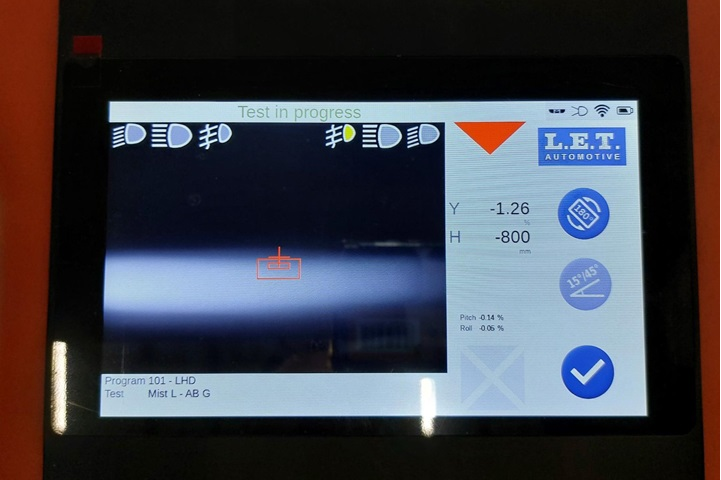

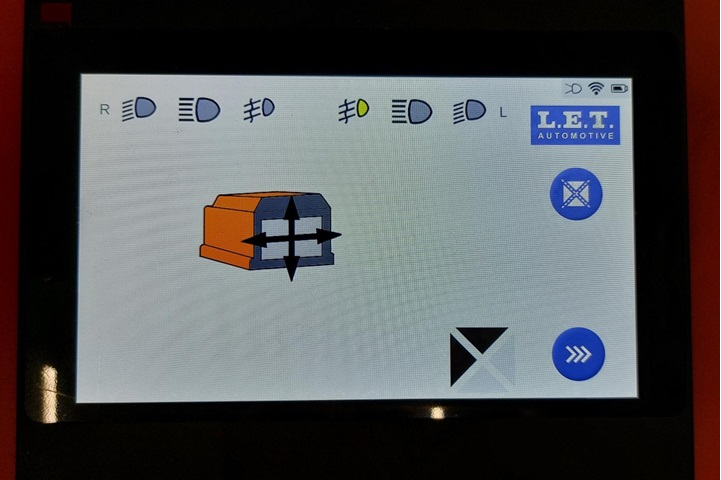

  15. Bewegen Sie das Scheinwerfer-Einstellgerät, indem Sie den schwarzen Pfeilen auf dem Bildschirm folgen. Sobald das Gerät auf die Nebelleuchte zentriert ist, gelangen Sie durch Drücken der Taste „X“ zum Einstellungsbildschirm.

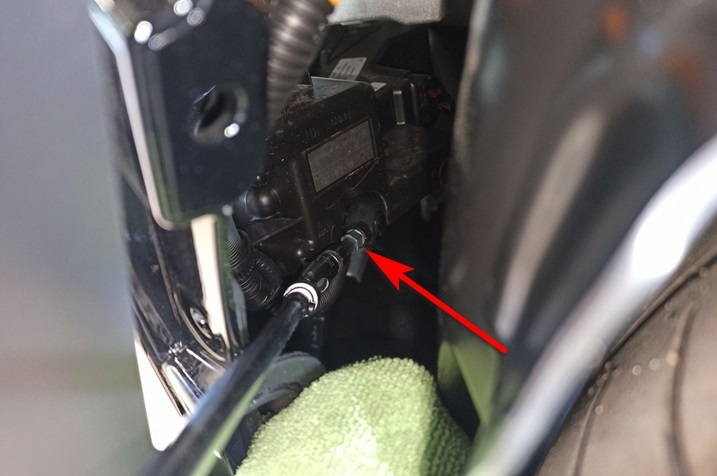

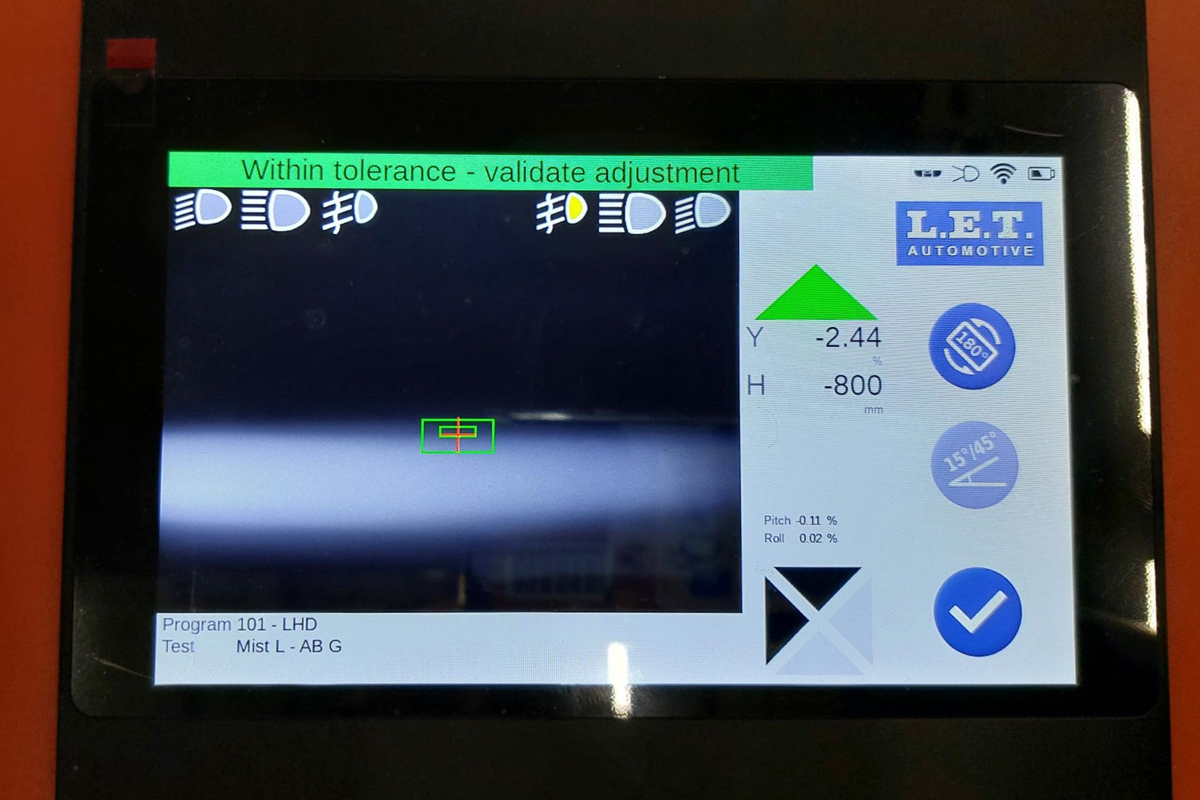

  16. Stellen Sie die LH Nebelleuchte in der Richtung ein, die auf dem Scheinwerfer-Einstellgerät angegeben ist. Wenn die Werte den Spezifikationen entsprechen, setzen Sie den Haken.
  17. Setzen Sie das Scheinwerfer-Einstellgerät vor die RH Nebelleuchte.

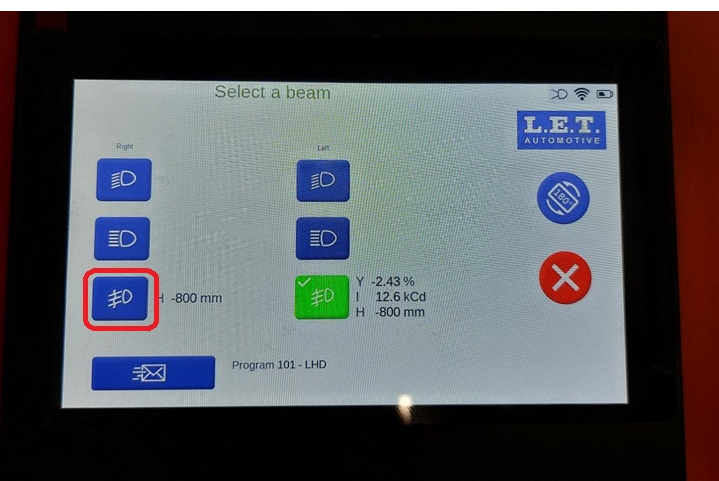

  18. Wählen Sie das Symbol für die RH Nebelleuchte am Scheinwerfer-Einstellgerät.
  19. Wiederholen Sie die Schritte 15 und 16 für die RH Nebelleuchte.

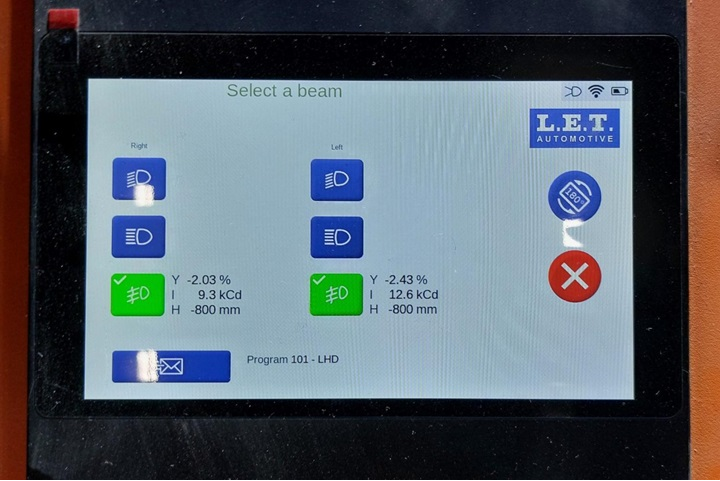

  20. Wenn sowohl die LH als auch die RH Nebelleuchte gemäß den Spezifikationen eingestellt ist, setzen Sie den Haken, um die Einstellwerte zu sehen.
  21. Schalten Sie das Scheinwerfer-Einstellgerät aus.
  22. Entfernen Sie den Luftbalg zwischen der vorderen Stoßfängerverkleidung und der LH und der RH Radhausverkleidung.
  23. Montieren Sie die 4 Clips, mit denen der vordere Teil der LH und der RH vorderen Kotflügelverzierung am Fahrzeug befestigt ist.
  24. Montieren Sie den Clip, mit dem die LH und RH vordere Kotflügelverzierung am vorderen Stoßfängerträger und an der Radhausverkleidung befestigt sind.
