Abschlussplatte – Tür – Vorne – LH (Ausbauen und Ersetzen)

Korrekturcode 11701002 0.66 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Um FRT-Werte rückzumelden, senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

  • 2025-12-09: Schritte zum Trennen/Anschließen der Niederspannungs-Batterieversorgung und Schritte zur Einstellung und Kalibrierung der Fenster hinzugefügt.
  • 1054712-00-A Nietmutter-Montagesatz für NA (Sonderwerkzeug; wird verwendet, wenn das Gewinde der Abschlussplatte beschädigt ist)
  • 1054712-01-A Nietmutter-Montagesatz für EMEA (Sonderwerkzeug; wird verwendet, wenn das Gewinde der Abschlussplatte beschädigt ist)
  • 1004296-00-A Ersatz-Nietmutter (Sonderwerkzeug; wird verwendet, wenn das Gewinde der Abschlussplatte beschädigt ist)
  • 1015888-00-C Ersatz-Schraube (Sonderwerkzeug; wird verwendet, wenn das Gewinde der Abschlussplatte beschädigt ist)
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Stellen Sie sicher, dass die 12-V-/Niederspannungsversorgung seit mindestens 1 Minute getrennt ist, bevor Sie den Kabelbaum von den Komponenten des zusätzlichen Rückhaltesystems (SRS) trennen, z. B. dem Rückhaltesystem-Steuergerät, den Sensoren, Airbags usw. Trennen Sie die 12-V-/Niederspannungsbatterie und das Notfalltrennkabel. Andernfalls kann es zu unbeabsichtigtem Verhalten des Sicherheitssystems kommen. Weitere Informationen zu SRS-Vorsichtsmaßnahmen finden Sie unter Airbag und zusätzliches Rückhaltesystem (SRS) – Vorsichtsmaßnahmen.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Abschlussplatte – Tür – Vorne – LH (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schrauben zur Befestigung der Abschlussplatte an der Tür
4.5 Nm (3.3 lbs-ft)
  • Steckschlüssel, 8 mm
 Wiederverwenden
Schrauben zur Befestigung der Fensterheber-Schienenbefestigungen am Fahrzeug
8 Nm (5.9 lbs-ft)
  • Steckschlüssel, 10 mm
 Wiederverwenden
4 Schrauben zur Befestigung des Fensterhebers der LH Vordertür an der Abschlussplatte
3.5 Nm (2.6 lbs-ft)
  • Torx-Steckschlüssel T25
 Wiederverwenden

Ausbauen

  1. Nehmen Sie die LH Vordertürverkleidung ab. Siehe Platte – Türverkleidung – Vorn – LH (Ausbauen und Einbauen).
  2. Entfernen Sie die innere Türdichtungsleiste der LH Vordertür. Siehe Dichtung – Innengurt – Vordertür – LH (Ausbauen und Ersetzen).
  3. Nehmen Sie die Scheibe der LH Vordertür ab. Siehe Scheibe – Tür – LH – Vorn (Ausbauen und Ersetzen).
  4. Trennen Sie die Niederspannungs-Batterieversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  5. Trennen Sie den Kabelbaum vom Anschluss des LH Außenspiegels.
  6. Entfernen Sie den vorderen LH Türlautsprecher. Siehe Lautsprecher – Vordertür – LH (Ausbauen und Ersetzen).
  7. Entfernen Sie den Türdrucksensor. Siehe Sensor – Druck – Tür – Vorne – LH (Ausbauen und Ersetzen).
  8. Lösen Sie die Clips, mit denen der Kabelbaum an der Abschlussplatte befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Anzahl der Clips kann bei verschiedenen Fahrzeugen abweichen.
  9. Bauen Sie den Fensterhebermotor der LH Vordertür aus. Siehe Fensterhebermotor – Vorne – LH (Ausbauen und Ersetzen).
  10. Entfernen Sie die Schrauben, mit denen die Abschlussplatte an der Tür befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 8 mm
  11. Entfernen Sie die Stopfen, mit denen die Befestigungsmittel der Fensterheberschiene abgedeckt sind.

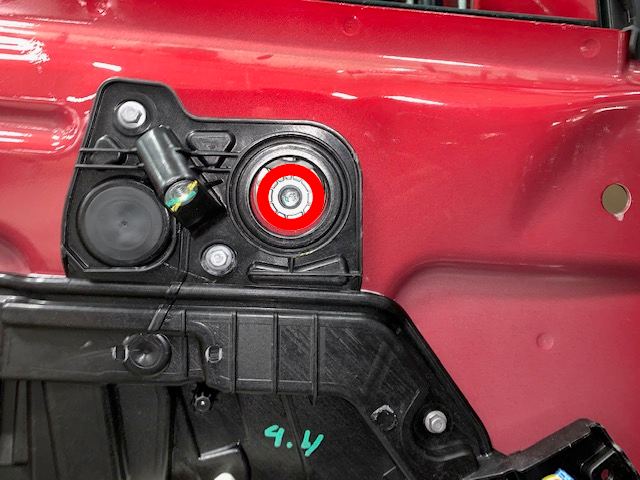

  12. Entfernen Sie die 2 Schrauben, mit denen die Befestigungsmittel der Fensterheberschiene am Fahrzeug befestigt sind, und entfernen Sie die Abschlussplatte vom Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schieben Sie die Abschlussplatte nach unten und heraus.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Fensterheber und Abschlussplatte werden als Baugruppe entfernt.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
  13. Entfernen Sie die 4 Schrauben, mit denen der Fensterheber der LH Vordertür an der Abschlussplatte befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lösen Sie das Fensterheberkabel vom Haken der Abschlussplatte.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T25

Montieren

  1. Montieren Sie die 4 Schrauben, mit denen der Fensterheber der LH Vordertür an der Abschlussplatte befestigt wird.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Achten Sie darauf, dass das Fensterheberkabel am Haken der Abschlussplatte befestigt ist.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Torx-Steckschlüssel T25
  2. Montieren Sie die 2 Schrauben, mit denen die Befestigungsmittel der Fensterheberschiene am Fahrzeug befestigt sind, und entfernen Sie die Abschlussplatte vom Fahrzeug.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schieben Sie die Fensterheberschiene nach oben gegen die Innenseite der Tür und setzen Sie die Abschlussplatte außen an.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
  3. Montieren Sie die Stopfen, mit denen die Befestigungsmittel der Fensterheberschiene abgedeckt sind.
  4. Montieren Sie die Schrauben, mit denen die Abschlussplatte an der Tür befestigt ist.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Drehen Sie die Schrauben von Hand ein, damit das Gewinde nicht beschädigt wird.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 8 mm
  5. Bauen Sie den Fensterhebermotor der LH Vordertür ein. Siehe Fensterhebermotor – Vorne – LH (Ausbauen und Ersetzen).
  6. Bringen Sie die Clips an, mit denen der Kabelbaum an der Abschlussplatte befestigt wird.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Anzahl der Clips kann bei verschiedenen Fahrzeugen abweichen.
  7. Bauen Sie den Türdrucksensor ein. Siehe Sensor – Druck – Tür – Vorne – LH (Ausbauen und Ersetzen).
  8. Montieren Sie den Lautsprecher der LH Vordertür. Siehe Lautsprecher – Vordertür – LH (Ausbauen und Ersetzen).
  9. Verbinden Sie den Kabelbaum mit dem Anschluss des LH Außenspiegels.
  10. Trennen Sie die Niederspannungs-Batterieversorgung. Siehe 12-V-/Niederspannungsversorgung (Trennen und Verbinden).
  11. Bauen Sie die Scheibe der LH Vordertür ein. Siehe Scheibe – Tür – LH – Vorn (Ausbauen und Ersetzen).
  12. Montieren Sie die innere Türdichtungsleiste der LH Vordertür. Siehe Dichtung – Innengurt – Vordertür – LH (Ausbauen und Ersetzen).
  13. Lösen Sie die LH Vordertürverriegelung, indem Sie am Notentriegelungszug ziehen.
  14. Schließen Sie die LH Vordertür.
  15. Öffnen Sie die LH Vordertür und ihr Fenster.
  16. Schließen Sie das LH Vordertürfenster, indem Sie das Fensterschalter-Werkzeug durch die LH Hecktür hindurch bedienen.
  17. Prüfen Sie die Spaltmaße und Bündigkeit des LH Vordertürfensters.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Spaltmaß 8,00 mm +/- 1,8 mm. Bündigkeit 0,00 mm +/- 2 mm.
  18. Öffnen Sie die LH Vordertür.
  19. Schließen Sie die LH Vordertür, um die Höheneinstellung des Fensters zu ermöglichen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Schließen Sie nicht die Tür, wenn das Fenster vollständig geschlossen ist, da dies die obere Verzierung beschädigen würde.
  20. Stellen Sie die Scheibe der LH Vordertür so ein, dass Sie an die Führungsblöcke des Fensterhebers gelangen können.
  21. Lösen Sie die 2 Schrauben, mit denen die Fensterscheibe an den Fensterheber-Führungsblöcken befestigt ist, um eine halbe Umdrehung, um die Position zu halten, aber dennoch eine Einstellung zu ermöglichen.
  22. Stellen Sie die verstellbare Scheibe so ein, dass das vorgegebene Spaltmaß erreicht ist, und ziehen Sie die Schrauben von Hand fest.
  23. Stellen Sie die verstellbare Scheibe so ein, dass sie mit dem B-Säulen-Anbauteil bündig ist.
  24. Stellen Sie die Reibblöcke mit einem 5-mm-Innensechskantschlüssel ein, um die Glasscheibe nach innen oder außen zu neigen. Drehen Sie im Uhrzeigersinn, um die Einstellung nach außen zu erreichen, und drehen Sie gegen den Uhrzeigersinn, um die Einstellung nach innen zu erreichen.
  25. Lösen Sie die LH Vordertürverriegelung, indem Sie am Notentriegelungszug ziehen.
  26. Schließen Sie die LH Vordertür.
  27. Schließen Sie das LH Vordertürfenster, indem Sie das Fensterschalter-Werkzeug durch die LH Hecktür hindurch bedienen.
  28. Prüfen Sie die Spaltmaße und Bündigkeit des LH Vordertürfensters.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Spaltmaß 8,00 mm +/- 1,8 mm. Bündigkeit 0,00 mm +/- 2 mm.
  29. Öffnen Sie die LH Vordertür.
  30. Schließen Sie die LH Vordertür, um die Höheneinstellung des Fensters zu ermöglichen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Schließen Sie nicht die Tür, wenn das Fenster vollständig geschlossen ist, da dies die obere Verzierung beschädigen würde.
  31. Stellen Sie die Scheibe der LH Vordertür so ein, dass Sie an die Führungsblöcke des Fensterhebers gelangen können.
  32. Ziehen Sie die 2 Schrauben, mit denen die Fensterscheibe an den Fensterheber-Führungsblöcken befestigt ist, mit dem richtigen Drehmoment fest.
    12 Nm (8.8 lbs-ft)
  33. Lösen Sie die LH Vordertürverriegelung, indem Sie am Notentriegelungszug ziehen.
  34. Öffnen Sie das LH Vordertürfenster.
  35. Trennen Sie das Sonderwerkzeug für die Fensterheberschalter.
  36. Montieren Sie die runden Stopfen, mit denen die Öffnungen in der Tür für die Führungsblöcke des Fensterhebers verschlossen sind.
  37. Montieren Sie die LH Vordertürverkleidung. Siehe Platte – Türverkleidung – Vorn – LH (Ausbauen und Einbauen).
  38. Bringen Sie das Fahrzeug mit dem Touchscreen in den Service-Modus. Siehe Service-Modus.
  39. Geben Sie das Gateway des Fahrzeugs frei. Siehe Gateway (Entriegeln).
  40. Berühren Sie auf dem Touchscreen den „Schraubenschlüssel“ für den Service-Modus (unten auf dem Touchscreen), berühren Sie Closures > Windows > Calibrate (Front Left), klicken Sie auf Run, und lassen Sie die Routine durchlaufen.
  41. Verlassen Sie den Service-Modus. Siehe Service-Modus.
