Scheinwerfer – Global – Einstellen (EMEA mit LET-Tool)

Korrekturcode 17400180 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und darüber, wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 2025-08-01: MSP2 und MXP2 zum Verfahren hinzugefügt.
  • 2025-07-16: Neues Verfahren veröffentlicht.

Erforderliches Spezialwerkzeug für das Verfahren:

Hersteller Teilenummer Beschreibung
Tesla 1133367-00-B LET Scheinwerfer-Einstellgerät PLA

Die Scheinwerfer einstellen

  1. Parken Sie das Fahrzeug auf einer ebenen Fläche.
  2. Stellen Sie sicher, dass alle Reifen ordnungsgemäß aufgepumpt sind.

  4. Aktivieren Sie den Servicemodus. Siehe
  5. Öffnen Sie die Haube.
  6. Rufen Sie den Scheinwerfereinstellmodus auf dem Touchscreen über Fahrzeug > Service > Scheinwerfer einstellen auf.

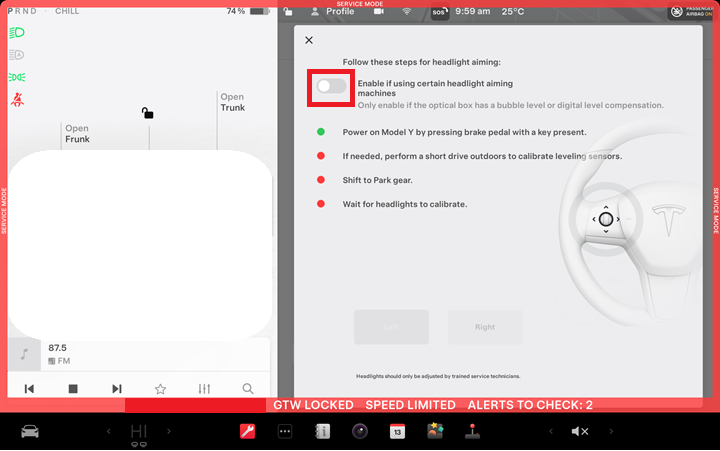

  7. Aktivieren Sie das Überbrücken der Probefahrt.
  8. Positionieren Sie das Scheinwerfer-Einstellgerät vor dem Fahrzeug, und halten Sie dabei einen Abstand von 35 cm zur Scheinwerferstreuscheibe ein.

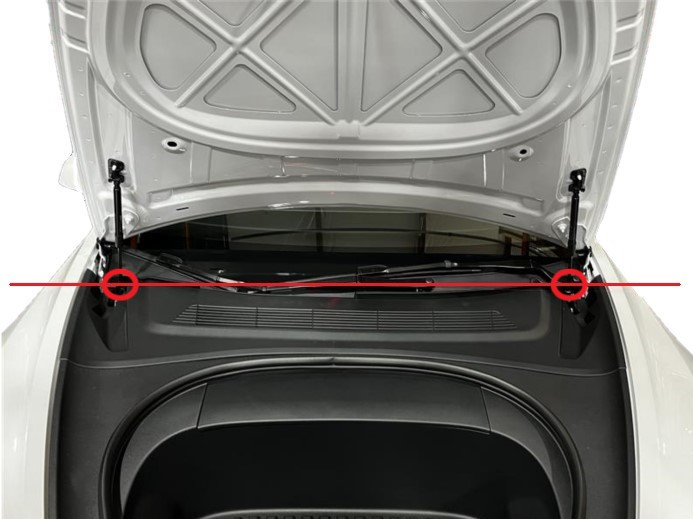

  9. Verwenden Sie das Visier/den Laser, um das Einstellgerät senkrecht zur Achse zwischen den Haubenstreben auszurichten.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wenn sich das Scheinwerfer-Einstellgerät zwischen den LH und den RH Scheinwerfern bewegen kann und dabei den gleichen Laserwinkel auf die Motorhaubenstreben projiziert, ist das Gerät korrekt (senkrecht) zum Fahrzeug eingestellt.
  10. Schließen Sie die Motorhaube, und schalten Sie die Scheinwerfer ein.
  11. Schalten Sie das Scheinwerfer-Einstellgerät ein.
  12. Setzen Sie das Scheinwerfer-Einstellgerät vor den LH Scheinwerfer.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie die Höhe des Scheinwerfer-Einstellgeräts so ein, dass sie auf den Mittelpunkt des Scheinwerfers ausgerichtet ist.

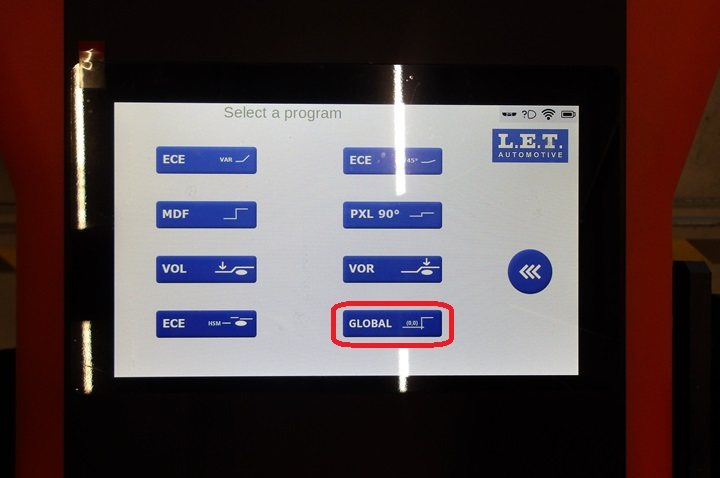

  13. Richten Sie das Scheinwerfer-Einstellgerät für den LH Scheinwerfer ein: Wählen Sie OEM > Global, und berühren Sie dann das Symbol für den LH Scheinwerfer.

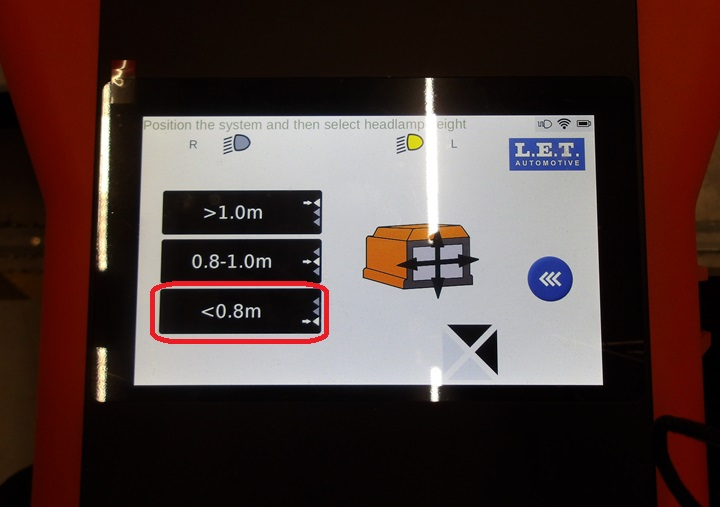

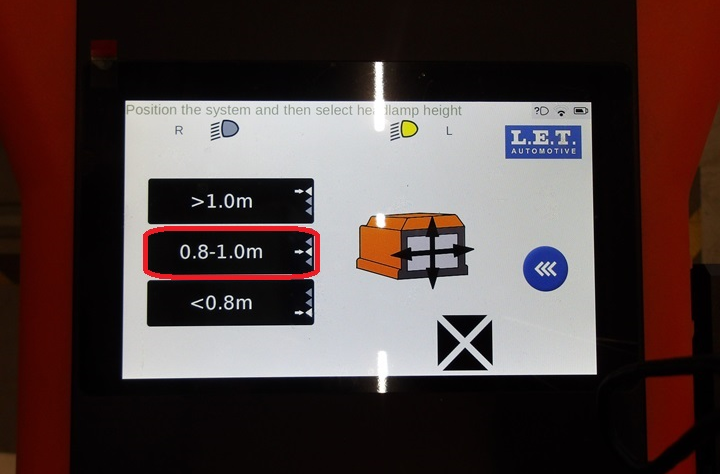

  14. Wählen Sie eine Höhe von <0,8 m.

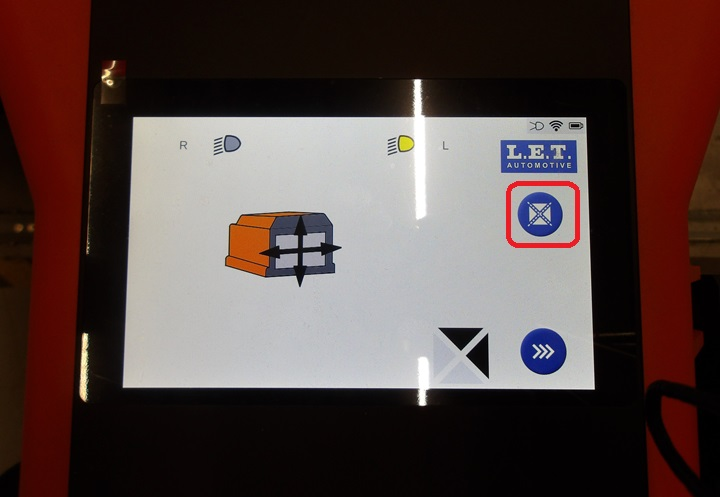

  15. Bewegen Sie das Scheinwerfer-Einstellgerät, indem Sie den schwarzen Pfeilen auf dem Bildschirm folgen. Sobald das Gerät auf den Scheinwerfer zentriert ist, gelangen Sie durch Drücken der Taste „X“ zum Einstellungsbildschirm.

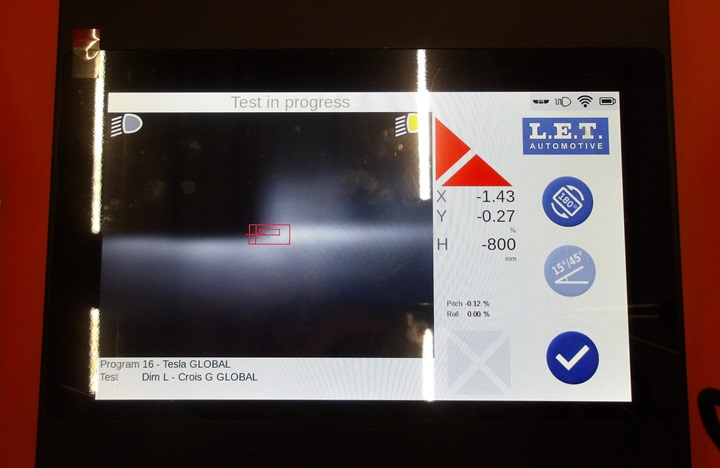

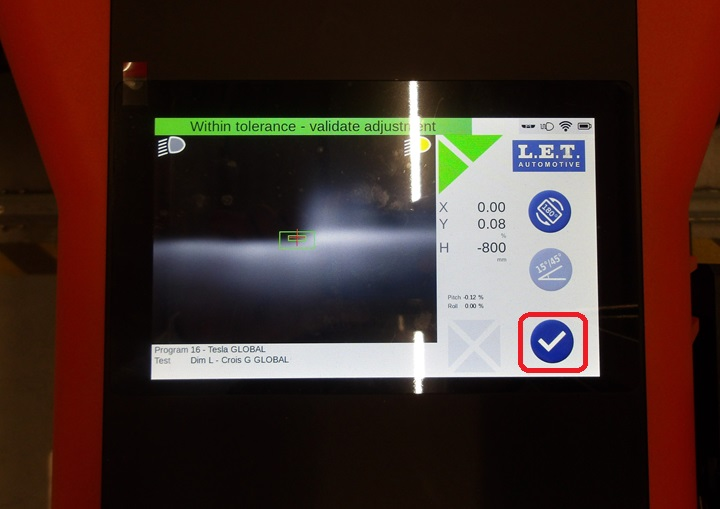

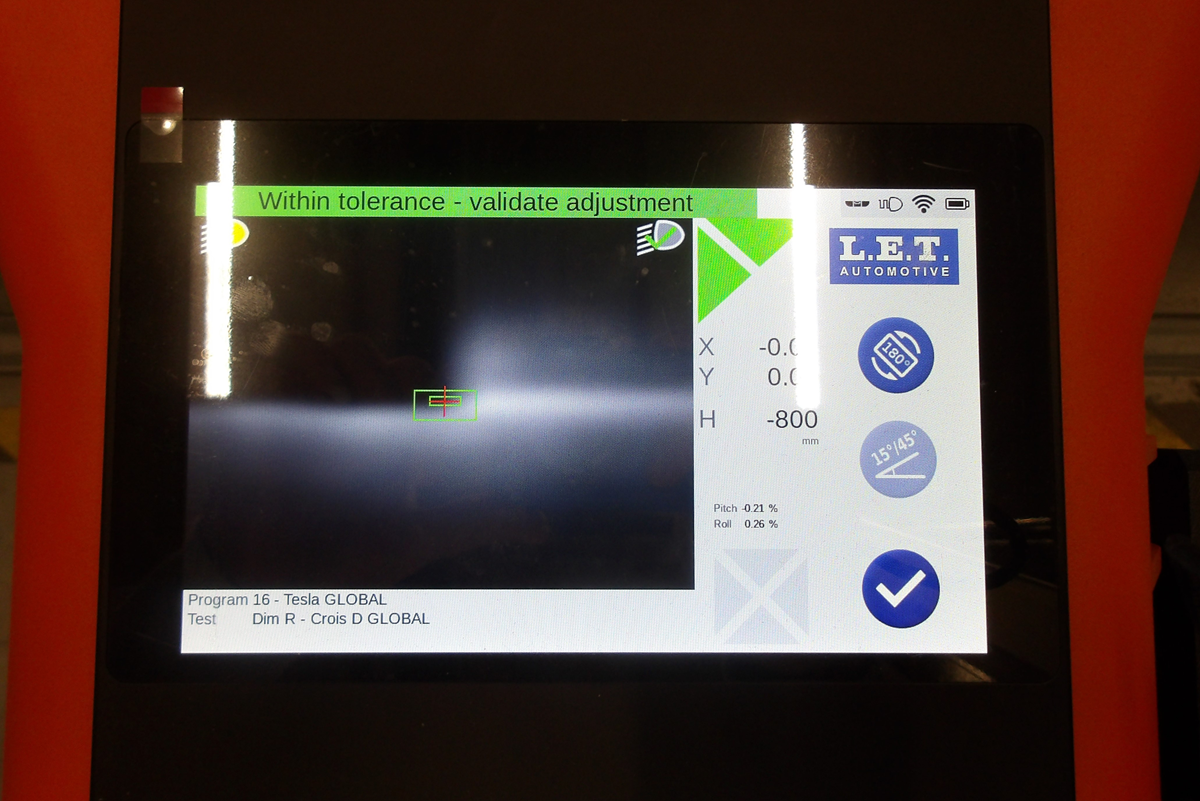

  16. Stellen Sie den LH Scheinwerfer mit dem Scrollrad am Lenkrad ein. Die X- und Y-Werte müssen so nah wie möglich an 0,00 gesetzt werden. Wenn die Werte den Spezifikationen entsprechen, setzen Sie den Haken.
  17. Bewegen Sie das Scheinwerfer-Einstellgerät zum RH Scheinwerfer, und wiederholen Sie dann die Schritte 15 und 16 für den RH Scheinwerfer.

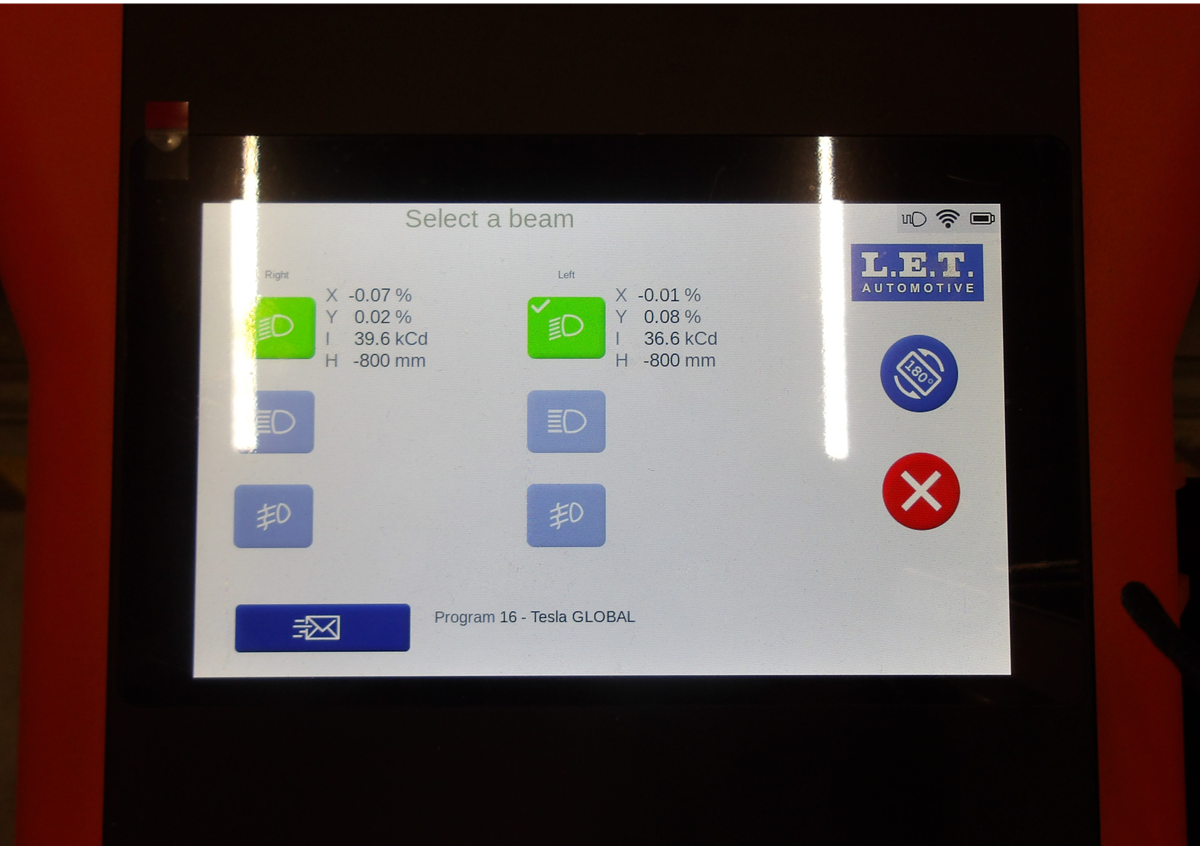

  18. Wenn sowohl der LH als auch der RH Scheinwerfer gemäß den Spezifikationen eingestellt sind, setzen Sie den Haken, um die Einstellwerte zu sehen.
  19. Schalten Sie das Scheinwerfer-Einstellgerät aus.

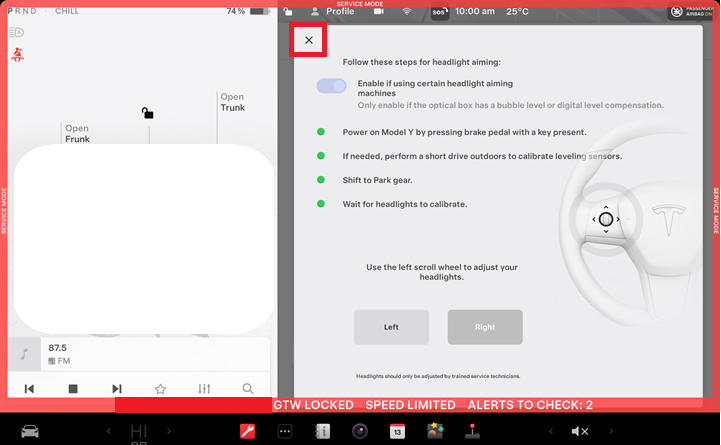

  20. Verlassen Sie den Scheinwerfereinstellmodus.
  21. Verlassen Sie den Service-Modus. Siehe
  22. .
