Seitenschutz – Außen – Fahrersitz (Ausbauen und Ersetzen)

Korrekturcode 13074202 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 12.06.2023: Hinweise zum Einstellen der Sitzhöhe für den Zugang zum Sicherheitsgurt und des Seitenschutz-Befestigungsmittels aktualisiert.
  • 1133787-00-A Schlüssel, Sicherheitsgurtfreigabe, Model 3

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Seitenschutz – Außen – Fahrersitz (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schraube zur Befestigung des äußeren Seitenschutzes am Sitzrahmen
4 Nm (2.9 lbs-ft)
  • Torx-Steckschlüssel T20
  • 1/4-Zoll-Standardratsche
  • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
  • 2-Zoll-Verlängerung
Wiederverwenden

Ausbauen

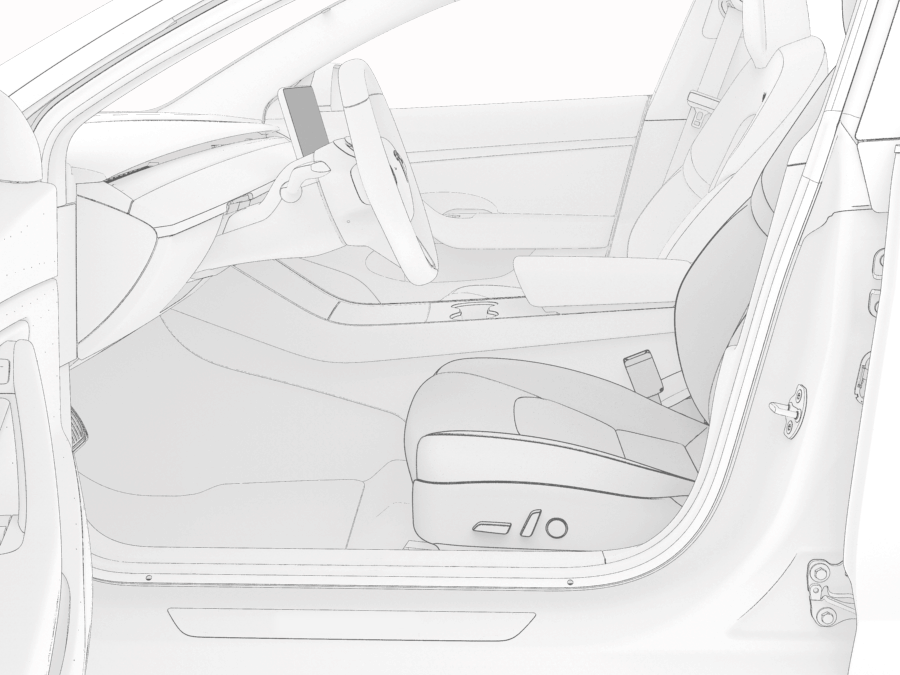

Abbildung 1. Animierte Vorführung
  1. Öffnen Sie die LH Vordertür.
  2. Schieben Sie den Fahrersitz ganz nach vorn.
  3. Stecken Sie das Sonderwerkzeug zum Lösen des Sicherheitsgurts (1133787-00-A) unten in die Gurtstrafferkupplung, um den Sicherheitsgurt vom Gurtstraffer zu lösen.
    Tipp: Senken/heben Sie den Sitz nach Bedarf, um Zugang zu erhalten.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Vermeiden Sie dabei, dass die Kopfstütze des Sitzes gegen die Sonnenblende drückt, da der Spiegel beschädigt werden könnte.
  4. Entfernen Sie die Schraube, mit der der äußere Seitenschutz des Fahrersitzes am Sitzrahmen befestigt ist.
    Tipp: Heben Sie den Sitz an, um an dieses Befestigungsmittel zu gelangen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Vermeiden Sie dabei, dass die Kopfstütze des Sitzes gegen die Sonnenblende drückt, da der Spiegel beschädigt werden könnte.
    Tipp:
    • Torx-Steckschlüssel T20
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  5. Ziehen Sie den äußeren Seitenschutz des Fahrersitzes vom Sitzrahmen ab, um den Clip zu lösen, mit dem der Seitenschutz an der Mitte des Sitzrahmens befestigt ist.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Entfernen Sie den Seitenschutz zu diesem Zeitpunkt noch nicht ganz, da dies die Verkleidung, die Schaltergruppe und/oder den Kabelbaum beschädigen könnte.
  6. Trennen Sie den Kabelbaum vom Anschluss des Stellschalters für Rückenlehne und Sitzfläche (wenn vorhanden).
  7. Schieben Sie den äußeren Seitenschutz des Fahrersitzes nach hinten, um die Clips zu lösen, mit denen der Seitenschutz hinten am Sitzrahmen befestigt ist.
  8. Entfernen Sie den äußeren Seitenschutz des Fahrersitzes vom Fahrzeug.
  9. Wenn der äußere Seitenschutz des Fahrersitzes ersetzt wird, entfernen Sie den Stellschalter für Rückenlehne und Sitzfläche vom äußeren Seitenschutz. Siehe Schalter – Einstellung Rückenlehne und Kissen – Fahrersitz (Ausbauen und Ersetzen).

Montieren

  1. Wenn der neue äußere Seitenschutz des Fahrersitzes montiert wird, montieren Sie den Stellschalter für Rückenlehne und Sitzpolster am äußeren Seitenschutz. Siehe Schalter – Einstellung Rückenlehne und Kissen – Fahrersitz (Ausbauen und Ersetzen).
  2. Schieben Sie den äußeren Seitenschutz des Fahrersitzes nach vorne, um die Clips zu montieren, mit denen der Seitenschutz hinten am Sitzrahmen befestigt wird.
  3. Schließen Sie den Kabelbaum am Anschluss des Stellschalters für Rückenlehne und Sitzpolster an (wenn vorhanden).
  4. Drücken Sie den äußeren Seitenschutz des Fahrersitzes in den Sitzrahmen, um den Clip zu montieren, mit dem der Seitenschutz an der Mitte des Sitzrahmens befestigt wird.
  5. Montieren Sie die Schraube, mit der der äußere Seitenschutz des Fahrersitzes am Sitzrahmen befestigt wird.
    4 Nm (2.9 lbs-ft)
    Tipp:
    • Torx-Steckschlüssel T20
    • 1/4-Zoll-Standardratsche
    • 1/4-Zoll-Drehmomentschlüssel (nur Montage)
    • 2-Zoll-Verlängerung
  6. Montieren Sie die Kupplung des Gurtstraffers des LH Vordersitzes am Gurtstraffer des LH Vordersitzes.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Ruckeln Sie am Gurtstraffer und an der Kupplung, um sicherzustellen, dass sie korrekt befestigt sind.
  7. Bringen Sie den Fahrersitz in seine ursprüngliche Position zurück.
  8. Schließen Sie die LH Vordertür.
