Filter – Kabine (Ausbauen und Ersetzen)

Korrekturcode 18100102 0.18 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 06.06.2024: Zurücksetzen des Health Score für den Innenraumfilter bei Software-Versionen 2014.14+ hinzugefügt
  • 09.04.2024: Verfahren zur Aufnahme von Innenraumfilterabdeckungen mit oberen und unteren Schrauben.

Technische Daten zum Drehmoment

Tabelle 1. Technische Daten zum Drehmoment: Filter – Kabine (Ausbauen und Ersetzen)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Schraube zur Befestigung der Innenraumfilterabdeckung am Klimaanlagenmodul
1.2 Nm (.9 lbs-ft)
  • Steckschlüssel, 6 mm
  • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
  • 4-Zoll-Verlängerung
Wiederverwenden

Ausbauen

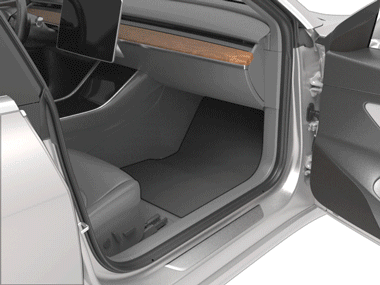

Abbildung 1. Animierte Demonstration für Innenraumfilterabdeckung mit oberer Schraube

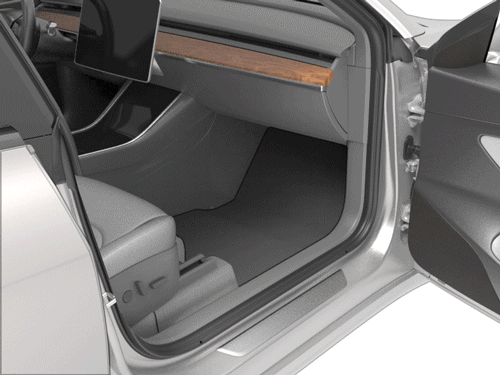

Abbildung 2. Animierte Demonstration für Innenraumfilterabdeckung mit unterer Schraube
  1. Nehmen Sie den RH Teppich der Seitenverkleidung an der Mittelkonsole ab. Siehe Seitenverkleidung – Mittelkonsole – LH (Ausbauen und Ersetzen).
  2. Verwenden Sie das Clipwerkzeug, um die Laschen zu entfernen. Lösen Sie die RH Fußraum-Baugruppe von der Instrumententafel.
  3. Untersuchen Sie, wie die Innenraumfilterabdeckung am Klimaanlagenmodul befestigt ist.
  4. Wenn die Abdeckung des Innenraumfilters mit Zungen befestigt ist: Lösen Sie die Zunge am Boden der Innenraumfilterabdeckung, und entfernen Sie die Abdeckung vom Klimaanlagenmodul.
  5. Wenn die Innenraumfilterabdeckung mit einer Schraube oben an der Abdeckung befestigt ist: Entfernen Sie die Fußraumabdeckung auf der Beifahrerseite. Siehe Abdeckung – Fußraum – Beifahrerseite (LHD) (Ausbauen und Ersetzen).
  6. Wenn die Innenraumfilterabdeckung mit einer Schraube befestigt ist, unabhängig davon, ob sie sich oben oder unten an der Abdeckung befindet: Entfernen Sie die Schraube, mit der die Innenraumfilterabdeckung am Klimaanlagenmodul befestigt ist, und entfernen Sie die Abdeckung vom Modul.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 6 mm
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
    • 4-Zoll-Verlängerung
  7. Klappen Sie die Filterzungen nach außen, und ziehen Sie dann den oberen Filter aus dem Filtergehäuse heraus.
  8. Nach dem Ausbau des oberen Filters heben Sie den unteren Filter hoch und aus dem Filtergehäuse heraus.

Montieren

  1. Bauen Sie den unteren Filter in das Filtergehäuse ein. Die Pfeile müssen zur Rückseite des Fahrzeugs zeigen.
  2. Bauen Sie den oberen Filter in das Filtergehäuse ein. Die Pfeile müssen zur Rückseite des Fahrzeugs zeigen. Klappen Sie dann die Filterzungen nach innen.
  3. Wenn die Innenraumfilterabdeckung mit einer Schraube befestigt ist, unabhängig davon, ob sie sich oben oder unten an der Abdeckung befindet: Montieren Sie die Innenraumfilterabdeckung am Klimaanlagenmodul, und setzen Sie dann die Schraube ein, mit der die Innenraumfilterabdeckung am Klimaanlagenmodul befestigt wird.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Rasten Sie die untere Abdeckungszunge ein, bevor Sie die Abdeckung befestigen.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 6 mm
    • Ratsche mit flexiblem Kopf/Drehmomentschlüssel mit flexiblem Kopf
    • 4-Zoll-Verlängerung
  4. Wenn die Innenraumfilterabdeckung mit einer Schraube oben an der Abdeckung befestigt ist: Montieren Sie die Fußraumabdeckung auf der Beifahrerseite. Siehe Abdeckung – Fußraum – Beifahrerseite (LHD) (Ausbauen und Ersetzen).
  5. Wenn die Abdeckung des Innenraumfilters mit Zungen befestigt ist: Montieren Sie die obere Zunge der Innenraumfilterabdeckung im Schlitz des Klimaanlagenmoduls, und montieren Sie die untere Zunge der Innenraumfilterabdeckung.
  6. Bringen Sie den RH Teppich der Seitenverkleidung an der Mittelkonsole an. Siehe Seitenverkleidung – Mittelkonsole – LH (Ausbauen und Ersetzen).
  7. Prüfen Sie, ob der Health Score des Innenraum- und des HEPA-Filters zurückgesetzt werden muss: Berühren Sie auf dem Touchscreen des Fahrzeugs Fahrzeug (Fahrzeug-Symbol) > Software, und rollen Sie nach unten, um die Software-Version des Fahrzeugs anzuzeigen.
    • Wenn die Software-Version des Fahrzeugs älter als 2024.14 ist, muss der Health Score des Innenraumfilters nicht zurückgesetzt werden. Fahren Sie mit dem nächsten Schritt in diesem Verfahren fort.
    • Wenn die Software-Version des Fahrzeugs 2024.14 oder neuer lautet:
      1. Aktivieren Sie den Service-Modus. Siehe Service-Modus.
      2. Wenn der Innenraumfilter ersetzt wurde: Tippen Sie im Menü des Service-Modus auf Thermal (Schneeflockensymbol) > HVAC > Right, und tippen Sie dann auf Cabin Filter > Reset Cabin Filter Score.
      3. Wenn die HEPA-Filterelemente oder die gesamte Baugruppe ausgetauscht wurden, tippen Sie auf HEPA Filter > Reset HEPA Filter Score.
      4. Der Health Score des Innenraum- und/oder des HEPA-Filters ist jetzt zurückgesetzt. Fahren Sie mit dem nächsten Schritt in diesem Verfahren fort.
    Abbildung 3. Health Score des Innenraumfilters zurücksetzen für Model Y
    Abbildung 4. Health Score des HEPA-Filters für Model Y zurücksetzen
