Masseband – Antriebseinheit hinten (Ausbauen und Ersetzen)

Korrekturcode 40012202 1.74 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden.HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Für Rückmeldungen zu den FRT-Werten senden Sie bitte eine E-Mail an LaborTimeFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen.

  • 12.01.2024: Drehmomentwert für die Schraube zur Befestigung des Massebands für die hintere Antriebseinheit von 6 Nm auf 10 Nm aktualisiert.
  • 15.06.2023: Vollständiges Verfahrensvideo zur Übersicht nur als Ergänzung hinzugefügt.

Ausbauen

  1. Entfernen Sie die hintere Hilfsrahmenbaugruppe aus dem Fahrzeug. Siehe Hilfsrahmen-Baugruppe - Hinten (Aus- und Einbau).

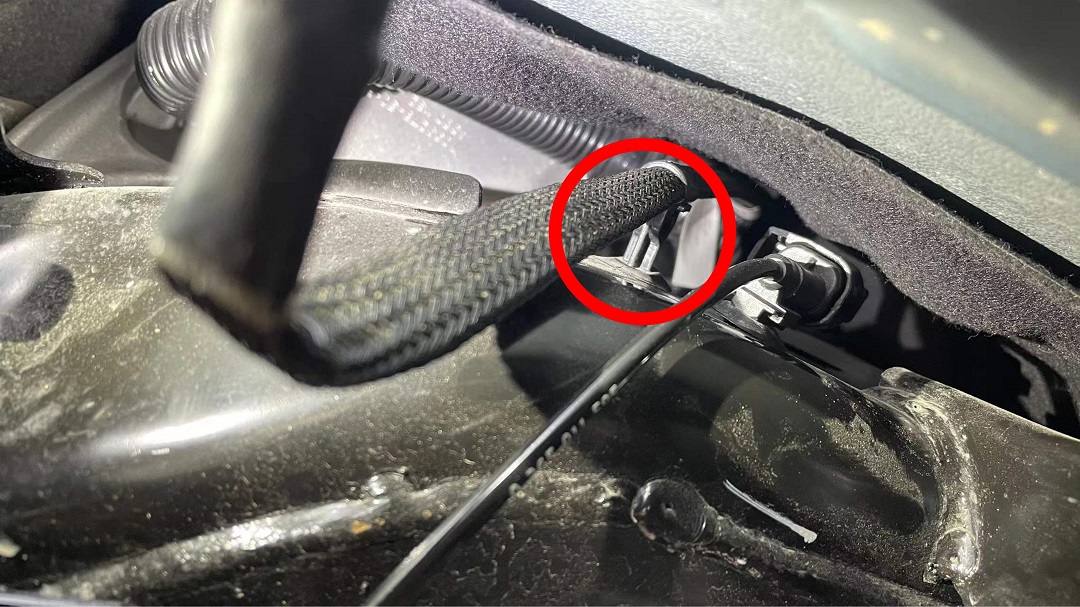

  2. Lösen Sie den Clip, mit dem das Masseband der hinteren Antriebseinheit am Hilfsrahmen befestigt ist.

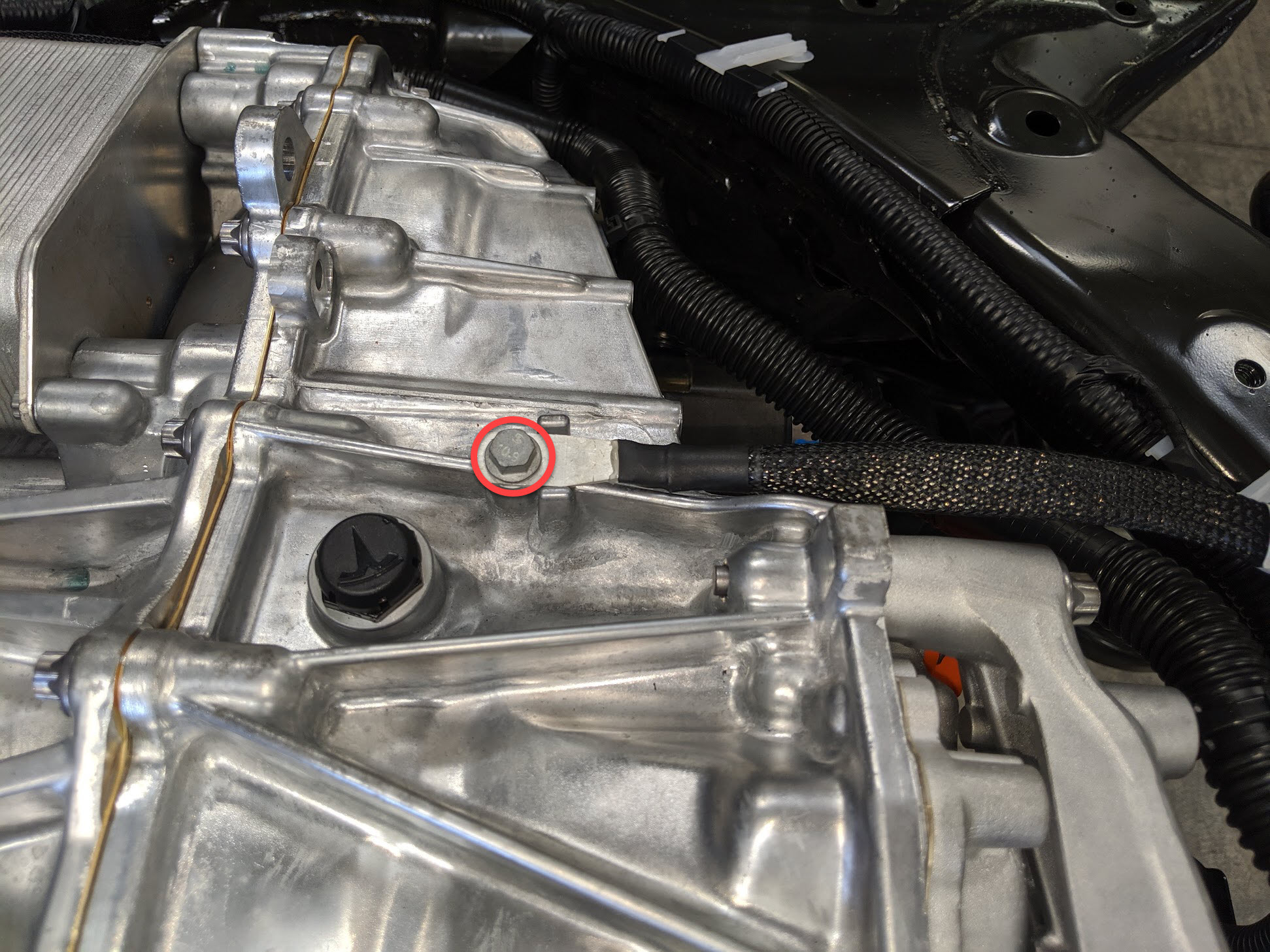

  3. Entfernen Sie die Schraube, mit der das Masseband der hinteren Antriebseinheit an der hinteren Antriebseinheit befestigt ist.
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 4-Zoll-Verlängerung

Montieren

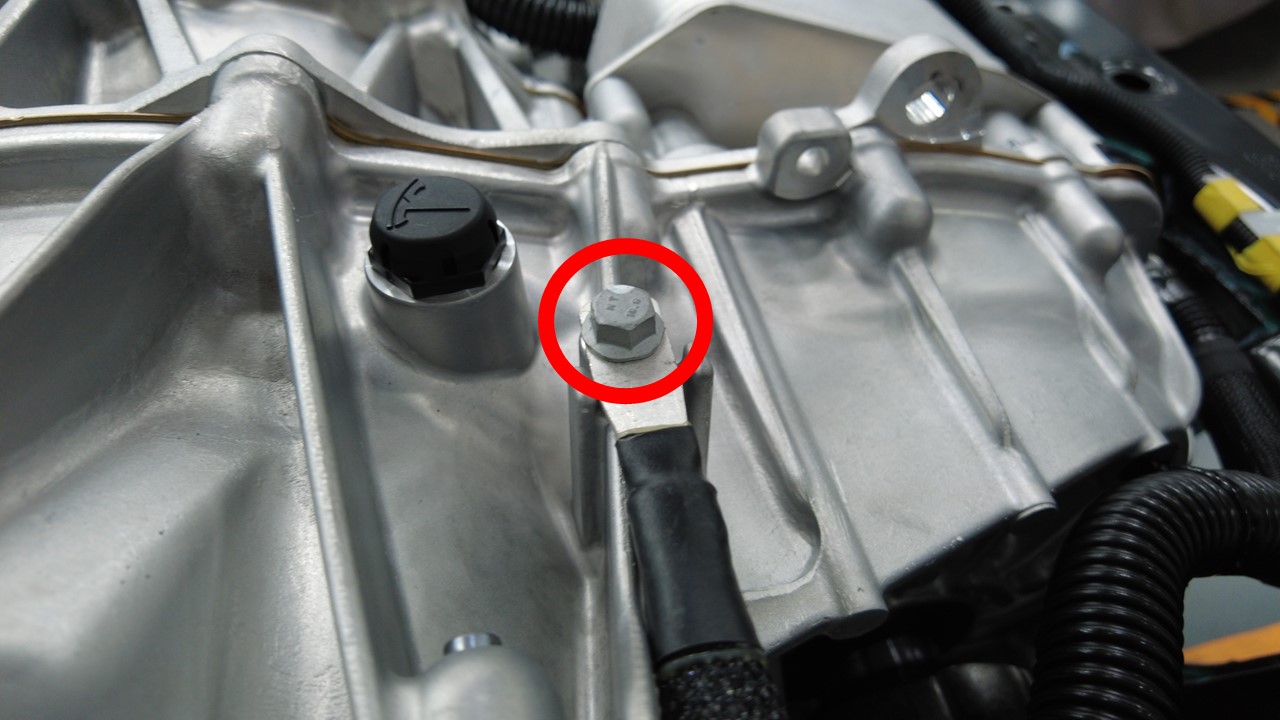

  1. Montieren Sie die Schraube, mit der das Masseband der hinteren Antriebseinheit an der hinteren Antriebseinheit befestigt wird.
    10 Nm (7.4 lbs-ft)
    Tipp: Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • Steckschlüssel, 10 mm
    • 4-Zoll-Verlängerung
  2. Montieren Sie den Clip, mit dem das Masseband der hinteren Antriebseinheit am Hilfsrahmen befestigt ist.
  3. Bauen Sie die hintere Hilfsrahmenbaugruppe ein. Siehe Hilfsrahmen-Baugruppe - Hinten (Aus- und Einbau).
