Ausstiegsbeleuchtung – Mittelkonsole (Ausbauen und Ersetzen)

Korrekturcode 15196602 0.30 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. Um FRT-Werte rückzumelden, senden Sie bitte eine E-Mail an ServiceManualFeedback@tesla.com. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. Siehe Maßnahmen zur Ergonomie für sichere und gesunde Arbeitsmethoden.

Ausbauen

  1. Entfernen Sie die Verzierung der Mittelkonsole. Siehe Verzierungen – Mittelkonsole (2.0) (Ausbauen und Ersetzen).

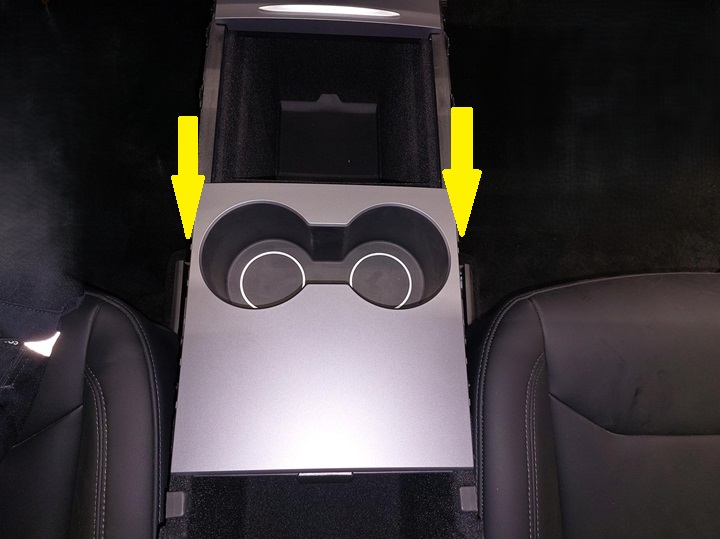

  2. Lösen Sie die 6 Clips, um die Getränkehalter-Zierleiste zu lösen, und trennen Sie dann den Steckverbinder.

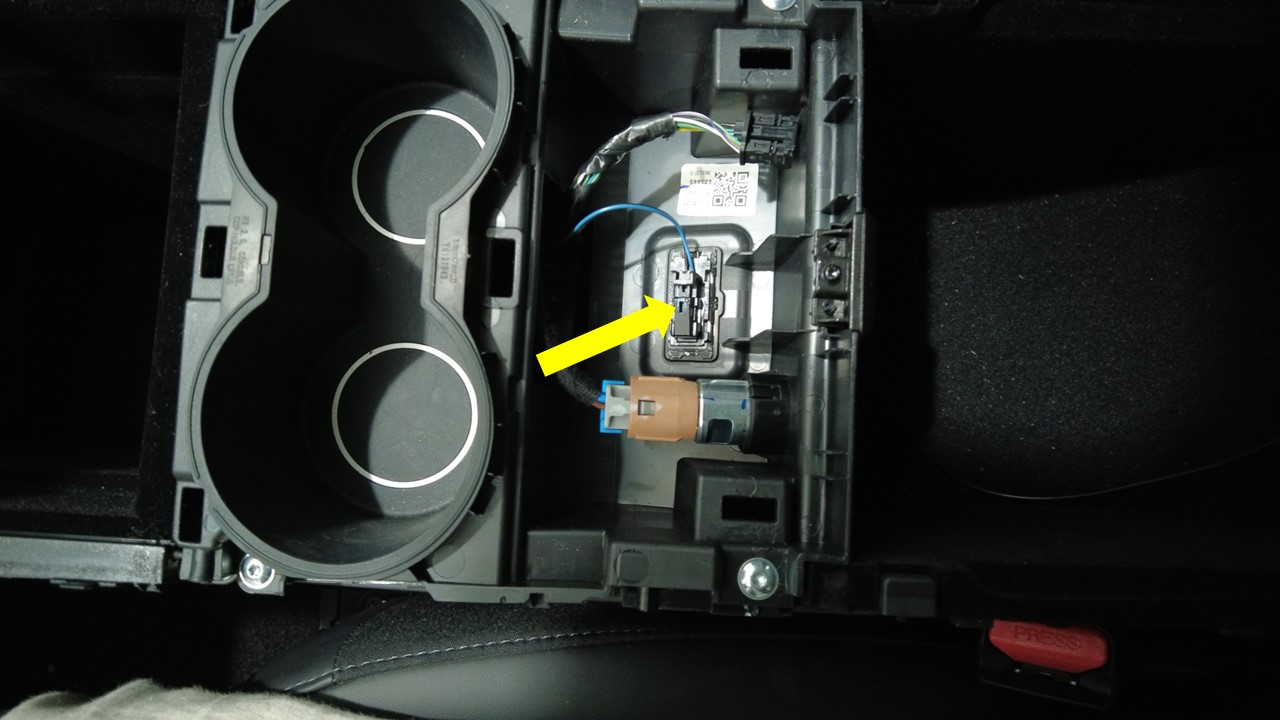

  3. Trennen Sie den Steckverbinder der Ausstiegsbeleuchtung ab.

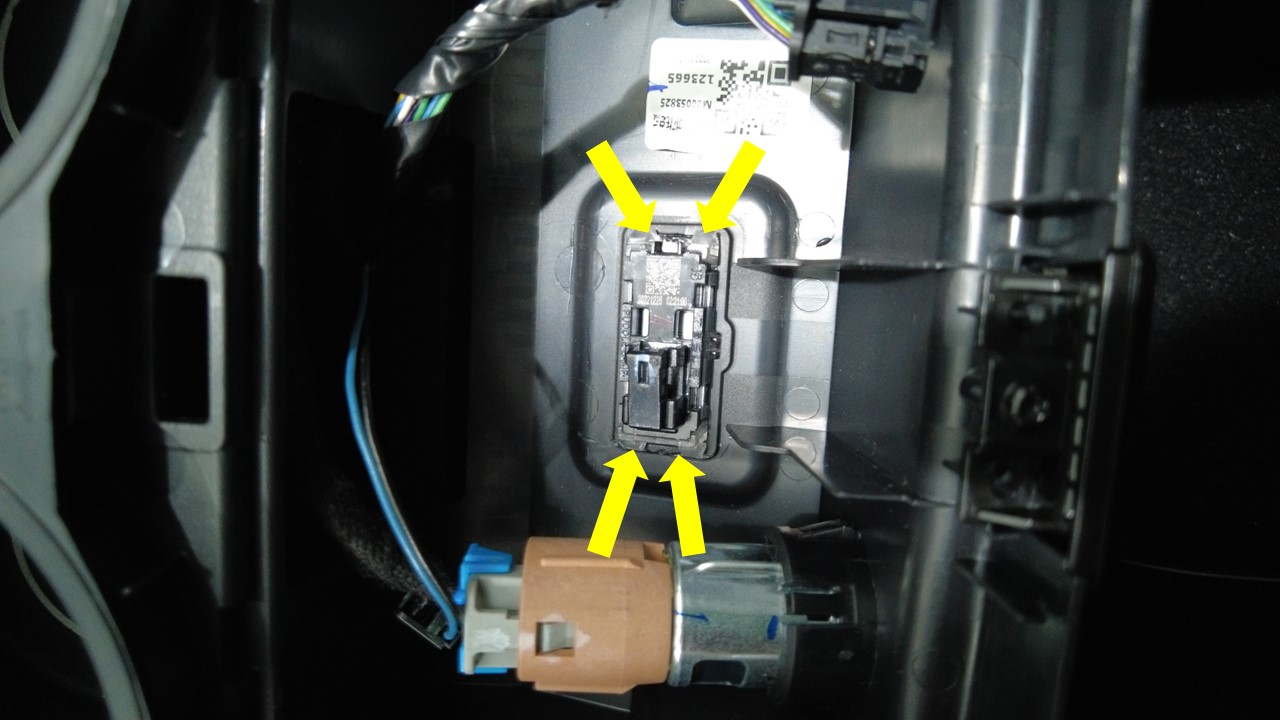

  4. Lösen Sie die 4 Clips, um die Ausstiegsbeleuchtung von der Mittelkonsole zu entfernen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Drücken Sie die Clips, um die Verriegelung zu lösen.

Montieren

  1. Lösen Sie die 4 Clips, um die Ausstiegsbeleuchtung an der Mittelkonsole zu montieren.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Befestigen Sie alle Clips, und stellen Sie sicher, dass sich die Ausstiegsbeleuchtung an der richtigen Stelle befindet.
  2. Verbinden Sie den Steckverbinder der Ausstiegsbeleuchtung.
  3. Verbinden Sie den elektrischen Steckverbinder, und befestigen Sie die 6 Clips, um die Getränkehalter-Zierleiste zu montieren.
  4. Montieren Sie die Verzierung der Mittelkonsole. Siehe Verzierungen – Mittelkonsole (2.0) (Ausbauen und Ersetzen).
