Map Light - Rear (Remove and Replace)

Code de correction 1520010062 FRT 0.30 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-12-03: Ajout de l'étape d'installation des crochets d'attache jetables et ajout de leur numéro de pièce, 1771862-00-C.
  • 2025-03-18: Mise à jour de la valeur de serrage de la lampe de lecture gauche de 0,3 Nm à 0,55 Nm.
  • Le 16 août 2024 : Ajout d'étapes pour exécuter la routine TEST-SELF_VCLEFT_REAR-DOME-LIGHTS.
  • 08-08-2024 : Modification de la procédure pour remplacer la lampe de liseuse de carte sans retirer complètement la garniture de toit.
  • 22-01-2024 : Ajout de l'étape de réinstallation du microgiciel à la fin de la procédure d'installation.

Spécifications de couple

Tableau 1. Spécifications de couple: Map Light - Rear (Remove and Replace)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis pour patère gauche
2.5 Nm (1.8 lbs-ft)
  • Douille Torx T25
 Réutiliser
Boulon qui fixe lampe de lecture arrière gauche à la garniture de toit
0.55 Nm (5 lbs-in)
  • Embout Torx T10
  • Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
Réutiliser

Retirer

  1. Retirez l’ensemble du longeron gauche. Voir Trim - Side Rail - LH (Remove and Replace),

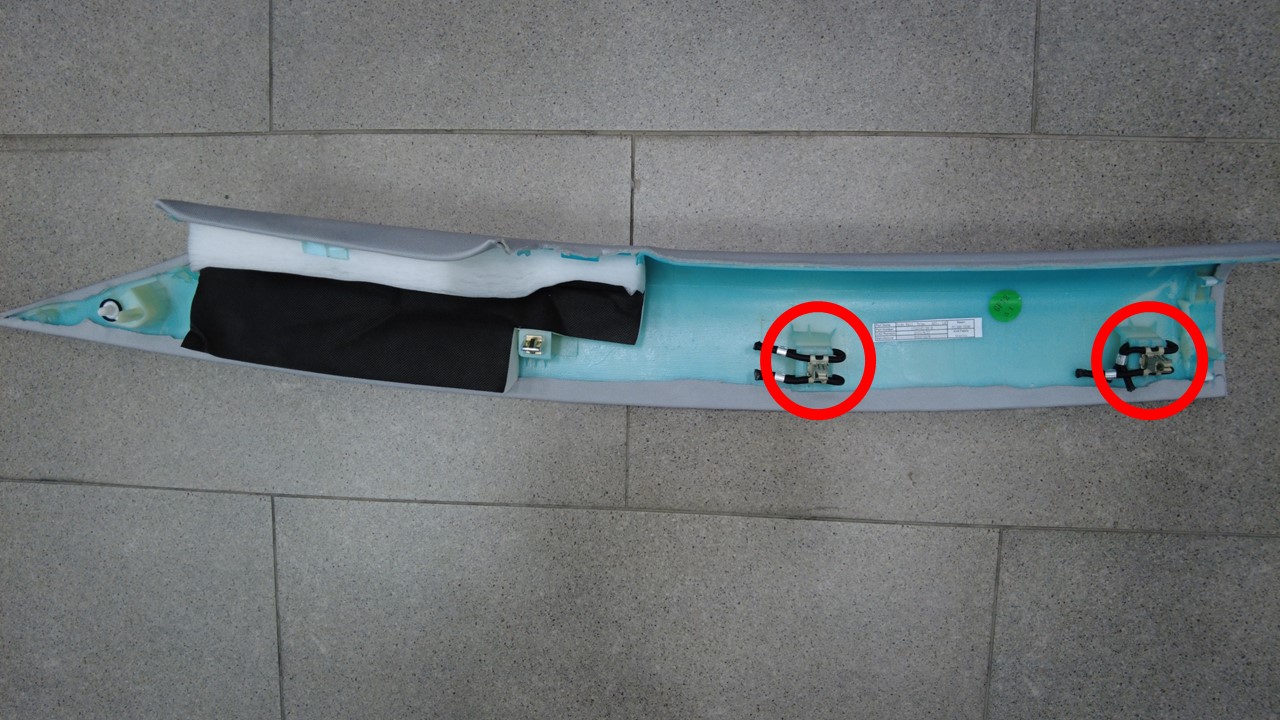

  2. Retirez et jetez les crochets d’attache (x2) de la carrosserie gauche.
  3. Appuyez sur le crochet de manteau gauche pour ouvrir.
  4. Retirez le couvercle de la vis du crochet à vêtements qui se trouve du côté gauche.
  5. Retirez la vis du crochet à vêtements gauche.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  6. Retirez l'enjoliveur de lampe de carte gauche de la garniture de toit.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    La ou les vidéos comprises dans cette procédure ont pour seul objectif de vous présenter un aperçu supplémentaire. Suivez toutes les étapes énumérées dans la procédure pour éviter d'endommager les composants et de subir des blessures personnelles.
  7. Retirez/abaissez partiellement la garniture de toit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez les deux attaches et la goupille de positionnement. Tirez la garniture de toit à partir du coin gauche arrière, mais sans excéder 10 cm (4 po) pour accéder à la lampe de lecture.
  8. Débranchez le connecteur électrique de la lampe de carte gauche.
  9. Retirez le boulon qui fixe la lampe de lecture arrière de gauche à la garniture de toit.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T10
    • Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
  10. Relâchez les languettes (x2) qui fixent la lampe de lecture gauche à la garniture de toit, puis retirez la lampe de lecture gauche de la garniture de toit.

Installer

  1. Placez la lampe de lecture de gauche sur la garniture de toit, puis installez les languettes (x2) qui fixent la lampe de lecture de gauche à la garniture de toit.
  2. Installez le boulon qui fixe la lampe de lecture arrière gauche à la garniture de toit.
    0.55 Nm (5 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Embout Torx T10
    • Tournevis dynamométrique numérique, de 0,10 à 2,0 Nm)
  3. Branchez le connecteur électrique à la lampe de carte gauche.
  4. Installez la garniture de toit partiellement retirée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x attaches, 1x goupille de positionnement. Poussez premièrement la goupille de positionnement dans le trou, puis poussez la garniture de toit jusqu'à ce que les attaches s'engagent.
  5. Alignez la goupille de l'enjoliveur de la lampe de lecture gauche, puis installez les languettes (x2) qui fixent l'enjoliveur de la lampe de lecture gauche à la garniture de toit.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que la goupille d'alignement de l'enjoliveur est bien insérée dans la lampe de lecture.
  6. Posez la vis du crochet à vêtements de gauche.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  7. Fermez le couvercle de vis du crochet pour vêtements de gauche.
  8. Fermez le couvercle du crochet à vêtements de gauche.
  9. Installez de nouveaux crochets d'attache (x2) (1771862-00-C) sur l'ensemble du longeron gauche.
  10. Installez l'ensemble du longeron gauche. Voir Trim - Side Rail - LH (Remove and Replace),
  11. Branchez un ordinateur portable doté de Toolbox au véhicule. Voir Toolbox (connecter et déconnecter),
  12. Dans Toolbox, cliquez sur l'onglet Actions, puis recherchez « Rear Dome Lights » (plafonniers arrière).
  13. Cliquez sur TEST-SELF_VCLEFT_REAR-DOME-LIGHTSvia Toolbox: (link), puis cliquez sur Exécuter et laissez la routine se terminer.
  14. Déconnectez le logiciel Toolbox et retirez l’ordinateur portable du véhicule. Voir Toolbox (connecter et déconnecter),
  15. Réinstaller le micrologiciel du véhicule. Voir Réinstallation du logiciel – Écran tactile,
